Ersatz für Elia-Magnete

Oekopax schrieb: @Brunbjoern: perfekt wären deine Magnethalter, wenn die eine Ecke, die dann aussen, unten ist, noch abgerundet wäre.

Ich habe auf die schnelle eine Version gebastelt, an der die entsprechende Kante etwas abgerundet ist. Sehr viel mehr Abrundung geht nicht, ohne die Konstruktion zu schwächen - die Ecke wird sonst einfach zu dünn. Mehr Materialdeckung würde dann aber auch eine Verminderung der Anziehungskraft mit sich führen.



Man müsste den gesamten Halter vergrößern, um mehr Abrundung hinzubekommen. Dann sitzt der Magnet nicht mehr mittig und man muss vor dem Verkleben der beiden Teile darauf achten, dass er mit der korrekten Polung eingelegt wurde.
Meine OpenSCAD-Konstruktion gibt diese Änderung nicht so einfach her, da muss ich mal schauen, wie ich das realisieren kann.

Ist denn die Kopfanstoßgefahr wirklich so groß? Ich habe den Halter jetzt seit etwas mehr als 2 Monate im Einsatz und bislang gab es noch keine Verletzung oder auch nur die Gefahr, obwohl ich regelmäßig meine Kinder mitnehme.
Aber ich werde mal darauf achten.


Viele Grüße,
brunbjoern.

Kann ich dir was 3D zeichnen? Bräuchte eine Skizze mit Maßen, speziell vom Radius/Mittelpunkt. Was is'n in der Zip?

Philosauph schrieb: Kann ich dir was 3D zeichnen? Bräuchte eine Skizze mit Maßen, speziell vom Radius/Mittelpunkt. Was is'n in der Zip?

Im ZIP ist die .stl und die Konstruktionsdatei in OpenSCAD. Wenn, dann sollte das in der Originalkonstruktion geändert werden, weil ich die Konstruktion dann darüber sehr einfach für andere Magnetgrößen und Materialdicken fit machen kann. Ich bin schon dran ...

Hi.

THX!

Wie groß sind Deine Kinder? Für meine Frau (176cm) und meinen Sohn ( 164cm) "passt" es leider ziemlich gut. Wenn man beim Ein/Aussteigen dran denkt passiert ja auch nix, aber "auf die schnelle" schrappts halt doch.

Pfälzer68 schrieb: Wie groß sind Deine Kinder? Für meine Frau (176cm) und meinen Sohn ( 164cm) "passt" es leider ziemlich gut. Wenn man beim Ein/Aussteigen dran denkt passiert ja auch nix, aber "auf die schnelle" schrappts halt doch.

Mein Sohn dürfte so groß sein, wie Deiner, meine Frau hat es bislang noch nicht auf den Rücksitz geschafft.
Vielleicht hatten wir bislang einfach Glück. Ich werde mal darauf achten.

brunbjoern schrieb:

Oekopax schrieb: @Brunbjoern: perfekt wären deine Magnethalter, wenn die eine Ecke, die dann aussen, unten ist, noch abgerundet wäre.

Ist denn die Kopfanstoßgefahr wirklich so groß? Ich habe den Halter jetzt seit etwas mehr als 2 Monate im Einsatz und bislang gab es noch keine Verletzung oder auch nur die Gefahr, obwohl ich regelmäßig meine Kinder mitnehme.
Aber ich werde mal darauf achten.


Viele Grüße,
brunbjoern.

So groß ist die Gefahr nicht und bisher ist auch nichts passiert.
Eine Verbesserung wär's aber meiner Meinuing nach.
Die von dir angepasste Kante reicht schon aus denke ich.

So, nächster Versuch.



Bitte beachten:
- Ich habe nicht kontrolliert, ob die beiden Teile wirklich aufeinanderpassen! Sollte passen, aber ganz sicher bin ich mir nicht.
- Da es für den Halter nun genau eine Einbauposition gibt (vorher konnte man ihn drehen, da symmetrisch), muss man nun wegen der Polarität aufpassen, wie man den Magneten einlegt.
- Je nach Position der Fenster kann es sein, dass der Halter nun insgesamt zu breit ist, um am Rahmen befestigt zu werden. Sollte aber unwahrscheinlich sein.
- Da der Halter nun weiter nach unten reicht, erhöht sich die Wahrscheinlichkeit, sich zu stoßen.

Bei Gelegenheit mache ich einen Probedruck.

Auf den ersten Blick würde ich sagen: Unterteil noch symmetrisch; Oberteil nicht mehr symmetrisch.
Dann würde es nicht passen.

Check doch noch mal vor dem Probedruck ...
Wäre schade um Zeit und Material.

LG

Alex

Symmetrisch ist da nix mehr nach der Anpassung.
Probleme könnte es bei der Rundung geben. Da musste ich wirklich sehr viel mit Variablen hin und herrechnen.

Beim Druck reicht es, die ersten 3-4 mm zu drucken und dann abzubrechen.

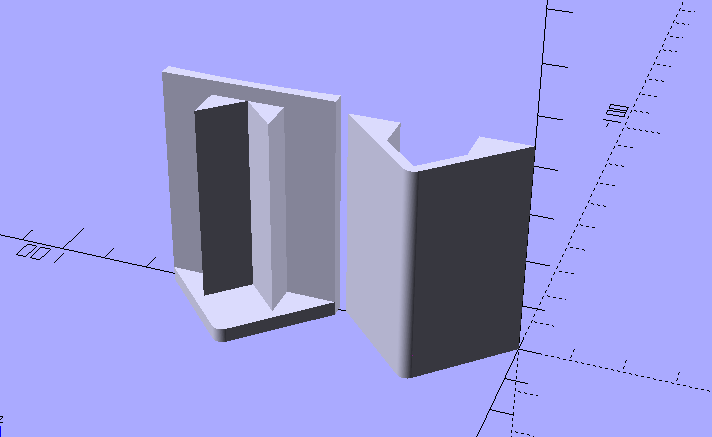

Auf dem Bild sieht es jedenfalls so aus, als ob der Magnethalter noch mittig sitzen würde oder gar zur "falschen" Seite verschoben wäre.
Aber das lässt sich am Schirm nicht belastbar beobachten.

Viel Erfolg beim Probedruck!

Gruß

Alex

AlexDL schrieb: Auf dem Bild sieht es jedenfalls so aus, als ob der Magnethalter noch mittig sitzen würde oder gar zur "falschen" Seite verschoben wäre.
Aber das lässt sich am Schirm nicht belastbar beobachten.

Das gehört so!

Ich habe mal ein paar mm ausgedruckt und die Teile passen aufeinander.
Der Magnethalter sitzt jetzt natürlich nicht mehr mittig. Zur Scheibe hin sind weiterhin 2mm Kunststoff. Nach unten hin ist es jetzt wesentlich mehr, da ich das 'Fleisch' für die Rundung benötige.

Viel Spaß damit!

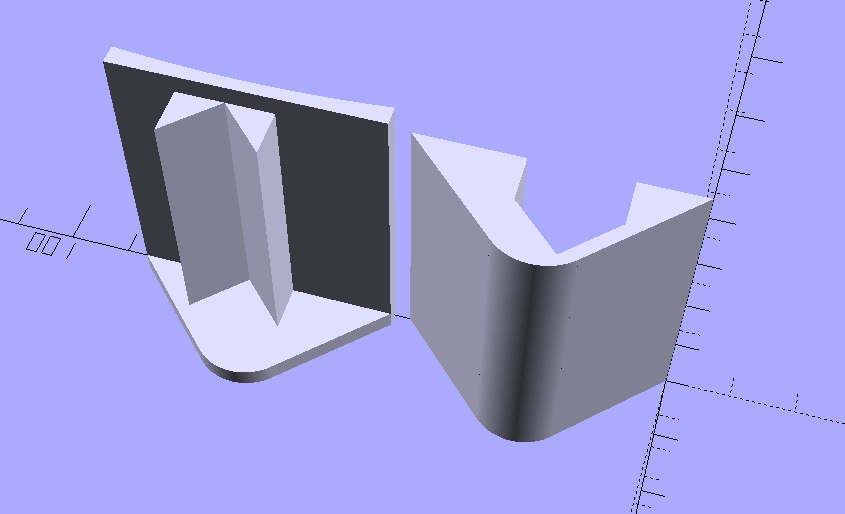

V1.9 mit optionaler Markierung auf der nach unten zeigenden Seite.
Das ZIP enthält eine Version mit und eine ohne Markierung und die zugrundeliegende OpenSCAD-Datei.

Viel Spaß damit.


Viele Grüße,
brunbjoern

Jetzt hab ich's geschnallt
Rechts kommt kopfüber auf links



Tolle Arbeit!

Alex

AlexDL schrieb: Jetzt hab ich's geschnallt
Rechts kommt kopfüber auf links

Genau
Das hat fertigungstechnische Gründe, um sonst notwendige Füllstrukturen zu verhindern. Das kostet nur Geld und Zeit.

Habt Ihr eine Bezugsquelle für die Rechteckmagnete die in dem Halter verwendet werden?
