3D-Druck - Anschlaggummi Türschloss

Moin.

Für 2 Stück würd ich den klassischen Weg der Spanbearbeitung wählen. Wenn ich mich recht an die Teile erinnere hat das doch eh spiel und die Gumiröllchen machen das ganze beweglich. Muss also garnicht soo exakt nachgebaut werden. Ich hab mal Haubengleitführungen aus dem 08/15 Polyamid vom Conrad nachgebaut, hat ewig funktioniert. Ist ein bisschen ekelig zu bearbeiten, aber z.b. ein Laubsägebogen und ne Stunde Zeit...

Philosauph schrieb:

Dieser Anhang ist für Gäste verborgen.
Bitte anmelden oder registrieren um den Anhang zu sehen.

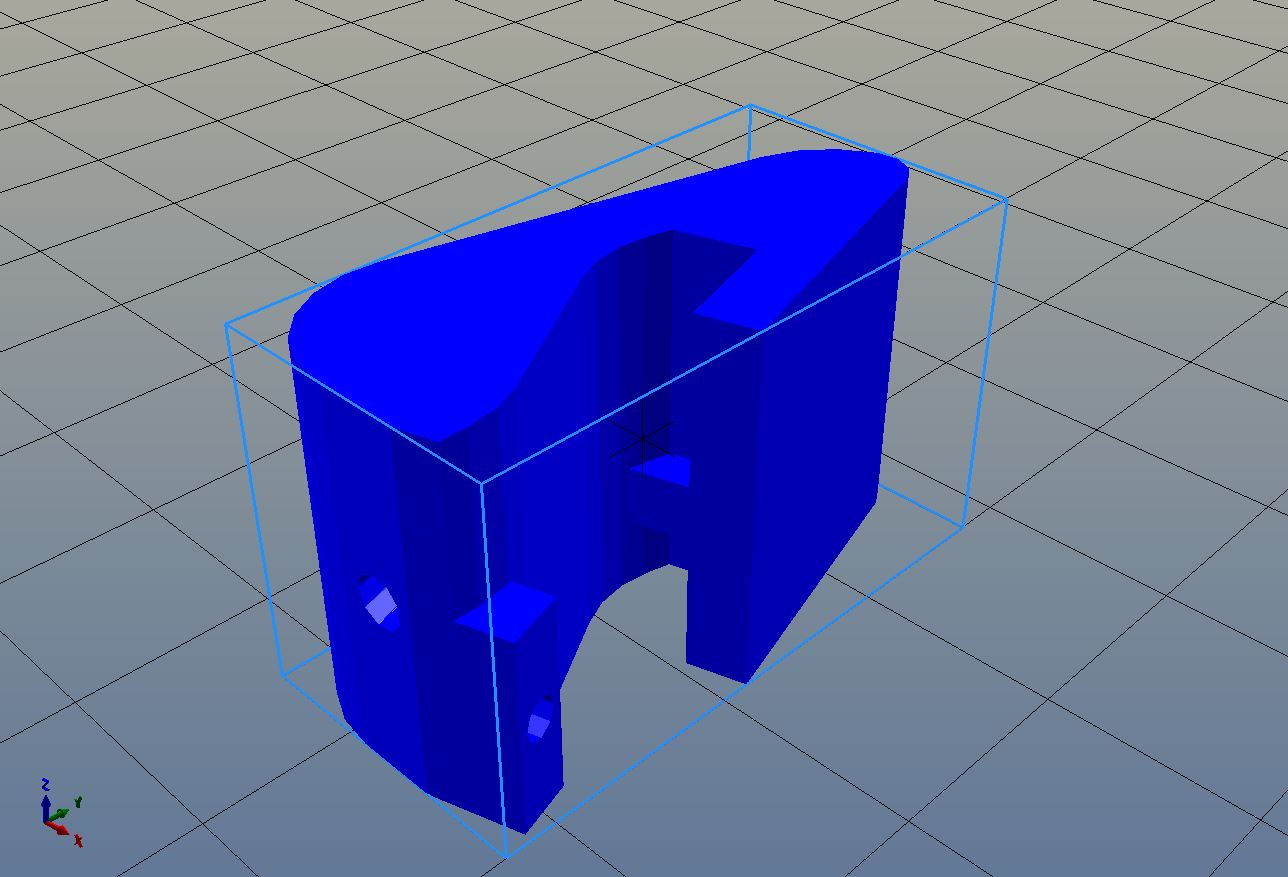

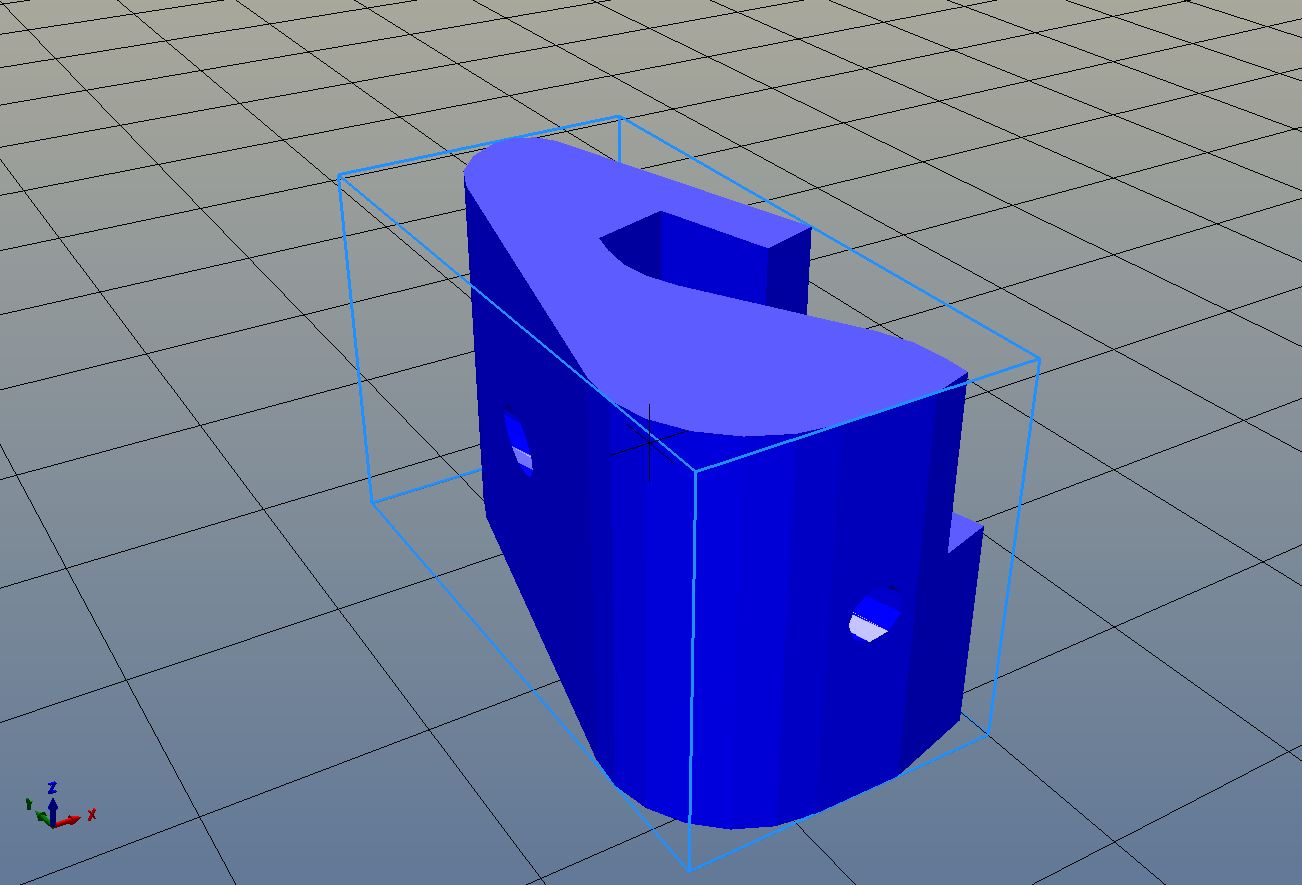

Bilder dazu:



Ich hatte die aus ABS gedruckt. In die lange Bohrung zur Verstärkung eine passende (Spax)schraube drehen (wenns noch warm is, ev. passend aufbohren) und Vorstehendes verschleifen. Stahlarmiertes ABS sozusagen. Unten kleine Blechschraube, damits nicht rausfällt. Nicht ganz festziehen, damit es beweglich bleibt. Der originale Schnapphaken ließ sich im ABS 3D Druck nicht realisieren.......
.....Und natürlich einmal glatt und einmal verkehrt stricken. Also einmal spiegeln für li und re

Viel Spass beim Drucken, so kleine Teile sind haarig. Kleiner Hinweis: gleich mindestens 4 gleichzeitig drucken, dann is ein wenig Kühlzeit zwischen den Lagen....

Sag mal.... da passt ned zufällig ein Pärchen in ein Standard Briefkuvert?

TwizyChrisy schrieb: Sag mal.... da passt ned zufällig ein Pärchen in ein Standard Briefkuvert?

Glaub scho, dass do einige in a Kuvert passen würden
Wollt ja eigentlich die Andern zum ausdrucken animiern, sind ja schon einige hier die 3D drucken.........
Übrigends: Im ZIP verbirgt sich die Druckdatei, *.stl darf ma ja nicht hochladen.

OK. Wieviel brauchst denn Chris?

Philosauph schrieb:

TwizyChrisy schrieb: Sag mal.... da passt ned zufällig ein Pärchen in ein Standard Briefkuvert?

Glaub scho, dass do einige in a Kuvert passen würden
Wollt ja eigentlich die Andern zum ausdrucken animiern, sind ja schon einige hier die 3D drucken.........
Übrigends: Im ZIP verbirgt sich die Druckdatei, *.stl darf ma ja nicht hochladen.

OK. Wieviel brauchst denn Chris?

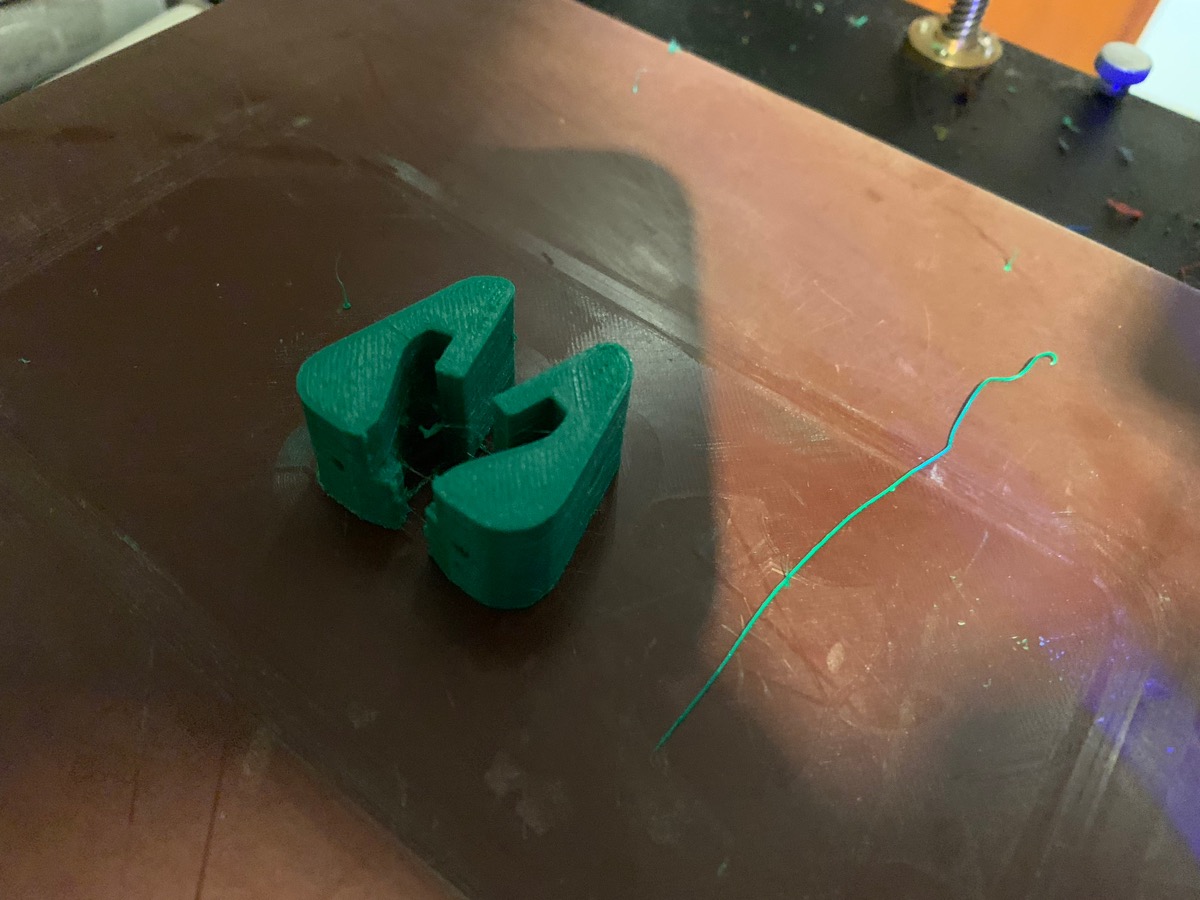

Voilà!
Gedruckt in zähem, giftgrünen TPU (tut der Funktion wohl keinen Abbruch) Shore D 58 für den Zambappspezialisten. Hab's mal mit Supports gedruckt, meinte einen kleinen Vorsprung im Modell gesehen zu haben mit 90 Grad Überhang. Infill 40%, Layerhöhe 0,2mm, Geschwindigkeit 40mm/s, Temperatur 240 Grad.
Der Druck hat noch einen minimalen Elefantenfuß, da muss ich mit dem Bett noch ein mü weg von der Düse.



Viele Grüße
Michael

Geniaaaal!

Ja saubeere!

Klasse das.

Bitte noch ein Bild im eingebauten Zustand!

Ich glaube ich muss mir auch einen 3d Drucker zulegen!

Jo, wem darf ich die Dingens schicken? Bitte PN an mich!

Ekatus schrieb: Jo, wem darf ich die Dingens schicken? Bitte PN an mich!

Sauber! Interessantes Material für die Anwendung wahrscheinlich.
Jetzt wär ein Test gefragt.....im Twizychrisycompetenzzentrum epps?

Hat schon jmd geschaut wie sich dir Sache verhält, wenn man die stur in hartes ABS druckt?

BinKino schrieb: Hat schon jmd geschaut wie sich dir Sache verhält, wenn man die stur in hartes ABS druckt?

TPU weil elastisch oder PA weil schlagzäh.
ABS zerbröselt spätestens im Winter weil es zu spröde ist bei tiefen Temperaturen.
Das Butadien drin ist eher als Splitterschutz für leichte Belastung gedacht. ZB Gehäuseteile, damit sie nicht springen wenn man mal was hart abstellt - aber wenn eine Tür da draufschlägt ist das eine andere Belastung als eine leichte Vibration.

Ich hab gestern für Arbeit eine Rolle PA gekauft, aber die kostet 3,5mal soviel wie übliche Materialien ( www.filamentworld.de/shop/special-filame...ide-copa-nylon-filament-1-75-mm-schwarz/ ). Glaube das wären gute Objekte für "Tests".
Wäre aber glücklich drüber wenn die schonmal wer verbaut hätte, einfach damits passt.

Hab ein paar aus ABS test-gedruckt, kann ich morgen ausprobieren und berichten
