Sourcing - Konfektionierter Yazaki Stecker

Wir brauchen für die Kommunikation zwischen Twizy und Fremdakku einen konfektionierten Yazaki Stecker 7282-8854-30. Dieser (oder besser der sehr ähnliche, an einem Gehäuse anschraubbare Stecker) ist als konfektioniertes Kabel unter der Ersatzteilnummer: 2967400718R bei Renault geführt. Selbst wenn dieser Stecker verfügbar sein sollte, das Teil kostet zwischen 100-150 Euro.

Wir können nun die Yazaki Stecker, das müßten 3 verschiedene Teilenummern sein, individuell günstig kaufen und mit Anschlusskabeln/Litzen konfektionieren. Das ist aber ein ziemlich großer Aufwand.

Es ist zu vermuten daß diese Stecker auch bei diversen anderen Produkten anderer Hersteller eingesetzt werden. Ich könnte mir vorstellen dass es da was geben müßte wo der Teilepreis des konfektionierten Steckerbauteiles bedeutend günstiger ist. Ob und was für ein Stecker an anderen Ende der Kabel ist, das wäre vorerst mal egal. Schön wäre es wenn die Litzen einigermassen lang sind. Die zwei nicht genutzten PINs können auch belegt sein. Die anderen müssen aber belegt sein.

Wer kennt das Bauteil? Hat jemand eine Idee wo wir ein solches konfektioniertes Bauteil bekommen können?

Bitte nicht allzu viel Zeit reinstecken. Aber wenn jemand eine gute Idee hat.

Ich muss jetzt weg, wie wäre diese Seite ?
de.aliexpress.com/popular/yazaki-connector.html

Schau mir das heute Abend genauer an .

Das eigentlich naheliegende

Bei denen hatte ich noch nicht geschaut. Den 12 pol Stecker konnte ich nicht finden. Aber, die Stecker werden u.a. bei Toyota und bei Nissan eingesetzt. Auch gibt es einige Lieferanten welche andere Yazaki Stecker verkaufen. Dieses Problem ist lösbar.

Vielen Dank. Und wenn jemand an diesem Stecker vorbeiläuft, gebt bitte Bescheid.

euver schrieb: Ich muss jetzt weg, wie wäre diese Seite ?
de.aliexpress.com/popular/yazaki-connector.html

.

6,60 -9,9 $ US
www.questcomp.com/QuestDetails.aspx?pn=7...ium=industry-cpc&utm_campaign=partsearch

oder
www.kinkong-connector.com/products/7282-...ecarconnectorsckk7121-06-11-ID3732.html#

yazaki.linkconn.cn/pn/7282-8854-30.html

Vielleicht konnte ich ein wenig helfen.
.

Die Aliexpress Quellen sind am Interessantesten. Anhand der 'Verwenderquellen' sollte sich eigentlich was konfektioniertes finden lassen.

Es hat sich erledigt. Wir haben zwar keine Kabel mit Stecker aber das Gehäuse, die Dichtungen und Stecker bekommen wir. Danke an die Unterstützer.

Ich komme nochmals auf das Thema zurück. Einen neuen Thread will ich nicht aufmachen. Auch gehört das Kabel zum Yazaki.

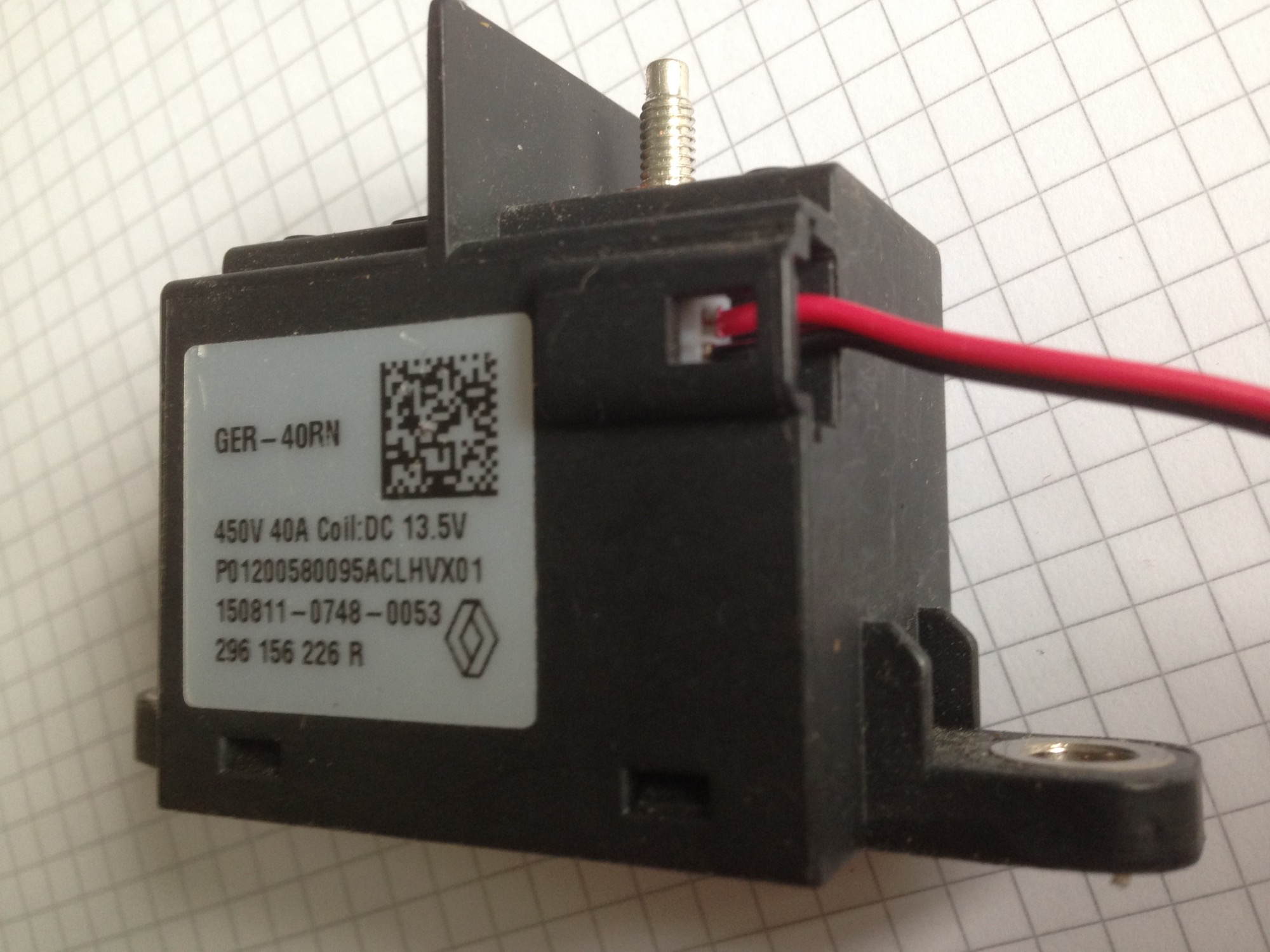

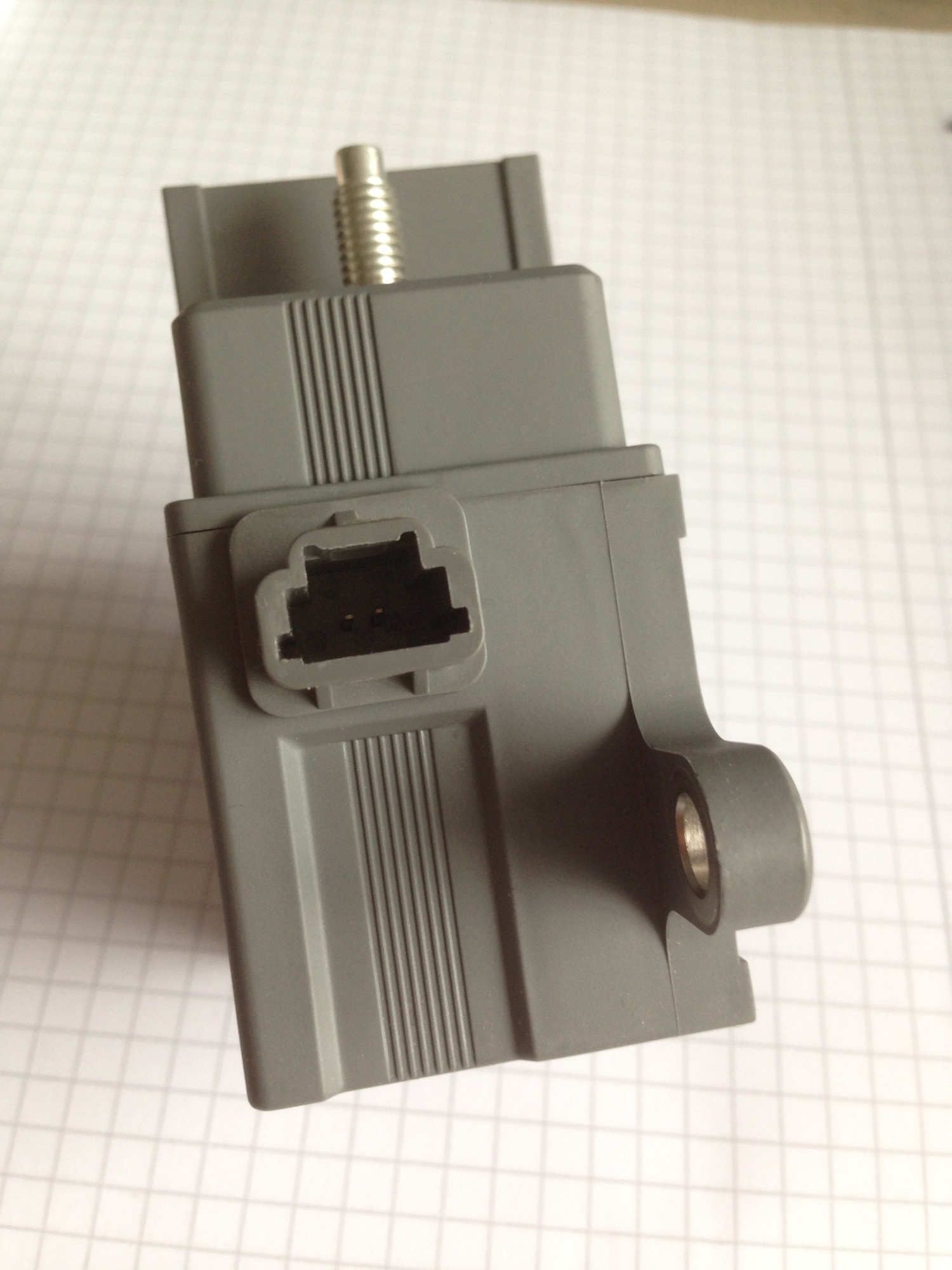

Das sind die Bilder des Motorrelais und ein Bild des Laderelais.

Am Steuerkreis ist an jedem der Relais ein mir nicht bekannter Stecker mit 2 Pins (die pins sind am Relais d.h. gesucht Stecker weiblich, Rastermaß 2,54mm).









Weiss jemand was das für ein Stecker/Steckertyp ist?

An diese Stelle würde ich ungern etwas anderes nehmen. Bereits ein Zwangsstop aufgrund Versagens dieser Steckverbindung wäre einer zu viel.

Das schwarz/rote Kabel am Laderelais sollte nur vorübergehend zum Einsatz kommen.

mouser.de ->
1379658-1

Passt in das Lader Relais.
Mit Cuttermesser eine Nase abschneiden, dann passt auch in das Hauptschütz und sitzt trotzdem perfekt.

Gruß
Pascal

Hallo zusammen,
hab hier
www.steckerladen.de/
schon viele Sonderformen an Stecker bekommen.......einfach Bilder und paar Maße schicken und die können dir in 90% weiterhelfen.
Gruß E-Klaus

edriver schrieb: mouser.de ->
1379658-1 - Passt in das Lader Relais.

Den Stecker habe ich erhalten dann allerdings blöd aus der Wäsche geschaut weil ich keine Kontakte hatte.

@E-Klaus Beim Steckerladen konnten die mir nicht weiterhelfen.

Zwischenzeitlich habe ich vom Mouser die Info daß dieser Steckerkontakt (je 2 werden benötigt) passen würde:
www.mouser.de/ProductDetail/571-1123343-1?countrycode=DE¤cycode=USD
Mindestabnahme 10.000 Stück a 5ct -> 500US$ (Zuvor hatte ich etwas mit 9ct und 10.000 Stück gefunden d.h. min 900US$). Alles nicht mein Ding.

Gibt es noch eine andere Quelle für die Steckerkontakte? (Den Stecker bei Mouser zu kaufen ist bedingt akzeptabel). Oder besser einen Relaisstecker mit Kabeln. D.h. das was ich bisher habe.

Es könnte am besten sein das Relais nach China zu schicken und dort schauen zu lassen. Ein paar Prototypenvorlagen hier wären aber besser.

at.rs-online.com/web/p/products/6804965?...KQZBzIkymPjKZxoCRfUQAvD_BwE&gclsrc=aw.ds

Hallo Klausz,
das brachte mir gerade Tante G zum Vorschein.
VPE 100 Stck. Lieferbar am folgenden Werktag.
Passt das?

Grüße

Alex

RS. Danke Alex. Da hätte ich auch gleich schauen können. Wenigstens ist das Problem nun kommuniziert (und auch gleich gelöst).
Bei Mouser kommt alles direkt aus den USA. Die haben hier kein Lager.
(Dann schaue ich vor der Bestellung sicherheitshalber. Nicht dass ich da bereits was hier habe).

Freut mich, dass ich auch mal ein klein wenig helfen konnte.

klausz schrieb: Zwischenzeitlich habe ich vom Mouser die Info daß dieser Steckerkontakt (je 2 werden benötigt) passen würde:
www.mouser.de/ProductDetail/571-1123343-1?countrycode=DE¤cycode=USD
Mindestabnahme 10.000 Stück a 5ct -> 500US$ (Zuvor hatte ich etwas mit 9ct und 10.000 Stück gefunden d.h. min 900US$). Alles nicht mein Ding.

Gibt es noch eine andere Quelle für die Steckerkontakte? (Den Stecker bei Mouser zu kaufen ist bedingt akzeptabel). Oder besser einen Relaisstecker mit Kabeln. D.h. das was ich bisher habe.

Bei Mouser kann mann auch 1000 Stück kaufen. Kosten dann USD 81.00

Hallo Thomas,
das ist mein Link: www.mouser.de/ProductDetail/571-1123343-1?countrycode=DE¤cycode=USD Da ist 10.000 das Minimum.



Was hast Du für einen Link? Bitte aber nicht viel Zeit reinstecken. Selbst wenn wir 100 Sätze fertigen lassen (ziemlich sicher nicht in Europa) brauchen wir 2 Stecker und somit 4 dieser Teile (insgesamt 400). Die Preise sind sehr ähnlich. Bei Dir (Mouser) 0,081 und bei RS 0,085 (wahrscheinlich habe ich jetzt USD und € verglichen, egal).

Warten wir noch auf Pascal und dann würde ich bei RS Electronik bestellen.

Wenn Du bei Mouser unter 50€ bestellst kommen die Versandkosten von 20€ (ist immer aus den USA) hinzu.

Grüße, Klaus
