Stauraum Rücksitz

Das Gegenstück ist ein T-Stück mit Gewinde, das im Prinzip den unteren Teil der bisherigen Klammer nachbildet, damit ich die Stahlfederklammer an der bisherigen Stelle einstecken und dann verschrauben kann.
Das muss recht genau passen um eine möglichst gute und große Fläche als Widerlager beim Abziehen des Sitzes zu haben.

Thorsten

Hallo Thorsten,

würde auch einen Satz Klammern, gern auch mit Gegenstücken, nehmen.

Gruß, Uwe

Thorsten schrieb:

Halt Stop, Halt Stop, Halt Stop.

Das geht mit hier zu durcheinander.
Forum, Telefon, PM

Also, schickt mir bitte eine Mail, und nur eine Mail, keine PM an:

t@thorsten-schlote.de

Bitte die vollständige Adresse angeben.
Und, ganz wichtig: Wieviele Klammern und ob mit oder ohne Gegenstücke.

Die ohne Gegenstücke packe ich dann am Wochenende gleich ein.
Mit Gegenstück wird etwas dauern, da ich nächste Woche noch nicht dazu kommen werde, die zu bauen.

Uhrenvergleich: Alles, was ihr mir vor 8:40 geschickt habt vergesse ich jetzt einfach. Und nicht drängeln, es sind genug Klammern da.

Thorsten

Hallo Frank. Was wolltest du den jetzt sagen ?
Ich bin im Moment beruflich etwas eingebunden.
Aber ich mache noch ein paar Fotos.
Damit jeder entscheiden kann, ob er die Verklammerung selber hinkriegt.
Es ist jedenfalls so, dass ich jetzt wirklich 38 Sätze ausliefern muss.
Vielen Dank, ihr Twizy Kollegen, aber habt ein wenig Geduld.
Auch um eine Kleinserie zu starten, braucht es ein wenig Überlegung.
Und wir wollen die Sache ja preiswert halten.

Ich freue mich total über euer Vertrauen.

Aber bisher haben wir ja auch alles andere gemeinsam hingekriegt.

Thorsten

Thorsten schrieb:

Hallo Frank. Was wolltest du den jetzt sagen ?

Ich wollte dem Uwe nur schnell mitteilen, wie er zu den Goldstücken kommt

Grüße,
Frank

@Thorsten
Finde ich echt Super das du das für uns machst. Vielen Dank.

Habe dir eine email geschrieben.

Habe noch nicht ganz verstanden wo die eingebaut werden? Kann man zei einbauen?
Habe dir in der email geschrieben eine Klammer, oder brauche ich zwei? Oder ist das immer ein Set mit zwei?

Oh man so viele Fragen.

Gruß
Shiznit

Nicht, dass ihr denkt, ich hätte euch vergessen...

Zur Zeit bin ich dabei Probestücke herzustellen, um die bestmöglichen Maße bezüglich Dicke, Abstützung etc. genauer zu verifizieren. Nach meinen handgefeilten Erstlingswerken zu fertigen ist eher subobtimal. Wenn das erledigt gehe ich dann auch an die Zeichnung für die, die ohne Gegenstück bestellt haben.

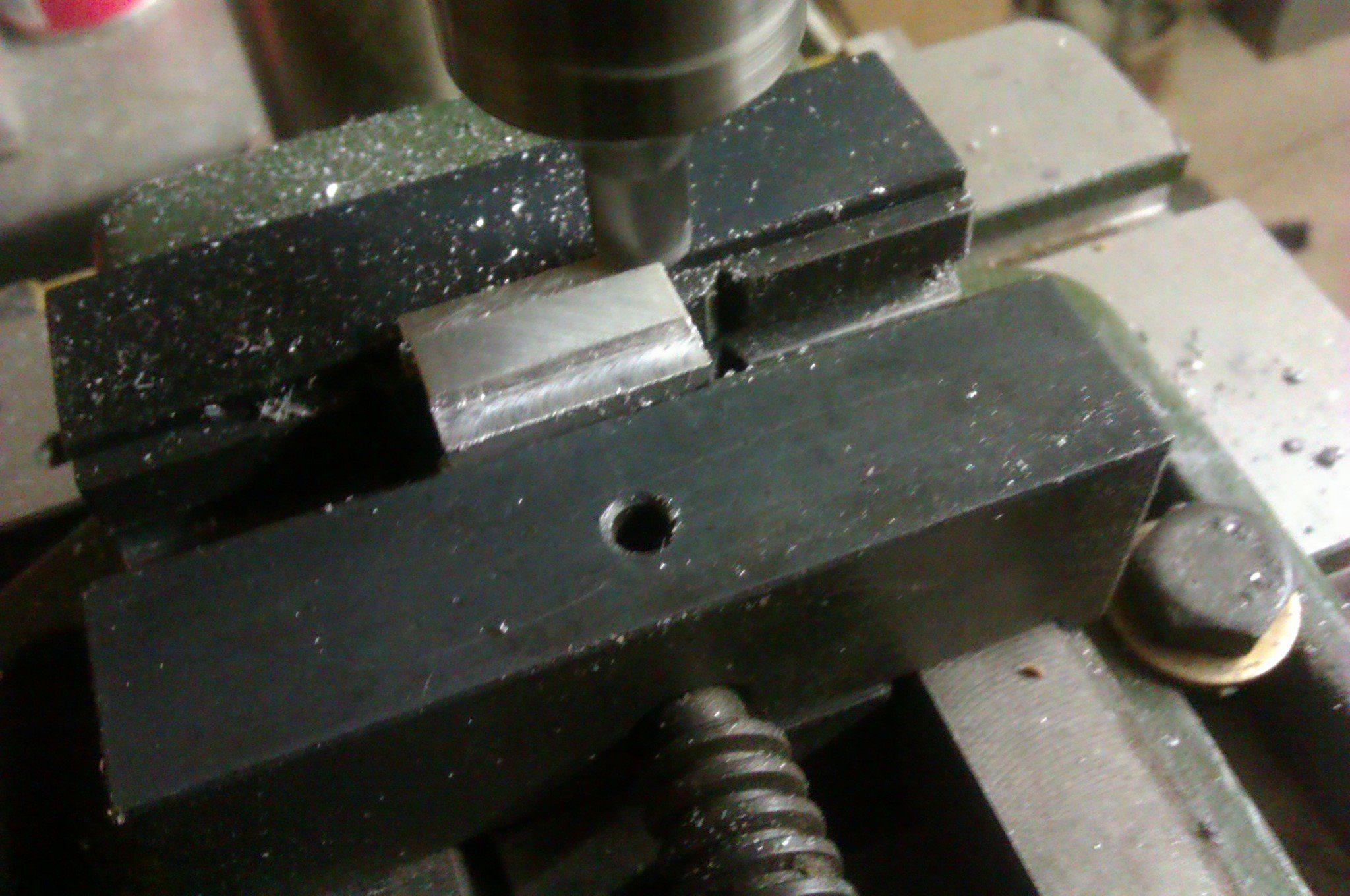

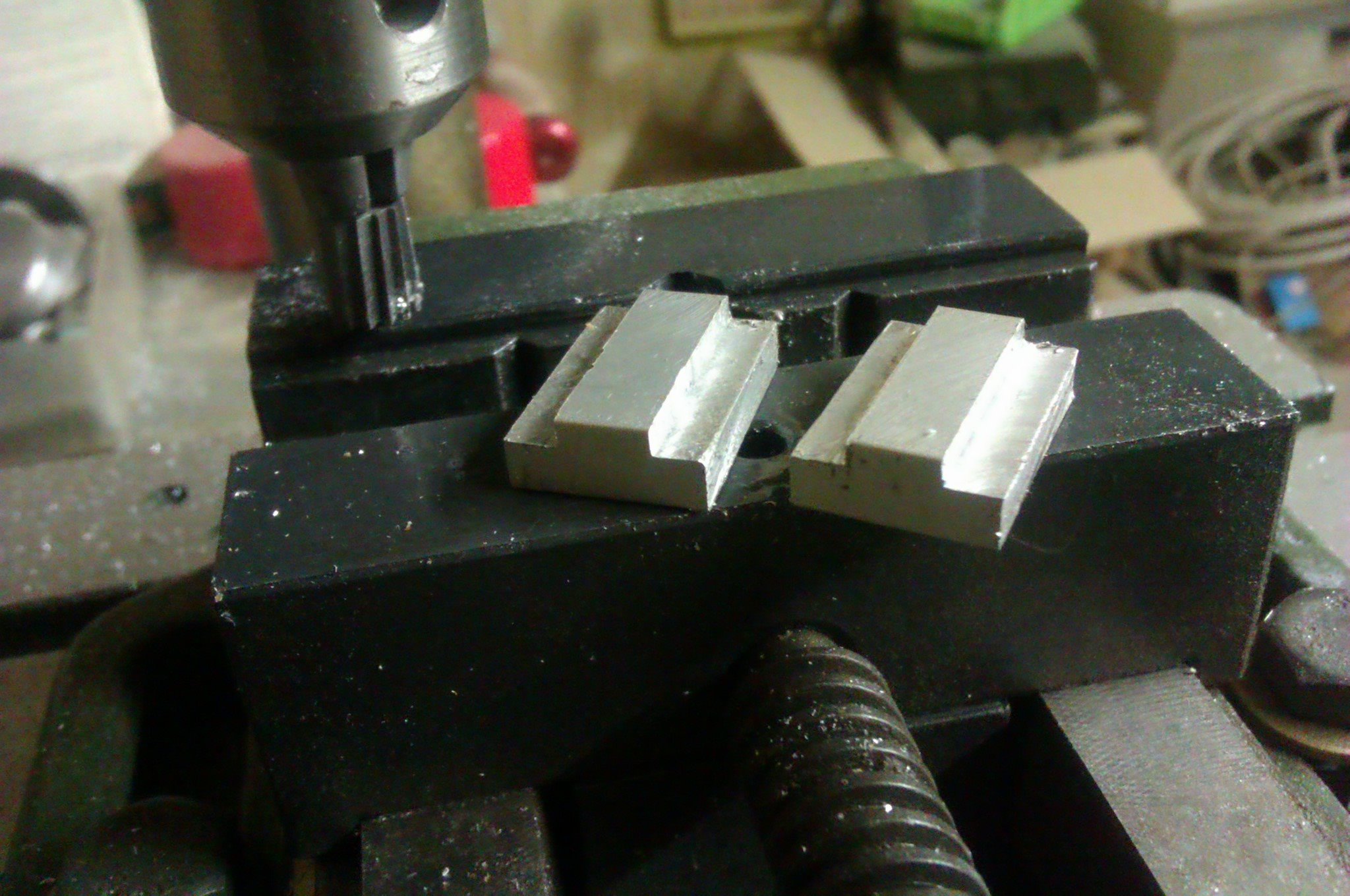

Fräsen

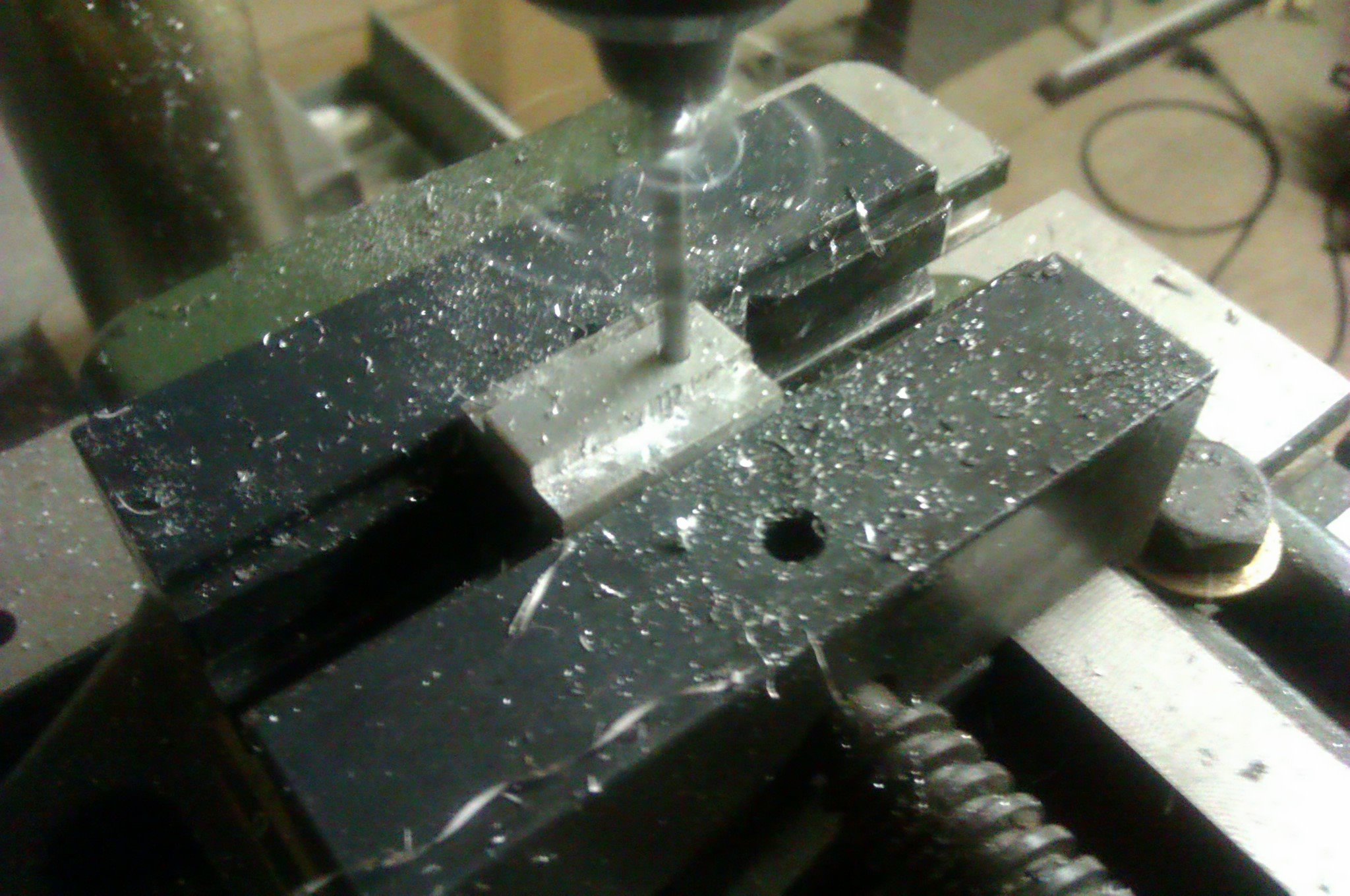

Kernloch bohren

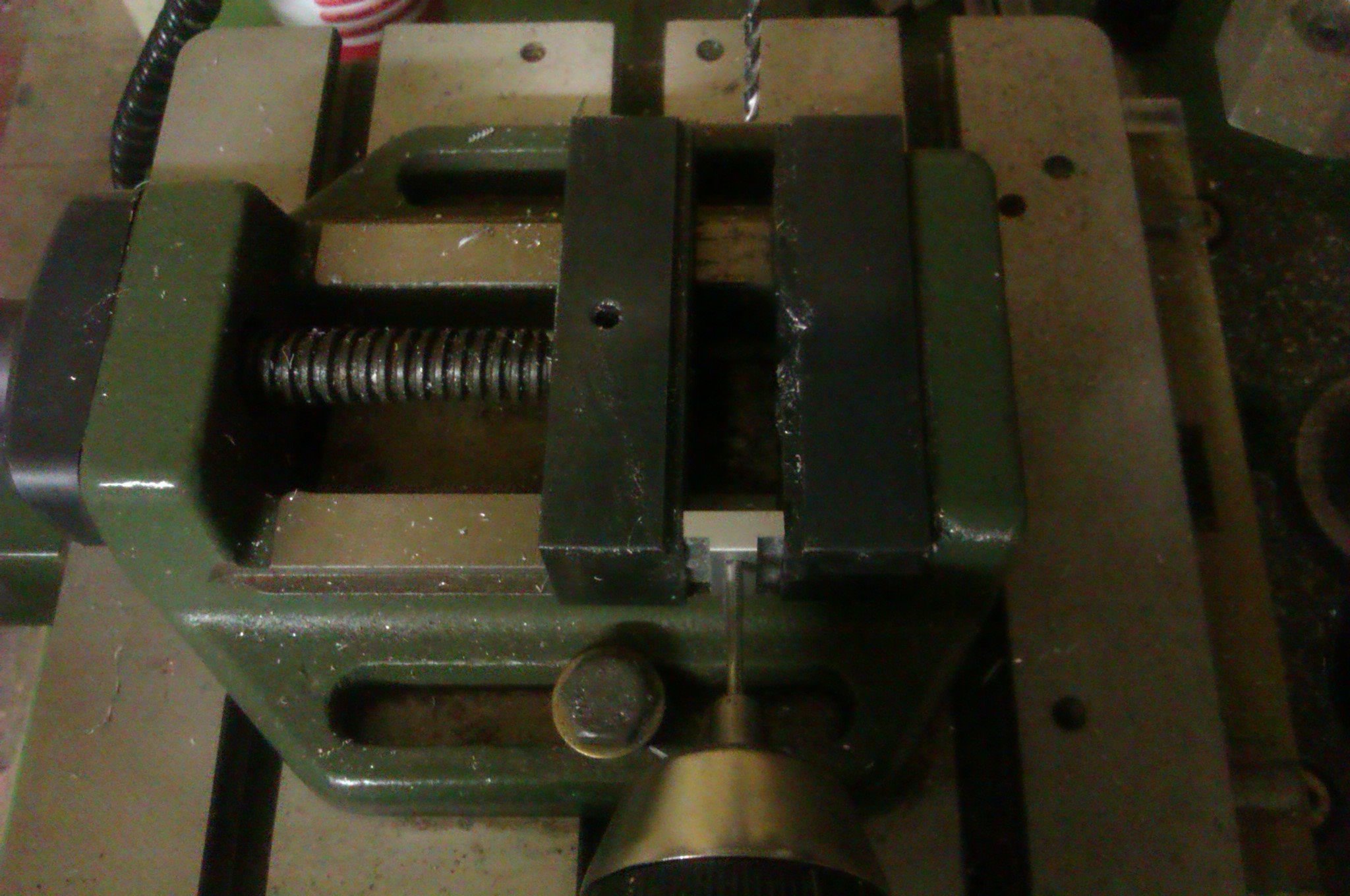

Gewindeschneiden

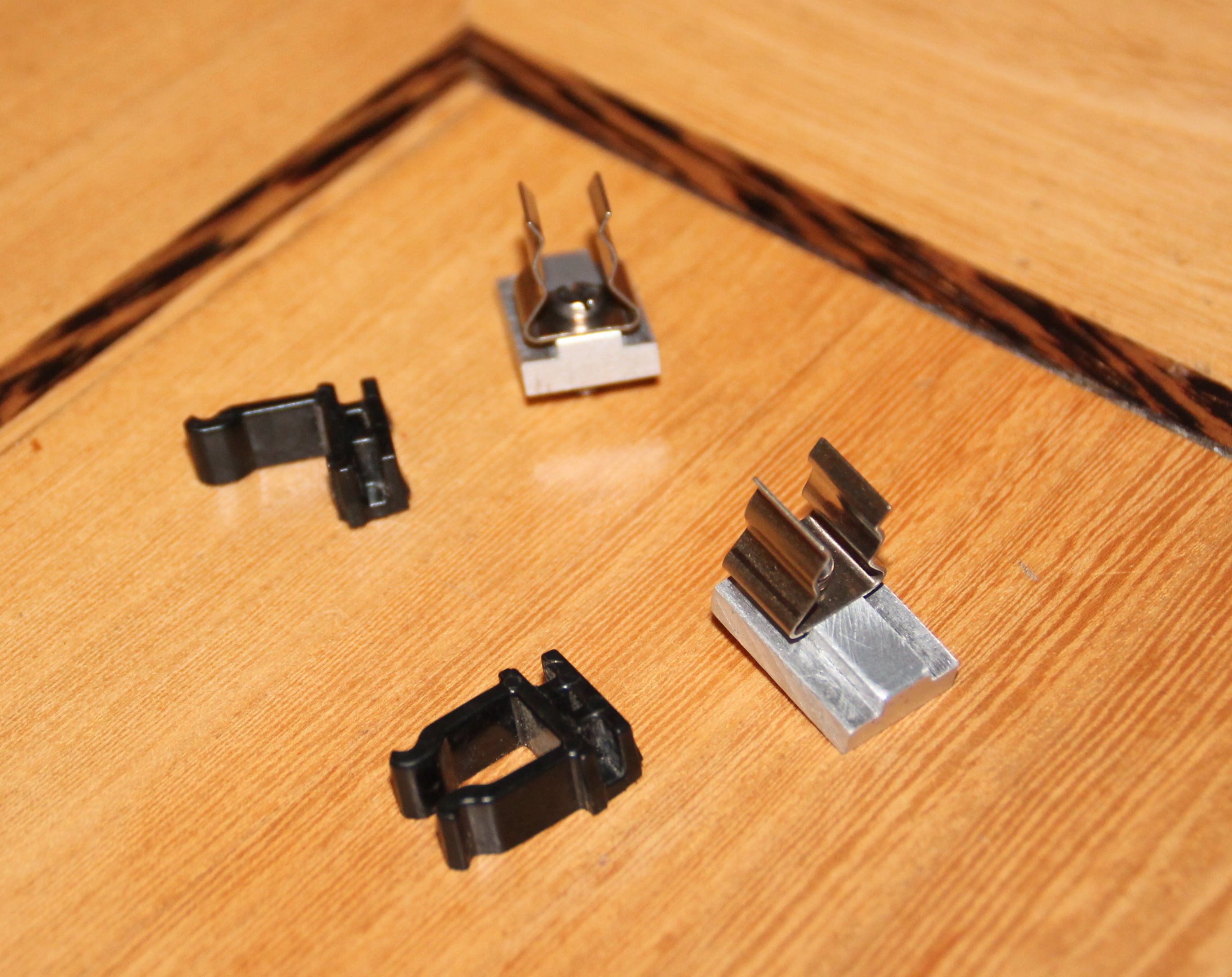

Und so auf diese Art sieht's dann später aus.
Die schwarzen Klammern sind die Soll und Bruch Konstruktion von Renault.





Ich hoffe, ihr habt noch ein wenig Geduld ?
Es geht ja nicht gerade um Leben oder Tod.

Thorsten

Hallo Thorsten,

wirklich kein Problem, auf diese "Glanzstücke" kann man bestimmt auch etwas länger warten.

Das sieht ja mal super aus und hält garantiert.

Freilich, wenn wir etwas haben, dann Zeit

Genial, Thorsten !

Vielen Dank im Voraus für die viele Arbeit !

Grüße,
Frank

Hallo

kein Stress ... gut Ding will weile haben.

Gruß Marco

Die Teile sehen ja toll aus.
Lass dir nur Zeit, baue ich eh erst ein wenn es wärmer wird.

Gruß
Ingo

Das sieht gut aus, Thorsten.

Ich könnte das auch aus einem stabilen bruchfesten Kunststoff (POM) mit der CNC-Fräse herstellen. In das Loch würde ich dann eine Knippingschraube drehen, um sich das Gewindebohren zu sparen.

Hallo Tido.

POM hatte ich in Erwägung gezogen. Ich habe noch jede Menge Delrin hier liegen.
Was dagegen spricht.
Die Gegenstücke werden noch erheblich dünner, als auf den Bildern, Damit sie in den vorhandenen Schlitz passen.
Auf den Bildern sind sie noch 6mm stark. Ferigmaß ist max. 4,2mm. Ich Taste mich da ran. Die Sache soll ja noch montierbar sein.
Selbst bei 4mm Gewindetiefe liege ich bei der Alu-Legierung mit 1,3x Gewindedurchmesser noch im grünen Bereich. Bei Delrin bräuchte ich mindestens 2-2,5x Gewindedurchmesser.
Bei selbstschneidenden Schrauben neigt der Kunststoff (Zumindest das Delrin) dazu kleine Risse zu bilden.
Bei ausreichender Gewindetiefe und genug Material drum rum ist das kein Problem. Bei diesen Fuzzelteilen m.E. schon.
Warum nicht gleich Stahl ? Für die Serie fräse ich das T-Profil meterweise per Wanknutscheibe auf der Kreissäge.
Das geht 10x schneller als Fräsen. Mit Stahl kann ich das nicht machen. Und die Teilchen sollen ja auch (fast) nix kosten, gelle ? Die Werkzeugkosten und der Zeitaufwand liegen bei Stahl beim Faktor 5.

Ich werde aber mal ein Teil aus Delrin bauen und testen. Vielleicht klappt's ja.

Thorsten

POM reißt nicht ein beim Schrauben, ist abriebfest und trotzdem etwas flexibel. Schick mir eine Maßzeichnung und du bekommst ein Muster.

Gruß
Tido
