Heckscheiben mit Pilzkopf-Klettband

Auf dem BTT hatten viele Interesse an meiner Heckscheibenlösung, daher hier mal die nötigen Infos zum Nachbauen.

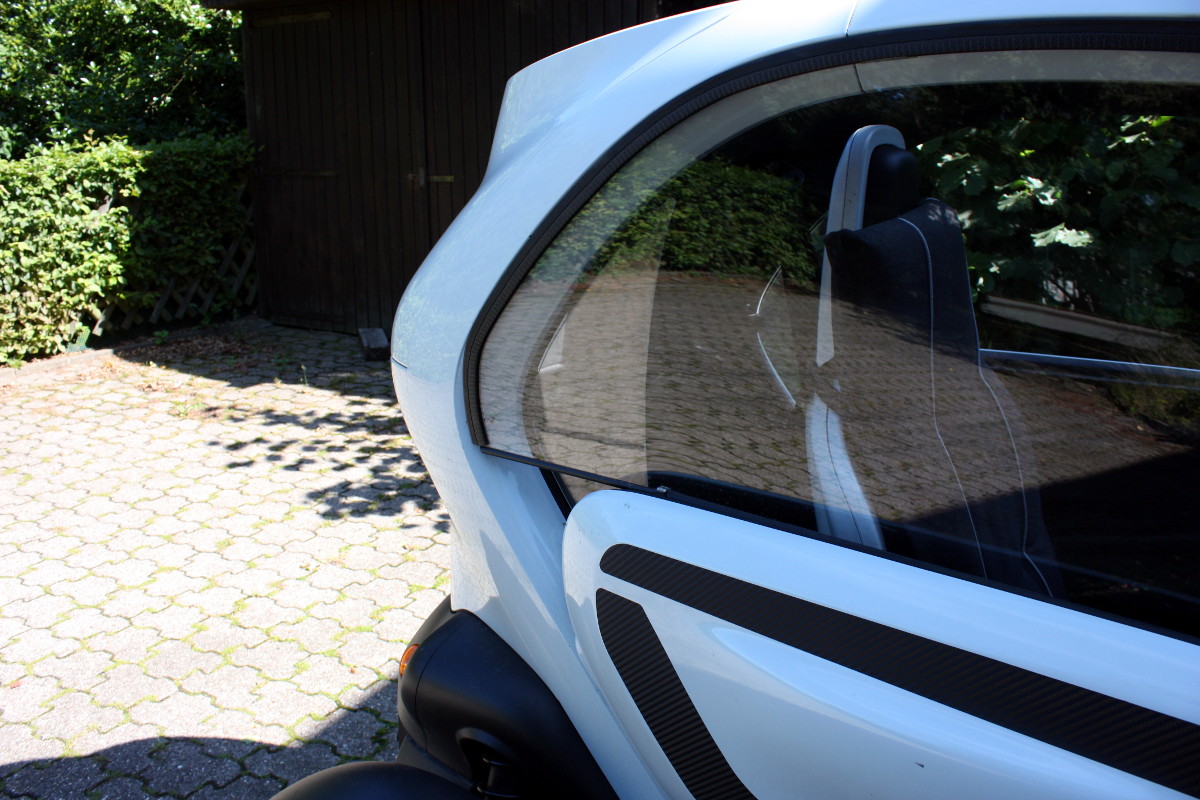

So sehen sie Live aus:
www.flickr.com/photos/electric-vehicles/20664636071/in/album-72157657334607642/

Motivation: ich wollte Heckscheiben haben, die besser mit dem Türbogen abschliessen als die Highlander-Folien, genügend Raum zum Ein- und Ausladen bieten und jederzeit schnell ab- und anmontierbar sind.

Die Lösung: Heckscheiben aus Acrylglas / Makrolon angepasst an den Türbogen, Befestigung mit selbstklebendem Pilzkopf-Klettband.

Ihr braucht:

- mindestens 4 mm starkes Acrylglas (gibt's im Baumarkt) oder Makrolon, 50x50 cm reichen locker für 2 Scheiben. Makrolon ist kratz- und bruchbeständiger und leichter zu reinigen.

- Pilzkopf-Klettband selbstklebend mit Acrylat-Kleber für niederenergetische Oberflächen,
bspw. sowas: www.voelkner.de/products/316739/3M-Klett...-mm-x-19-mm-Transparent-DL-HT-4-St..html
oder sowas: www.klettband-technik.de/de/Duotec-Pilz-in-Pilz-Klett-mit-Kleber-33

- etwas Waschbenzin

- einen Fön

- einen Drucker und das folgende ZIP:



Im ZIP findet ihr die Schneideschablone, als Vektorgrafik und als PDF-Druckvorlage für A3 und A4. Die A4-Formhälften muss man ausschneiden und passend überlappend zusammenkleben.

Dann die Form zum Aussägen der Acrylglas- oder Makrolon-Platte verwenden. Achtung: beim Aussägen mit Stichsäge ein Holzblatt nehmen, und die Säge auf langsam einstellen -- wird das Blatt heiss, schmilzt der Kunststoff. Die Kanten mit Schleifpapier glätten.

Die Befestigung an drei Punkten genügt:



Die Stellen an der Karosserie vor dem Aufkleben gründlich mit Waschbenzin säubern und mit dem Fön heiss machen. Das Pilzkopfbands flächig fest andrücken, damit der Kleber sich gut verteilt, und dann nochmal für 1-2 Minuten mit dem Fön warm halten. (Nicht zu heiss machen, dann schmilzen die Pilze... )

Die Gegenstellen an den Scheiben nicht bündig, sondern mit etwas Luft ankleben, so dass das Pilzband etwas Raum zum Arbeiten hat, hier sieht man das gut:



Wichtig: vor der ersten Belastung den Kleber aushärten lassen (mindestens 2h).

Zum Anbringen die Scheiben zuerst in der Mitte ansetzen (die hat zuerst Kontakt), dann oben und unten von innen nach aussen ansetzen, dann insgesamt andrücken. Zum Abmontieren einfach sanft und gleichmäßig soviel ziehen dass sich die Pilze aushaken.

Hallo Michael
!Chapeau!
Und ich dachte, Du kannst nur Chinesisch!
Saubere deutsche Heimwerkerkunst
Jetzt haste bei mir schon zwei Einsen!

und das fliegt auf der autobahn nicht davon?

ansonsten saubere lösung!

Du musst schon fest ziehen um die Scheiben zu lösen, da fliegt nichts davon.

Ab und zu muss man die Verbindungen erneuern, wann es so weit ist merkt man an der Kraft die man zum Lösen braucht.

Bei mir musste ich bislang nur die Bänder an einer Scheibe erneuern, die hatte ich aber noch ohne Luft angeklebt. Dadurch griffen die nur mit 1-2 Pilzreihen genau auf der Scheibenkante, die dann natürlich schneller verschlissen sind.

Die Karosserieseite sieht bei mir noch aus wie neu.

Danke für die Bilder und die Beschreibung. Mein Plan war ein schwarzes Tuch zwischen die Innen- und Außenverkleidung zu spannen, und darauf das Klettband zu vernähen und an den Scheiben dann genauso wie Du punktuell das Gegenstück befestigen.

Denke Dein Ansatz ist aber einfacher zu realisieren... Daumen hoch für's teilen!

Übrigens ist die Verkleidung PP mit Noppen also wenig Oberfläche. Die Verarbeitung ist da außergewöhnlich wichtig. Ich habe mir auch extrateures Doppelseitiges Klebeband für diese Stelle gekauft, das Heizen und warten ist extrem wichtig die Klebekraft braucht 3 Tage für maximale Haltbarkeit.

Wenn man jetzt noch das Pilzband der Länge nach faltet und die Länksseiten "entpilzt", das zusammenfaltete dann irgendwo innen zwischen der Innen- und der Außenverkleidung befestigt, um nicht am Plastik rumkleben zu müssen, dann wäre das nah an perfekt.

TwizyChrisy schrieb: Wenn man jetzt noch das Pilzband der Länge nach faltet und die Länksseiten "entpilzt", das zusammenfaltete dann irgendwo innen zwischen der Innen- und der Außenverkleidung befestigt, um nicht am Plastik rumkleben zu müssen, dann wäre das nah an perfekt.

Da sollte sich doch was finden lassen: www.vectrix-forum.de/media/kunena/attachments/legacy/images/Twizzyffnen.jpg

Ich habs getan!
Da reicht auch die 50×25 Platte aus dem Obi.
Danke für die PDFs!

Marioderzweite schrieb: Ich habs getan!
Da reicht auch die 50×25 Platte aus dem Obi.
Danke für die PDFs!

Bitte Bilder! Danke

Michael,

Klasse! Geht dat auch mit den Elia-Scheiben in Kombination?

Gruß
Markus

dingdong schrieb:

Marioderzweite schrieb: Ich habs getan!
Da reicht auch die 50×25 Platte aus dem Obi.
Danke für die PDFs!

Bitte Bilder! Danke

Ich warte noch auf das Klettband...

smartLooser schrieb: Geht dat auch mit den Elia-Scheiben in Kombination?

Ja, und ergänzen sich, da die Heckscheiben das Loch abdecken (nicht abdichten natürlich):



Mit den Folienfenstern von Jürgen für die Gaspower/Elia-Schiene klappt es auch, da bleibt die hintere Befestigung einfach offen:

Fertich!

Well done!
