Typ2 Adapter Ladelolita bedarf?

Großstadtfahrer schrieb: ...
(Mit Hermes )

Vom Regen in die Traufe also

1. dingdong / CEE 16A Versand
2. tscheims / Schuko Versand
3. Challenger / Schuko Fertig
4. brunbjoern / Schuko Fertig
5. Ecomatic / CEE 16A Fertig
6. tomlbg / Schuko Fertig
7. Hotrodder / CEE 16A Fertig
8. shthpnz / SchukoFertig
9. JG99 / Schuko Fertig
10. ThiloSchweizer / Schuko Fertig
11. Ibo Abi / Schuko Fertig
12. BinKino / Schuko Fertig
13. max_tirol / Schuko Fertig
14. witzy / CEE 16A Fertig
15. Vandersam / Schuko Fertig
16. MiG / Schuko Fertig
17. Pendragon / Schuko Fertig
18. Volker M / Schuko Fertig
19. villadsen / CEE 16A Fertig
20. Quarz / Schuko
21. MUC / Schuko Fertig
22. MUC / Schuko Fertig

Der DHL Mann hat sich tatsächlich noch an die ungefähre Adresse erinnert und das Paket beim Backer abgeben.
Werde heute Abend packen und die ersten Pakete morgen auf den Weg schicken.

BTW: In der Zwischenzeit sind die restlichen Adapter auch Fertig geworden

1. dingdong / CEE 16A Angekommen.
2. tscheims / Schuko Angekommen.
3. Challenger / Schuko Versand.
4. brunbjoern / Schuko Versand.
5. Ecomatic / CEE 16A Versand.
6. tomlbg / Schuko Versand.
7. Hotrodder / CEE 16A Versand.
8. shthpnz / Schuko Versand.
9. JG99 / Schuko Versand.
10. ThiloSchweizer / Schuko Versand.
11. Ibo Abi / Schuko Versand.
12. BinKino / Schuko Versand.
13. max_tirol / Schuko Versand.
14. witzy / CEE 16A Versand.
15. Vandersam / Schuko Versand.
16. MiG / Schuko Versand.
17. Pendragon / Schuko Versand.
18. Volker M / Schuko Versand.
19. villadsen / CEE 16A Versand.
20. Quarz / Schuko Versand.
21. MUC / Schuko Versand.
22. MUC / Schuko Versand.

Hier eine kurze Beschreibung des Adapters und seiner Verwendung.

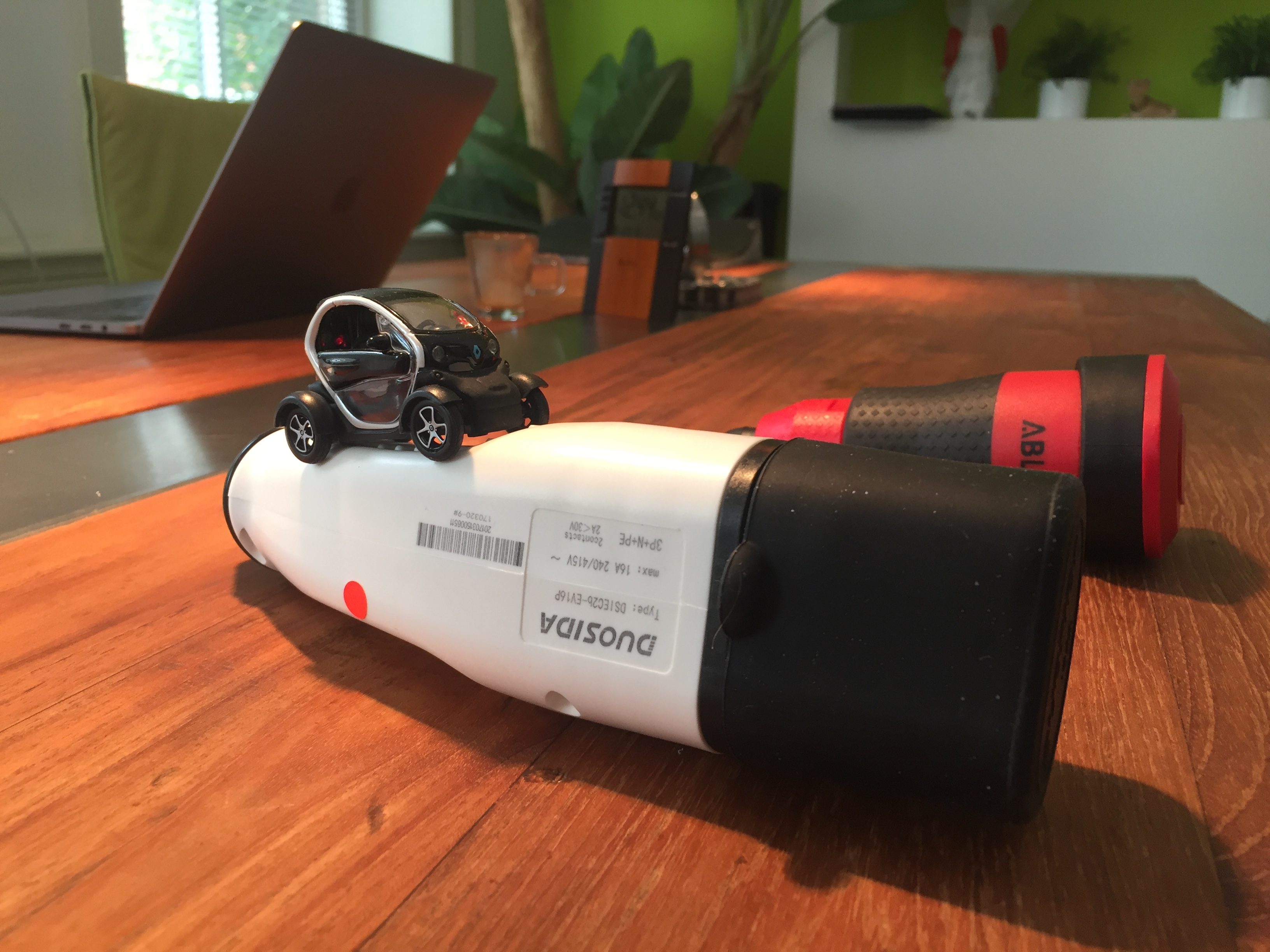

Im Typ2 Stecker des Adapters sind zwei Reed-Kontakte ein gebaut.

Einer dient zur Signalisierung des Status „Vehicle Detect“ und befindet sich auf der linken unteres Seite etwa in der Mitte der letzten 3 Stege der Griffelung (Von mir Grün markiert und angeschnitzt )

Der andere Reed wird zum Signalisieren des Ladeendes bei etlichen Säulen benötigt und befindet sich auf der rechten oberen Seite , etwa in der Mitte der Griffelung (Von mir Rot markiert und angeschnitzt )


Damit ist wie folgt umzugehen:


Normale Ladestation (99% aller Lademöglichkeiten)

1.Stecker einstecken.

2.Ladung beginnen.
Schlüssel, Knopf, App, RFID oder automatisch (Messemodus).

3.Ladung beenden.
Schlüssel, Knopf, App, RFID oder halt oberer REED.

Bei den meisten Säulen im Messemode beginnt die Ladung wieder sehr rasch.
Mitunter muss der Kontakt beim Abziehen permanent geöffnet sein.

Bei anderen Säulen wiederum lässt sich die Ladung nicht durch den oberen Reed beenden.
Sie wird meist nur kurz unterbrochen.

Dann muss die Ladung erst anderweitig beendet werden.
(TNM Stationen sind so ein Fall. Trennung nur mit RFID)


Der Sonderfall bei widerspenstigen Säulen (1% benötigt den Status „Vehicle Detect“)
(Walli, Keba Säulen, Veniox usw.)

Vorgehen wie folgt.

1. Magnet an den unteren Reed (grün) halten.
Man kann ihn auch leicht klacken hören wenn man nicht sicher ist ob die Position richtig ist. Leider gibt es dafür keinen Indikator.
Hab die Erfahrung gemacht, dass man die mitgelieferten Magneten am besten parallel zum Griff halten sollte.(Löcher parallel zum Kabel)

2. Während man den Magneten festhält, Ladevorgang starten. (Oder Säule startet den Vorgang von selbst)
Jetzt hört man meist ein klacken.
Säule und Stecker sind im "Vehicle Detect“-Zustand.

3. Magnet abziehen.
(Wechsel auf "Charge Ready")
Jetzt sollte der Schütz zu hören sein, Strom fließt.

Mit ein wenig Übung sollte das einfacher werden.

Es gibt auf dem Markt auch sehr kleine (wenige Millimeter) aber starke Magnetplättchen.
Der REED sollte stark genug sein um diese anzuziehen. Somit kann man sich die Sache etwas einfacher machen.

4. Ladung beenden. Schlüssel, Knopf, App, RFID oder halt oberer REED.

Gruß
Frank

1. dingdong / CEE 16A Angekommen.
2. tscheims / Schuko Angekommen
3. Challenger / Schuko Angekommen
4. brunbjoern / Schuko Angekommen.
5. Ecomatic / CEE 16A Angekommen
6. tomlbg / Schuko Angekommen
7. Hotrodder / CEE 16A Versand
8. shthpnz / Schuko Angekommen
9. JG99 / Schuko Angekommen
10. ThiloSchweizer / Schuko Angekommen
11. Ibo Abi / Schuko Angekommen
12. BinKino / Schuko Angekommen
13. max_tirol / Schuko Angekommen
14. witzy / CEE 16A Angekommen.
15. Vandersam / Schuko Angekommen.
16. MiG / Schuko Angekommen
17. Pendragon / Schuko Angekommen
18. Volker M / Schuko Angekommen
19. villadsen / CEE 16A Versand
20. Quarz / Schuko Angekommen
21. MUC / Schuko Angekommen.
22. MUC / Schuko Angekommen.

Hallo Frank,

Vielen Dank. Päckchen kam. Sehr schöne Arbeit.

Lieben Gruß nach Berlin

Thilo

Yeah! Auch angekommen, Danke! [img]http:/a68k.de/xxx/danke2.gif

Genial perfekt!

Auch hier angekommen - Danke vielmals
gruss
Ibo

Angekommen, Danke

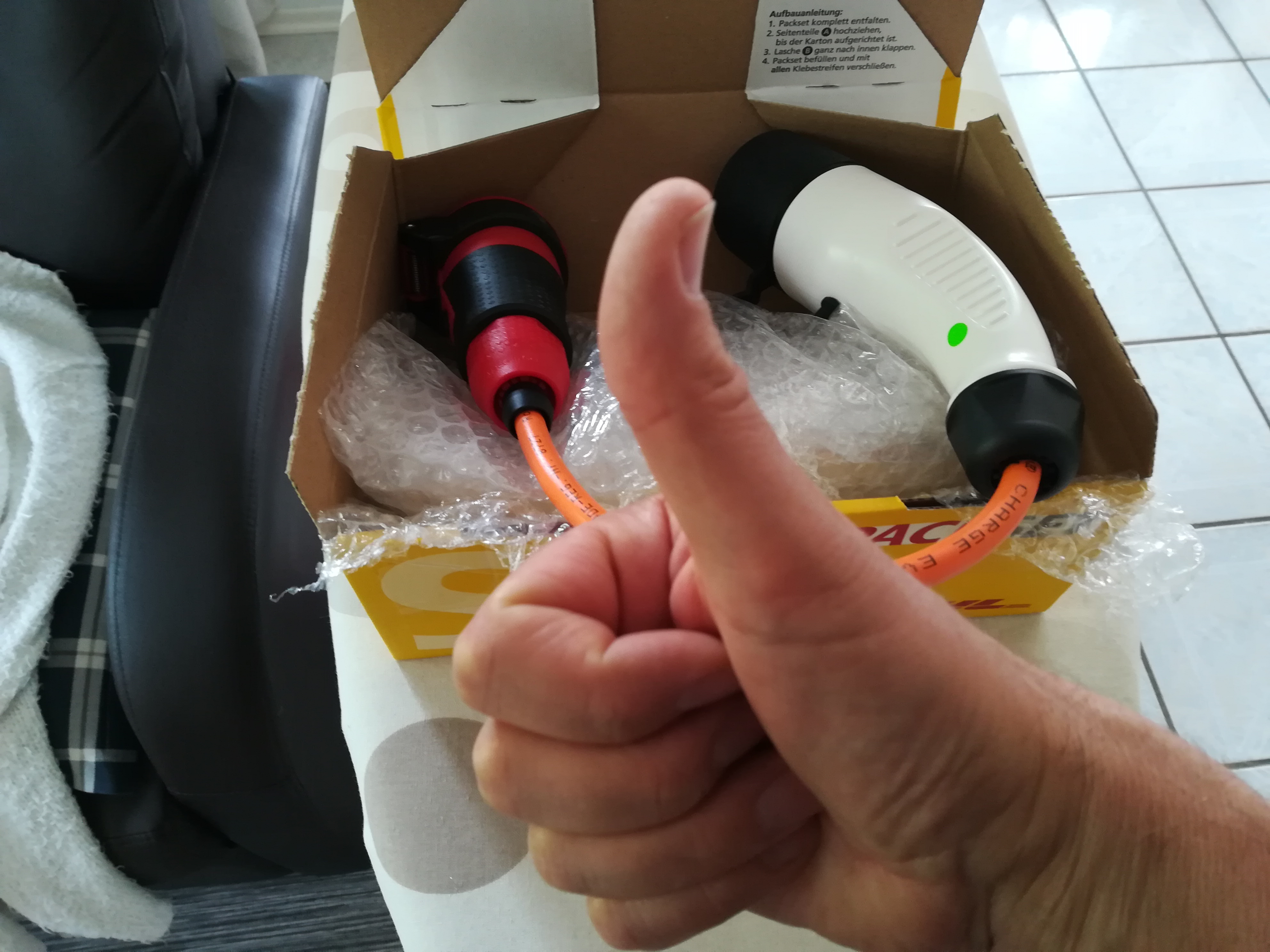

Gerade hat der Hermes Mann mit einem DHL Karton an der Türe geklingelt...

Hier auch angekommen. Dankeschön
Magnetversteck hinter CEE-Dosenklappe wurde auch entdeckt

Auch bei mir angekommen. Sieht super aus.
Habe mich heute bei einer Ladestation angemeldet.
Mal sehen ob ich das mit Adapter schnalle - verstehe nur Bahnhof was die Magnete betrifft.
Aber die Station ist immer leer - da kann man in ruhe probieren

Pendragon schrieb: Auch bei mir angekommen. Sieht super aus.
Habe mich heute bei einer Ladestation angemeldet.
Mal sehen ob ich das mit Adapter schnalle - verstehe nur Bahnhof was die Magnete betrifft.
Aber die Station ist immer leer - da kann man in ruhe probieren

na wenn die leer ist bringt das ja auch nichts

Wenn die Station leer ist, leicht schräg halten, die Elektronen rollen dann in deinen Akku

1. dingdong / CEE 16A Angekommen.
2. tscheims / Schuko Angekommen
3. Challenger / Schuko Angekommen
4. brunbjoern / Schuko Angekommen.
5. Ecomatic / CEE 16A Angekommen
6. tomlbg / Schuko Angekommen
7. Hotrodder / CEE 16A Angekommen
8. shthpnz / Schuko Angekommen
9. JG99 / Schuko Angekommen
10. ThiloSchweizer / Schuko Angekommen
11. Ibo Abi / Schuko Angekommen
12. BinKino / Schuko Angekommen
13. max_tirol / Schuko Angekommen
14. witzy / CEE 16A Angekommen.
15. Vandersam / Schuko Angekommen.
16. MiG / Schuko Angekommen
17. Pendragon / Schuko Angekommen
18. Volker M / Schuko Angekommen
19. villadsen / CEE 16A Angekommen.
20. Quarz / Schuko Angekommen
21. MUC / Schuko Angekommen.
22. MUC / Schuko Angekommen.
