Hi.

Sachtesachte... wer wird denn gleich...
"Früher" war das kein Problem... " heute" mit den modernen Schaltnetzteilen/ Frequenzumrichtern und was sonst noch lustig Oberwellenbelastung produziert " kann " das zu erhöhtem bzw. zu hohem Neutralleiterstrom führen. Imho wurde da vor einiger Zeit die 0100 angepasst.

Blöd wäre auch ein N-leiter bruch... hatten " wir" doch schonmal auf ner Ladeparty? Live erlebt hab ichs schon mal auf ner Massen LAN Game... das haben nicht viele Rechner gepackt...

GeraldR schrieb:

Rechner-Neutralleiterstrom im Drehstromnetz

Im unseren hypothetischen Fall wäre das z.B. 2300VA Ladegeräte - 10A Steckdose L1 - 10A Steckdose L2 - 0A L3 (nicht verwendet)
Antwort: 10A Neutralleiterstrom

Also wäre auch die Steckdose an der Wand im OP problemlos mit 2x10A bei einem 5 adrigem Kabel beschickbar.

Dieser "Dreh"-Strom macht mich ganz kirre, der ist immer anders als man denkt

Drehstrom ist eh watscheneinfach.
Alle 120° Phasenverschiebung kriegst a Tetschn, wennst antatschst.
Unter Zuhilfenahme vom Nullleiter sogar Gnackwatschn.

Pfälzer68 schrieb: Hi.

Sachtesachte... wer wird denn gleich...
"Früher" war das kein Problem... " heute" mit den modernen Schaltnetzteilen/ Frequenzumrichtern und was sonst noch lustig Oberwellenbelastung produziert " kann " das zu erhöhtem bzw. zu hohem Neutralleiterstrom führen. Imho wurde da vor einiger Zeit die 0100 angepasst.

Blöd wäre auch ein N-leiter bruch... hatten " wir" doch schonmal auf ner Ladeparty? Live erlebt hab ichs schon mal auf ner Massen LAN Game... das haben nicht viele Rechner gepackt...

Stimmt früher waren zumindest in Ö geringere N Leiter Querschnitte ab 25m2 ? erlaubt. Heute mit Frequenzumformern/ Schaltnetzteilen - Oberwellenmist muss der N Leiter immer die Dimension des Aussenleiter haben

AlexDL schrieb: Was das für die N-Belastung der CCE 16A und 32A Bastellösungen bedeutet, die hier im Forum vorgezeigt werden, mag sich jeder selbst beantworten.

Liebe Grüße

Alex

Bastellösung wäre mehr so Russische Dorfverteilung.
Ich bin weder lebensmüde(auch wenn es bei dem ein oder anderen den Eindruck hinterlässt) noch möchte ich andere umbringen! (na, den ein oder anderen vielleicht doch, aber die fahren alle dicke Verbrenner).
Ich habe bei all meinen "Bastellösungen" immer auch einen Querschnitt größer genommen wie rechnerisch nötig gewesen wäre!!!!!

Zuhause toaste ich ich auf blanken Kabeln, aber da bin ich alleine.

GeraldR schrieb: Stimmt früher waren zumindest in Ö geringere N Leiter Querschnitte ab 25m2 ? erlaubt. Heute mit Frequenzumformern/ Schaltnetzteilen - Oberwellenmist muss der N Leiter immer die Dimension des Aussenleiter haben

Also so dicke Kabel hattebn wir an der HTL nie behandelt

carbon_compound schrieb: Drehstrom ist eh watscheneinfach.
Alle 120° Phasenverschiebung kriegst a Tetschn, wennst antatschst.
Unter Zuhilfenahme vom Nullleiter sogar Gnackwatschn.

Moin.

Erläutere Er bitte für Preisn die Begrifflichkeiten näher...

Imho ist eine "Gnackwatschn" doch höher zu bewerten als eine " Tetschn ?
Das spräche dann aber für eine gegenteilige Zuordnung der im Berührungsfall anliegenden Spannung... ah, ich sehe gerade, Er meint die über einfachen Erdschluss erfolgende Kontaktierung versus die der gleichzeitigen mittels Neutralleiter und Aussenleiter... das sind ja bestenfalls nur 230V...
Besser ist noch der Griff hinter die schlecht angebrachte Sammelschiene die alle 3 Aussenleiter an Zeige, Mittel und Ringfinger bringt - wahrlich interessante Stomflüsse in der Hand...

brunbjoern schrieb: Ok, welchem Einkaufszentrum wollen wir als nächstes durch die geballte Forums-Macht zu einer Twizy Steckdose verhelfen?

Wie wäre es mit der Wiesdorfer Rathausgalerie in Leverkusen?

Pfälzer68 schrieb:
Erläutere Er bitte für Preisn die Begrifflichkeiten näher...

.

<OffTopic>
Wenn ich hier auch noch mal meinen Senf zugeben darf

AlexDL schrieb:
5 adrige Kabel sind heutzutage mit PE (grüngelb), N (blau) und L1, L2 und L3 - (schwarz, braun, grau) farbig codiert. Pfuschen lässt sich das schon - indem Du den grauen Leiter in der Unterverteilung auf N auflegst. Der VDE entspricht das sicherlich nicht, in öffentlichen Parkhäuser niemals zulässig. Technisch funktioniert das vielleicht, weil auch mehrere Sicherungen sich einen PE-Leiter teilen können.
Also: Nicht nachmachen!
Gruß
Alex

Hier hat Alex ja selber schon gesagt: Auf keinen Fall machen! Ganz böser Unfug!

TwizyChrisy schrieb:
Ich dachte eher so:
Steckdose 1 schwarz/blau/gn-ge
Steckdose 2 braun/blau/gn-ge
Licht etc. grau/blau/gn-ge
Ich beginne zu ahnen wo das "Problem" sein könnte..... der N (blau) bekommt zu viel ab

Wenn ich da mal Licht ins Dunkle bringen darf.
Prinzipiell ist unser Stromnetz mit Wechselstrom aufgebaut. Der heisst so, weil die Spannung sinusförmig zwischen Plus und Minus hin und her wechselt. Nach 360° (oder 2 * Pi) ist ein Plus/Minus-Wechsel vorbei und es geht von vorne los.

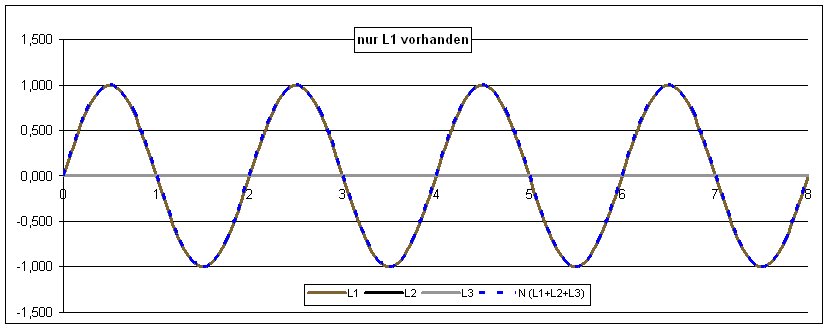

Habe ich nur eine Phase (L1) (und habe ein rein "ohmschen" Verbraucher) fließt im Nullleiter (N) der gleiche Strom, wie in der Phase.

Der Drehstrom, den man ins Haus bekommt, heisst so, weil die Sinuswellen der drei Phasen um 120° verschoben zueinander sind.

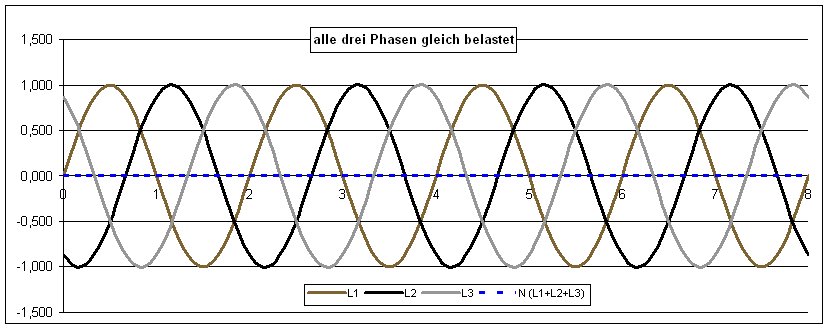

Werden nun alle Phasen gleich belastet (drei Twizys laden gleichzeitig) addieren sich im Nullleiter die jeweiligen Ströme zu Null, es fließt also kein Strom im Nullleiter!

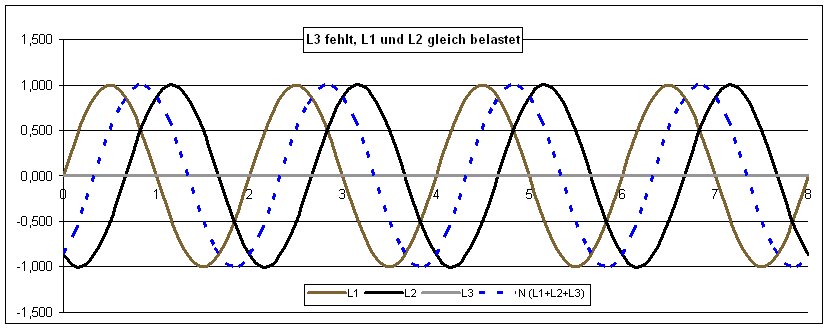

Schließe ich jetzt z.B. an eine Ladelolita nur zwei Twizys an, passt das Nullsummenspiel nicht mehr. Durch die Phasenverschiebung von L1 und L2 ist der resultierende Strom im Null-Leiter aufgrund der Addition der Ströme von L1 und L2 zwar verschoben zu diesen, aber maximal so hoch, wie in einem Leiter einer Phase.

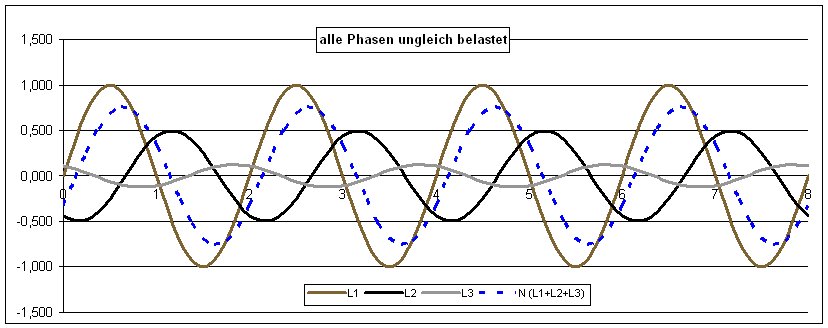

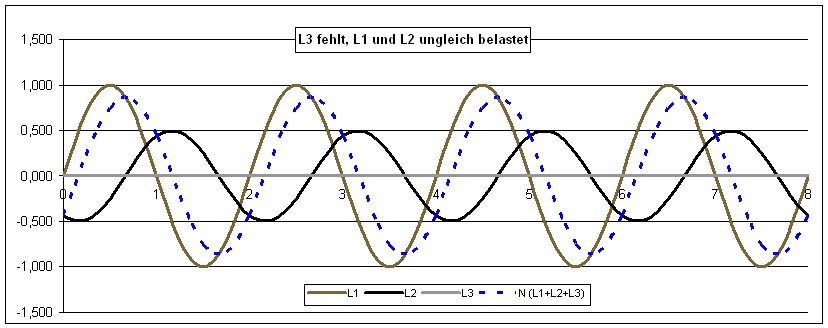

Reduziert an der Ladelolita ein Twizy seine Ladeleistung früher als der andere (oder ich schließe einen Wasserkocher anstelle eines Twizys an ) (das ist die sogenannte "Schieflast"), verschiebt sich der Strom im Nullleiter weiter und ist immer niedriger, als der Maximalstrom einer Phase.

Das gleiche Prinzip gilt dann natürlich auch für drei Twizys an der Ladelolita (oder neun Twizys am Ladehorst) die alle gleichzeitig mit unterschiedlicher Leistung laden. Der Verlauf des Stroms im Nullleiter verschiebt sich irgendwohin, der Strom in diesem ist aber immer niedriger, als der Maximalstrom in einem Leiter der drei Phasen.


Achtung! Wissen für Fortgeschrittene!
Dies gilt für alle rein "ohmsche" Verbraucher (also z.B. die gute alte Glühbirne). Sind Kondensatoren und Spulen im Spiel, kann sich der Strom im Verhältnis zur Spannung verschieben und dies kann dazu führen, dass sich tatsächlich der Strom im Nullleiter zu einer höheren Summe addiert, als in einem Leiter einer Phase fließt.

Im Thread zur Vorstellung des i-Pace www.twizy-forum.de/sonstige-hersteller/8...e-tesla-killer-stromt-vor-100-000#157064 haben wir über das vermutlich einphasige Laden gelästert. Dies ist deswegen so kritisch, weil dies Schieflast fördert und zu Problemen des Netzes führt. Laden z.B. an einer Säule zwei i-Pace gleichzeitig und nutzen beide nur den L1 wird diese Phase sehr stark belastet, die anderen gar nicht. Spinne ich den Gedanken weiter und habe sechs Säulen (oder einen Häuserblock) mit je zwei i-Pace die jeweils ordentlich Strom auf einer Phase ziehen, ...
Einphasiges Schnellladen (nicht der Twizy ) sollte daher im Privatbereich dringend vermieden werden!
</OffTopic>

... sachichdoch...

Akku61 schrieb: <OffTopic>
Wenn ich hier auch noch mal meinen Senf zugeben darf

Mann Mann Mann, für was so ein Statistikfälscher alles gut ist !
Der nächste Horst wird gleich ein ganzes Kilo leichter, ich sach nur Querschnitt

dingdong schrieb: Der nächste Horst wird gleich ein ganzes Kilo leichter, ich sach nur Querschnitt

Musst halt dann nur immer drei Twizzels greifbar haben oder mit drei Ladern synchron dreiphasig laden...

Irgendwie ist das für einen gerade aus denkenden Menschen echt spooky. Wenn man auf 2 Phasen 10A zieht wird der Nuller weniger belastet als wenn man nur einmal

Krasser Mist

Das ist weil 120° phasenverschoben.
Nicht zu verwechseln mit Steirern. Die sind furchtbar verschroben.
