Zusatzlüftung Ladegerät

Moin.

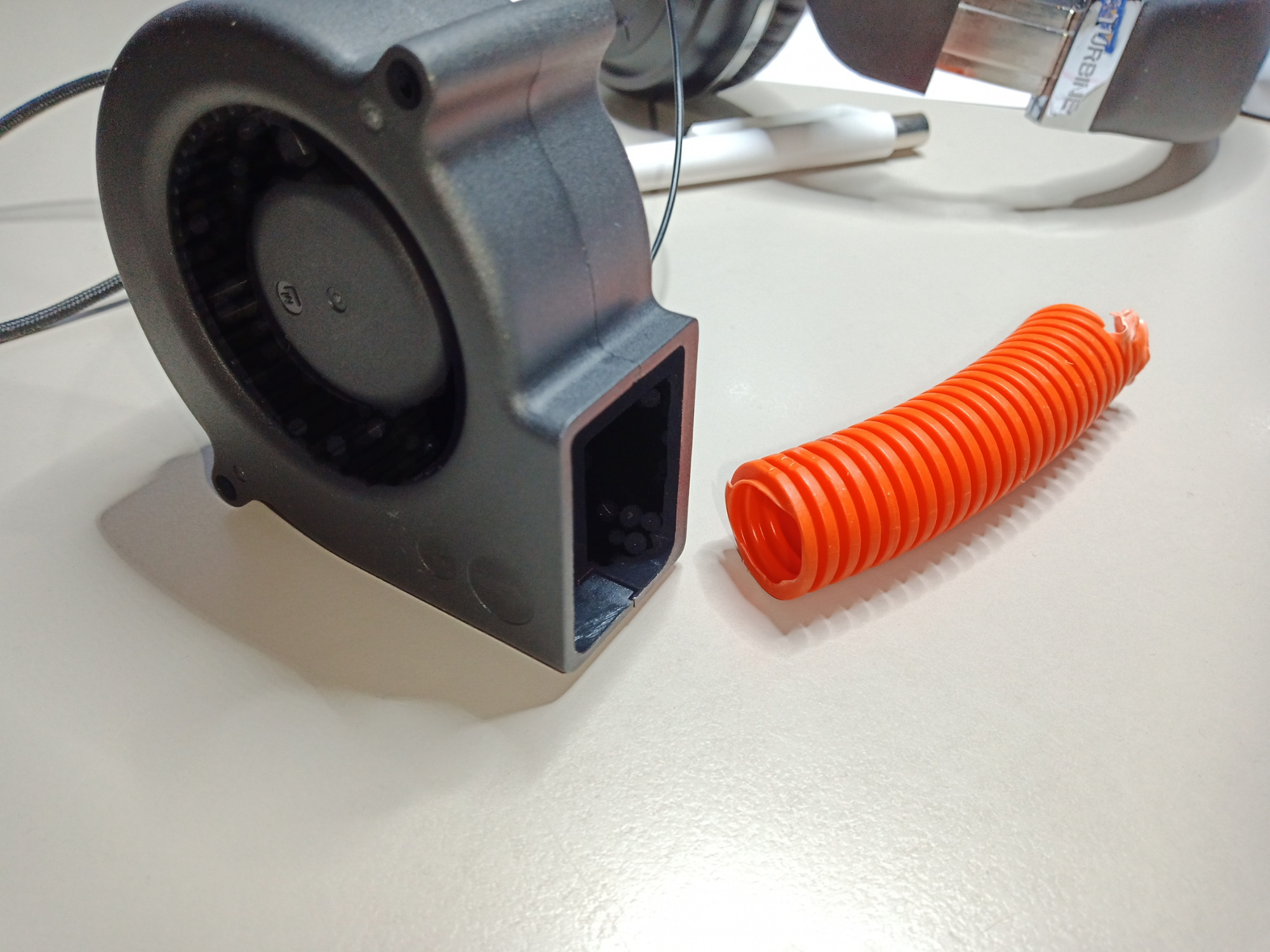

... datt Ding ist mir kürzlich zugelaufen... jetzt müsste nur noch "das Runde ans Eckige", sprich ich müsst einen Adapter 3D-Drucken. Könnte einer der DruckdateiNerds sowas erstellen? Drucker hab ich, nur keine Zeit mich in eins der Programme einzuarbeiten.

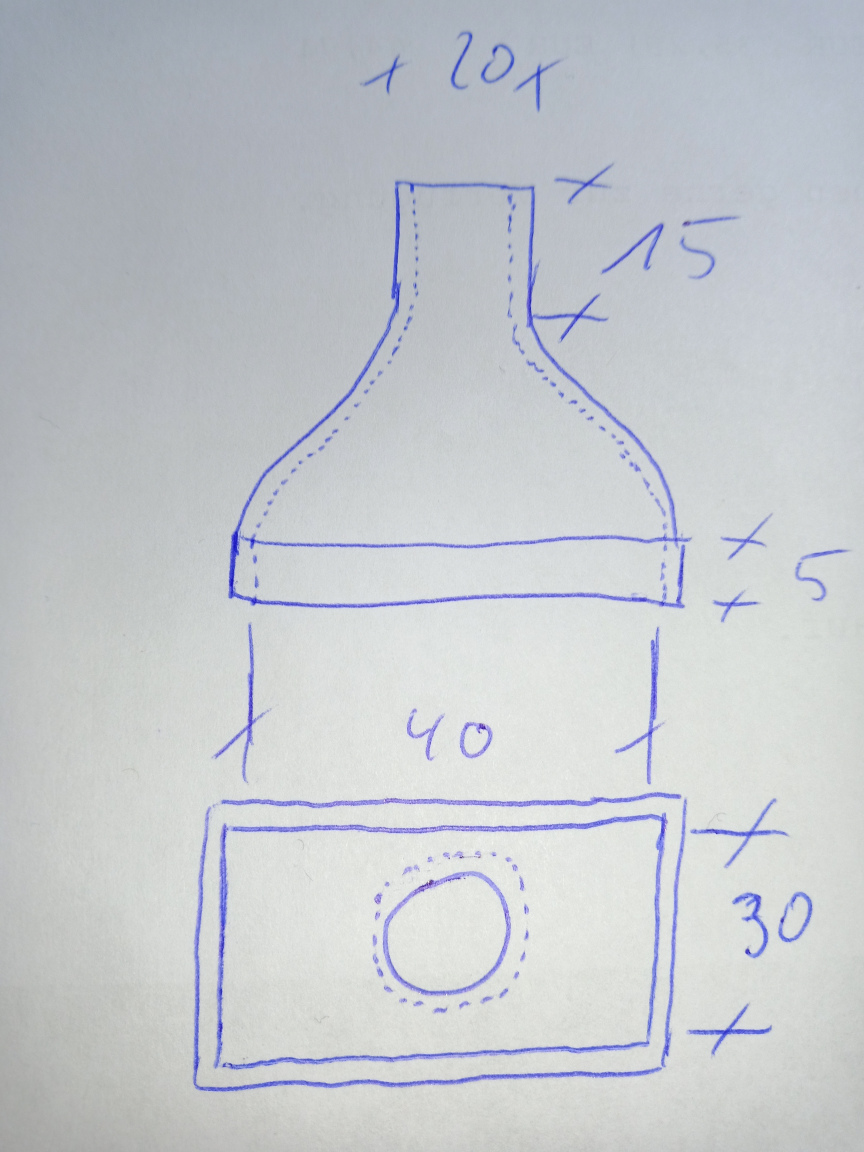

Der Lüfterausgang hat 30x40mm, das müsste dann das Innenmaß des Adapters sein, 5mm tief bis der Übergang auf das Runde beginnen darf. Der Aussendurchmesser des runden Teils dann 20mm, 15mm Zylindrisch. Gesamtlänge des Adapters irgendwo zwischen 30 und 40mm. Wandstärke 2-3mm.



Damit will ich einen Versuch mit aktiver Innenkühlung starten, der Ansaugteil wird mit einem Filter irgendwo möglichst trocken verbaut, der Auslass bekommt nur ein kurzes Stück mit nem Membranventil.

Wo genau willst du den denn verbauen? Ist wichtig für das Druckmaterial, PLA ist nix für höhere Temperaturen dafür recht easy was den Druck angeht, ABS ist etwas mies zu drucken aber dafür haltbar. PLA plus ist ein Kompromiss aus beiden.

Moin.

K.A., muss noch checken wo ich den Schlauch hingelegt bekomme.. ideal wäre rechts zwischen Handschuhfach und Mittelträger. Auf jeden Fall wirds ohne direkte Sonneneinstrahlung. Drucken kann ich beides.

hallo klaus
dir ist aber schon bekannt, dass so ein schlauch eine spassbremse ist beim saugen oder blasen???

euer werner ad

Also wird das quasi wie die Lüftung bei einem "großen" Auto?
Werner hat recht, der Querschnitt und der Schlauchtyp (innen geriffelt) kann dich ärgern. Besser ist ein glatter Schlauch und vielleicht das ganze 2x nebeneinander, dann ist der Gegendruck wesentlich geringer.

Moin.

Ja.. ja.. und ja..

Ernsthaft, Leute! Schonmal versucht einen formstabilen 20mm Kunststoffschlauch ohne die Riffelung in den Platzverhältnissen des T zu verlegen? Oder gleich 2? Ich hab den Lüfter mit Klebeband grob drangepappt, schon mit 9V kommt ausreichend Luftmenge an. Es geht nur darum die Innentemperatur ein paar Grad zu senken, da ist alles besser als das geschlossene Gehäuse. Anschluss geht nur rechts/links, wobei rechts imho schon die Durchführung der originalen Lüfterleitung weichen muss. Das alles muss wieder IPx werden. Ob das Innenleben dann die zwangsweise "Befeuchtung" durch die Aussenluft übersteht werd ich dann irgendwan merken. Imho wird sich das aber durch den Einsatzbereich relativieren, ich brauch die zusatzkühlung ja nicht bei Regen und 15° ... Klimawandel, ya know?

Ich mag die Idee, ich glaube ich suche mal mein Gebläse aus meiner Kramkiste raus willst das dann fernsteuern oder im laufenden Betrieb benutzen?

@admins eventuell hier den Thread abtrennen als eigenes Thema?

Der gewählte Lüfter ist auch viel besser als die Axiallüfter. Radiallüfter können mehr Druck erzeugen.

Stolte schrieb: Radiallüfter können mehr Druck erzeugen.

Moin.

.. so war der Plan..


... aber wartet lieber bis ich das Ding ein paar Monde in Betrieb hab, ich hab ein 2. Ladegerät als Reserve... die Luftfeuchte könnte ein Problem werden... ich muss noch dierse Filter ausprobieren. Ein K&N wird wohl eher nicht funzen, da röchelt der Lüfter ab..

Ich glaube ich würde eher eine Berieselungsanlage installieren. Bei unserer Fahrt H-M zum BTT haben wir die Lader an den ganz warmen Tagen einfach alle 10 Minuten etwas mit Wasser benetzt und man konnte quasi sofort sehen, dass die Temperatur im Inneren runter und die Ladeleistung hoch ging.

Pfälzer68 schrieb: jetzt müsste nur noch "das Runde ans Eckige", sprich ich müsst einen Adapter 3D-Drucken. Könnte einer der DruckdateiNerds sowas erstellen? Drucker hab ich, nur keine Zeit mich in eins der Programme einzuarbeiten.

Der Lüfterausgang hat 30x40mm, das müsste dann das Innenmaß des Adapters sein, 5mm tief bis der Übergang auf das Runde beginnen darf. Der Aussendurchmesser des runden Teils dann 20mm, 15mm Zylindrisch. Gesamtlänge des Adapters irgendwo zwischen 30 und 40mm. Wandstärke 2-3mm.

Schau dir mal dieses Video mal an.

Wenn sich niemand anderes findet, kann ich mal versuchen das auf deine Bedürfnisse um zu stricken und noch beidseitig die zylindrischen Bereiche dran zu pappen.
Das sollte doch dann in etwa passen, oder?

Verstehe mich aber nicht als Nerd, deshalb wird das harte Arbeit für mich.
Wenn sich also jemand anderes findet, dann drängel ich mich nicht vor.

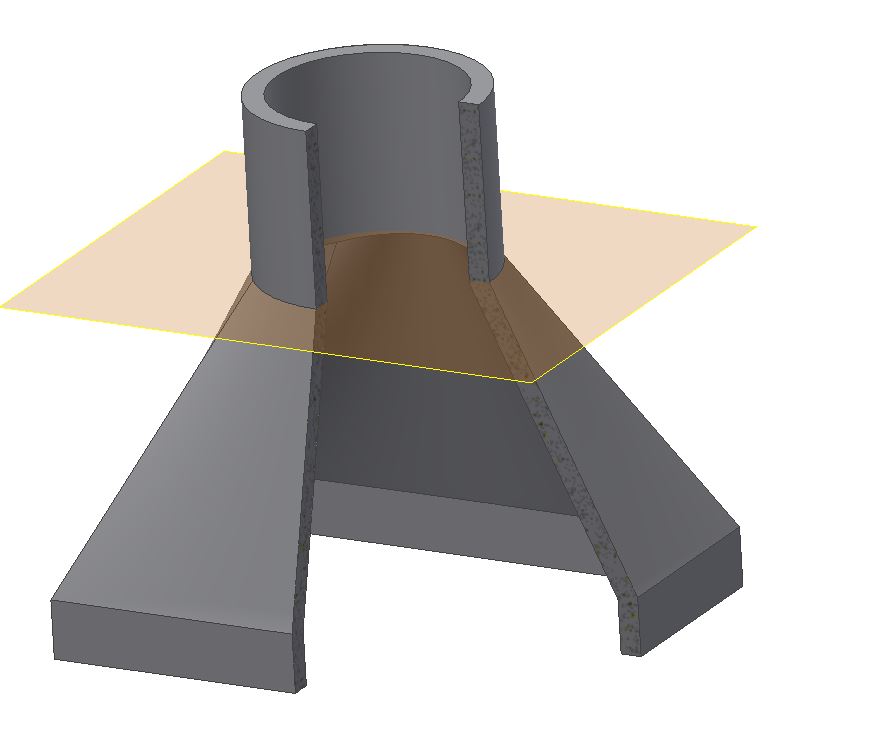

bitteschön. hat 4 Minuten mit Inventor 2013 gedauert. Ein Maß hast du nicht benannt, ich habe es mit 25mm angenommen. Wandstärke ist 1,8mm oder 4 Perimeter. Die txt einfach in stl umbenennen

stromkreisparadies schrieb: . Ein Maß hast du nicht benannt, ich habe es mit 25mm angenommen. Wandstärke ist 1,8mm oder 4 Perimeter. Die txt einfach in stl umbenennen

Thx!
Welches Maß meinst Du? Die Gesamthöhe ist egal.

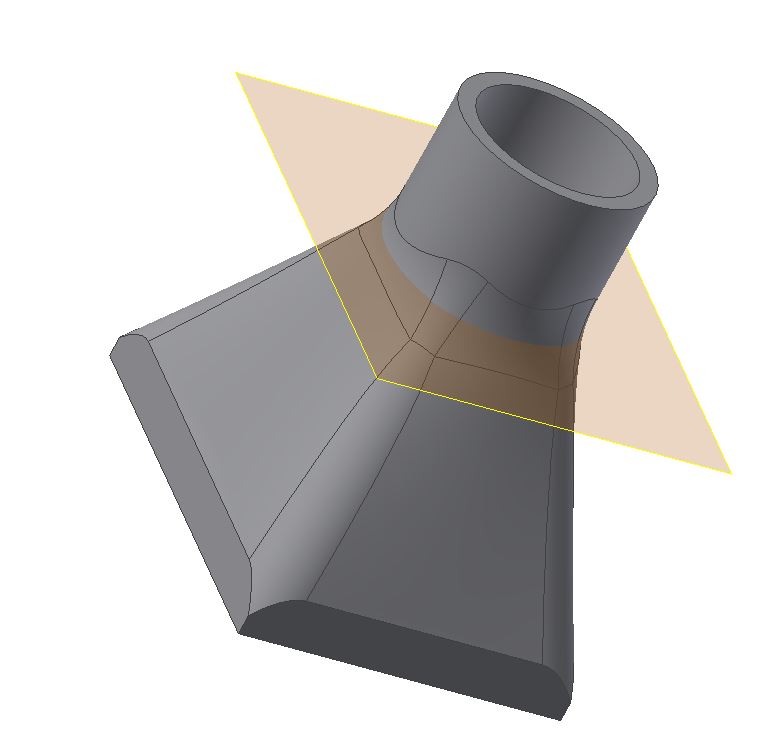

ja quasi die Gesamthöhe. Für die Konstruktion ist die nicht egal, weil die Zeichnung damit nicht ausreichend bestimmt ist. Es ergibt sich auch der Winkel des Übergangs. Habe nochmal die Ecken abgerundet.
Drucke es am besten mit PETG, das ist "Temperaturbeständig" und gut zu verarbeiten.

Bingo! 1000 Dank!
