Soundanlage mit Bluetooth für unter 70 Euro

Hallo zusammen,

ich habe bevor ich mich hier angemeldet habe, viel im Forum gelesen. Da der Twizy ja viele Standard-Dinge eines Autos nicht hat, ist er ein Fahrzeug der individuellen Lösungen. Das finde ich ganz schön. Inspiriert vom Forum habe ich mir diese Lautsprecher bestellt, die schon in einem anderen Thread empfohlen wurden: Pioneer TS-1002i Vorteil ist, dass sie schon die richtigen Anschlüsse für den Twizy haben, also einbauen, anschließen, glücklich sein.
Ich wollte keine aufwändige Radio-Lösung für den Twizy, sondern einfach eine Lösung mit der ich mein Handy per Bluetooth koppeln kann und optional ein Radio dranhängen kann. Bei meiner Suche ist mir dieser kleine Geselle aufgefallen: Nobsound NS-10G Mini Bluetooth 4.0 Digitaler Verstärker; 100W HiFi Amp mit Netzteil

Das sah mir doch ideal aus, ein Verstärker direkt mit Bluetooth integriert. Ich habe mir also noch irgendeinen ISO-Kabel-Adapter bestellt, wo ich alle irrelevanten Kabel abgeknippst habe außer Klemme 30, 31 & 15 und die Lautsprecherleitungen. Und ein paar Hohlstecker um die 12Volt vom Fahrzeug um auf den Eingang vom Verstärker zu bekommen.

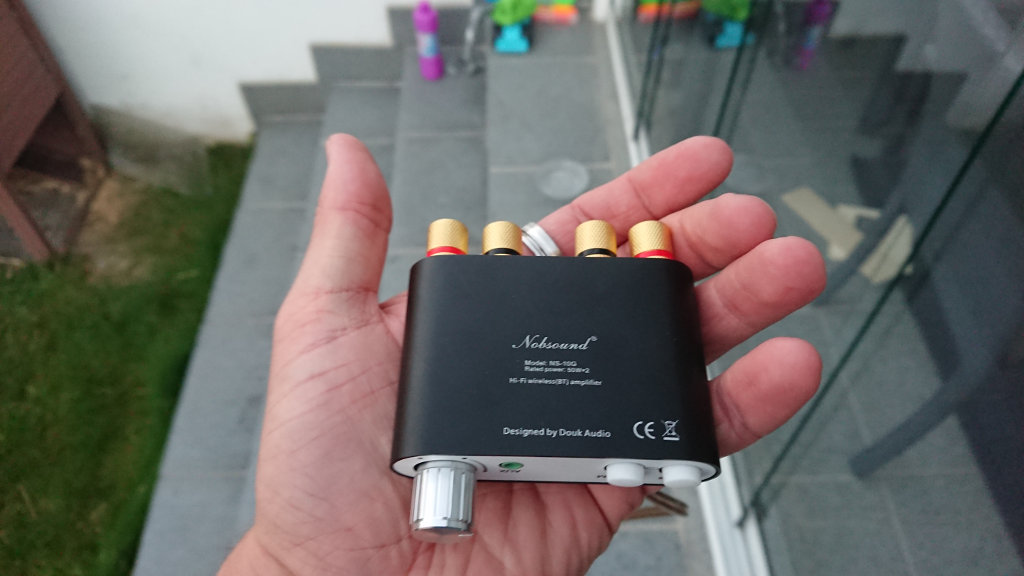

Der Verstärker ist wirklich winzig und passt prima in die Handfläche. Hat aber sogar Bananenterminals mit vergoldeten Kontakten. Da es ein digitaler Class D Verstärker ist, ist entwickelt er nicht so eine Wärme. Die Bluetoothkopplung ist problemlos. Gerät auswählen, wird gekoppelt, fertig. Vorne ist noch eine AUX Buchse, wo man bei Bedarf noch ein beliebiges Radio nachrüsten kann (z.B. UKW oder DAB+, damit ist man flexibel).

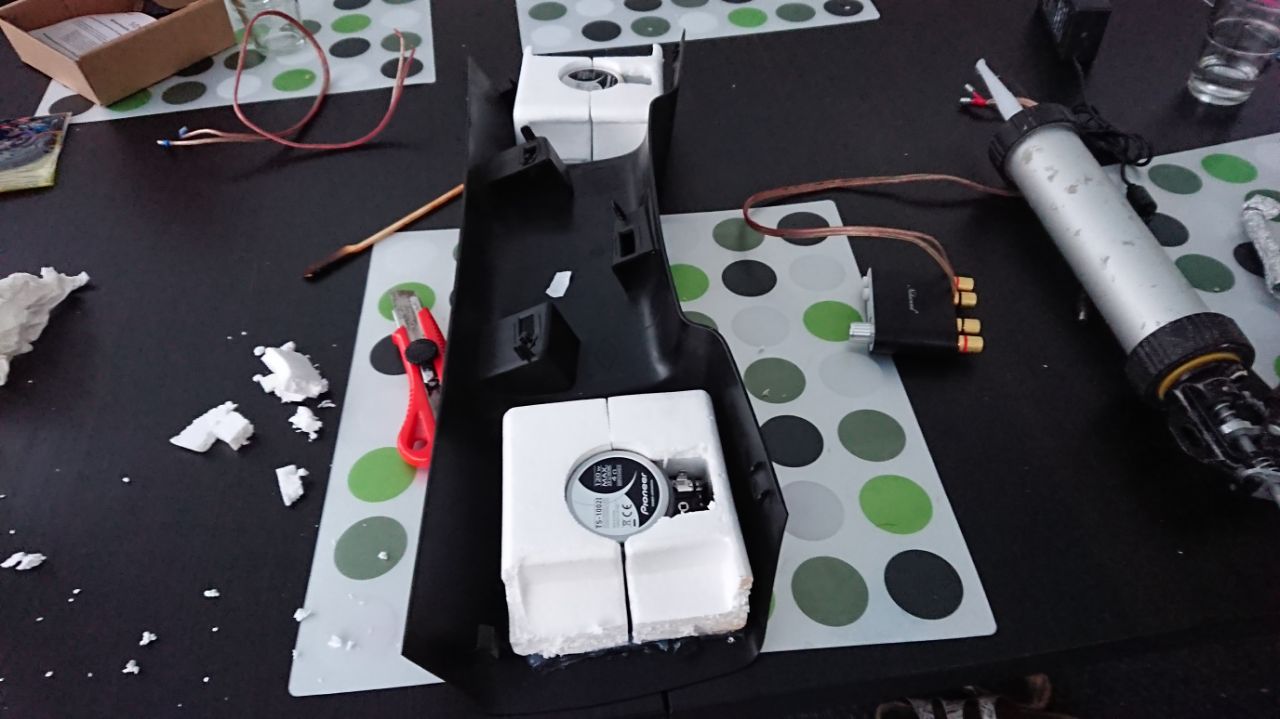

Für die Lautsprecher habe ich mir erst einen Holzadapter gesägt, den ich in die Lautsprecherbrücke einbauen wollte. Da ich aber kein Holz mehr für einen zweiten Adapter hatte und es Samstagabend war, wollte ich das ganze Zeugs erst wieder einpacken. Beim Einpacken fiel mir die Lösung dann wie Schuppen von den Augen. Die Lautsprecher wurden doch in erstklassigen Haltern geliefert: Passgenau und da wackelt nichts. Also einmal das Styroporteil aus der Verpackung halbiert und mit Silikon in die Brücke geklebt. Danach ins Fahrzeug gebaut. Fertig.

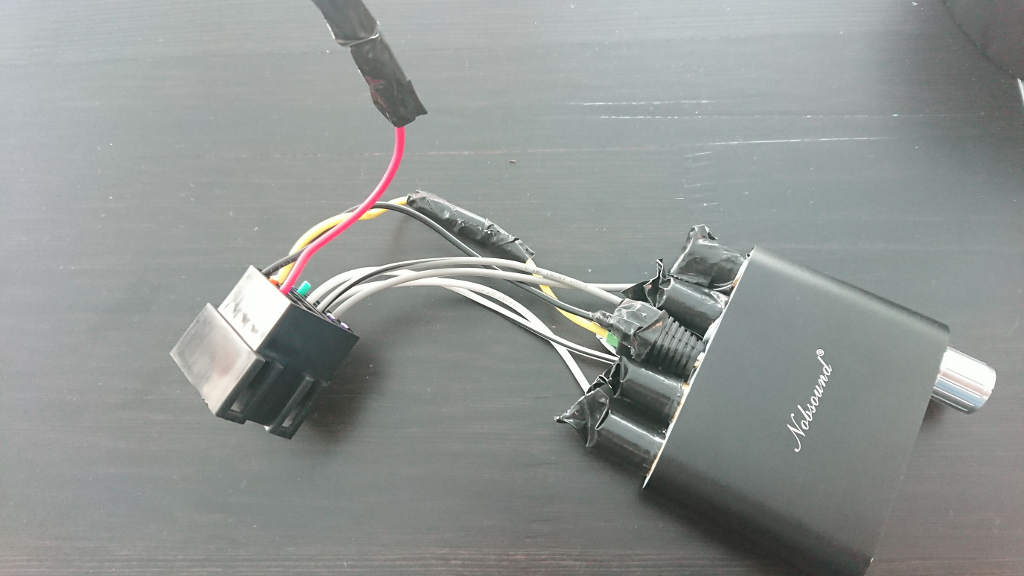

Den Verstärker habe ich dann an das ISO-Kabel angeschlossen. Ich habe die Stromversorgung an Klemme 15 gehängt, damit der Verstärker auch aus ist, wenn das Fahrzeug aus ist. Die Klemme 30 habe ich aber für alle Fälle nicht abgeknipst. Danach habe ich alles mit Isolierband abgeklebt, damit es nicht aus Versehen zu einem Kurzschluss kommt.

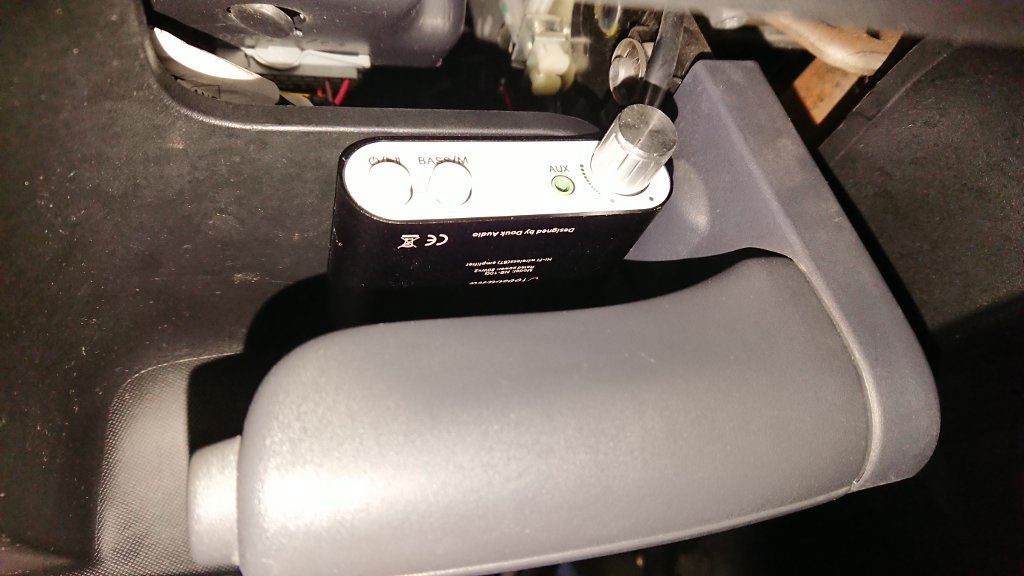

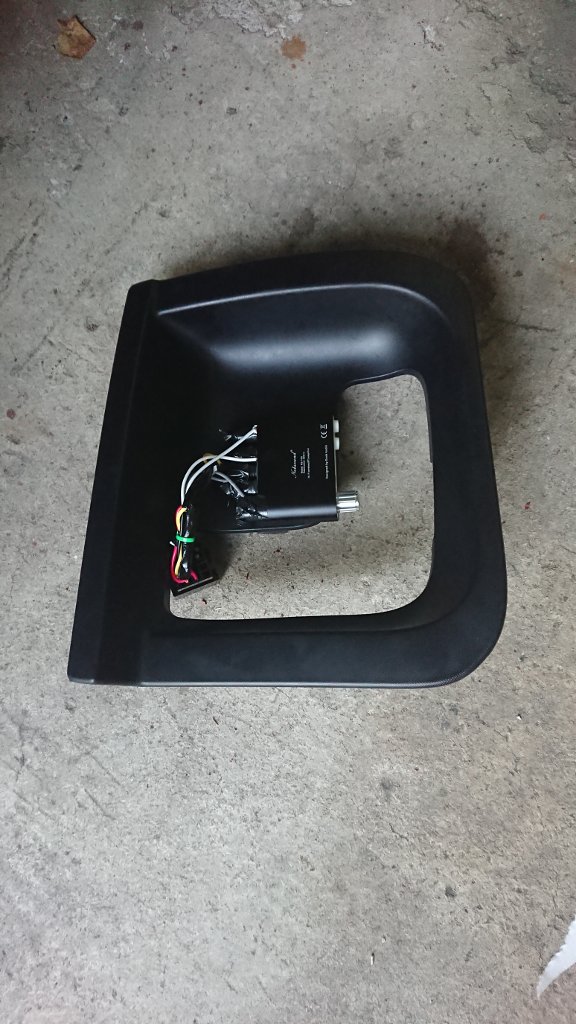

Dann habe ich den Verstärker mit Silikon auf die Verkleidung des Sicherungskastens geklebt und zwar an die Kante. So kann man ihn prima über der Handbremse ertasten aber nicht von außen sehen.





Die Bedienung des Verstärkers ist einfach. Den Ein/Aus-Taster länger festhalten, dann kommt eine Sprachmeldung, dass er im Bluetooth Modus ist. Wenn ein Handy gekoppelt wird, dann ertönt noch ein Ding-Dong. Klickt man dann kurz auf die Taste, drückt es "Play" am Musikplayer. Über die andere Taste kann man die Quelle wählen (Bluetooth oder AUX) oder wenn man sie länger hält das Klang-Preset ändern. Klingt im Twizy passabel. Ich habe sie vorher an meinen alten Wohnzimmerboxen getestet, da klang der Verstäker für sein rund 35 Euro erstaunlich gut.

Farnsworth

Pragmatische Lösung. Vor allem das mit den Boxen in das Styropor verpacken.
Klasse Idee und einfach umgesetzt.

Eine überlegenswerte Alternative.
Sollte ich ein intaktes Handschuhfach rechts für mein zersägtes anfinden (es wurde ein Radio reingeschnitzt und die Verkabelung zerstört) überleg ich mir das.

Hallo Farnsworth,

vielen Dank für deinen Beitrag. Klingt vom Aufwand- / Nutzenverhältnis prima.
Habe mich also aufgemacht, deinen Vorschlag auch bei mir in die Tat umzusetzen.
Lautsprecher sind bereits verbaut, auch da hattest du ne tolle Idee.
In deiner Übersicht bin ich leider da ausgestiegen, wo es für Insider sicherlich ganz klar wird.
1. Ich finde die Enden der Lautsprecher im Handschuhfach nicht (habe mal ein Foto angehängt, wo ich es vermute, ISO-Stecker unten im Bild?, aber das ist mir zu vage).
2. Klemme 15? scheint das Zündschloß zu sein. Ist von dort die Stromversorgung für den Verstärker gekommen?
3. Klemme 30? Nicht von der eingeschalteten Zündung abhängig? Wo finde ich die?
4. Klemme 31? Für was war die gleich?
5. Auf deinem 3. Bild, das gelbe Kabel? Die schwarz-weißen 2 x rechts und links - Lautsprecher, das schwarze in der Mitte - Stromversorgung. Für was wäre das gelbe?
Sorry für die vielen blöden Fragen, die elektrisch versierte zum Augenrollen veranlaßt, aber meine Kenntnisse über Elektrik lassen sich gemein zusammengefaßt,
darauf reduzieren, das ich ahne, daß der Strom hinundwieder aus der Steckdose kommt.
Vielleicht kannst du ja Licht in mein Dunkel bringen.
Grüße und ein schönes WE
MiG

Den ISO-Stecker findest du unter der linken Handschuhfachbox. Nimm mal die Verkleidung um den Parkbremsgriff ab. Dort suiehste die Sicherungen und relais. Links davon sollte der Block an den Kabelbaum fixiert sein. Meist mit einem Kabelbinder. Kabelbinder entfernen und hast den Steckerblock frei.

Rot sollte Zündungs Plus sein
Gelb der Dauerplus
Schwarz = GND/Minus/Masse/...

Der Stecker ist schon der Richtige.

Bei mir ist der gelbe Klemme 15=Zündungsplus. Klemme 30 ist Dauerplus (bei meinem Kabel rot) Klemme 31 ist Masse. Google mal nach "ISO-Stecker Radio Pinbelegung" Dann findest Du schon was, was weiterhilft. Der Twizy hat auch nicht alle Pins belegt.

Fragen kostet nichts. Dafür ist ein Forum da.

Farnsworth

Kleine Warnung zu meiner Befestigungsmethode: Silikon hält nicht dauerhaft auf dem schwarzen Kunststoff vom Twizy. Nach 2Wochen hatte ich den Verstärker in der Hand. Darauf hält das Silikon übrigens super . Alles abgeknibbelt. Neues Silikon drauf. 1 Woche später: Wieder ab. Ich werde mir wohl eine neue Befestigung für den Verstärker überlegen müssen. Die Stelle finde ich aber weiterhin gut. Ich berichte, wenn mir etwas dazu eingefallen ist. Aktuell liegt mein Verstärker einfach in dem Loch in der Verkleidung drin. Funktioniert erstmal. Ist aber nicht das, was ich mir vorstelle.

Farnsworth

Farnsworth schrieb: Kleine Warnung zu meiner Befestigungsmethode: Silikon hält nicht dauerhaft auf dem schwarzen Kunststoff vom Twizy. Nach 2 Wochen hatte ich den Verstärker in der Hand. Darauf hält das Silikon übrigens super . Alles abgeknibbelt. Neues Silikon drauf. 1 Woche später: Wieder ab.

Das ist EPDM/PP -> PP ist an und in sich ein Trennmittel. Man baut daraus Formen und Spachteln damit kein zusätzliches Trennmittel (Wachs/Öl) benötigt wird. Beispiel: Polyesterspachtelmasse und die dazugehörigen Deckel und Spachteln: Das harte Polyesterzeug bröselt freiwillig ab, oder?
Das ist weil: Das IST PP oder PE.
Diejenigen, die auf EPDM/PP mit Kleber etwas festkleben konnten hatten das Glück, daß die Oberfläche rauh genug war. Aber wie der Wiener weiß: Des Glück is a Vogerl...

Ich werde mir wohl eine neue Befestigung für den Verstärker überlegen müssen.

Ja, aber wenn geht geschraubt und nix mit Kleber, egal in welcher Form, wenn es von Dauer sein soll.

Also: Schrauben, schweißen oder richtig (teuer) kleben: www.adchem.de/produkte/klebstoffe/polypropylen-kleben/polypropylen-kleben.html

Wegen Deines Handschuhfachs: Guck doch mal bei Ebay Kleinanzeigen. Da ist öfter "Twizy Schlachtfest".

Farnsworth

So, ich melde mich mal wieder nach einer Weile. Da ich jetzt seit ein paar Monaten einen 3D Drucker mein Eigen nenne, habe ich mich mal an eine vernünftige Lösung für den Verstärker gemacht. Wie ja schon carbon_compound schrieb hält auf diesem Kunststoff nichts. Ich hatte mir zwischenzeitlich was aus verzinktem Metalblech gebogen, aber das war auch nicht der Weisheit letzter Schluß. Also habe ich einen zweckmäßigen Halter designed und möchte Euch das Ergebnis vorstellen. Ich wollte es weder kleben noch schrauben. Also blieb mir noch stecken/klemmen.

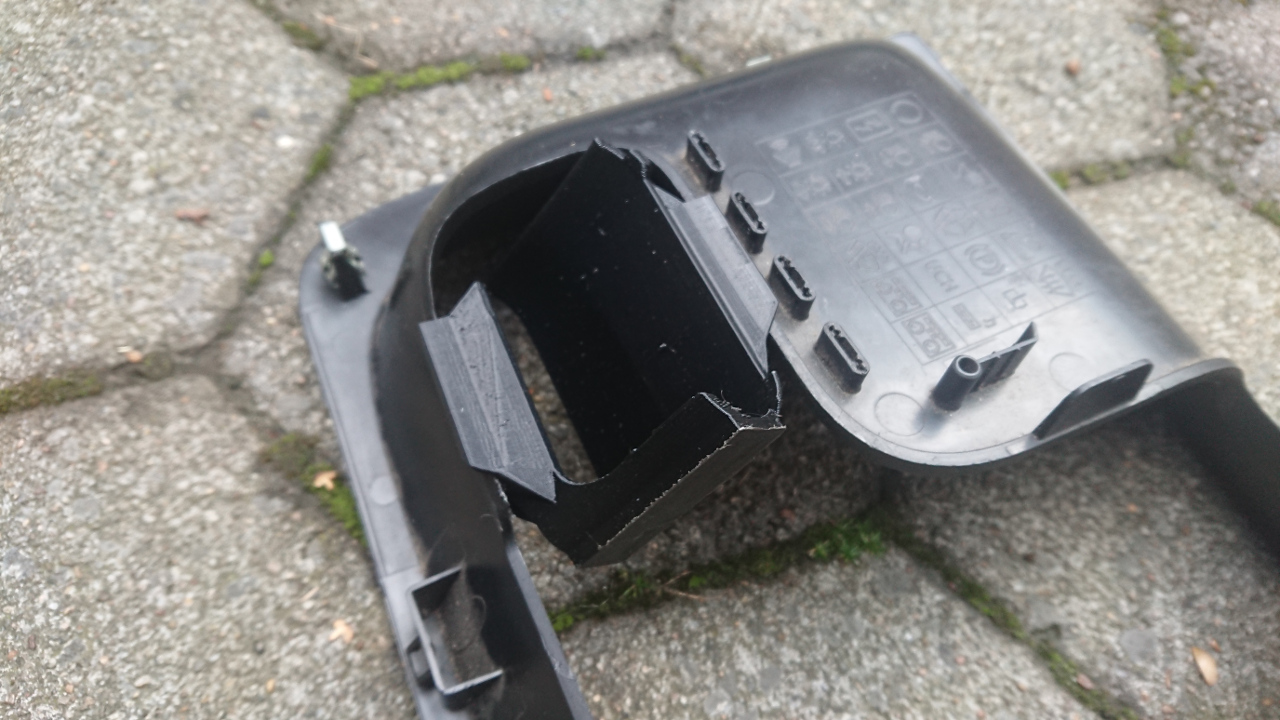

Ich habe dann eine Halterung für den Deckel an der Handbremse designed.

Dort ist eine kleine Mulde, in die man das Teil einführen kann. Es wird gehalten vom vorderen und hinteren Rand des Deckels. Ich habe mal eine Bildfolge des Einbaus (ohne Verstärker) fotografiert, damit es klar wird.

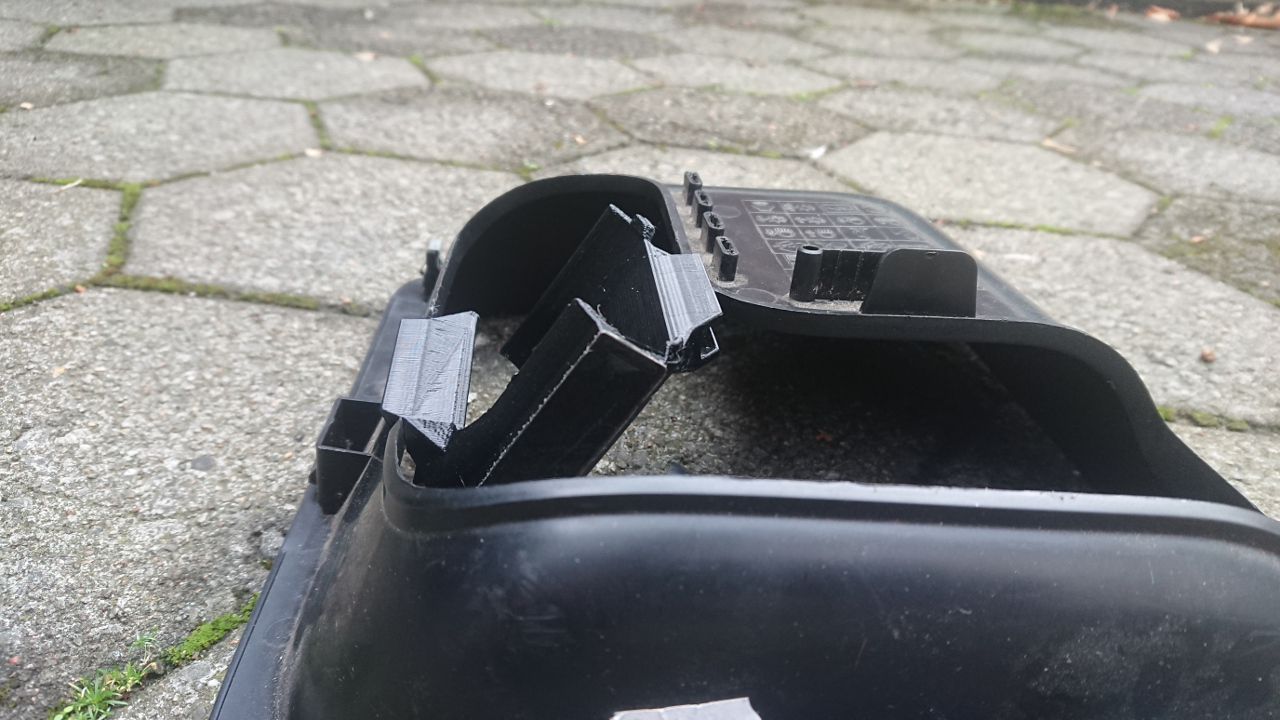

1. Teil in den Deckel einlegen.

2. am hinteren Rand richtig positionieren

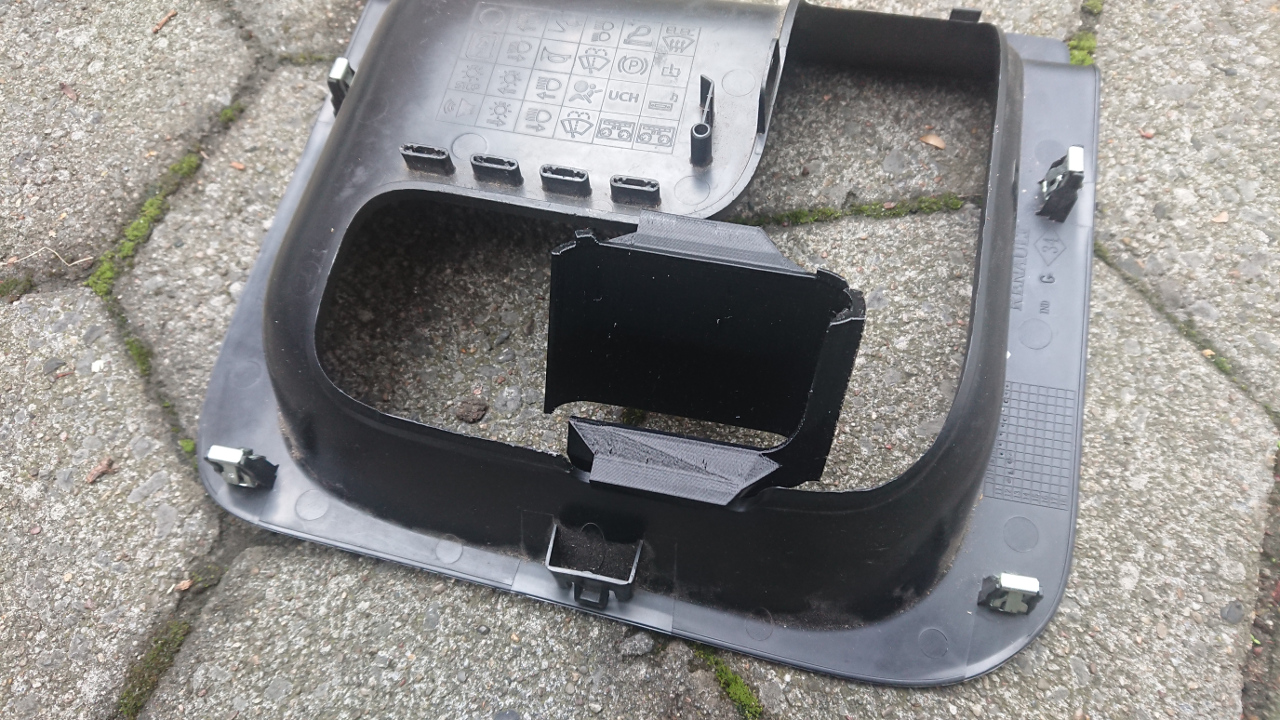

3. in die Position schieben.


Das Ganze sollte man aber schon mit Verstärker in der Halterung packen. Die Bilder waren nur für die bessere Übersicht ohne Verstärker.

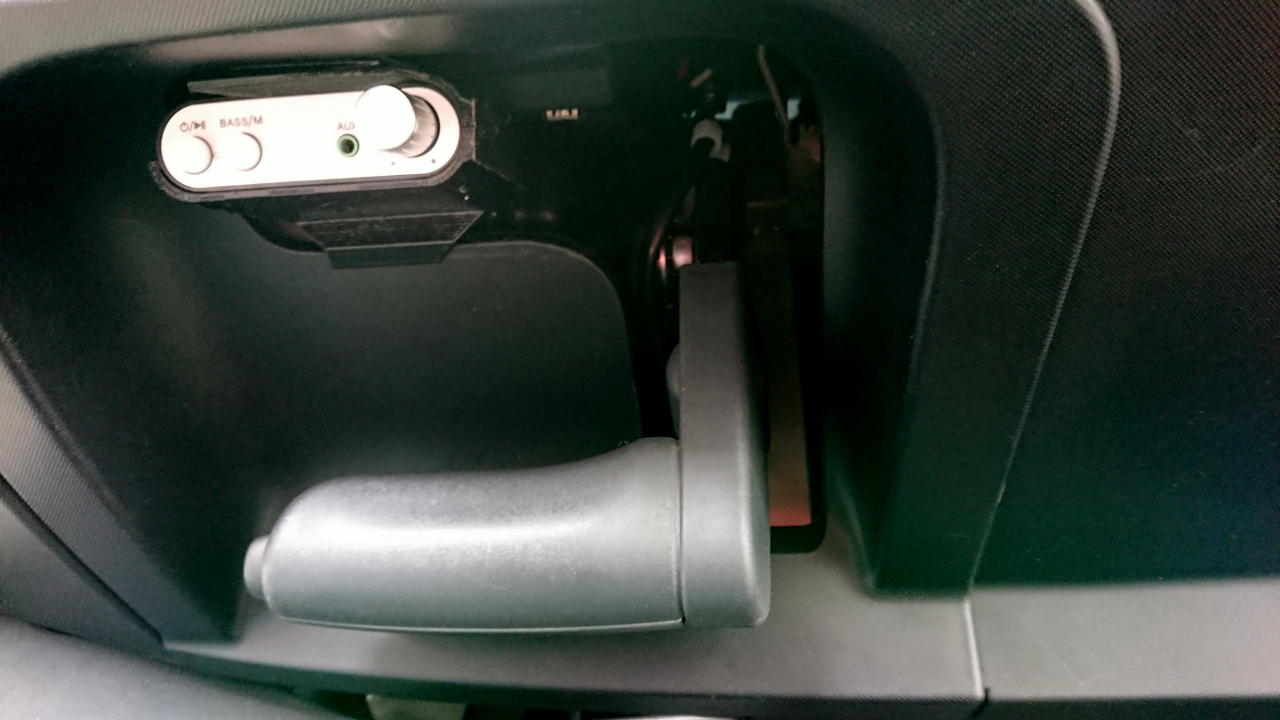

So sieht das Ganze dann mit Verstärker im Twizy aus. Endlich hält das Ding so wie es soll.

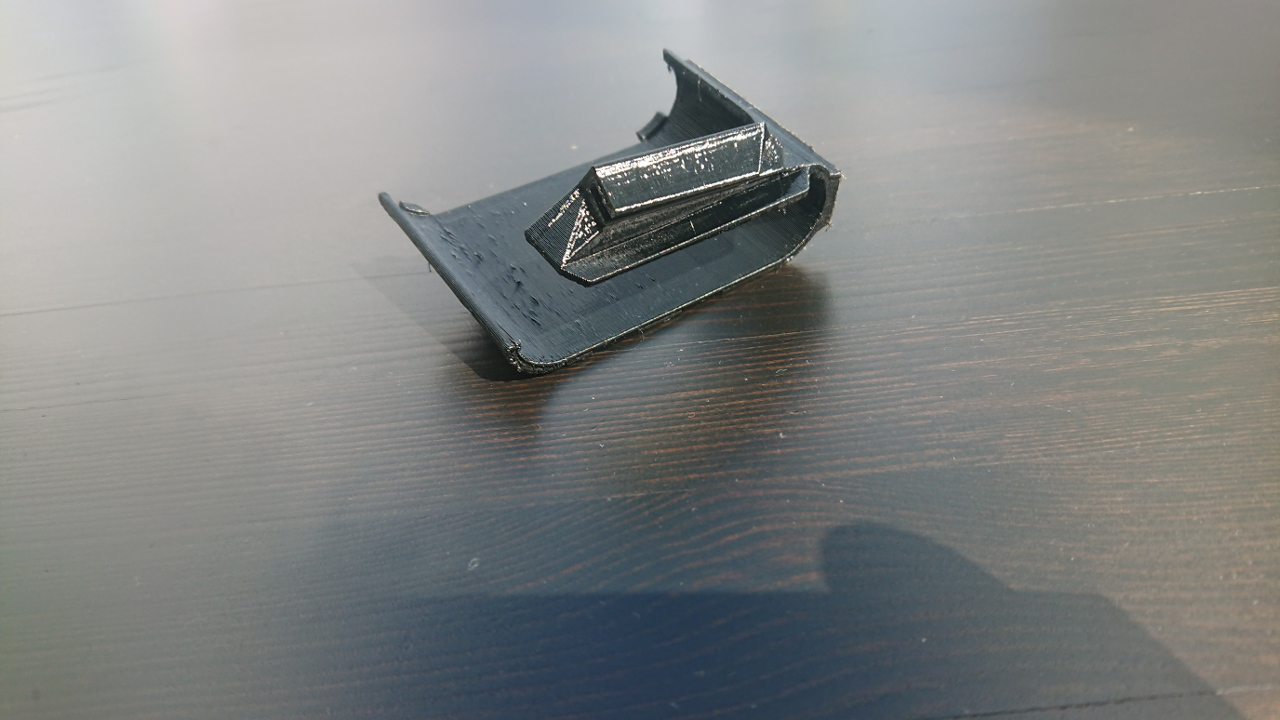

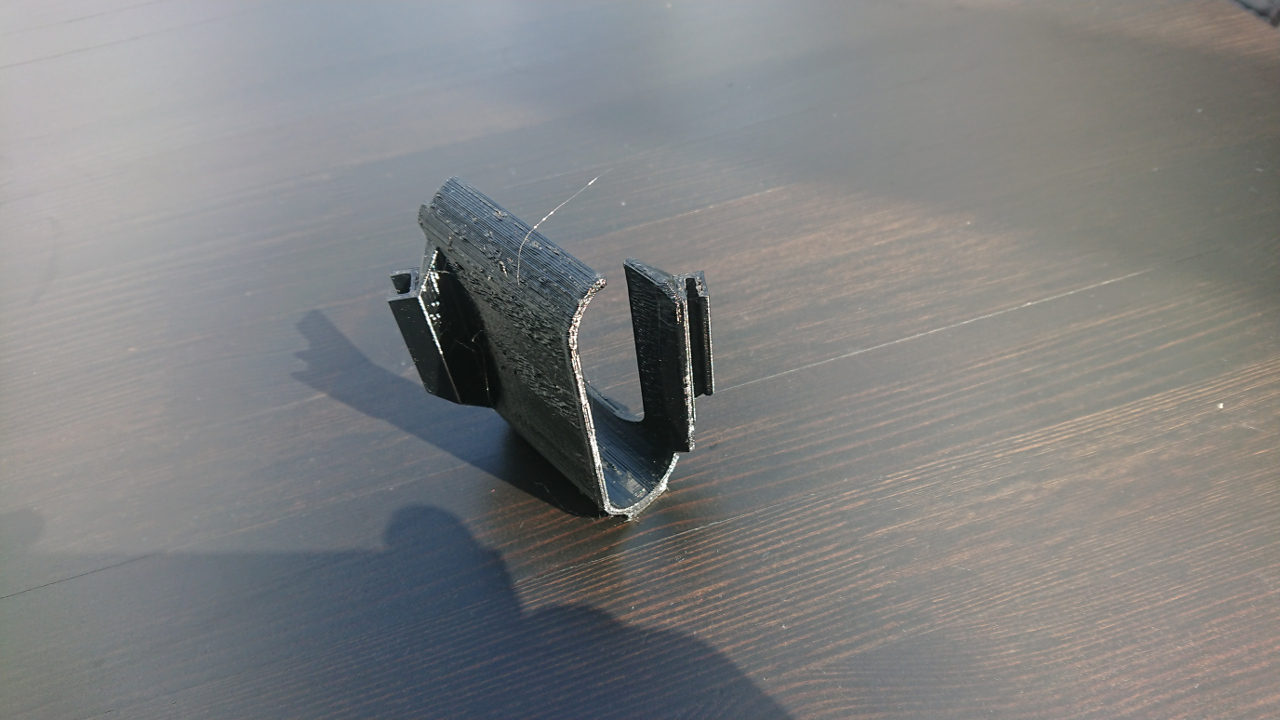

Wer einen 3D Drucker hat, kann sich das Ganze selber nachdrucken. Ich habe es mit schwarzem PETG gedruckt, da sich in meinem Auto ein Teil aus PLA schon mal bei Hitzeeinfluss ziemlich verbogen hat. Das wird im Twizy nicht so schlimm sein, da er offen ist und gar nicht so heiß wird, aber man weiß ja nie. Warum das Teil so eine merkwürdige Form hat? Zum einen: Ich hatte es erst mit einem geschlossenen Teil um den Verstärker versucht. Das war aber zu eng und ist gebrochen. Dann habe ich es direkt offen designed. Da es eingeklemmt wird hält es auch echt gut. Zum anderen kann ein 3D Drucker nur überhänge bis 45 Grad drucken. Für alles andere braucht er Stützstrukturen. Und die können mitunter ziemlich fies beim entfernen sein. Also versuche ich Teile immer so zu designen, dass sie nicht auf Stützstrukturen angewiesen sind.

Die folgende Datei ist eine .stl Datei (3D Objekt Datei-Format). Die kann man aber aus irgendeinem Grund hier nicht hochladen. Deswegen habe ich sie in .txt umbenannt. Falls Ihr das drucken wollt, müsst ihr die Datei wieder in .stl umbenennen.


Farnsworth

Das nenn ich mal SAUBERE ARBEIT!

Respekt!

Schad, daß das kein 2+1 ist

Also beim besten Willen ist in dem Mini-Gehäuse nicht noch Platz für 2 weitere Terminals

Farnsworth

Farnsworth schrieb: Also beim besten Willen ist in dem Mini-Gehäuse nicht noch Platz für 2 weitere Terminals

Farnsworth

Wo ein Wille ist......

TwizyChrisy schrieb:

Farnsworth schrieb: Also beim besten Willen ist in dem Mini-Gehäuse nicht noch Platz für 2 weitere Terminals

Farnsworth

Wo ein Wille ist......

... ist auch ein Gebüsch... ich weiß!

Mega toll und vielen Dank für die Druckdatei. Habe es mir nachgebaut und es passt wie angegossen.
