Türentriegelung

Vlt. Die Anleitung einfach hier als dateianhang einstellen in nem Fred ?
Der Einfachheit halber,...

...mach ich mal eben...

Anleitung auf Wunsch entfernt

Jetzt noch ein nettes Funktionsvideo wäre toll.......

Aber super Anleitung zum einbau.....

stromkreisparadies schrieb: verschickt mit einem kleinem Dresdner Unternehmen, das dauert bis damit wer mit dem Fahrrad durch die Republik gefahren ist

falls irgendwier noch nix hat und noch keine Anleitung hat, bitte melden. Hab die Übersicht verloren, die PNs sind für sowas echt ungeeignet.

Immer noch nichts da!

BinKino schrieb: Immer noch nichts da!

Das tut mir Leid, denn ich habe nun heute meinen ersten rechts montiert. Funktioniert alles bestens, bin sehr zufrieden und trotz der Scheiben lässt sich die Tür wunderbar öffen....jetzt fehlen nur stärke Federn und alles geht wie von Geisterhand.

Montage dauerte doch ca 2 Stunden, da ich öfter in die Werkstatt im Keller mußte um neues Werkzeug zu holen. Doe größten Schwierigkeiten hatte ich beim "einfädeln" des Messingteils in den Bowedenzughalter und dem Einschrauben der Druckstange.
Ich bin absolut der Meinung, dass man dass Schloss ganz demontieren und den Bowdenzug aushängen muß, Dazu hatte mein Bowdenzug noch einen Drall sich im Halter immer senkrecht zu stellen.

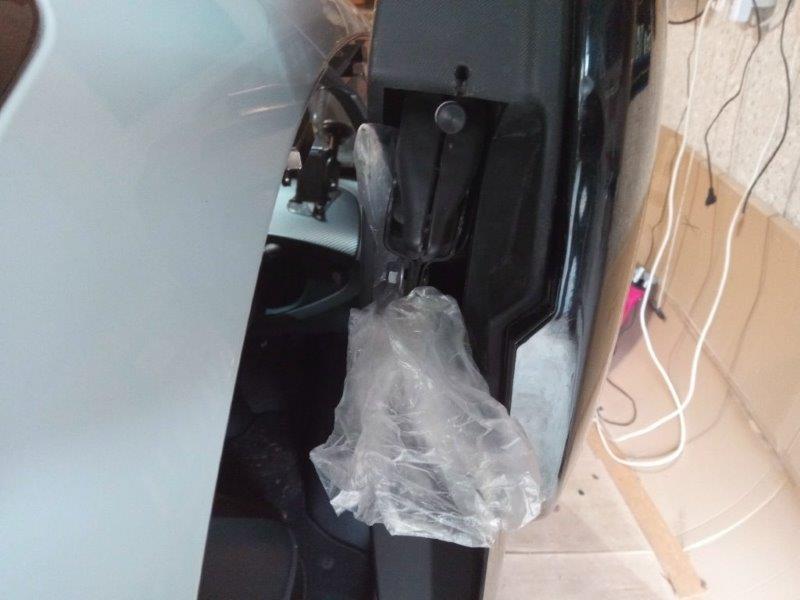

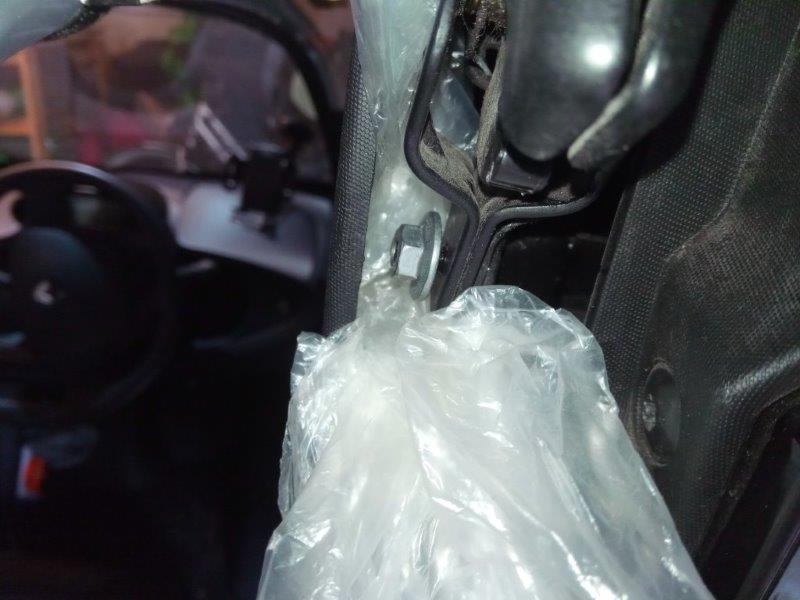

Gegen den Verlust der Schlosshalterungs-schrauben habe ich eine Plastiktüte um die Schrauben gezogen. So können sie nicht runterfallen, denn ich habe sie zum Ende hin mit dem Finger gelöst.. Für den Ringschlüssel war kein Platz..
Seht am besten selbts.
Demnächst kommt auch die linke Tür dran. Beim 2. Male tut ja nicht mehr so weh.....

BinKino schrieb:
Immer noch nichts da!

Tröste Dich, bei mir auch nicht.

dl7 schrieb: Ich bin absolut der Meinung, dass man dass Schloss ganz demontieren und den Bowdenzug aushängen muß,

Bin ich auch... nur lässt sich in der Reihenfolge der Bowdenzug nichtmehr montieren

dl7 schrieb: Gegen den Verlust der Schlosshalterungs-schrauben habe ich eine Plastiktüte um die Schrauben gezogen. So können sie nicht runterfallen, denn ich habe sie zum Ende hin mit dem Finger gelöst..

Super Idee!

dl7 schrieb: Beim 2. Male tut ja nicht mehr so weh.....

und geht auch deutlich schneller. Ich hab das schon in 20min montiert, aber das erste mal auch 2h gebraucht.

Gäbe es dazu noch Teile zum Erwerben, oder Zeichnungen zum nachbauen?

Danke

Albert

Hab alles nach Anleitung gemacht und beim Ausbau Dank Tipp von di7 mit Tüte gearbeitet.

Alles super - ABER ihr müsst mir schon schreiben, dass ich auch beim Einbau auf die Mutter achten muss .

Getreu dem Motto "datt geht och ohne, bin eh gleich fertig"

Nu iss se weg, wo genau soll ich am besten spreizen

@ Saarlodrie
Das weiß ich auch nicht, da ja meine Mutter nie fiel. Natürlich hatte ich die Tüte auch beim Einbau!!!!!


Ich habe inzwischen auch die 2. Seite montiert, aber den Einbau modifiziert, ich glaube erleichtert.

1. Schloss ausbauen

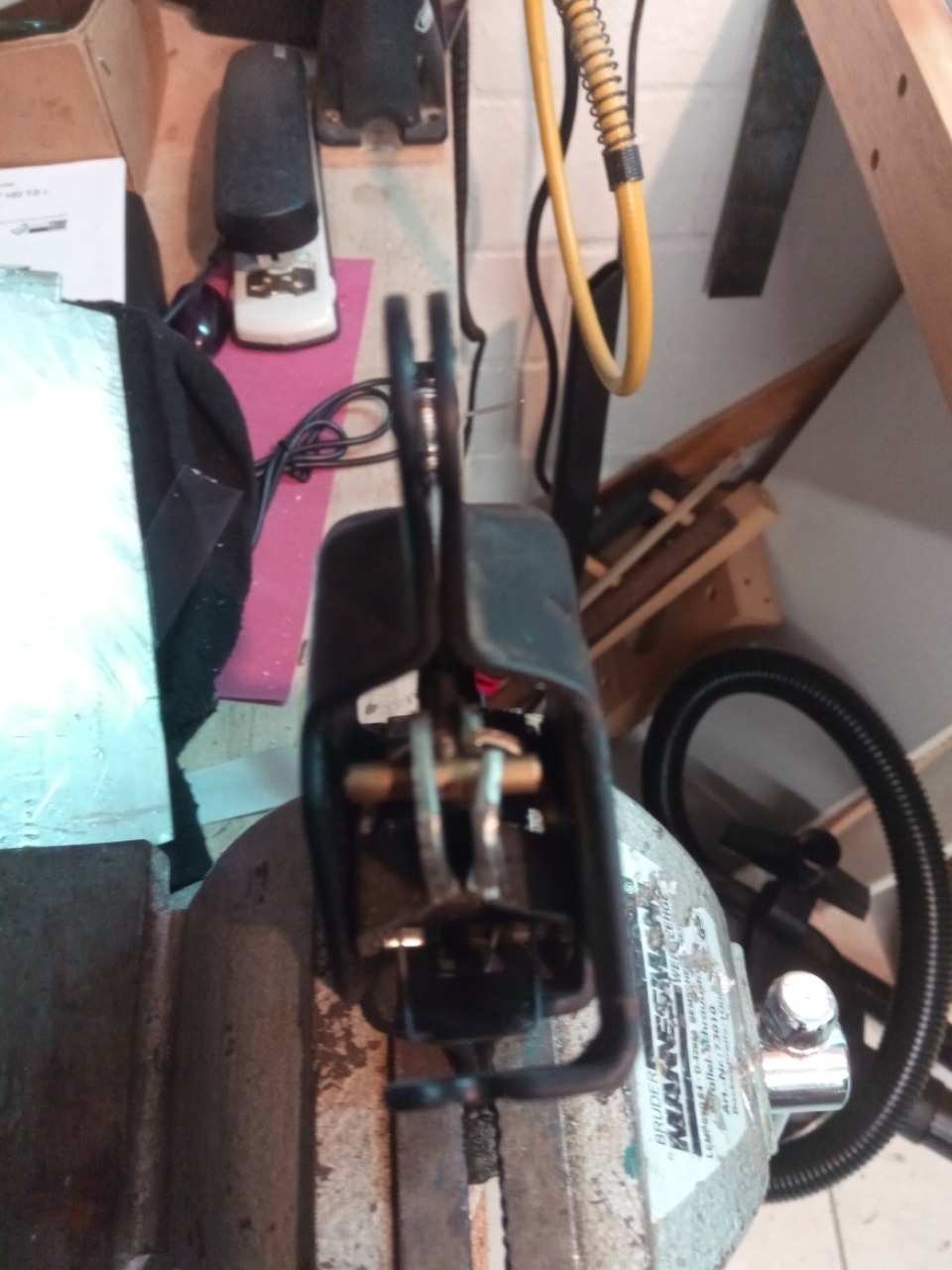

2. Schloss mit dem unteren Loch stehend in Schraubstock einspannen
3. Oberes Loch mit Schraubendreher aufspreizen, sodaß die komplett montierte Türentriegelung ohne Trennung des Mesingteils und der Schubstange, montiert werden kann (siehe Foto)



4. Loch im Plastikteil der Tür erst nach Wiedereinbau des Schlosses böhren.
Einbauzeit dieses Mal ca 40min.

Ich hoffe ihr versteht was ich meine.

dl7 schrieb: 1. Schloss ausbauen
2. Schloss mit dem unteren Loch stehend in Schraubstock einspannen
3. Oberes Loch mit Schraubendreher aufspreizen, sodaß die komplett montierte Türentriegelung ohne Trennung des Mesingteils und der Schubstange, montiert werden kann
4. Loch im Plastikteil der Tür erst nach Wiedereinbau des Schlosses böhren.
Einbauzeit dieses Mal ca 40min.
Ich hoffe ihr versteht was ich meine.

1-3 ist ja klar...aber warum 4 ? Warum erst hinterher bohren ? Was für einen Vorteil hat das ?
Und läßt sich der Bowdenzug hinterher problemlos wieder einhängen ?

LG Tom

Ulli-et-Tom schrieb:
1-3 ist ja klar...aber warum 4 ? Warum erst hinterher bohren ? Was für einen Vorteil hat das ?
Und läßt sich der Bowdenzug hinterher problemlos wieder einhängen ?

LG Tom

Ich finde die Anleitung von stromkreisparadies sehr gut und habe keinen Anlass gesehen, was zu ändern. Ist einfach und wenn man den Dreh raus hat gehts bestimmt auch ganz ganz schnell ab dem 2. Twizy.

Mit dem ausgebauten Schloss kann man auch in der Küche oder wo auch immer bequem im Sitzen das Schloss umbauen, so fummelig fand ich das gar nicht.

Nur die Mutter solltet bis zum Schluss im Auge behalten .

Fast vergessen, ja den Bowdenzug einzuhängen geht einfach.

Und der Türknopf ist echt spitze, lässt sich leicht drücken und die Tür öffnet sofort. Die Tür verriegelt auch genau wie vorher und dazu ist das Ganze noch fast unsichtbar.

DANKE dafür!

Ulli-et-Tom schrieb: 1-3 ist ja klar...aber warum 4 ?
LG Tom

Hallo Tom,
Es gibt wahrlich keinen zwingenden Grund. Allerdings sieht man natürlich nach Einbau des Schlosses genau wo die Stange laufen muß und muß nicht vorher messen, und der Klebestreifen entfällt auch.
Aber wie gesagt beides führt zum Ziel.

Die von Stromkreisparadies versandte Anleitung ist optimal und liefert beste Ergebnisse.
Es beim zweiten Einbau anders zu machen, war meine Entscheidung, da es mir persönlich das, wie ich fand, schwierige Einschrauben der Zugstange in das Messingteil ersparte.
Der Bowdenzug lässt sich, bei aufgebogenem Seilhalter mit etwas Fummelei wieder einhängen.

Ja ich wollte so wenig wie möglich ändern und hatte die Befürchtung, dass der Bowdenzug sich selbst aushängen könnte.
Das Loch zu bohren ist aber tatsächlich das schwierigste, weil die Twizy auch so krasse Fertigungstoleranzen haben.

Könnte irgendwer der werten Twizilisten, der sowas eingebaut hat, jetzt bitte mal einen kurzen Handyvideo machen um was es überhaupt geht

Nein OK, ich weis schon, aber ich würde das echt gerne mal in echt sehen.

Wenn jemand eine Handyvideo hat aber keinen Youtube Account, schick es mir ich stells ein.

mfg

TC
