Handyhalterung ohne wackeln ohne Knöpfchen drücken ohne....

Heute ein Päckchen bekommen mit dem ich gar nicht rechnete.
Was kann da drin sein?

JJAAAAA er ist es....
Danke!!!!!
bin beim montieren.

achso, und bezahlen.
alles super, Reiner

TwizyChrisy schrieb: So, mal eben 5 Klemmhalter aus der Post gefischt,
eine Holzschablone gedreht um die Bohrungen wenigstens
halbwegs vernünftig durchführen zu können...

ich hoffe es war dir eine lektion.
sowas druckt man gleich mit. oder das gedrehte werkzeug kann man auch drucken =

prinzipiell sollte man aber niemals bohrungen in gedruckte teile einbringen. bei dem hier geht es weil es quasi "massiv" gedruckt ist aber 3d druck ist prinzipbedingt "hohl" und man kann dann nicht einfach irgendwo reinbohren.

Der A-Säule-Halter wird ja, wenn ich es richtig verstanden habe, nicht gebohrt, sondern nur der China-GoPro-Adapter bekommt entsprechend passende Löcher, um dann verschraubt zu werden.

brunbjoern schrieb: Der A-Säule-Halter wird ja, wenn ich es richtig verstanden habe, nicht gebohrt, sondern nur der China-GoPro-Adapter bekommt entsprechend passende Löcher, um dann verschraubt zu werden.

Richtig!

Die Löcher im Halter sind schon gedruckt. Und das Plastik von ALI bohrt sich gut

Wie oben bereits vermerkt, kamen die Teile heute an und gleich ging es an die Montage.
ABER....
an der A Säulenverkleidung klebt nix...
Ich bohre nicht gerne in meinen Twizy.

ALSO, andere Lösung überlegt.

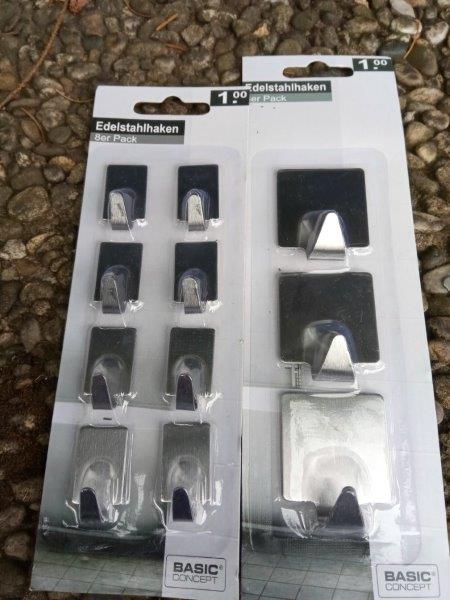

Zwei Euro investiert und Klebehaken aus Alu gekauft. Ich benutzte vier von den kleinen

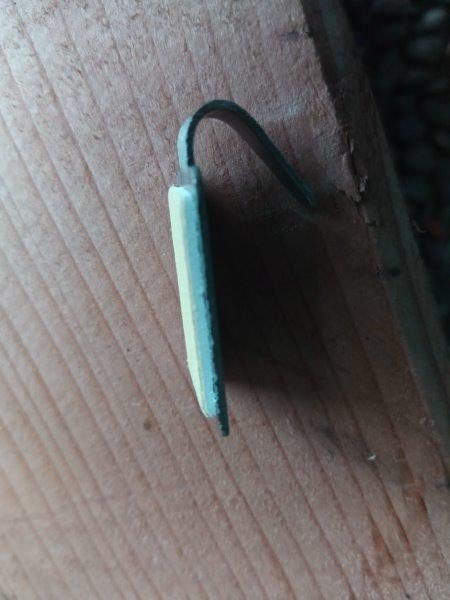

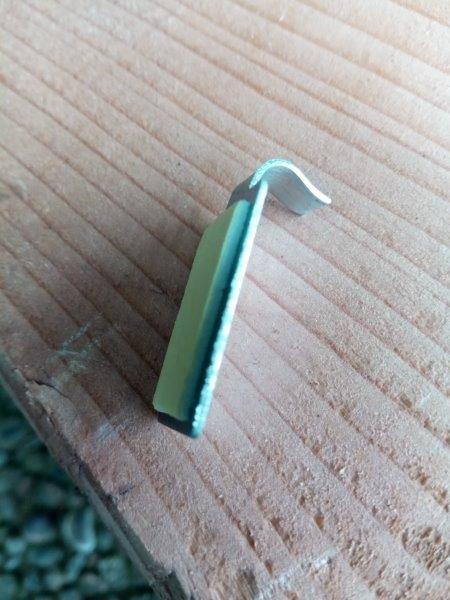

Diese gekürzt

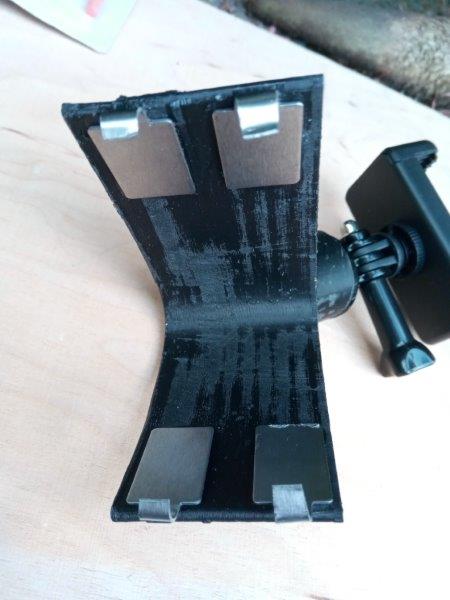

und 4 davon mit Cyanacrylat auf der Haqlterung befestigt

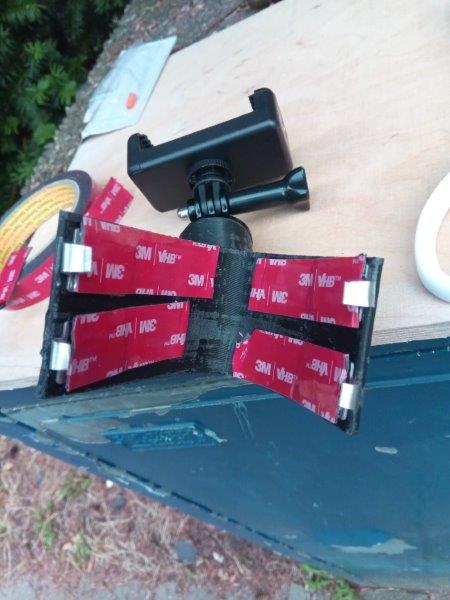

Dann noch 3 M Klebeband drüber (klebt nicht auf der A, erhöht aber die Reibung)

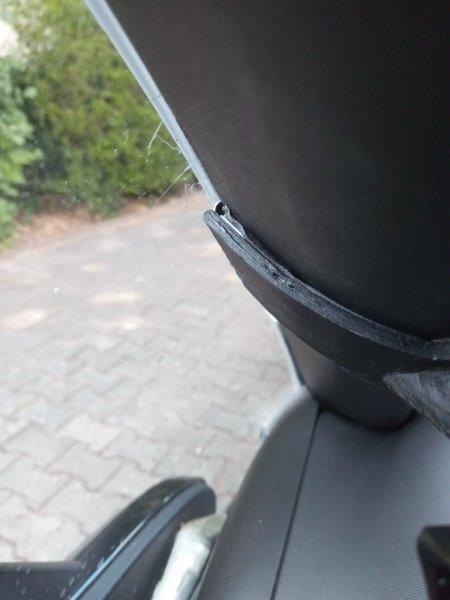

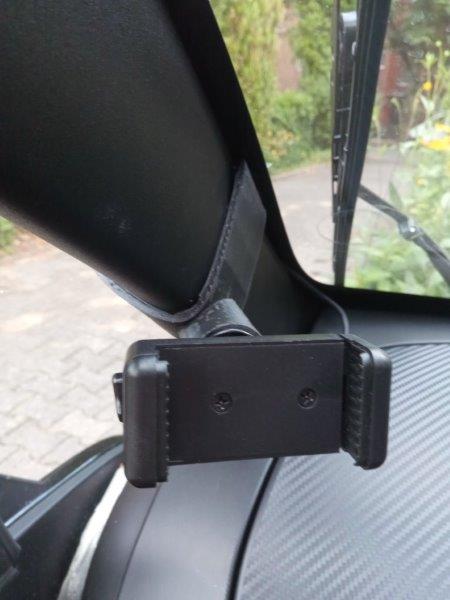

Das ganze über die A Säule geklippt, ist ja flexibel genug





Sieht gut aus, hält und über wie lange kann ich nix sagen, bis jetzt 1 Stunde. Sehr rauhe Probefahrt hat es mit meinem sehr schweren speziellen Outdoorhandy überstanden.

Euch auch viel Erfolg beim befestigen.

P.S. evtl lässt sich ja schon beim Drucken eine A Säulen Klippwulst realisieren....

und jetzt ratet mal wer den halter umdesignt hat eben dass genau diese clipse schon mitgedruckt werden.
leider war ich zu langsam, sonst hätte ich das schon für den großen druckauftrag zur verfügung gestellt.
aber die idee hatte ich auch schon, ist mir unklar warum das nicht von anfang an umgesetzt ist.

übrigens habe ich einene kleinen "fehler" in der originaldatei gefunden. der "arm" ist nämlich an das gebogene teil nur angesetzt, also das wird so gedruckt. besser wäre es aus "einem guss" aber das gibt wohl das cadprogramm so aus.

Ich denk, ich habe von allen den Halter am längsten im Einsatz.
Die ersten Versionen hielten nicht, weil nicht genügend Druck auf den Flanken anlag. Das ist seit längerem behoben und es hält seitdem völlig problemlos, ob Sommer oder Winter, das Twizplay *und* ein DAB-Radio. Und regelmäßig ziehe ch noch einen engen Regenschutz drüber. Auf der rechten Seite ist mein Handy eingeklemmt.

Warum ich keine Haltenasen mitkonstruiert habe? Das hat mehrere Gründe:
- sieht furchtbar aus
- ich wollte nichts, was von innen gegen die Scheibe drückt (bei den Fertigungstoleranzen)
- ist eigentlich nicht nötig, wenn man es mit dem richtigen doppelseitigen Klebeband klebt.

Zur Datei: ich verstehe nicht, was für einen Fehler Du meinst.

Nachdem ich ja auch ein bisschen Erfahrung habe

Ein Loch im Haltzer (bein nächsten Halter) vorbohren und eine kleine schwarze Blechschraube reindrehen und Ruhe bis zum Sk. Nimmerleinstag.

Ich bin auch nicht der große Freud von irgendwo hemmunglos Löcher bohren aber dieses Schräublein fällt optisch nicht auf,
der Halter bleibt das Twizy-Leben lang, er ist sicher und selbst WENN na in irgendwann mal entfernen sollte,
dieses Mikro-Loch etwas mit der Heißluftpistole angeföhnt und ein "Muggaschieß" (für Ausländer: Stubenfliegenkotfleck)
stort mehr.

brunbjoern schrieb: Zur Datei: ich verstehe nicht, was für einen Fehler Du meinst.

hab mal ein fix ein foto vom testdruck gemacht. die passform ist ziemlich gut. aber der "ausleger" ist nur angesetzt und nicht aus einem guss. er 'könnte' bei einem schlechtem druck theoretisch abfallen.
das sieht deswegen auch nicht so schön aus am übergang.

ist übrigens mit simplify3D gesliced, keine ahnung ob das cura oder slic3r besser macht.

Hallo...

sind ein oder zwei Sicherungsschrauben durch den Halter in die A-Säulen-Verkleidung völlig unproblematisch?....also gibt es kein dahinter laufendes Kabel oder anderes Teil, welches durch die Schraubenspitzen beschädigt werden könnte?

Ich habe die Verkleidung bisher nicht abmontiert, will es nach Möglichkeit auch vermeiden.
Wüßte gerade auch nicht wie sie demontiert wird.

Gruß
Andreas

Es mag sein, daß -wenn Du eine VIEL zu lange Schraube verwendest- Du den Schutzlack des Holms ankratzt.
Das könnte zur Folge haben, daß Dein Rahmen 2051 durchrostet

Möglicherweise kugeln noch die Lautsprecherkabel da drin rum.

Ich hab mir da mal gar keinen Hals gemacht, die liegen locker, wenn schon, dann werden die schon
wegrutschen wenn ne Schraube kommt.

Wenn Du ganz sicher gehen willst, runde die Schraube vorne etwas abrunden/entschärfen, dann musst halt GANZ dünn vorbohren in den Holm.

Den Halter selber eher etwas zu großzügig bohren als zu eng!!!

Versteh die Diskussion nicht ganz.
Mein Blackview 8000pro Outdoorhandy wiegt 250g.

Bitte sagt mir welches doppelseitiges Klebeband auf dem Kunststoff der Säule hält? 3M und viele andere die ich ausprobierte jedenfalls nicht
Die Scheiben werden gar nicht berührt und können folglich nicht zerkratzen.
Es sieht so aus, als wäre es nur geklebt. Es sieht so aus, wie alle, die da montiert sind. Jedenfalls sieht man keine Schrauben.
Bei mir hält es trotz ruppigster Strassen, wie gesagt 250g.

So konstruiert, schiebt man es über die Blende, es macht klick und fest ist es.

Aber, ich bin kein Vertrter oder habe irgendein Sendungsbewußtsein. Ich bedanke mich für den Halter und mach mein Ding und bin damit
MEGAZUFRIEDEN.
Für mich ist es genau so gut. Und wer schrauben will soll schrauben.

Übrigens mein Handy ist auch zu breit für die stramme Halterung. Deswegen habe ich sie aufgeschraubt und die innenliegende Feder gekürzt. Nun geht es echt leicht rein und hält trotzdem.

Schönes Endspiel
Reiner

dl7 schrieb:
Bitte sagt mir welches doppelseitiges Klebeband auf dem Kunststoff der Säule hält?

Spiegelband, aber nicht ewig.

So konstruiert, schiebt man es über die Blende, es macht klick und fest ist es.

Wäre meine Lösung in VERBINDUNG mit Klebeband.
Ganz kleine Näschen am Ende, die Druck auf dem Klebeband halten, die ersetzen dann die Schrauben...

Nichts ist so gut, daß es nicht irgendwo von irgendwem noch mal ein bisschen besser gemacht werden könnte

die säule ist aus PP, das ist schwer zu verkleben.
ich habe da ein spezielles klebeband , aber da kostet der meter 1-2€. ist auch sehr schwer zu beschaffen.

3M ist nur ein hersteller, die haben zig produkte in angebot

Ich habe seit letztem Jahr "die weiße" Variante des 3M VHB doppelseitigem Klebebands. Kann gerade mangels Zugriff auf die Rollen nicht 100%ig sagen, welche Variante es ist, aber ich meine, es war die "4952P" ("für kritische Kunststoffe (z.B. PE, PP)").
Hält, fällt nicht ab und man muss nicht bohren. Allerdings muss man die Teile halt ordentlich säubern und fettfrei machen, aber das ist ja eh klar.
Aber man darf sich gerne Metallhaken mit doppelseitigem Klebeband drankleben, oder direkt Schrauben durchdrehen. Oder sich was anderes Konstruieren. Das ist jedem selber überlassen. Jedem Tierchen sein Pläsierchen.
Oder mal was aus Makramee? Oder gestrickt?

tl;dr: mit dem korrekten Klebeband hält es, aber jeder nach seinem Geschmack!

VG
Matthias
