[Twiz O'Meter] Show us your ToM. Just video & photo ...

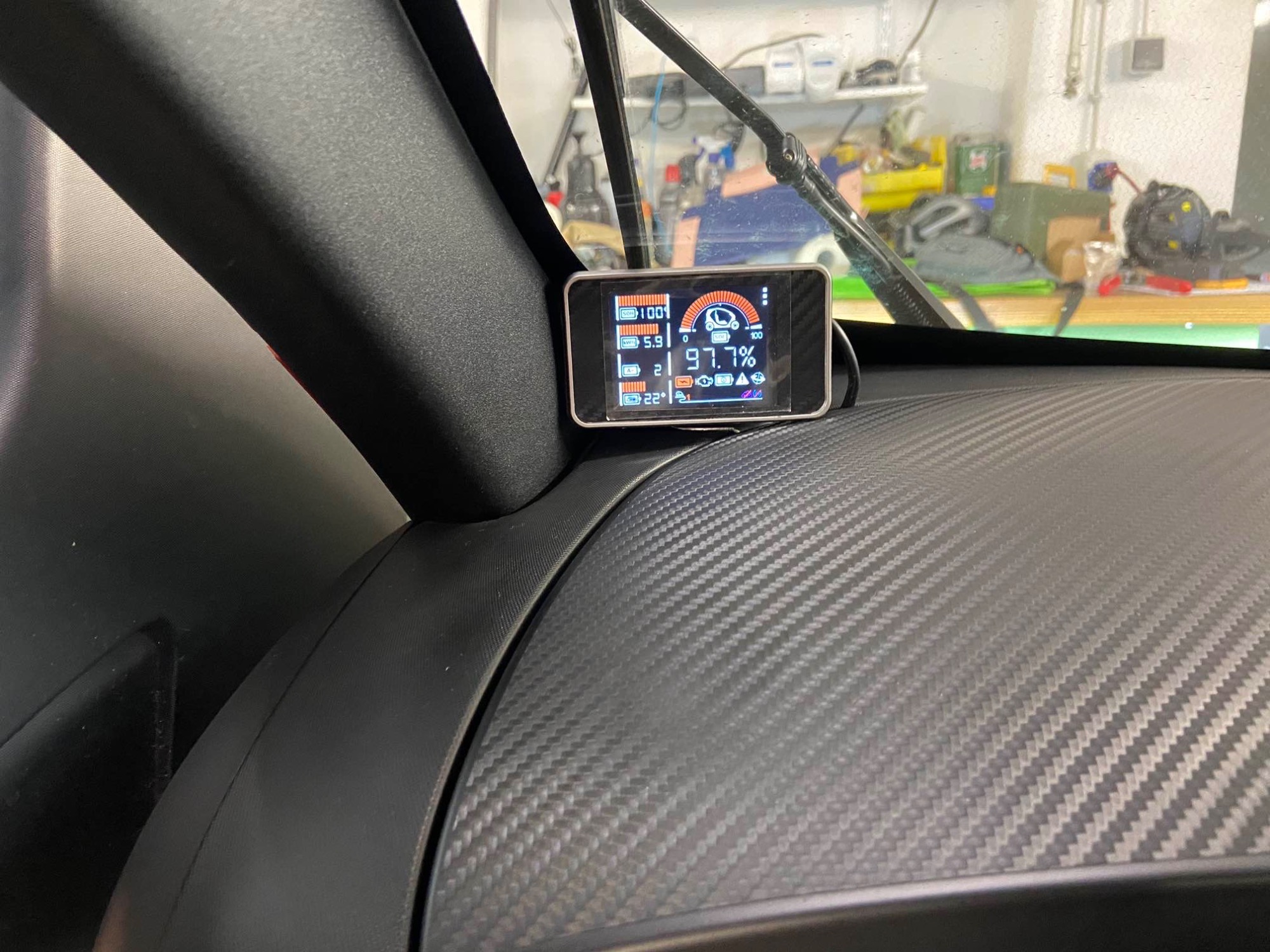

Gerade Fertig eingebaut. Naja fast fertig: Die Position ist erstmal zum testen. Auf dem Handschuhfachdeckel wollte ich vermeiden, weil das beim aufmachen doch einschränkt. Vielleicht mach ich es auch an die Säule - mal sehen.

Habe mir jetzt auch ein ToM gegönnt.
Hier der Weg wie ich das Tom verbaut habe.

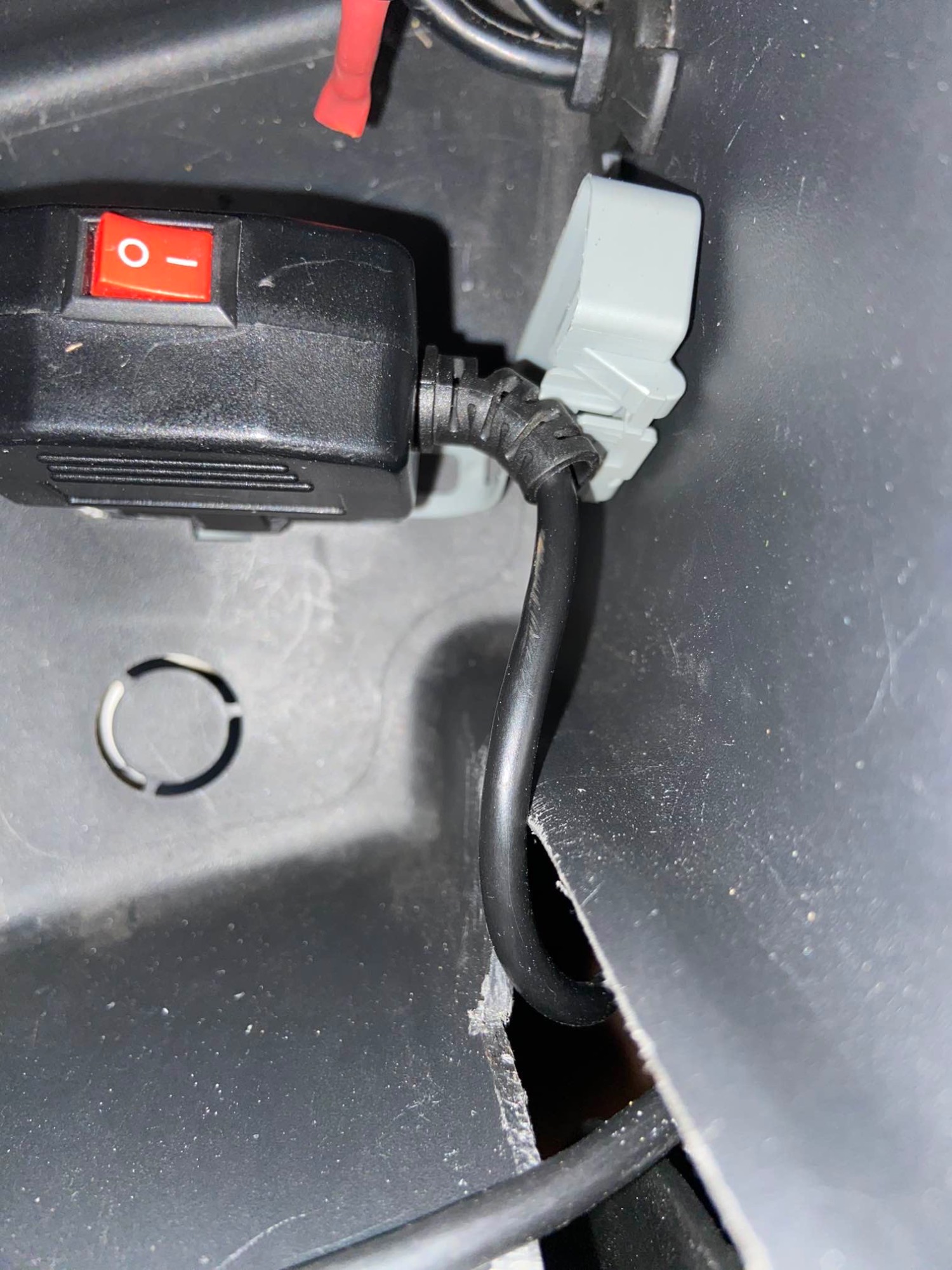

Ich wollte die OBD2 Dose an der originalen Position lassen. Denn ich möchte einfach und schnell an die OBD Dose gelangen. Darum seitlich in das Fach einen Ausschnitt gemacht durch den die ich den Tom Stecker einführen kann.
Wenn ich das ToM abziehe ist die OBD wie original frei zugänglich.

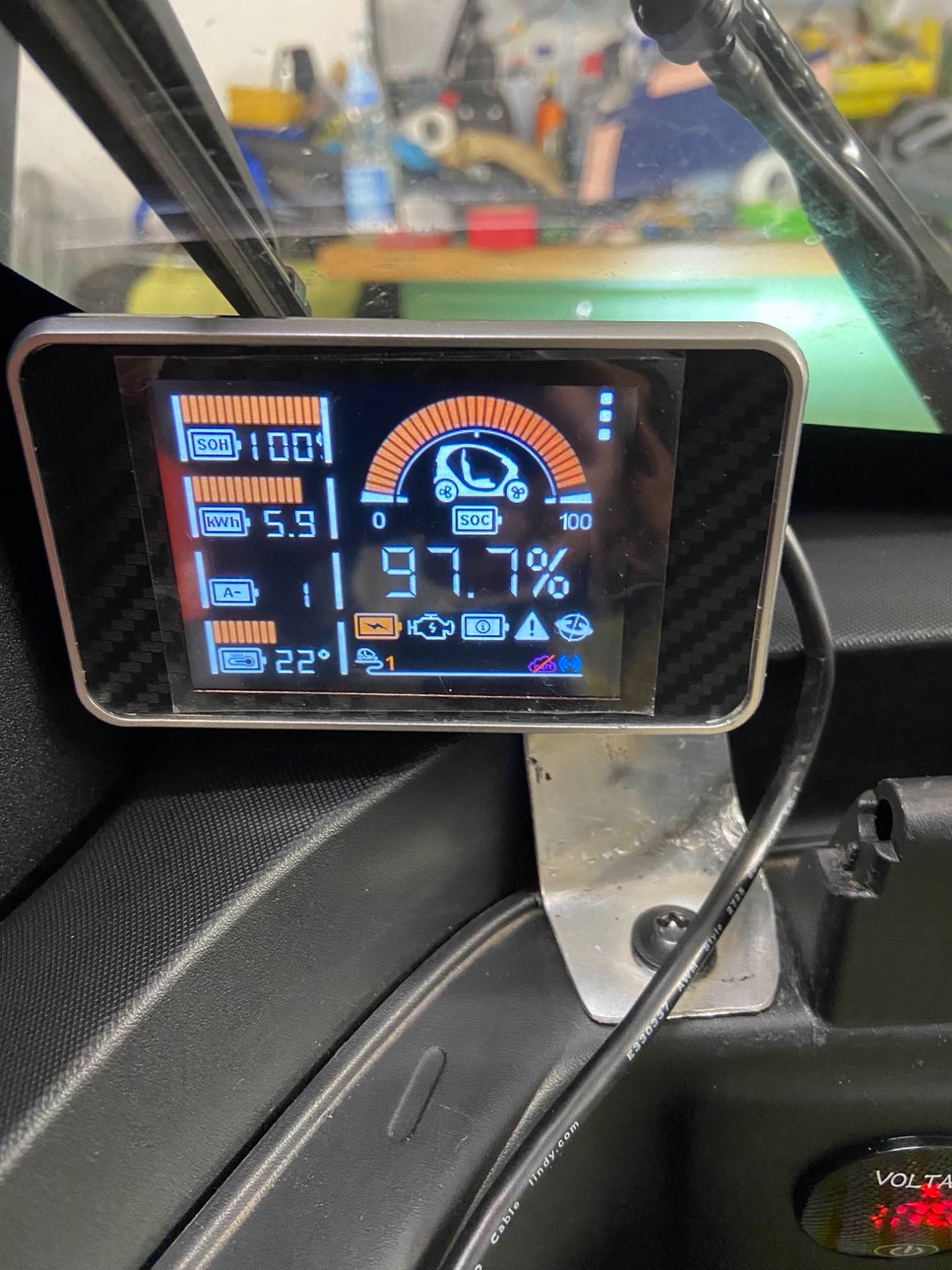

Die Display Befestigung auf dem Deckel gefiel mir nicht und Löcher sichtbar in den Innenraum bohren will ich bestimmt nicht. Daraus entstand die Idee aus Alublech einen Winkel zu biegen und mit einer Schraube des Handschuhfachs zu befestigenden. Noch ist das Alu blank wird aber noch Schwarz lackiert damit es unauffällig ist.

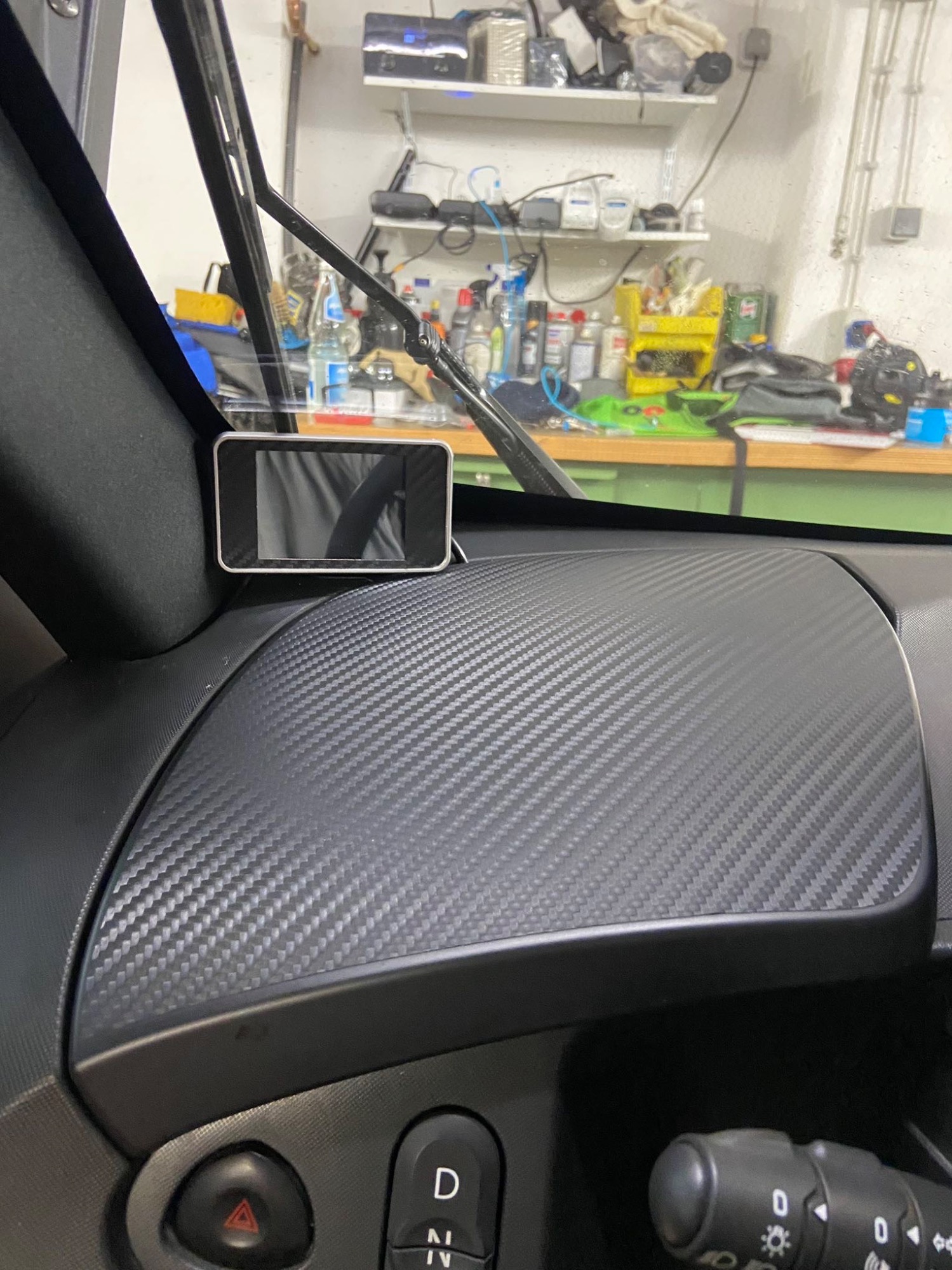

Wenn der Deckel wieder montiert ist sieht es so aus.



Vielen Dank an Fabio für das tolle Produkt. Es ist bemerkenswert das so ein komplexes Produkt von einer talentierten Person allein entwickelt wurde und gebaut werden kann.

Das ToM dort hinten in die Ecke zu drücken hat auch einen gewissen Charme!

Thanks for the positive feedback and for the photos of your installation: may be someone will be inspired to install ToM in such way.

Berthold schrieb: Habe mir jetzt auch ein ToM gegönnt.
Hier der Weg wie ich das Tom verbaut habe.

.....

Wenn der Deckel wieder montiert ist sieht es so aus.


Vielen Dank an Fabio für das tolle Produkt. Es ist bemerkenswert das so ein komplexes Produkt von einer talentierten Person allein entwickelt wurde und gebaut werden kann.

Moin Bert, sehr schön gemacht!
Aber den Deckel bekommst du trotzdem auf ?

LG Tom

Ulli-et-Tom schrieb: Aber den Deckel bekommst du trotzdem auf ?

LG Tom

Hallo Tom

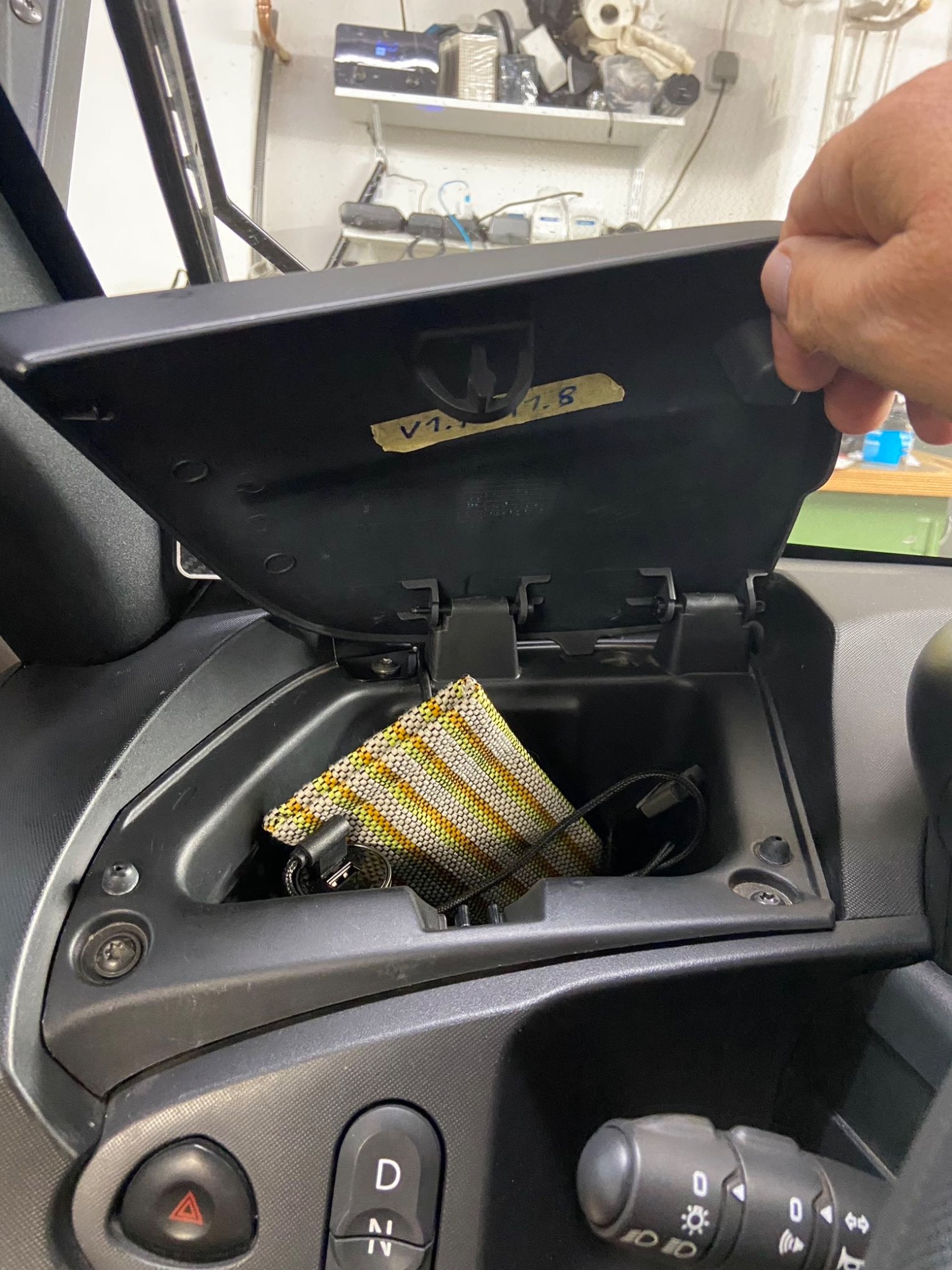

der Deckel geht auf/zu. Auf den Foto mit dem Alu Winkel kann man erkennen das die Drehachse des Deckels noch etwas vor dem ToM liegt. Daher senkt sich der Deckel genau unter dem ToM beim Öffen ab. Knapp ist der schmale Luftspalt rund um den Deckel.
Hier schleift der Deckel minimal am Alu. Das passiert aber auch am Kabel des Displays, das ist ca 5mm dick und der Luftspalt des Deckels ist 4mm. Aber alles ist aus weichem Plasik und passt sich an. Der Funktionierende Deckel war mir wichtig denn z.B. im Zigarettenanzünder ist ein USB Netzteil für das Mobile und der Stauraum und…..

Nachtrag: Durch den eckigen Ausschnitt über den der TOM OBD Stecker rein in das Handschuhfach kommt geht der USB Stecker vom Display raus.
zur Blackbox des ToM.

hallo berthold
ich werde deine art der befestigung auch bei meinem so ausführen.
obwohl meine arretierung gut funktioniert sehe ich da einen konfortgewinn in der bedienung des handschuhfaches.

für die kabelführung werde ich versuchen von oben in die handschuhmulde einen breiten schlitz (6-8mm) zu machen. der geht dann nur soweit runter dass das kable locker unterhalb der befestigung zu liegen kommt.
ansonsten finde ich diverse kleinteile immer wieder am boden wieder.

bei dem kabel zue anzeige werde ich den deckel in dem bereich dann etwas ausnehmen. das kann man da der rand 15mm nach "unten" geht.

euer werner ad

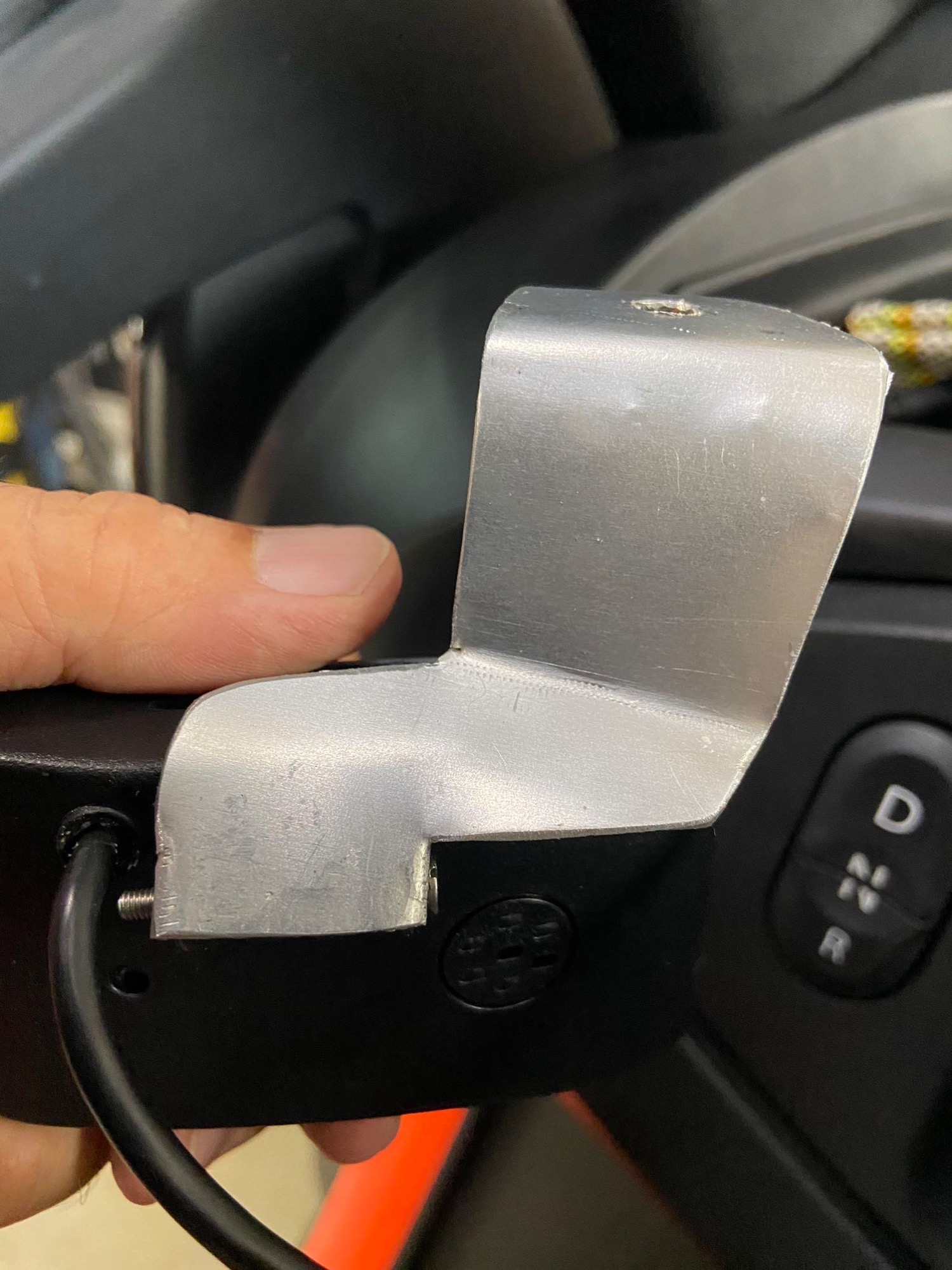

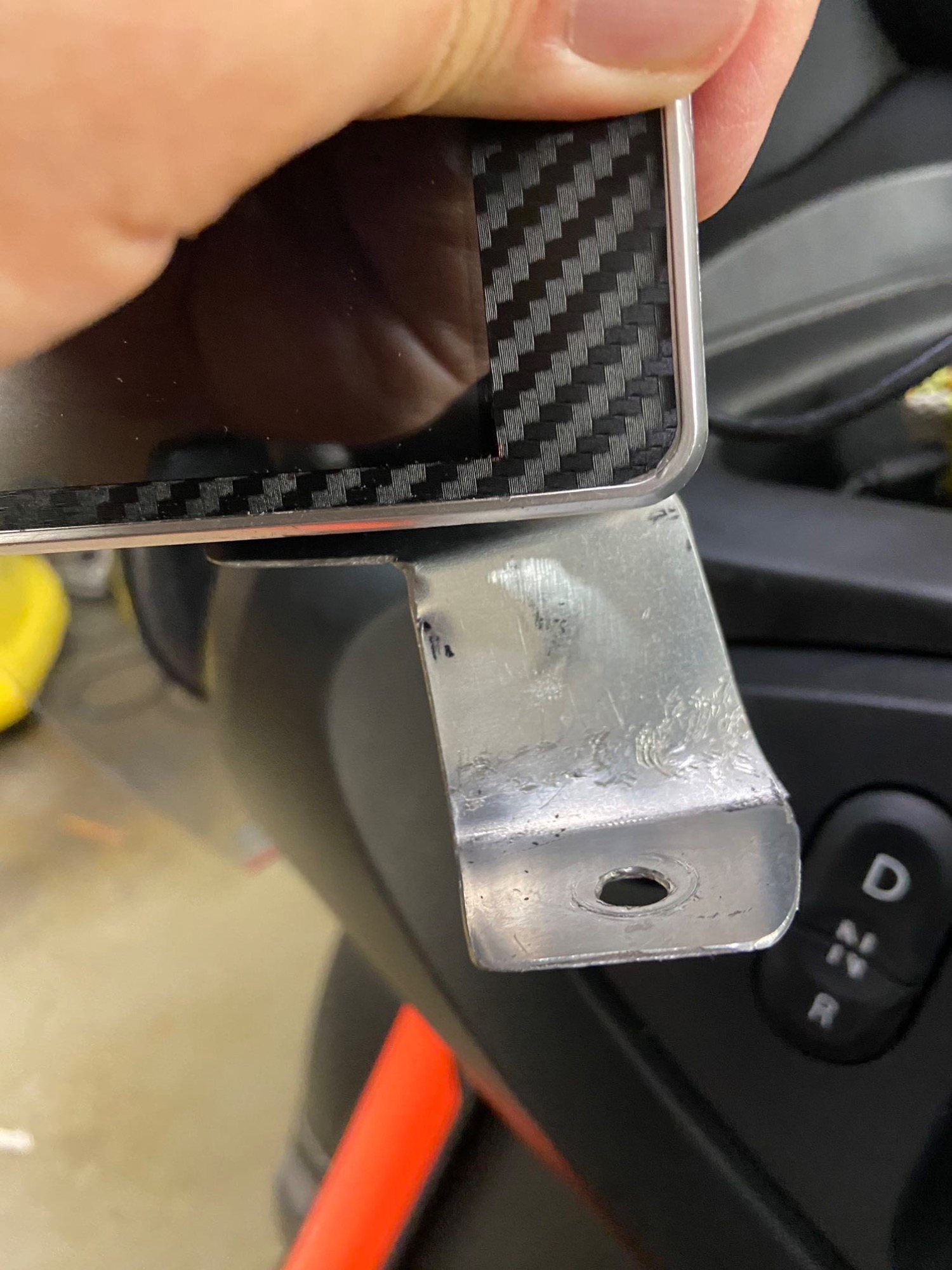

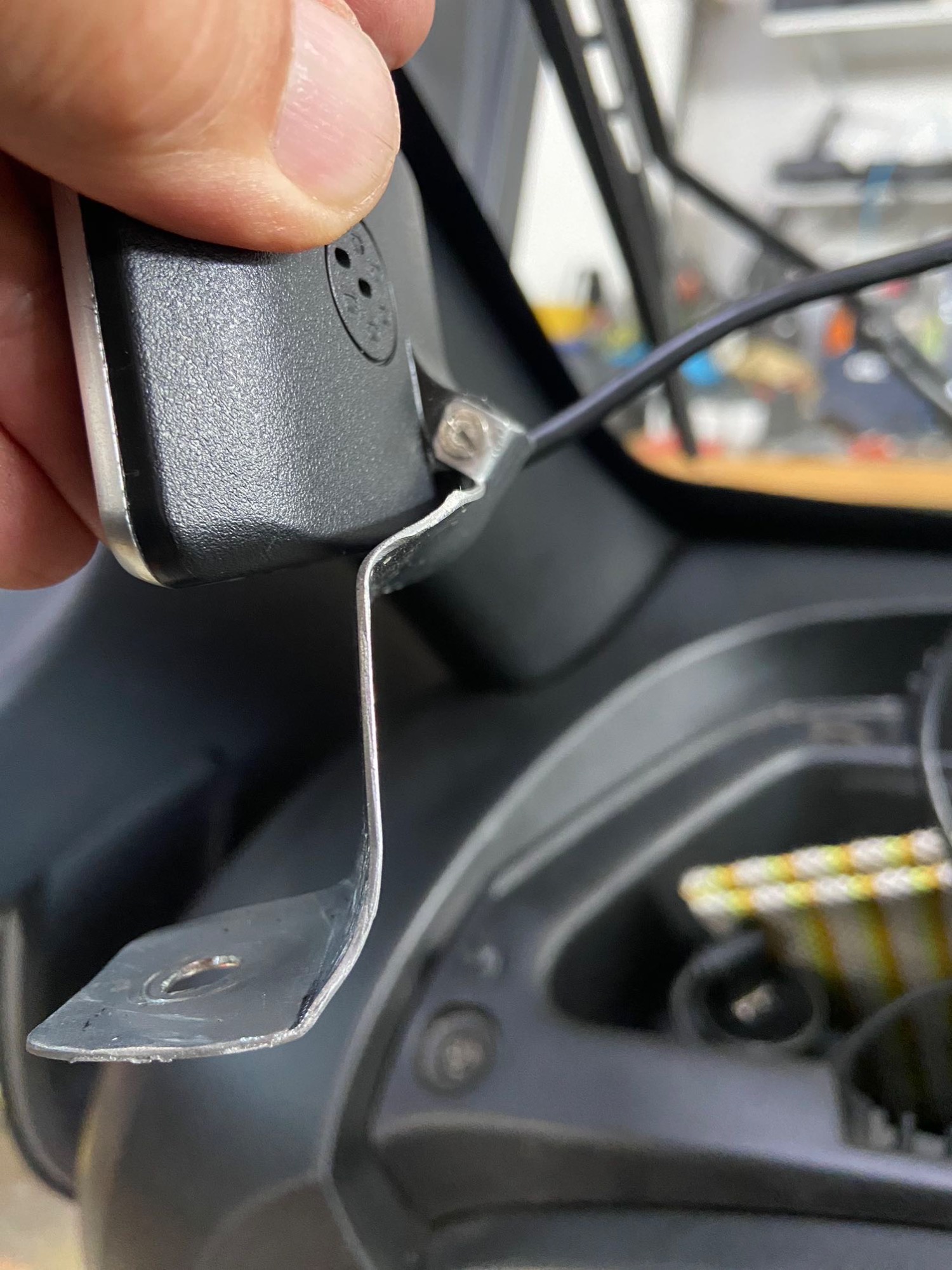

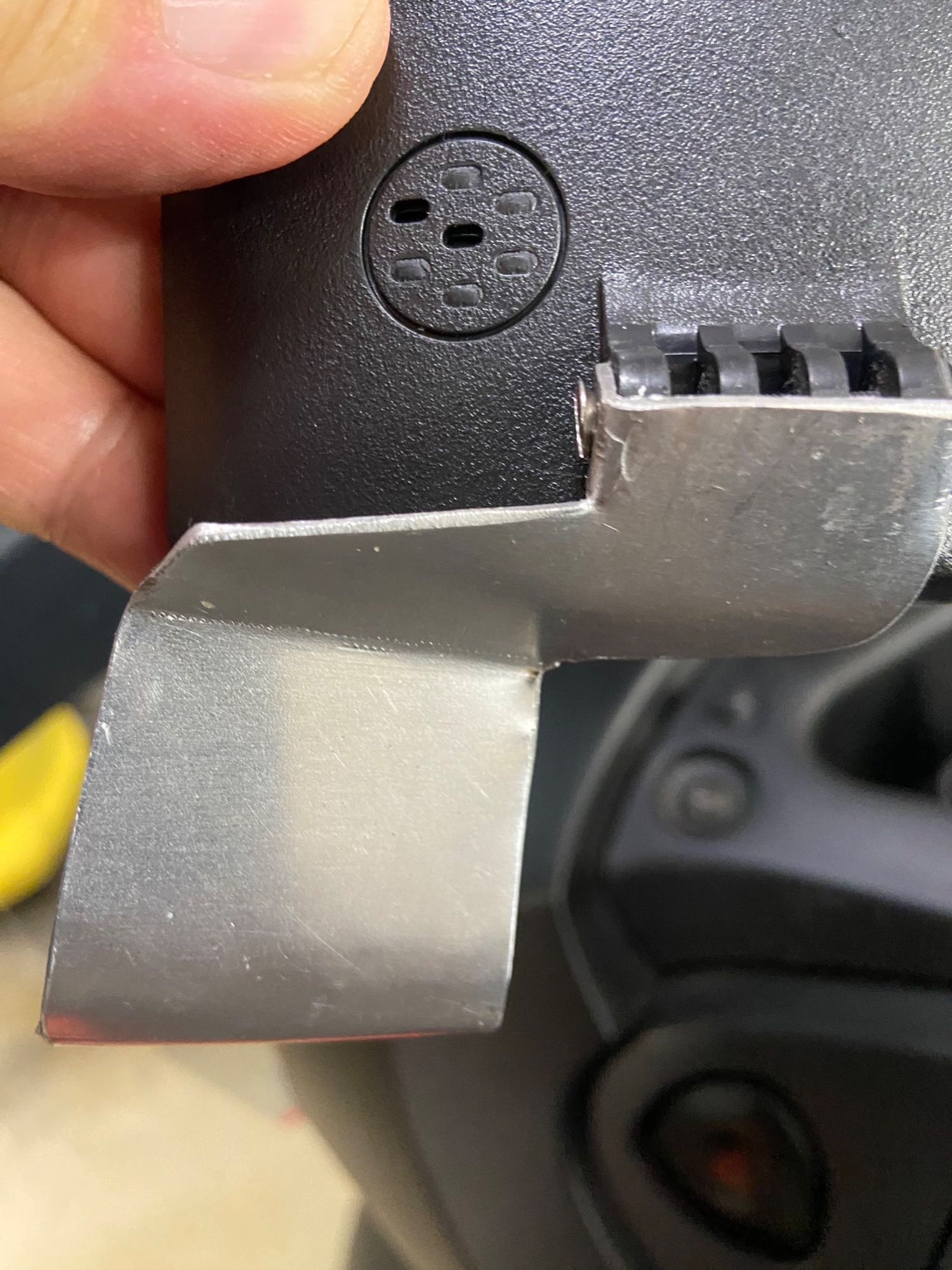

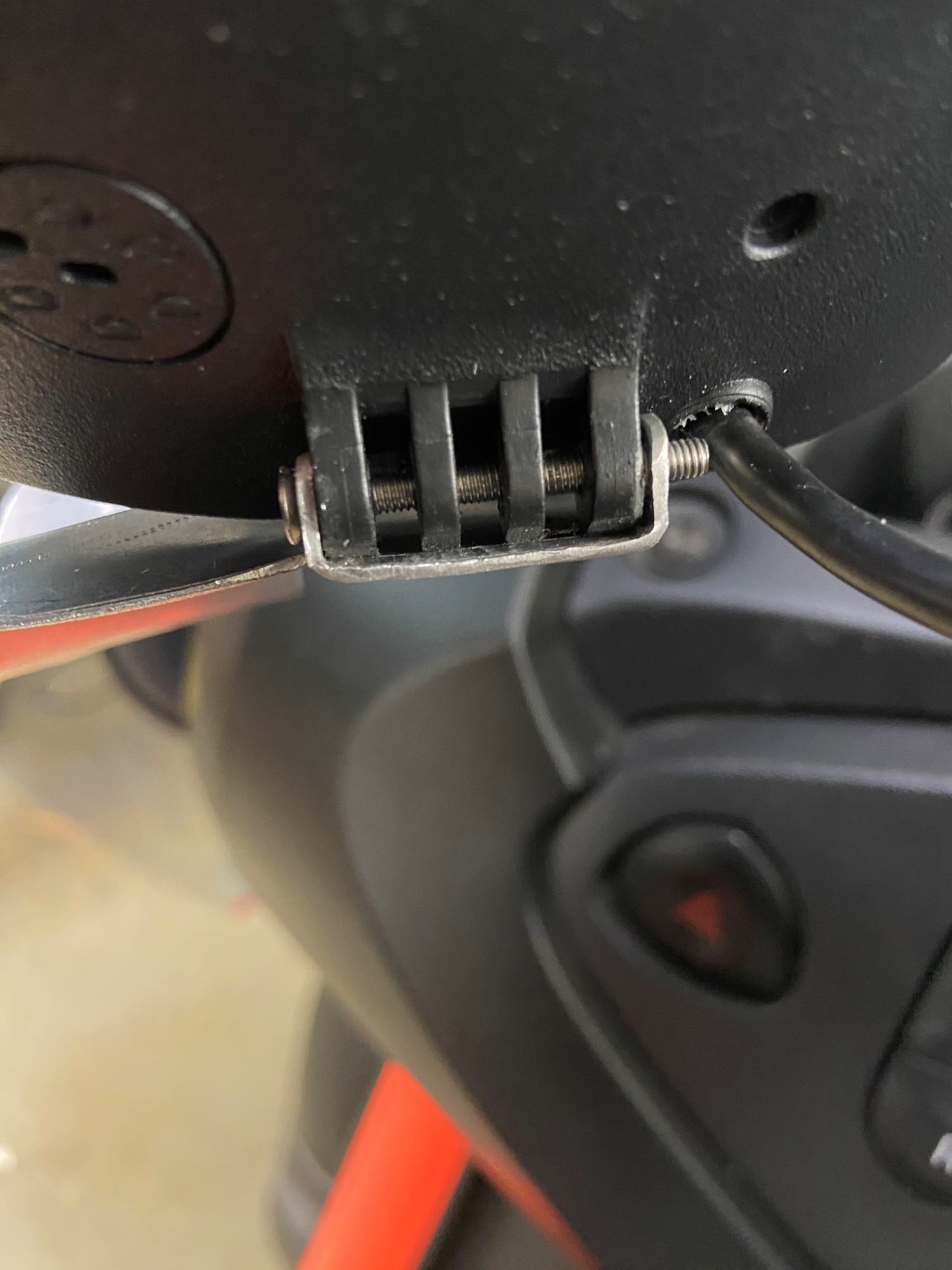

Weil der Alu-Winkel scheinbar gut ankommt hier noch ein Bilder. Das Material ist 1,2mm dick und lässt sich per Hand und Zange einfach Formen. Ein Stückchen 10cm x 10cm reicht schon. Ich mach mir aus Pappe immer zuerst ein Schnittmuster. Das Loch ist 6,5mm am Display 3,5mm.

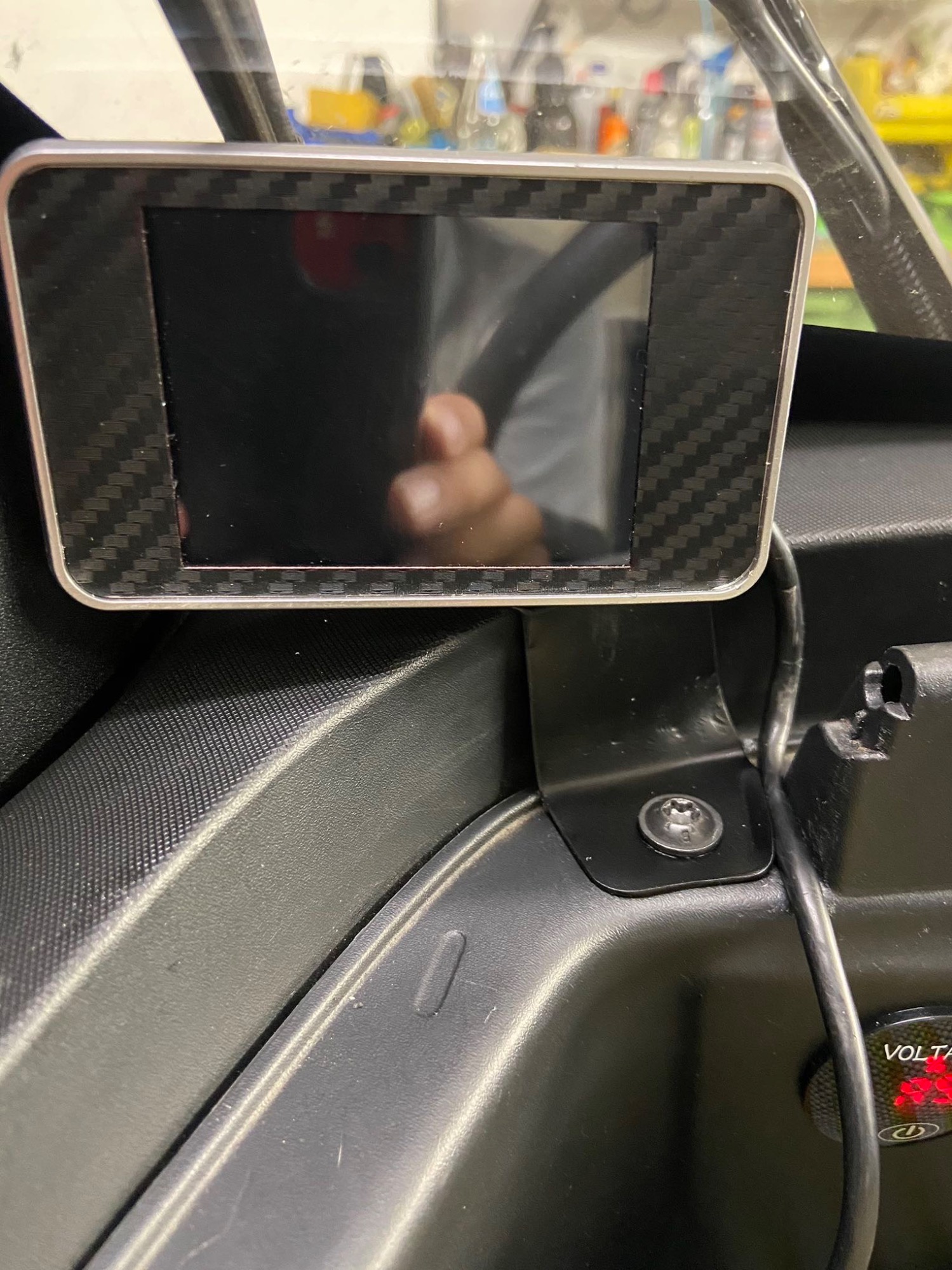

Final …. den rechten Rand vom Blech etwas hochgebogen und das Displaykabel darunter geklemmt. Seidenmatt Schwarzer Lack drauf. schön geworden

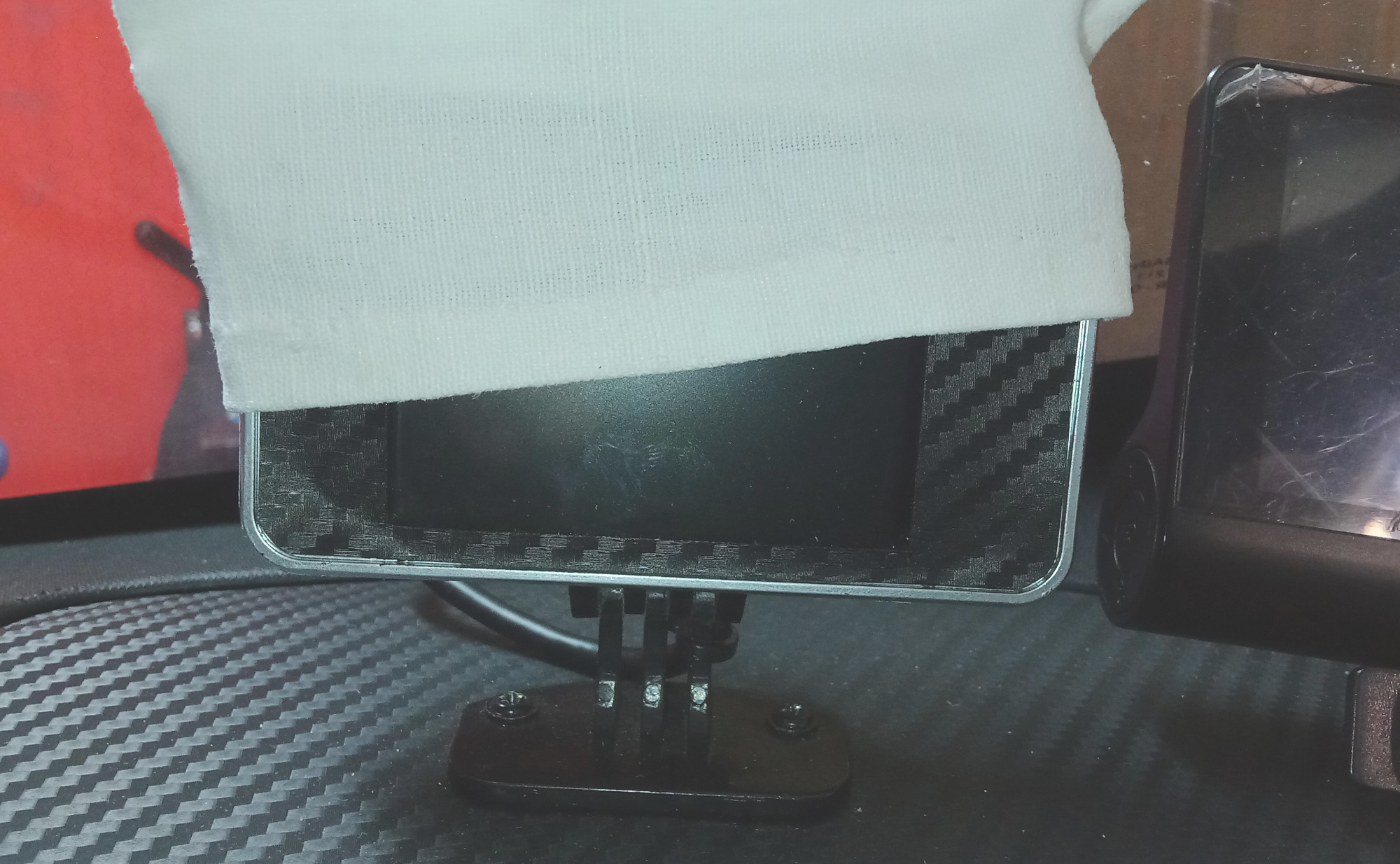

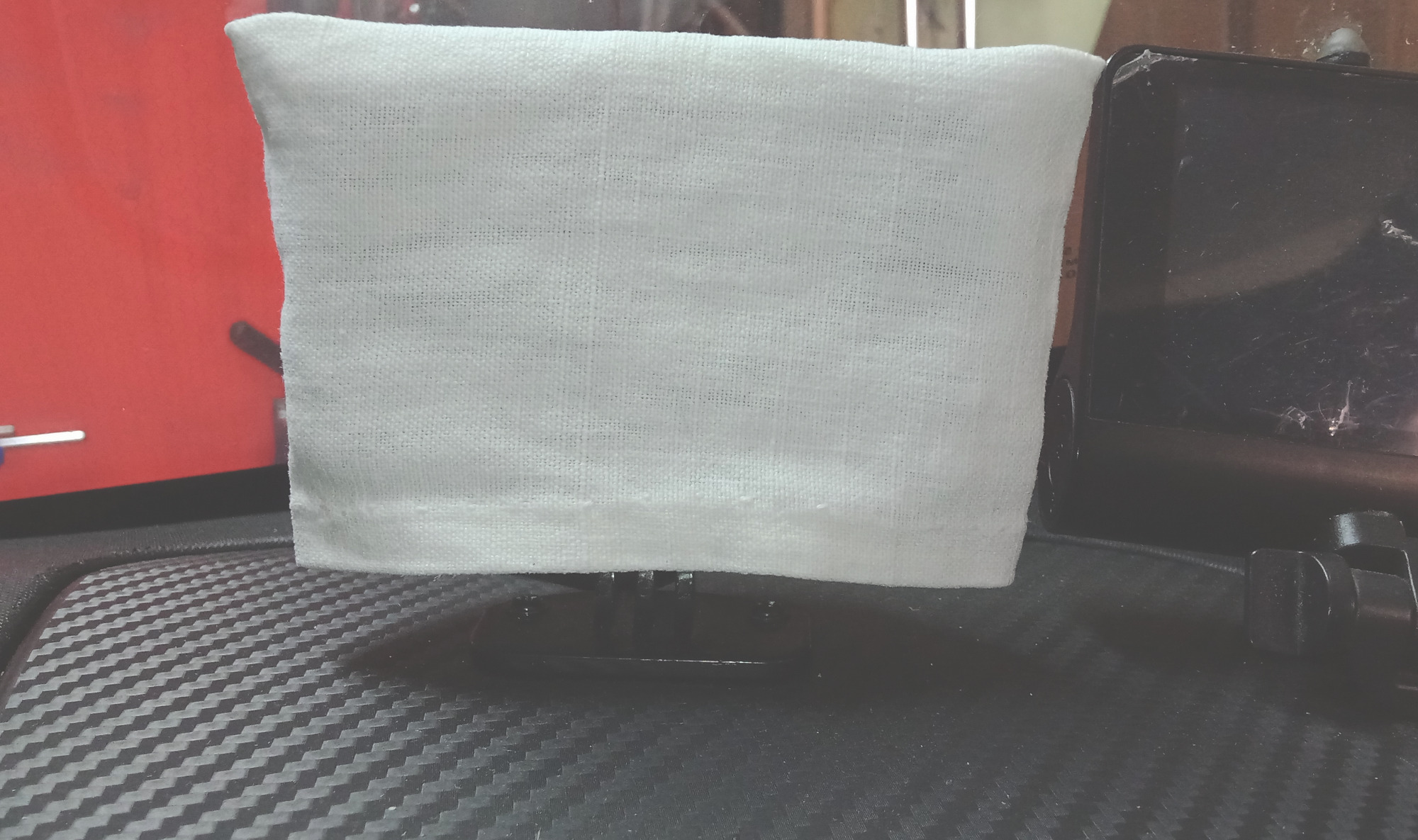

Too hot here in these days (40° ) to leave my ToM naked in the sun. So I sewed a cap.

Generally speaking, it's better for ToM to wear clothes. It'll save you a lot of trouble with the police.

Sherlock schrieb: Generally speaking, it's better for ToM to wear clothes. It'll save you a lot of trouble with the police.

...der war gut

LG Tom

After I saw the Twiz O'Meter in @HollandHannes two Twizy's, I immediately ordered one yesterday evening. The display is a cool thing, but I especially look forward to being able to control the charge process from Home Assistant to make more effective use of the solar panels.

PriusTwizy schrieb: After I saw the Twiz O'Meter in @HollandHannes two Twizy's, I immediately ordered one yesterday evening. The display is a cool thing, but I especially look forward to being able to control the charge process from Home Assistant to make more effective use of the solar panels.

Ah, a Home Assistant User, great

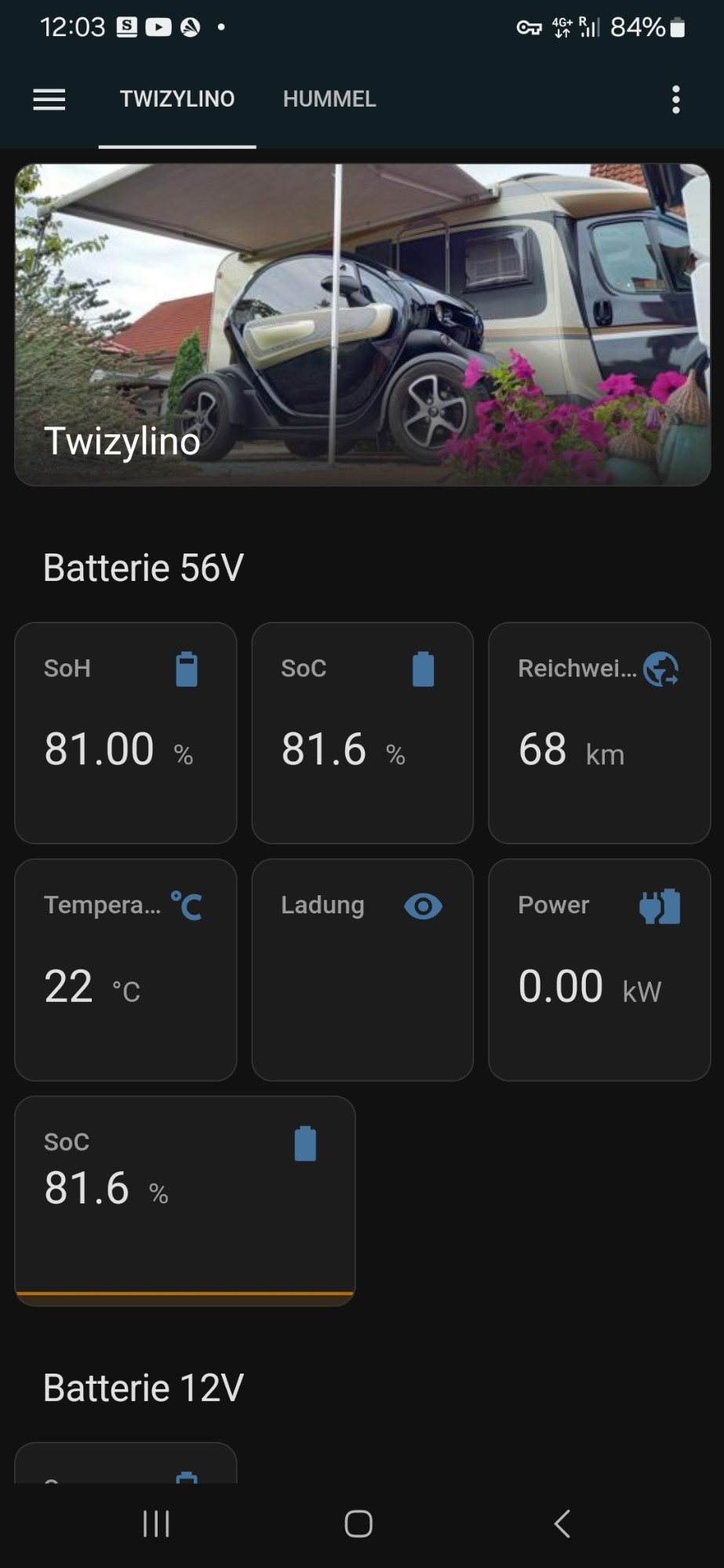

Twizy in HA

LG Tom

Ulli-et-Tom schrieb: Ah, a Home Assistant User, great

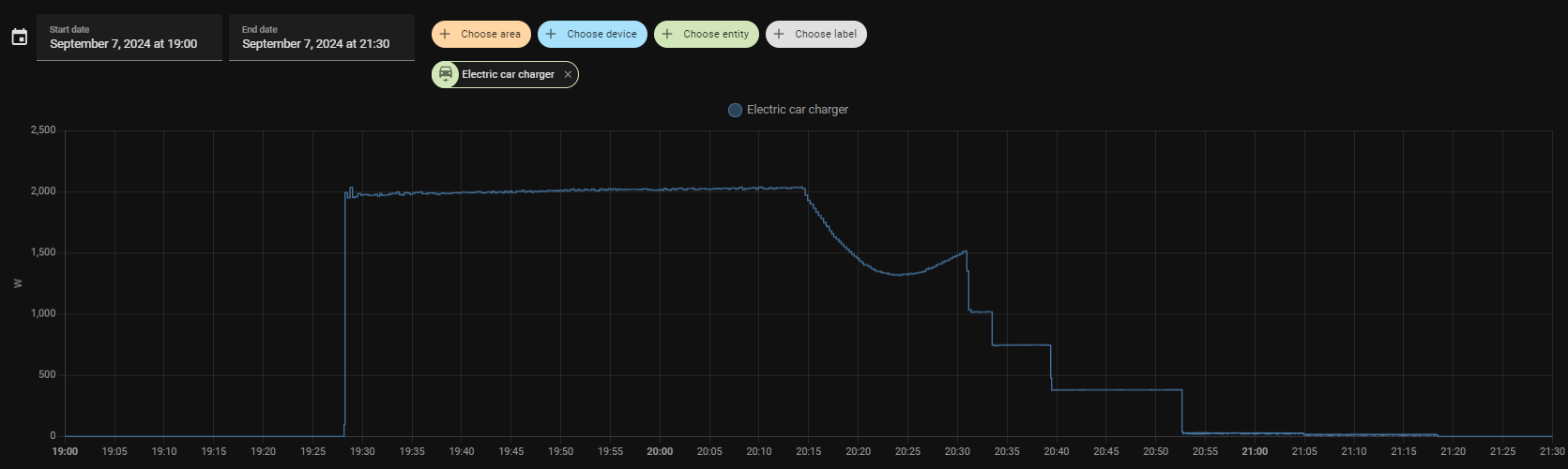

Oh yes, I love Home Assistant! I monitor lots of energy-related stuff in our house, electricity, solar energy, water, district heating, and a couple of discrete electrical consumers among which the outdoor wall socket where the Prius and the Twizy charge:



I do this with a number of Shelly plugs.

But besides monitoring, I want to control the charge process
