Twizy aus Sachsen (maikt)

3. Innenbeleuchtung

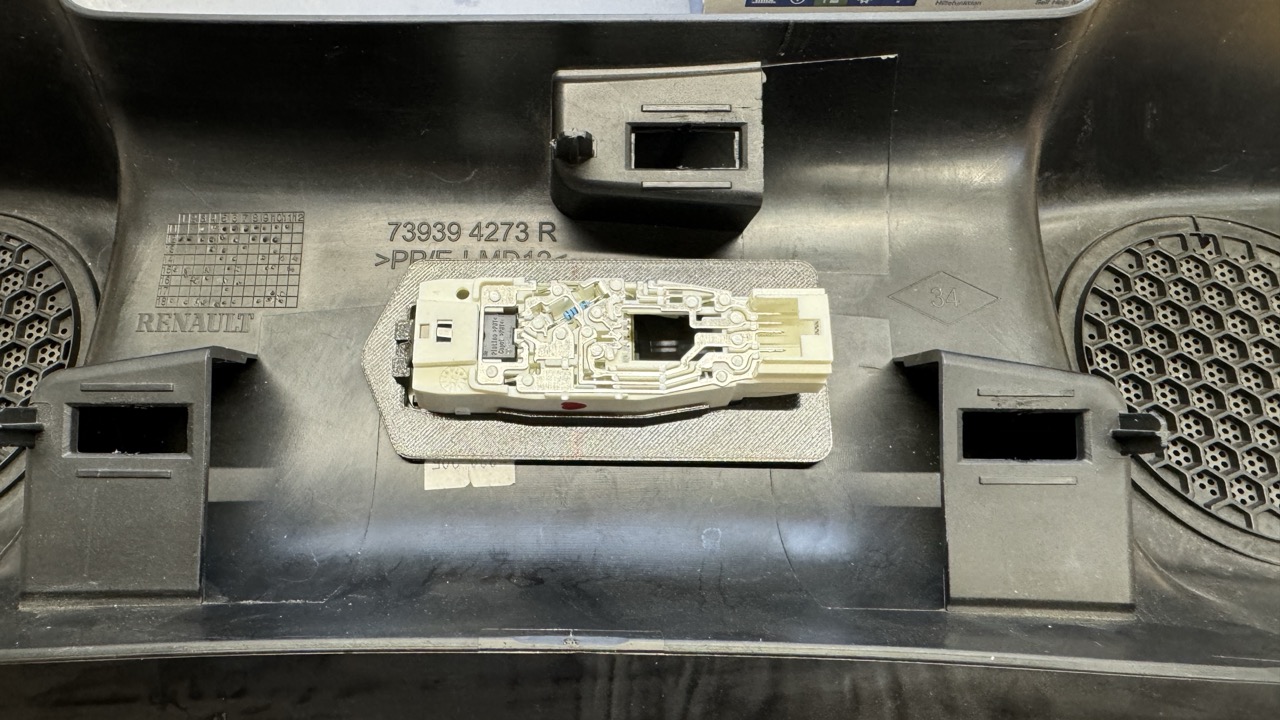

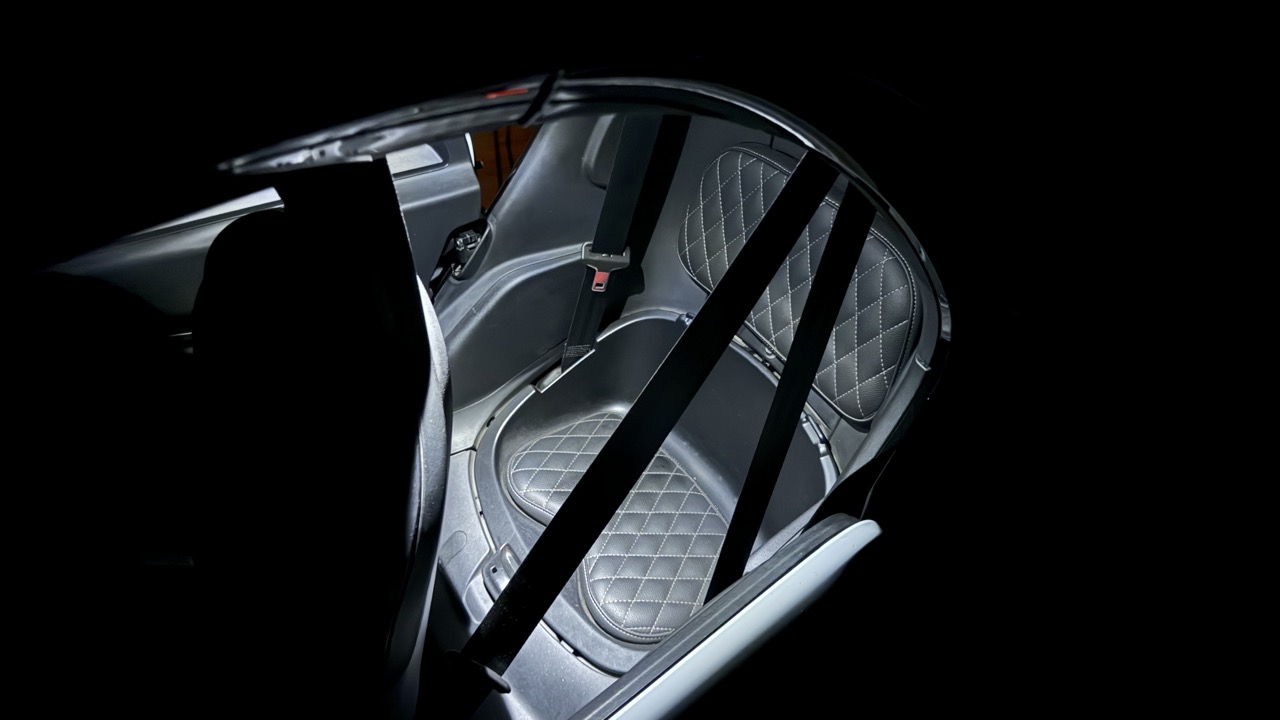

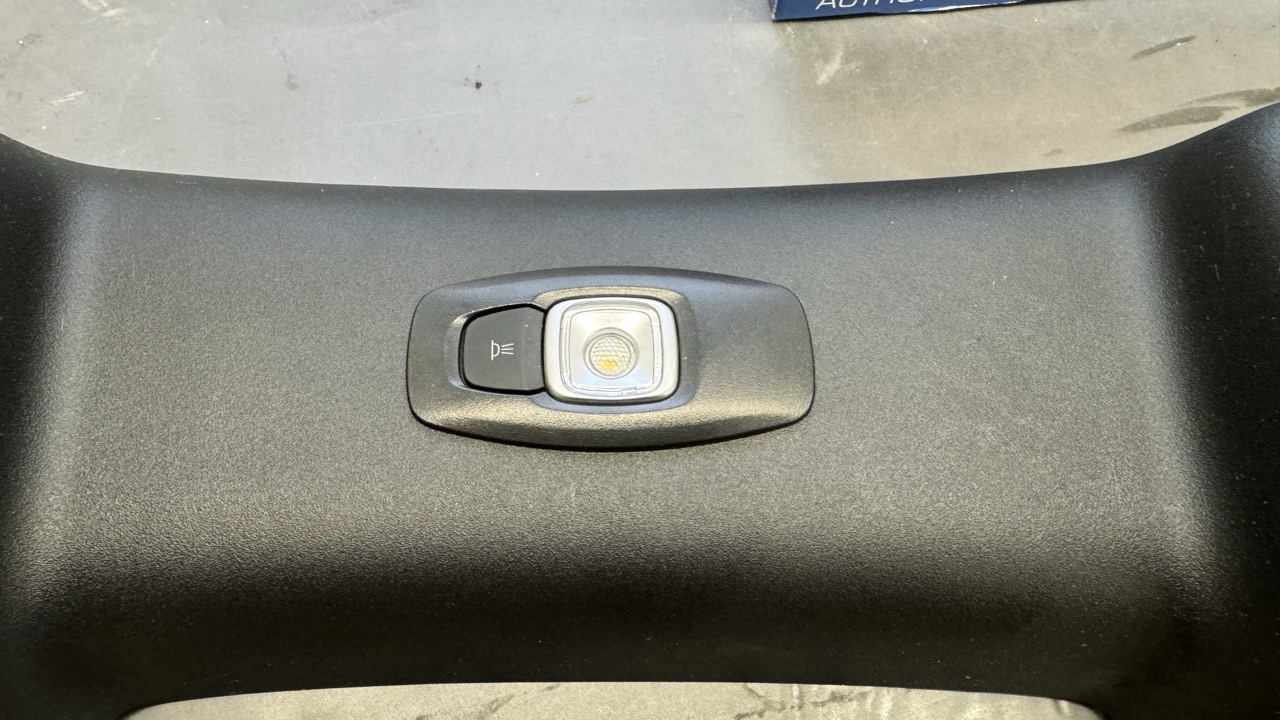

Bei meiner Zoe habe ich auf den hinteren Plätzen schonmal originale Beleuchtungsmodule von Renault/Nissan nachgerüstet und dabei hatte ich auch schwarze Module entdeckt. Die passen ganz gut zum Twizy, allerdings habe ich nur in der Brücke am Dach zwischen den Lautsprechern genug Platz dafür gefunden. Ich hatte mir für vorn mehr Licht erhofft, aber immerhin ist der Rücksitz jetzt gut beleuchtet.

Das ist genau die Stelle, die manche mit Heißluftpistole und Teigroller wegbügeln, um sich etwas weniger den Kopf dran zu stoßen.

Hehe, genau. Das trifft auf mich glücklicherweise nicht zu

Ich hätte beim Fahren "Gewitterstimmung" (Licht an, Licht aus Licht an......)

ABER es sieht TOP aus.

Ich finde die passt da super rein und dann noch ein Originalteil. Kannst du mal die Belegung mitteilen und vielleicht die Druckdatei mitliefern?

Vielen Dank.

Die Belegung habe ich jetzt nicht mehr im Kopf, war aber nicht schwer heraus zu bekommen. Das Druckfile habe ich angehangen. Das hatte ich aber mal für den dicken Dachhimmel der Zoe erstellt und beim Twizy sitzt es nicht ganz so fest. Man müsste es noch dicker machen, bzw. an die Form des Plastikteils anpassen, aber bei mir hält es auch so gut.

Seit heute ist mein Twizy mit neuen Lautsprechern oben im Dach unterwegs. Dafür habe ich diesmal die originalen Lautsprecher einer JBL Charge 3 verwendet, die gibt es gebraucht für 30-40€ zu kaufen. Als Lautsprechergehäuse habe ich Im Prinzip das originale Gehäuse der Charge 3 in 2 Teilen nachgebildet, sodass auch die passiv Membranen weiter verwendet werden. Die Gehäuse werden im Twizy auf der einen Seite am Dach eingehackt und auf der anderen Seite mit dickem doppelseitigen Klebeband geklebt. So sind sie auch ein wenig akustisch vom Twizy entkoppelt.
Das Ergebnis kling so Super, dass ich die vorderen Lautsprecher auch nochmal so geändert habe, dass auch da die originalen JBL Lautsprecher rein passen. Die lassen sich aber mit ASA nicht ohne Gehäuse um den Drucker drucken (sie lösen sich wegen des zu großen Temperaturunterschiedes zur Umgebung ständig vom Bett ab), da bin ich gerade dran...

Hier aber erstmal paar Bilder von den Lautsprechern:

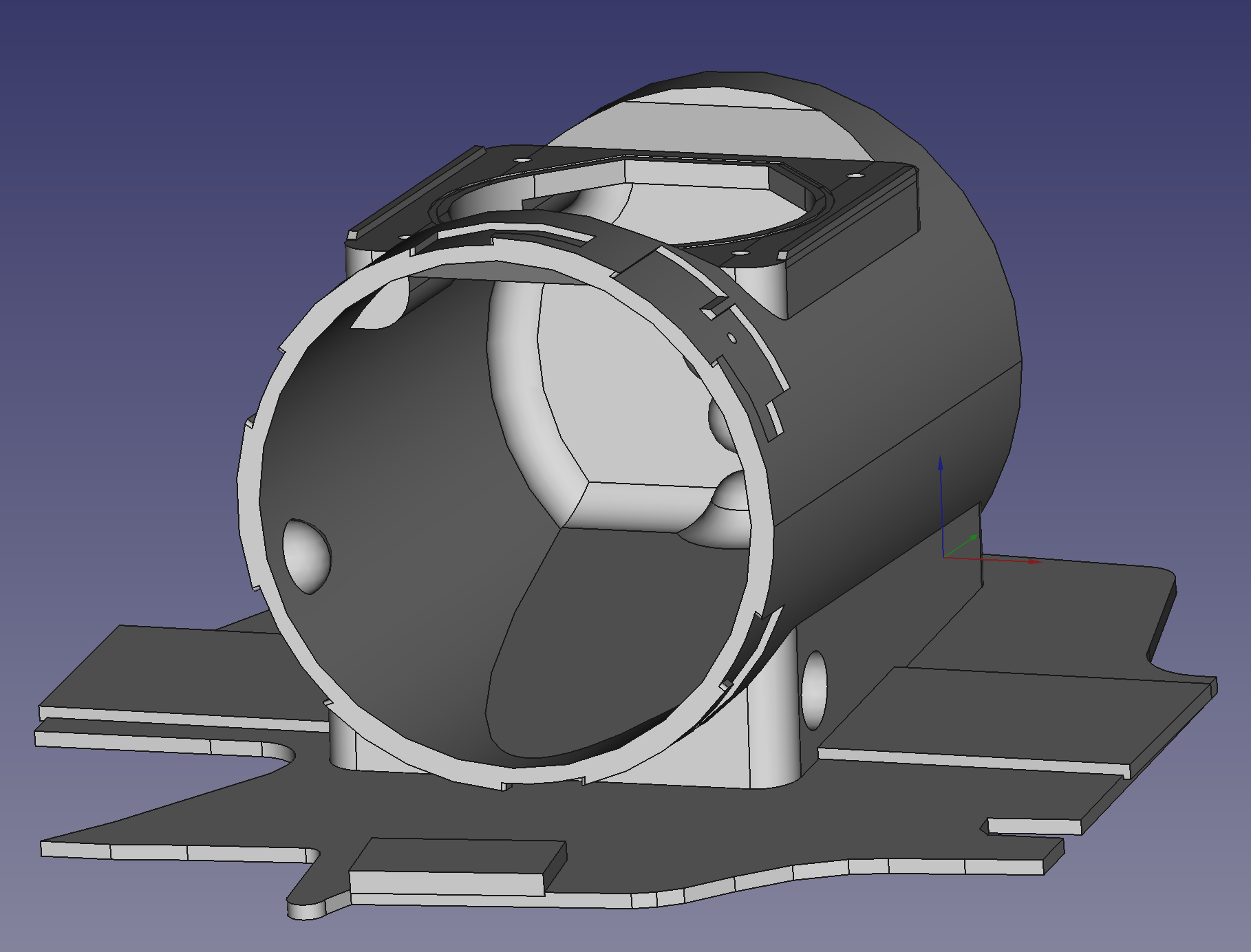

Erstmal konstruieren:

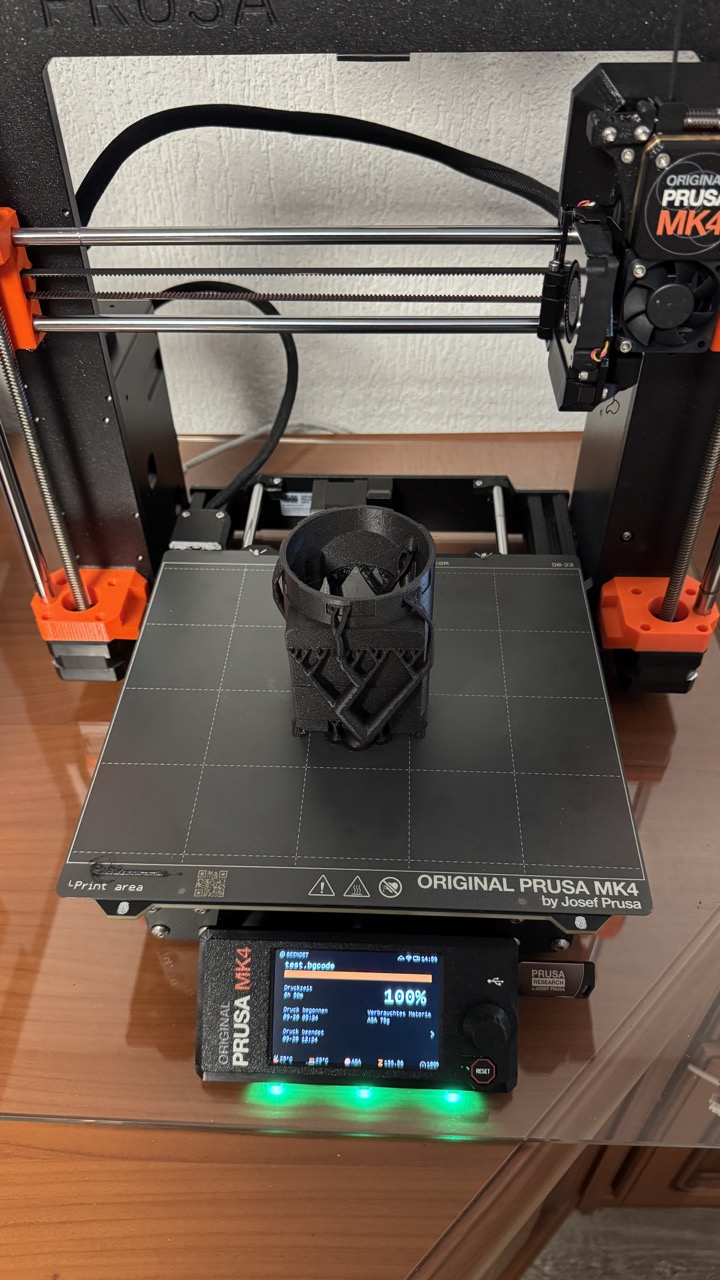

Dann drucken:

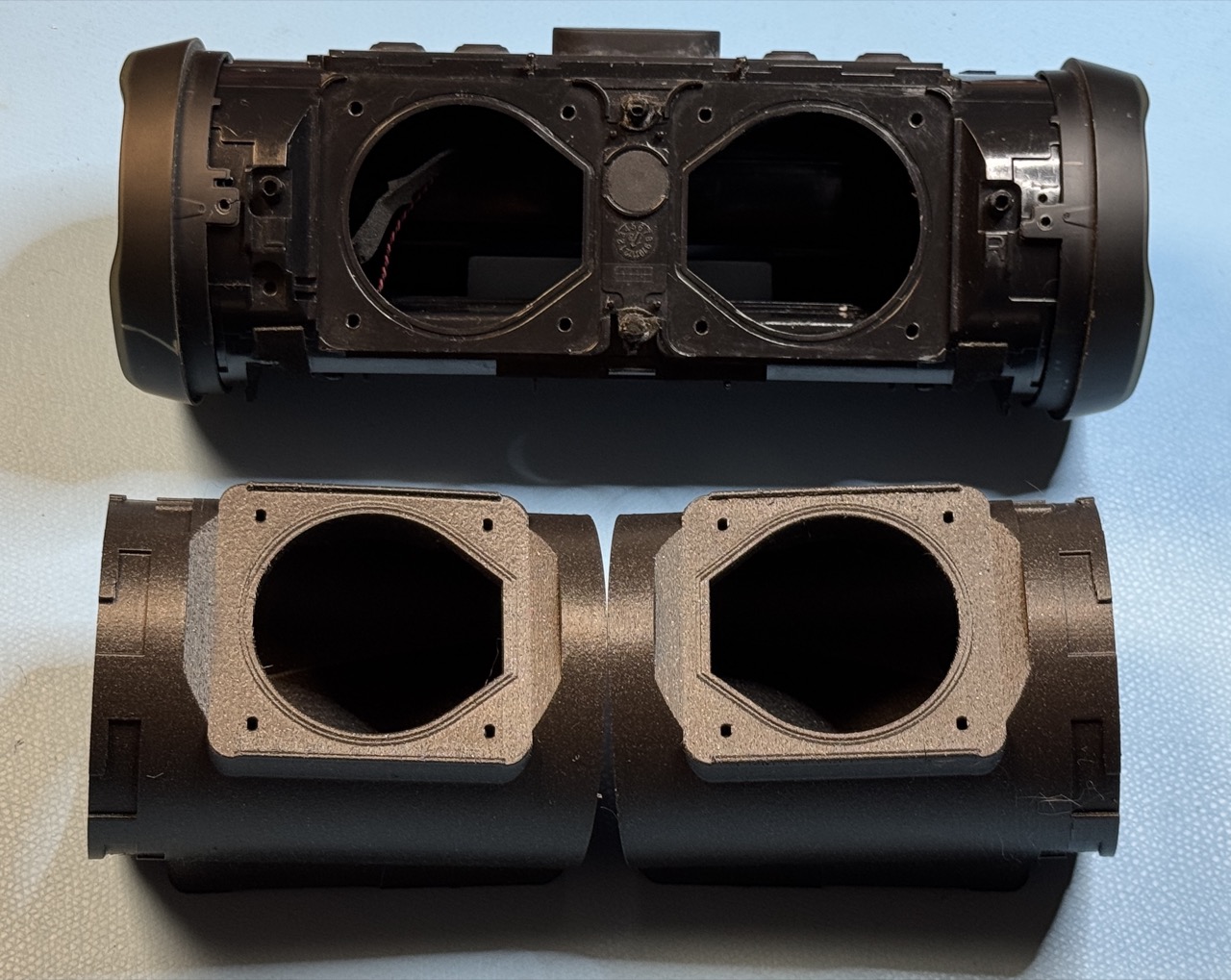

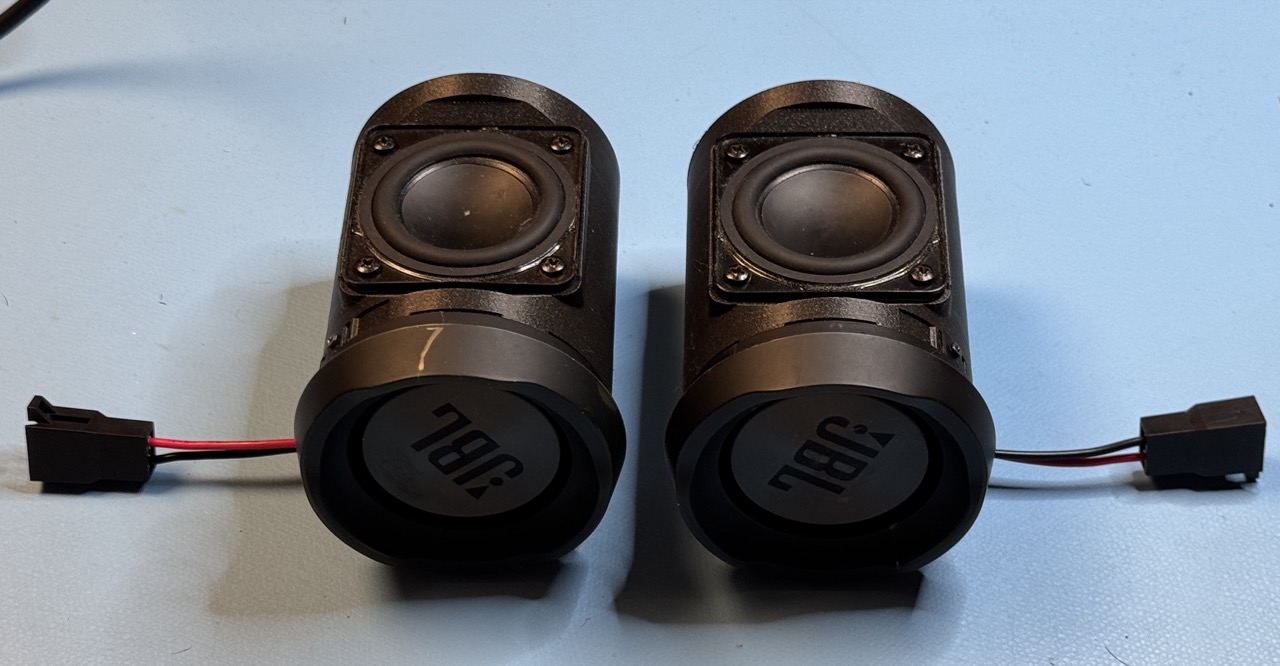

Oben original unten Nachbau für den Twizy:

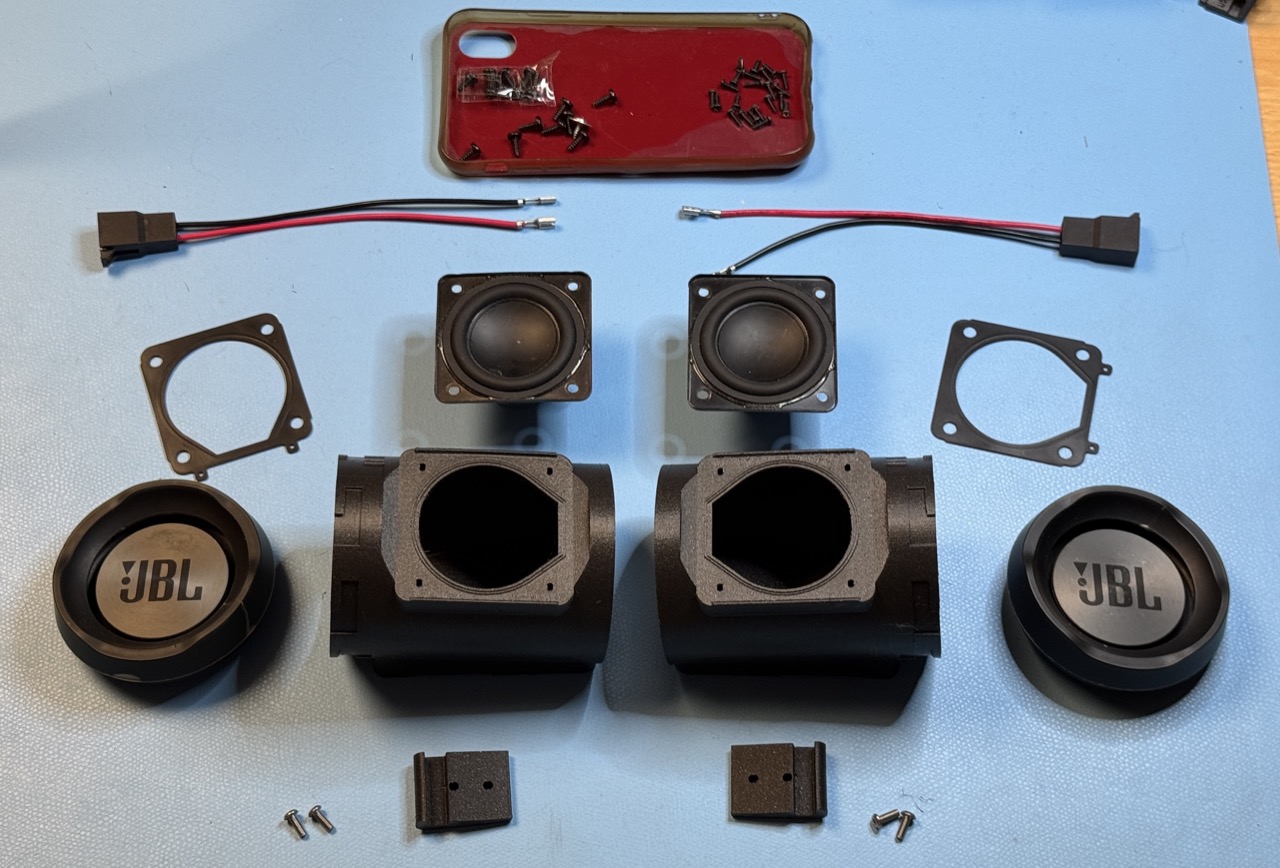

Dann der Zusammenbau:

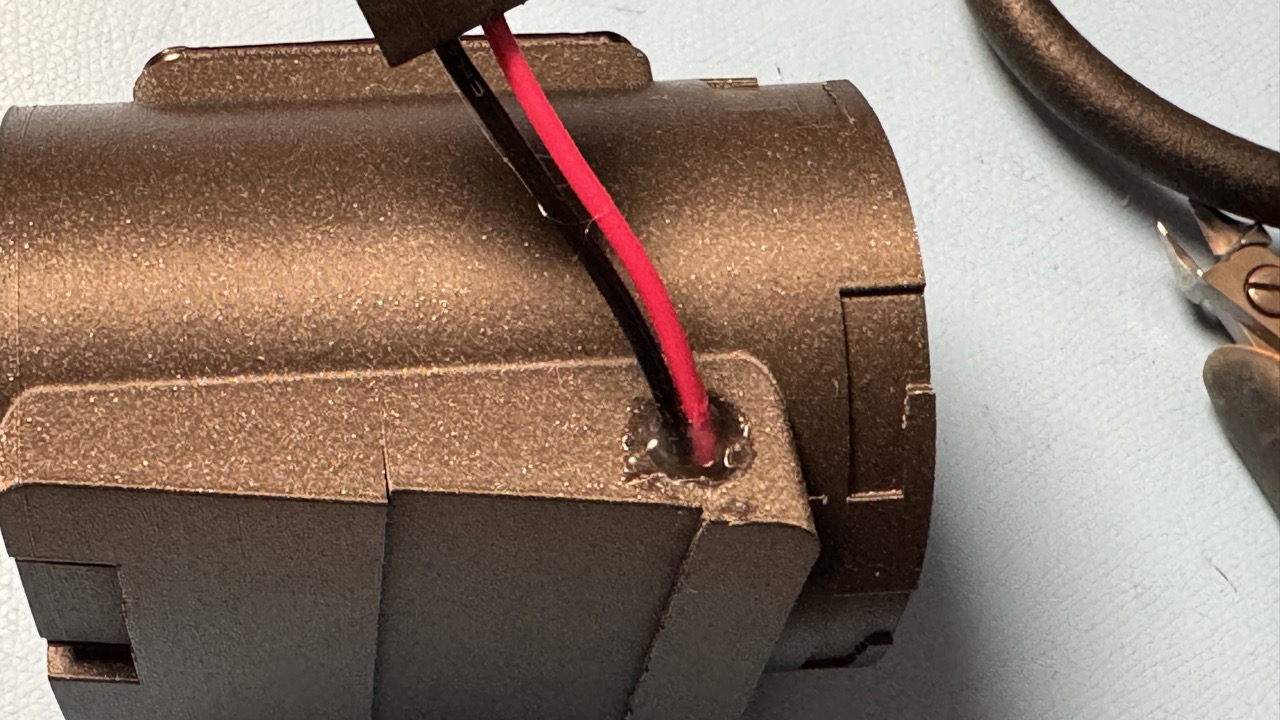

Noch die Kabeldurchführung mit Heißkleber verschließen, soll ja alles dicht sein:

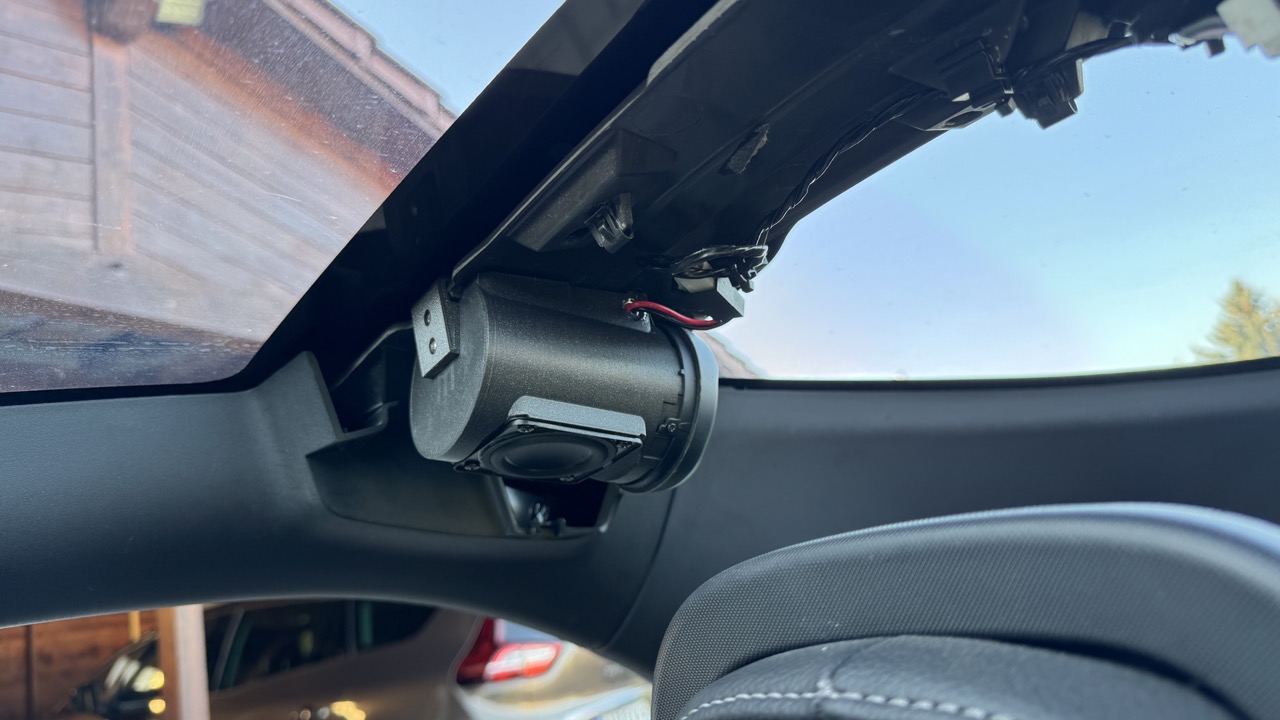

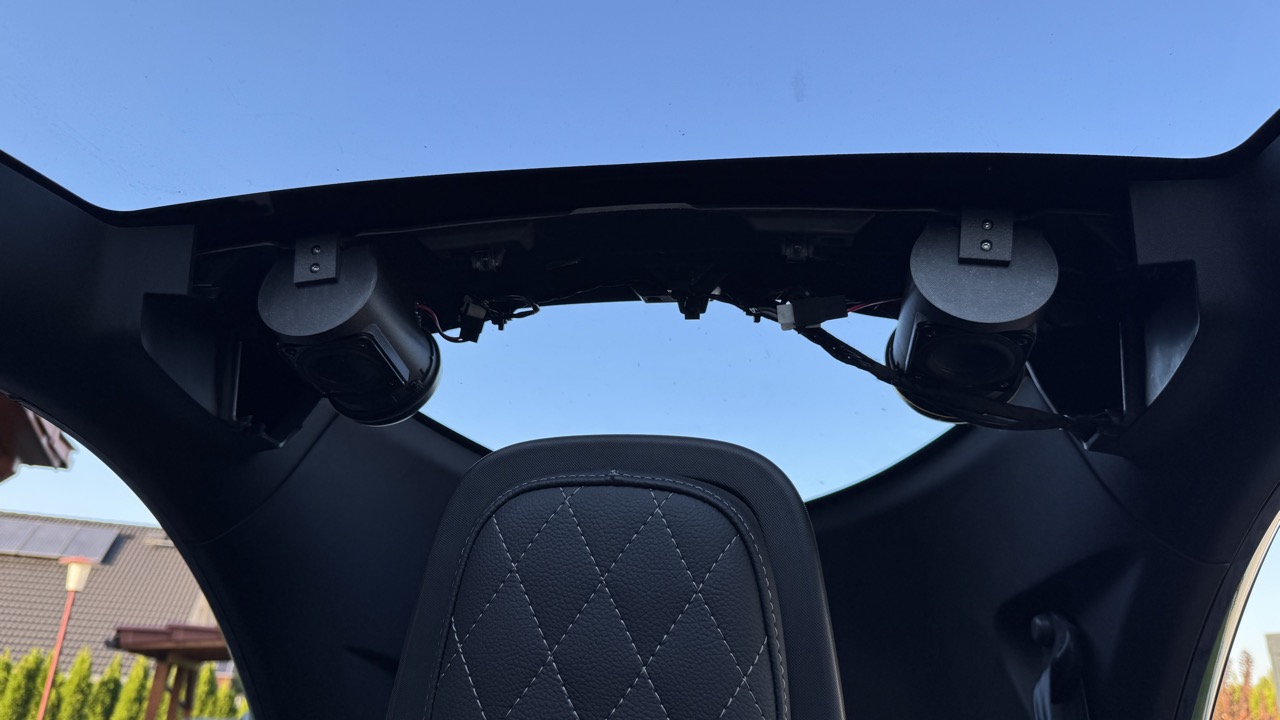

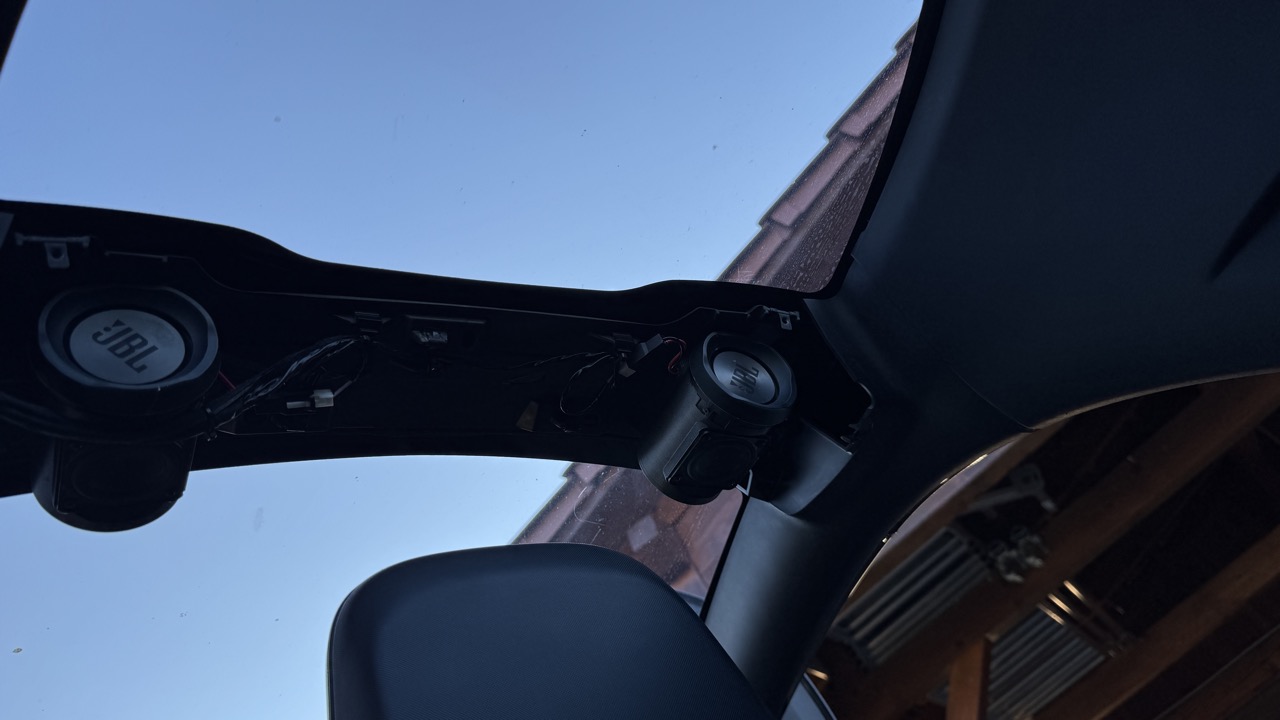

Und dann alles in den twizy einbauen:

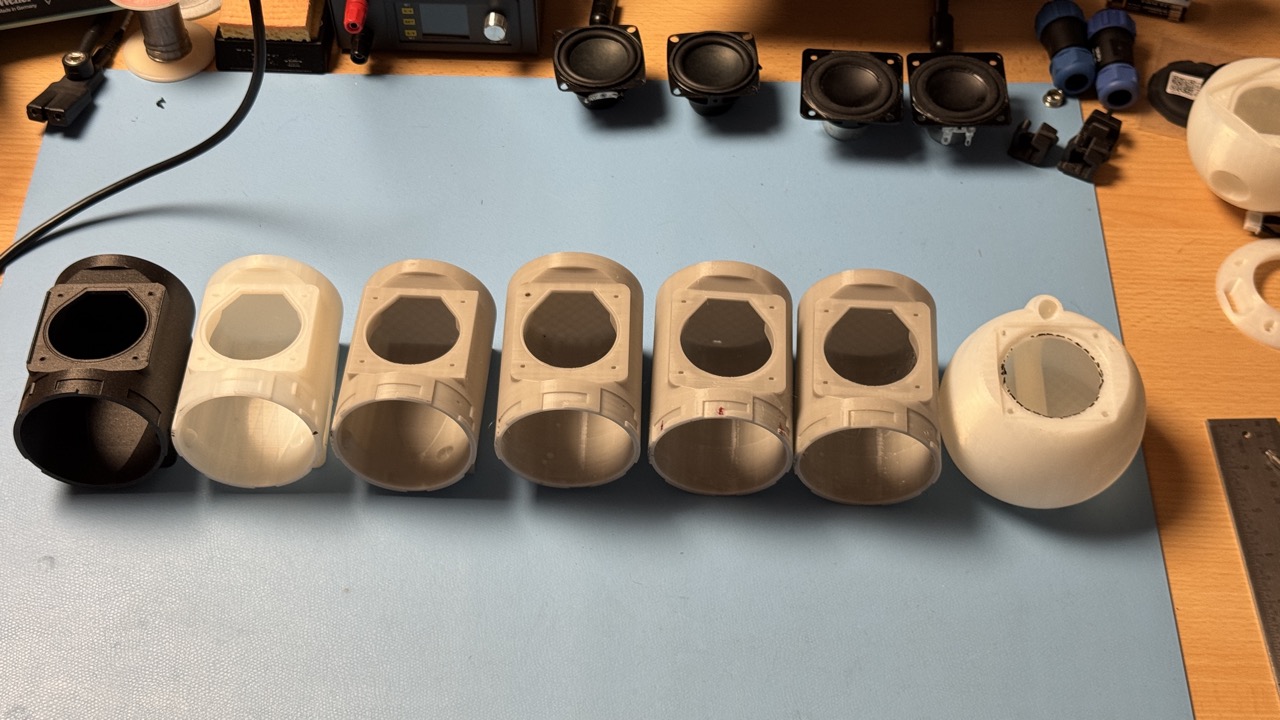

Das Endergebnis hat schon einige Prototypen bedurft:

Mit einem offenen Drucker wirst du das mit ASA auch nicht hinbekommen. Mein Kollege hat mir einiges gedruckt und der hat einen geschlossenen. Damit geht das ganz gut. Lässt er sich aber dafür anständig bezahlen.

Ja genau, für ASA sind die Temperaturen, bzw. die Temperaturunterschiede, so hoch, sodass sich die Drucke beim Drucken verziehen und dann ablösen. Aber ich habe schon ein Druckergehäuse hier, das schon eine Weile auf seinen Einsatz wartet. Aber normalerweise drucke ich PETG und kein ASA, daher war es bisher nicht so wichtig und die Lautsprechergehäuse für oben gingen auch ohne Druckergehäuse gut zu drucken, weil die eine große Fläche auf dem Bett haben und da gut festkleben.

So eine Umhausung ist ja auch fix improvisiert.
Ich hab für meinen Steinzeit-Prusa-i3-China-Klon
aus Karton was gemacht. Wird dann einfach drum gestellt.

maikt schrieb: Das Endergebnis hat schon einige Prototypen bedurft:

Das kommt mir äußerst vertraut vor Mit den Prototypen und diversen Entwicklungsstadien meiner diversen Twizy Projekte konnte ich ganze Mülltonnen füllen

Tolles Projekt! Wie sieht das ganze dann wieder geschlossen aus?
Ich schätze mal, dass die original Kunststoffabdeckung der Lautsprecherbrücke im Dach nicht mehr passt, du aber sicherlich auch die Kabel nicht frei lassen möchtest.
Und wie ist der Klang?

TwizyChrisy schrieb: Das kommt mir äußerst vertraut vor Mit den Prototypen und diversen Entwicklungsstadien meiner diversen Twizy Projekte konnte ich ganze Mülltonnen füllen

Ich hab damit auch schon meine Mülltonne beglückt, aufheben tue ich sowas nicht

Akku61 schrieb: Tolles Projekt! Wie sieht das ganze dann wieder geschlossen aus?
Ich schätze mal, dass die original Kunststoffabdeckung der Lautsprecherbrücke im Dach nicht mehr passt, du aber sicherlich auch die Kabel nicht frei lassen möchtest.

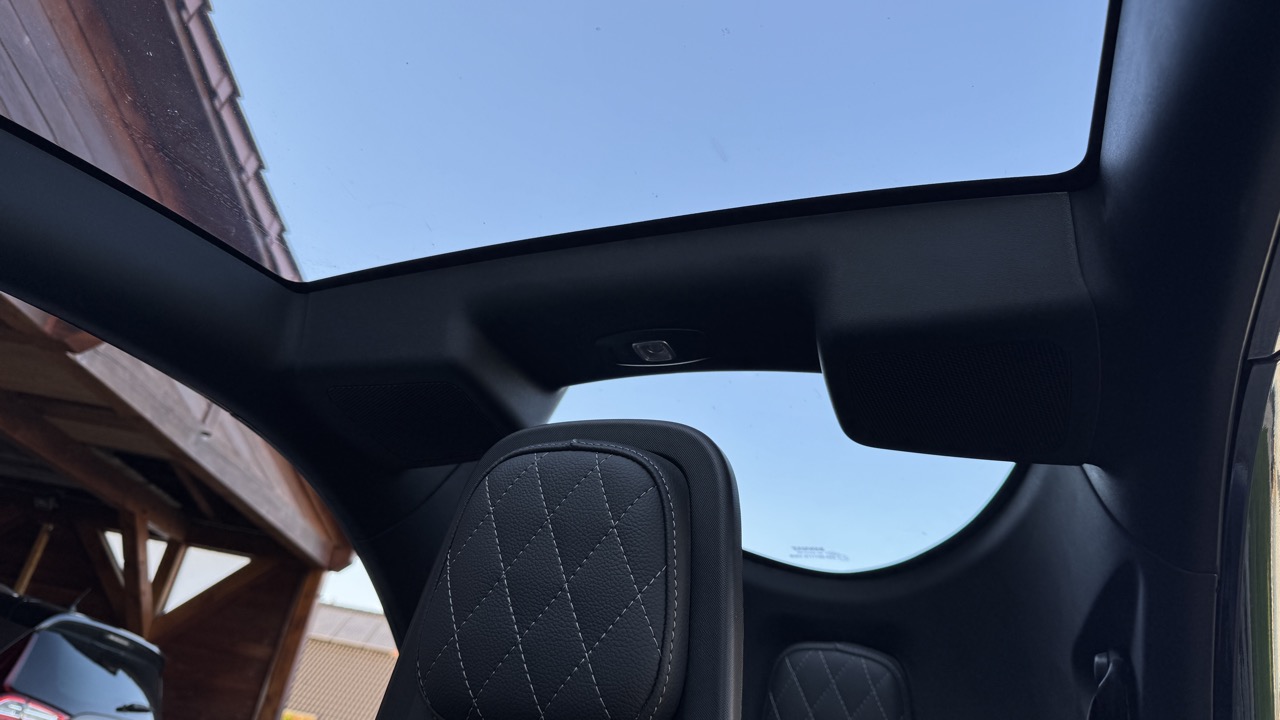

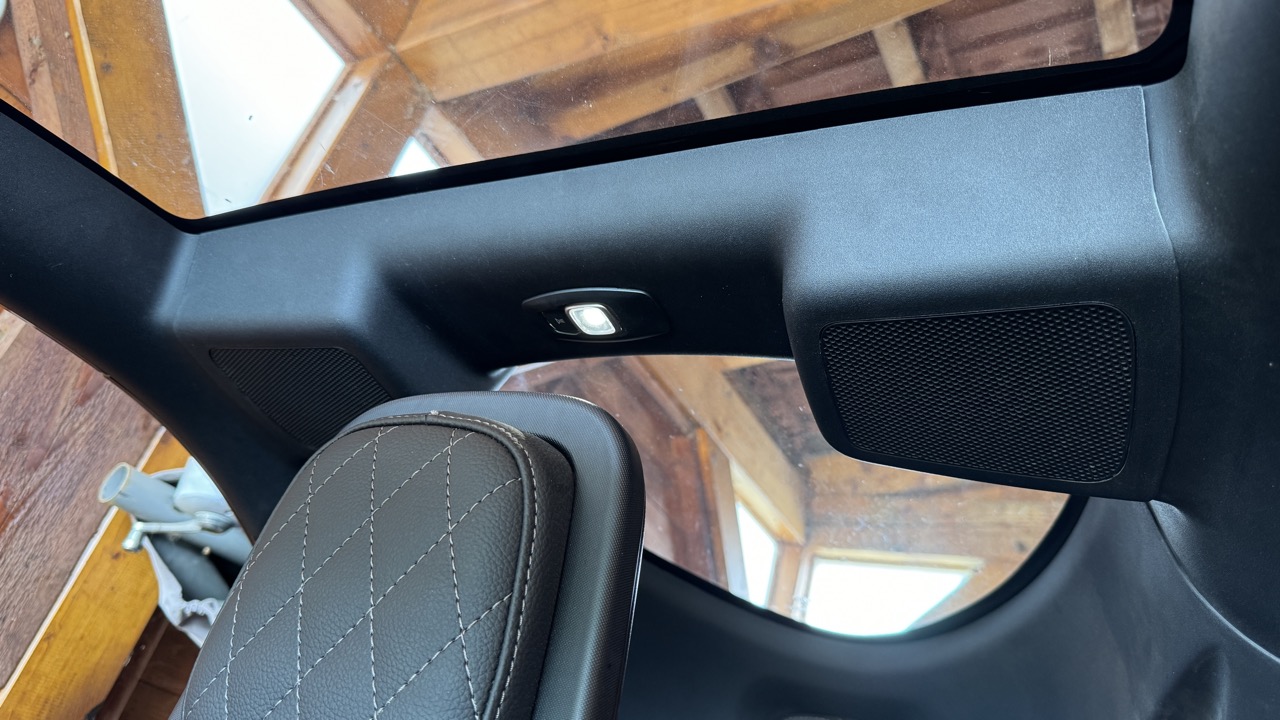

Danke. Und doch, die Abdeckung ging auf Anhieb drauf. Das war auch ein Grund (und der Verriegelungsmechanismus der Passivmembrane) für die vielen Prototypen. Ich konnte nur wegen des 10 Bilderlimits oben kein Bild posten:

Akku61 schrieb: Und wie ist der Klang?

Also meine Kinder sagen, das es JBL Charge 3 in nichts nachsteht. Ich bin voll zufrieden damit und wenn die vorderen bald auch so klingen...
Was auffällt ist nur, dass die Plastikabdeckung wieder ein wenig den Klang schmälert, vielleicht wäre es gut wenn hinten (vor der Passivmembrane) noch ein Lautsprechergitter wäre. Und die originalen JBLs reduzieren den Bass, umso weiter sie aufgedreht werden, das macht die Parrot nicht. Bei voller Lautstärke kann es daher zu Verzerrungen kommen, aber bei 80kmh hört man die Verzerrungen dann auch nicht mehr. Für den der hinten sitzt ist es bei voller Lautstärke aber schon ziemlich laut. Glücklicherweise habe ich meine Frau dahingehend aber schon gut trainiert

Sieht super aus!
Würdest du die STL Datei der Gehäuse vielleicht teilen?

Gruß,
Patrick

Ja, kann ich machen, dazu noch ein paar Hinweise:

Lautsprecher oben:
- Für die Chassis und die Passivmembrane sollten unbedingt die originalen Schrauben verwendet werden, da das Gehäuse darauf angepasst ist und es mit anderen Schrauben reißen könnte.
- Der Halter wird mit 2 Schrauben M3x8 montiert.

Lautsprecher vorn:
- Die vorderen Lautsprecher mit den original JBL Chassis (v2) habe ich aber noch nicht getestet, nur die mit den billigen Nachbau Chassis (v1).
- Ich habe diese Magnete verwendet: Amazon Link
- Die Gitter sind 2" im Durchmesser, die eBay Auktion ist aber inzwischen abgelaufen. Die hier könnten aber auch passen (ohne Garantie): eBay Link
- Den Twizy Schriftzug habe ich im Prosa Slicer aufgebracht, der ist also bei den stl Files nicht drauf.
