So jetzt stimmt es wieder .

@Bernd, sorry. Mein Fehler.
Ich hatte Metallschorsch hinzugefügt, hätte aber Bibabene nicht löschen dürfen. @Otto, danke für die Korrektur.
Wir alle gaben ein interesse daß das zum Laufen kommt.
Jetzt solle alles passen. Schaut, auch hier, aber immer mal kritisch drauf.

war ja nicht bös gemeint. Weis das es keine Absicht war

Hallo,

Für die molex stecker hab ich eine Zange von iwiss verwendet.

IWISS Mini Micro Open Barrel Crimpzange funktioniert auf AWG28-20 JAM, Molex, Tyco, JST Terminals und Verbinder

War mit dem Ergebnis zufrieden, aber irgendwann brauch ich eine Brille.

Gruß Georg

Hallo Zusammen,

weiß jemand zufällig die Teilenummern für die beiden großen Relais, die sinnigerweise direkt bei Renault bezogen werden sollen?

Herzliche Grüße aus Würzburg

Martin Plenk

Das hat Dexter mal schön aufbereitet. Kommst Du damit klar:
github.com/dexterbg/Twizy-Virtual-BMS/tree/master/extras/parts
oder soll ich es heraussuchen?
Die 500A und 40A Sicherung kannst du auch woanders kaufen.
Das Relais hat übrigens 150A, da gehen aber bis zu 500A drüber. In Anbetracht der 'geringen' Spannung und bisher nicht bekannter Fehler wurde beschlossen das passt.

Kabel sind lieferbar.

Hallo Klaus,

wenn ich Michaels (Dexters) Liste richtig verstanden habe, werden zur Akkuverkabelung neben dem Yazaki-Kabelsatz folgende Teile von Renault benötigt:

Motorrelais
Relais Principal Boitier
Teilenummer 29 4B 163 31R
Typ GER-150RN
450V 150A

Laderelais
Relais Chargeur FLTG ENT CHJRJ
Teilenummer 29615-6226R
Typ GER-40RN
450V 40A

Buchse Akkubox zu Motor?
Teilenummer 29 67 433 99R

Buchse Akkubox zu Ladegerät?
Teilenummer 29 67 464 18R

Optional (Standardteile, auch anderswo erhältlich):

Sicherung 500A
Teilenummer 29 65 393 41R

Sicherung 50A
Teilenummer 29 65 390 51R

Sicherung 5A
Teilenummer 29 65 356 72R

Sicherungsgehäuse
Teilenummer 29 67 124 52R

Sicherungsgehäuse
Teilenummer 29 67 132 82R

Und zusätzlich natürlich das von Dir benannte Standardrelais.

Habe ich das soweit richtig verstanden?

Herzliche Grüße aus Würzburg

Martin

Hallo Martin,

das passt. Essentiell sind die beiden Relais:
Motorrelais Teilenummer 29 4B 163 31R
Laderelais Teilenummer 29615-6226R

Sicherungen und Gehäuse 50A+500A, die bekommst Du auch woanders. Die 5A ist im Yazaki Kabel (als 20A, ggf eine kleinere rein).

Bei den beiden Steckern (Ladegerät + Motor) da nehme ich je einen Anderson Stecker .
a) Stecker Ladegerät (Buchse Akkubox zu Ladegerät - Teilenummer 29 67 464 18R), der Nachteil: Du mußt die, dann Steckverbindung, am Ladegerät abzwicken, sinnvollerweise eine Verlängerung anbringen (dann kann alles von hinten an der Box rein)) und einen Anderson Stecker Ancrimpen. Nach den bisherigen Erfahrungen hier im Forum hat mir da bisher niemand widersprochen. (Stecker habe ich, versehentlich aber nur 1 Typ der Gummitülle; alles u.a. bei mouser lieferbar). Das würde ich aktuell bei Renault nicht bestellen. Da mach ich nichts anderes mehr rein.
b) Den Motorstecker, da wird es etwas philosophisch. Persönlich mag ich die bestehende Steckverbindung nicht. Da bin ich mit den Anderson 350A am experimentieren. Zur Zeit sind die noch noch im Einsatz. Nebenproblem: Es gibt keine 100%-ige Dichtung (Lösung: Verlängerung des Motorkabels und dann die Steckverbindung geschützt nach oben legen. Es ist aber auch abhängig von der Akkubox die du verwendest.

Zusammengefasst: Wenn du die beiden Relais (und ggf. den Motorsteckverbinder) hast dann sollte es passen.

Die Teilenummern habe ich jetzt nicht geprüft.

Schau bitte mal drüber was da: www.twizy-forum.de/Alternativ-Akku/84740...orgehen-benoetigte-teile?start=15#169784 fehlt. Dann sollte ich es ergänzen (evtl die beiden Relais Teilenummern).

Grüße, Klaus

Hallo Klaus,

in der Liste fehlen
- die Teilenummern der beiden Renault-Relais
- die 500 A Sicherung
- Sicherungshalter für 500A Sicherung
- die 50 A Sicherung
- Sicherungshalter für die 50 A Sicherung

Herzliche Grüße aus Würzburg

Martin

P.S.: Die Teilenummern habe ich sowohl mit Dexters Bildern als auch mit seinen Dateinamen abgeglichen. Sie sollten also stimmen, aber ich bin nicht unfehlbar.

...Es gibt keine 100%-ige Dichtung ....
Stimmt, nicht einmal die Orginal-RENO Stecksysteme. Sonst hätte es dort nicht auch schon einige Probleme gegeben !

Wäre auch Interessant was die 2 Relais bei irgend einem Freundlichen gekostet haben.
Und evtl. der merkwürdige Kommentare zu der Bestellung . Bin gespannt.

euver schrieb: ..
Wäre auch Interessant was die 2 Relais bei irgend einem Freundlichen gekostet haben.
Und evtl. der merkwürdige Kommentare zu der Bestellung

Vermutlich einen kurzen aber dafür um so ahnungslosereren Blick..... Hauptsache Umsatz an der Teiletheke.

Der durchschnittliche Dealer dürfte vom Einsatzszenario dieser Teile so viel Ahnung haben wie eine Kuh vom Eierlegen.

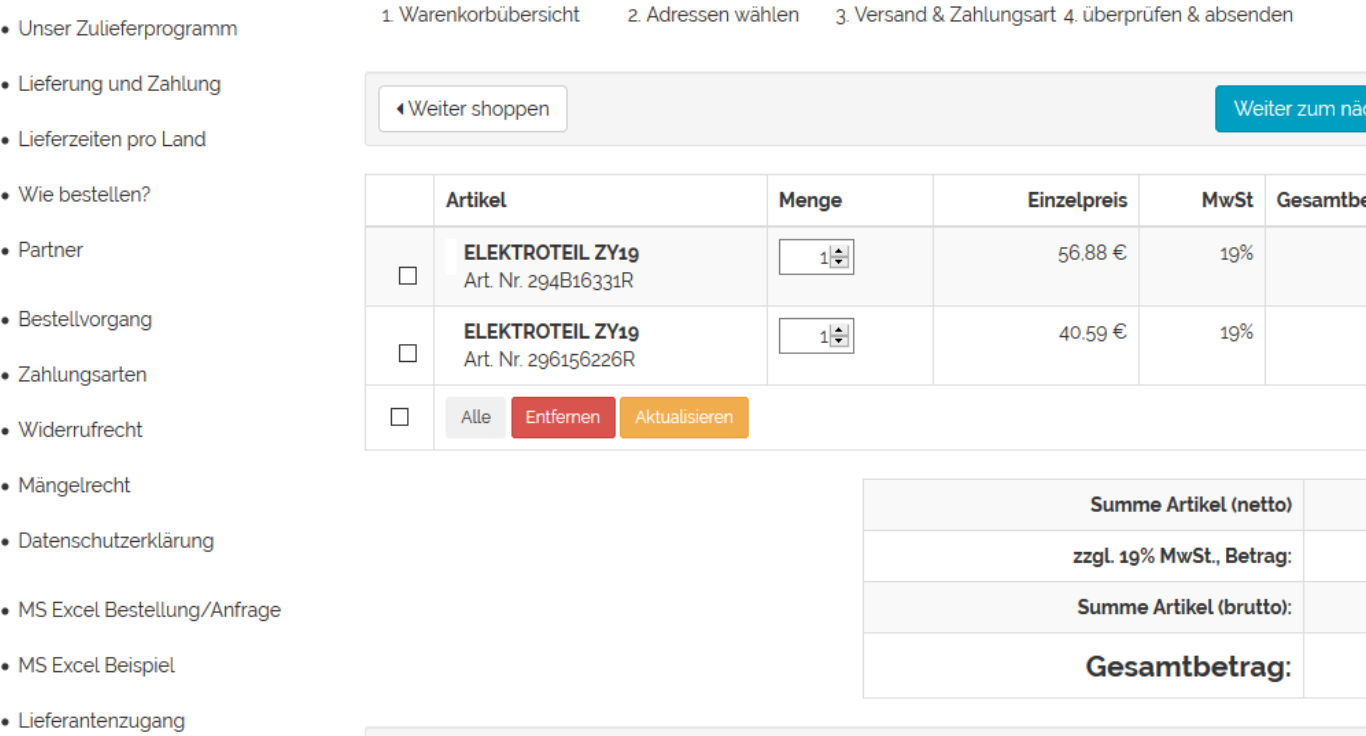

Das dürfte die beiden Renault Relais sein:

MfG
Thomas V.

Bei XXXX 95,80 € zusammen incl. Porto .

AllradMartin schrieb: n der Liste fehlen
- die Teilenummern der beiden Renault-Relais .. die 500 A Sicherung .. Sicherungshalter für 500A Sicherung
- die 50 A Sicherung ..Sicherungshalter für die 50 A Sicherung ..

Für die zwingend von Renault kommenden Teile sind die Renault Teilenummern nachgetragen. Nicht bei den anderen Dingen, das läßt sich auch woanders erwerben. @Martin, vielen Dank.

Wegen der Beschaffung (@Thomas), nachdem Akkus verkauft wurden dürfen die uns wegen der Ersatzteile eigentlich nicht mehr abblocken.

XXXX verrate, ich wer es wissen will.
