Akku mit 26650 im Originalgehäuse

Hi.

Zuallererst, ich werde an dem "Projekt" nur sporadisch und quasi als "Proof of concept" mit Hardwaretest arbeiten. Da mich die Ausgangsmaterialien nicht viel gekostet haben erübrigt sich auch ein finanzielles Abwägen. Soll bedeuten das ein solcher Akku nichts für "die Masse" sein kann.

Stufe 1:

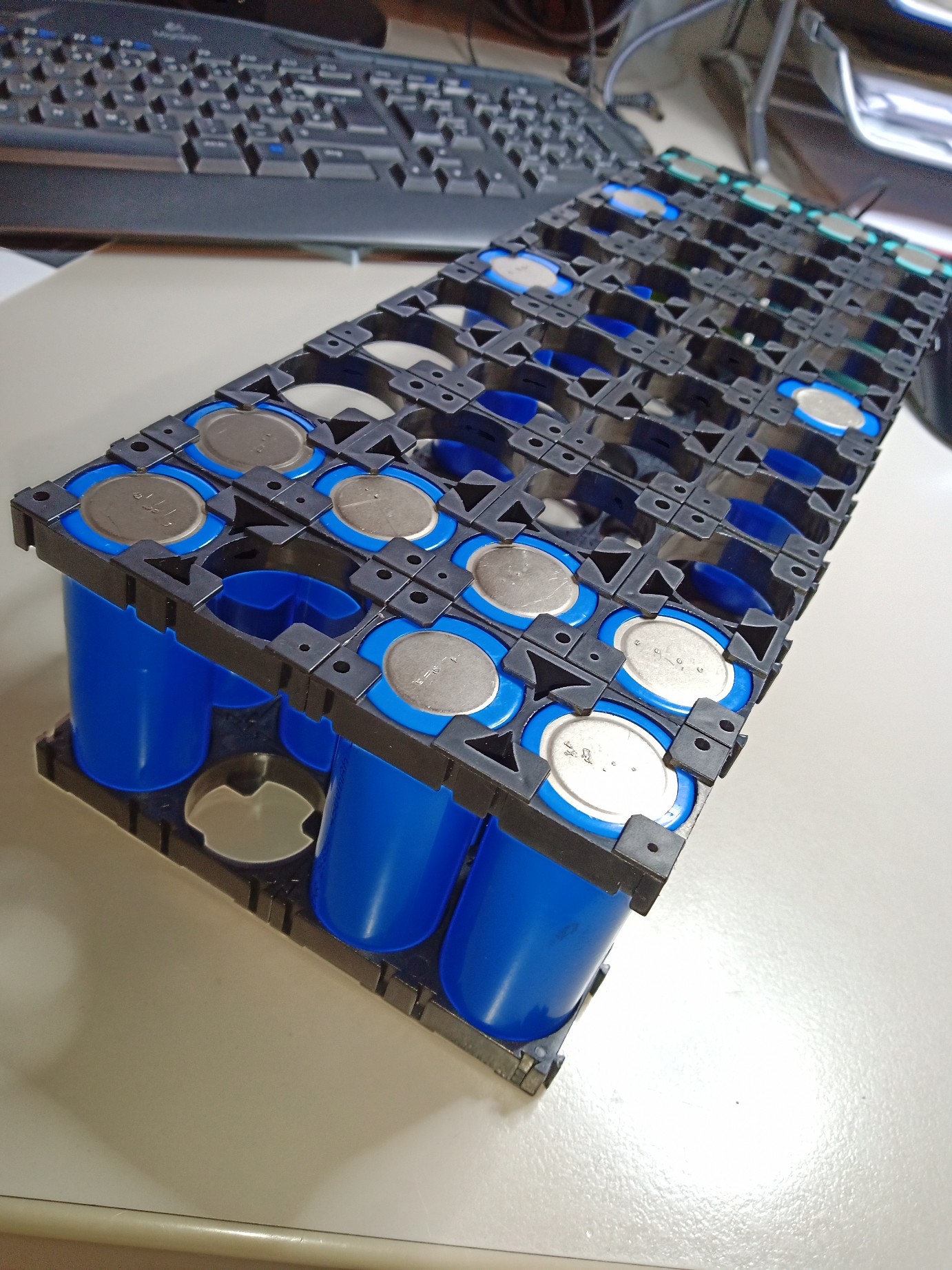

Versuchsanordnung der Zellen/Packs mit geeigneten Haltern (Stangenware oder DiY ) in einem MDF Akkugehäusenachbau.
Konfektionierung der Packs, Standardprozedre.

Tach...
Mal sehen wie lange ich brauche...

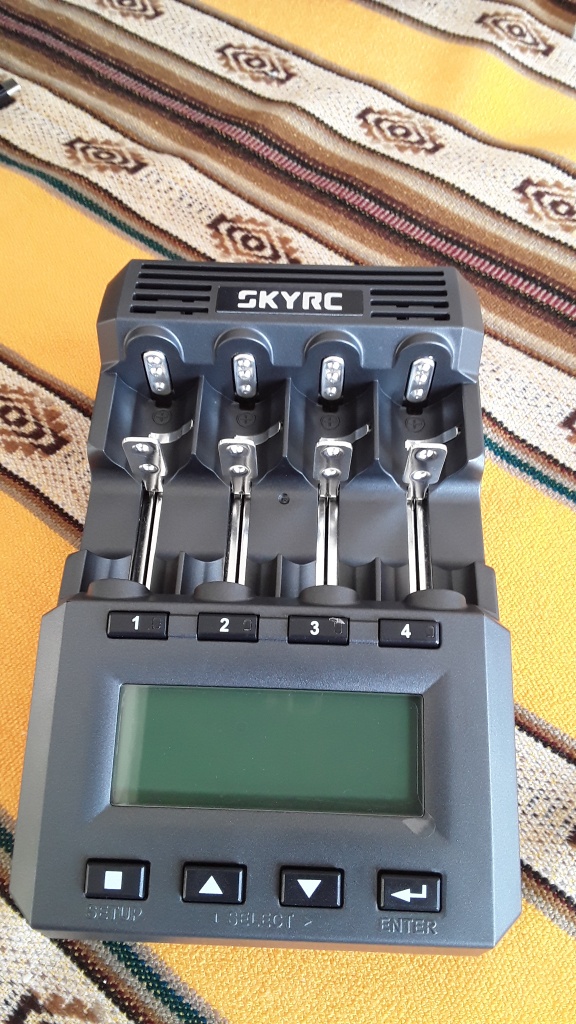

Ist ein MC 3000, laden/entladen/testen... fast frei programmierbar, hat USB und BT...

Tach.

1/10 der Zellen hab ich durch, bisher 2 DOA (0V) und 1 mit 201mOhm... im Schnitt liegen sie bei 85-110. Der Rest ist unauffällig und sehr nahe beieinander. Netterweise hat einer aus der "Selfmade-Akku" Szene ein Exel erstellt das die Zellselektion anhand der einzugebenden Daten übernimmt. bei rund 16 Stück/Tag eine überschaubare Zusatzarbeit.

Das hier hab ich über Schisslbauer auch bestellt, mal sehen obs tatsächlich Lieferbar ist. Akkugehäuse Unterteil und Dichtung.


1 WANNE (Renault) OE-Nr: 295F19016R TP0-295F19016R-OT 1 187.00 EUR
2 DICHTUNG (Renault) OE-Nr: 295G32560R TP0-295G32560R-OT 1 28.50 EUR

Langsam wird der "Zellhaufen" kleiner... und bisher blieb es bei 4 Ausreissern...

Die 14 43er Module im Originalgehäuse unterzubringen wird.. Fuddelkram... eventuell bau ich nen Zwischenring Boden/Deckel. Mal schauen wenn das Originalteil da ist, soll ende nächster Woche geliefert werden.
Die Zellverbinder werd ich wohl aus Sammelschiene 3x10mm machen. 0,4mm Kupferdraht "blank" als "Fuse". In dem leeren Platz der vorderen Reihe soll eine "Dummyzelle" aus Kunststoff sitzen in der die Anschlüsse +/- verbaut werden.



Btw., was man auf dem Bild nicht so richtig erkennen kann.. die Anzahl der Schweißpunkte reicht von 1 bis 12!! Stück...

43er? Ich versteh die Verschaltung nicht ganz glaub ich?
Die Kupferdrähte (Lackdraht?) lötest du auf die Pole?

Bin gespannt - auch wenn mir das persönlich das zu kleinteilig wäre und ich eher Richtung Pouchzellen gehen würde.

Gruß Flo

Vermute es ist 14S43P gemeint . Dürfte 215 Ah ergeben = ~ 10,8 kWh

euver schrieb: Vermute es ist 14S43P gemeint . Dürfte 215 Ah ergeben = ~ 10,8 kWh

Jupp, und es ist kein Lackdraht.
Die Zellwahl war einfach.. die waren Spottbillig...

Tach.

Halbzeit... mit dem Prüfen/Laden und auch sonst...

Ali hat heute die Zellhalter geliefert.. leider nur die Hälfte... Grrrrrr.... mal sehen was da bei rumkommt...

Wird noch spassig die Bestückung zu machen, irgend ein Excel-Gott muss da ein bisschen zaubern um die Datentabelle so auszuwerten das die Packs möglichst gleichmäßig bestückt sind. Festgehalten sind die Testwerte Kapa, Spannung und Innenwiderstand. Da alle Zellen Nummeriert und in Reihenfolge Verpackt sind wird das aber nur ne Fleissarbeit.

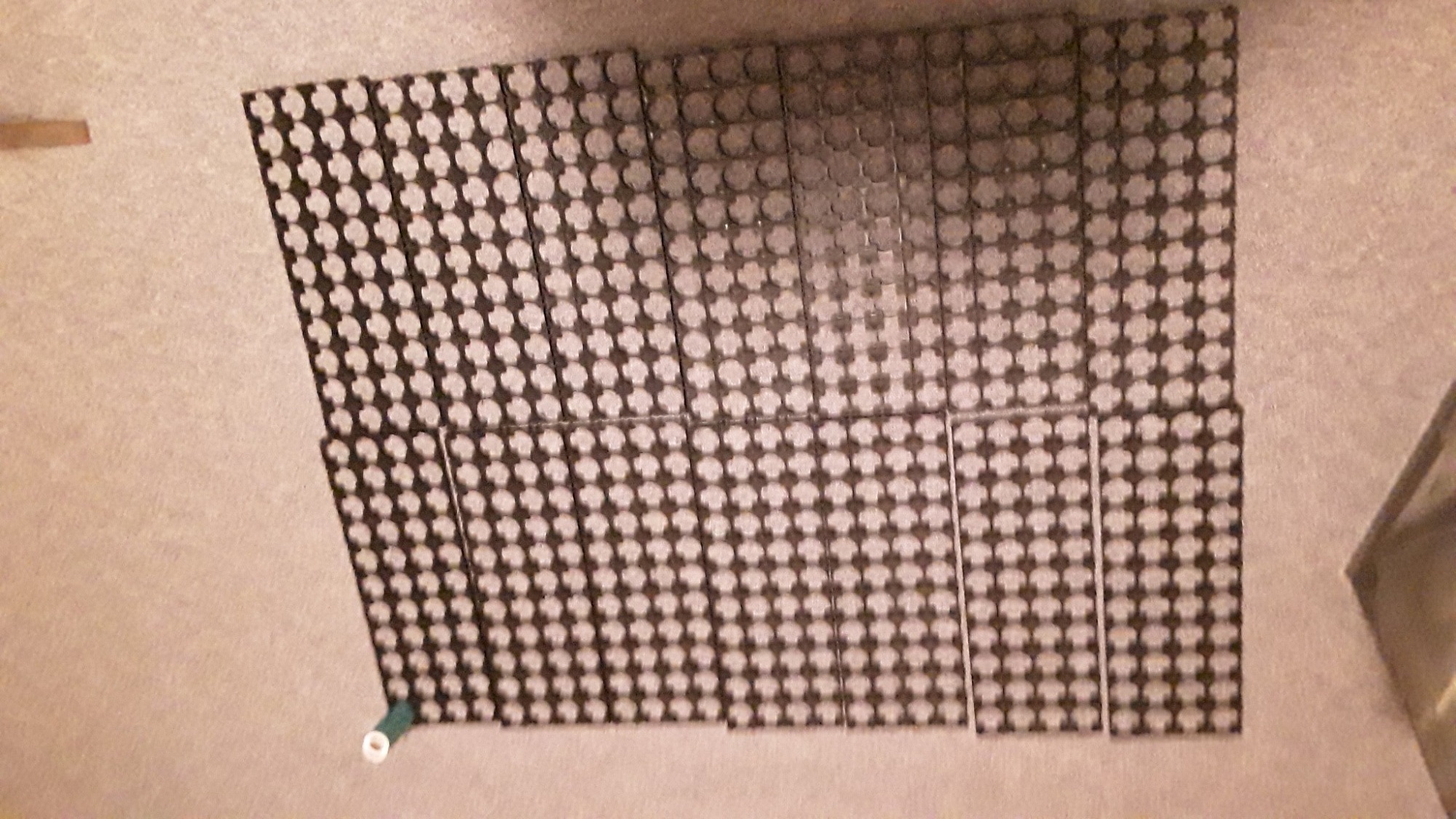

Die Hälfte der Halter, sieht schonmal massig aus...

Das Akkuunterteil hat natürlich auch verspätung...

Pfälzer68 schrieb: Tach.



Wird noch spassig die Bestückung zu machen, irgend ein Excel-Gott muss da ein bisschen zaubern um die Datentabelle so auszuwerten das die Packs möglichst gleichmäßig bestückt sind. Festgehalten sind die Testwerte Kapa, Spannung und Innenwiderstand. Da alle Zellen Nummeriert und in Reihenfolge Verpackt sind wird das aber nur ne Fleissarbeit.

da gibts ne Software für ABER es geht auch einfacher
Die Zellen sortieren und --- ich weiß es nimmer genau aber ist total einfach wenn man weiß wie..
So ein Mathetrick. hab ich bei einem Akkubastler im Netz abgekuckt gehabt.

TwizyChrisy schrieb: Die Zellen sortieren und --- ich weiß es nimmer genau aber ist total einfach wenn man weiß wie..
So ein Mathetrick. hab ich bei einem Akkubastler im Netz abgekuckt gehabt.

...no shit, Sherlock!

Das sortieren will ich ja grad vermeiden.. ich hätt gern 14 Listen aus dem File generiert und brauch dann nur noch die passenden Akkus aus den Nummernfolgen greifen... sozusagen durchoptimierte Zellebene... aber äxl und ich.. nene... wobei das ja auch noch nichtmal Excel ist.. Opencalc ist aber imho kompatibel... hoffentlich..

Ich hatte mit Excel so lange die 416 Zellen getauscht, bis jede Reihe die gleiche Kapazität hatte. Leider hatte ich keine Idee, wie man es schneller programmieren kann, als es manuell durchzuprobieren.
Weil bei jeder Messung der selben Akkuzelle eine etwas andere Kapazität angezeigt wird, muss man es wohl nicht ganz so genau machen, wie ich es gemacht hatte.
Die Zellen hatte ich in mehreren Kisten nach Kapazität sortiert, so dass ich sie leicht finden konnte.
Wie geht denn der Trick?

Steinigt mich... ich weiß es nimmer
Irgendwie war was immer der Reihe nach einen von den besten und einen von den schlechtesten...
dann sind die am Schluss auf ein paar mAh genau gleich... weiß wirklich nimmer wie genau, hat aber gestimmt,
die Packs waren auf 100mAh gleich.

Jupp... so der Plan.

Klar hätt ich die in gewisser Abstufung nach den Tests einfach in jew. Kisten sortieren können... aber das macht ja keinen Spass...

Geht mit der Datei und den Nummern ja auch, wobei ich mir noch nicht ganz sicher bin ob nicht der Innenwiderstand bei der Sortierung ne Rolle spielen sollte. Die ganz groben Schnitzer sortier ich ja aber eh aus, derzeit sinds 6 Stück. Heut kam Nachricht vom Teiledingsen, die Wanne verzögert sich nochmals.. aber die Dichtung kam an... mal gespannt wann sich Ali wegen der Fehlmenge Zellhalter meldet, da passiert grad nix..

Tach..

fleissig müht sich das Bienchen.. äääh, der Zelltester.. Nr. 470 ist gerade feddich.

Leider könnte das ganze Projekt für die Tonne sein, von wegen Innenwiderstand der Zellen... zugegeben, das Multiladegerät misst anscheinend ziemlichen Mist in dem Bereich, daher hab ich weitere Hardware bestellt.. einen YR-1030 um die Widerstandswerte genauer zu ermitteln. Sollten das auch wieder zwischen 65 und 170 mOhm sein sind die Zellen für den Twizyeinsatz ungeeignet. Aber warten wirs ab..
Die Zellhalter kamen immerhin in einem 2. Folienpacken an, und es sind sogar mehr als ich bestellt hatte... Chinesen....

Dafür hat sich das Lieferdatum für die Akkuwanne weiter bis zum St. Nimmerleinstag verschoben.. "Man arbeite daran" beim Schisselbauer.. GRMPF!

Btw., meine PV ist eeeeendlich feddich, hat gestern schlanke 113 kWh erzeugt.. d.h. ich hab wieder mehr Zeit für andere Dinge.. Twizy zerlegen um den HBZ zu tauschen ... oder sowas..

Die Zellen sind doch laut Beschriftung HT26650, die stehen überall mit dauerentladestrom 13 A, kurzzeitig 15A, innenwiderstand <30 mOhm.
13A x 43 Zellen sind so 550 A, das sollte doch reichen.
Ich würde ein Ampéremeter nehmen, aus 12V glühlampen eine Lastwiderstand bauen, der so 6-10Ampére zieht und dann mit einem Voltmeter direkt am Akku angelegt gucken, wie da die Spannung zusammenrauscht. Danach das ohmsche Gesetz anwenden und rechnen...

Rechnerisch werden die Zellen bei 13KW Motorleistung und 3V Zellenspannung mit 7,2 A maximal belastet. Wenn die 13A nominal eingermaßen hinhauen, sehe ich das im grünen bereich....
