2012er Ladegerät ohne OVMS drosseln?

Natürlich nur in den Stufen, feinere Kontrolle kennt das Ladegerät nicht. Ein Kodier-Drehschalter wäre auch eine Option.

Wie viele IN wären frei?
Notfalls könnte man das auch locker auf 4 oder weniger Eingänge reduzieren, wenn man es "binär" anlegt?

6 Ladestufen gibt es ja,
0001
0010
0100
1000
sind 4
1001
0110
(für den Laien nachvollziehbar)
sind es 6 und mit 2 2-Schließer-Schalter oder 4 Dioden für jeden nachbaubar

Wobei die "volle Power" Stufe weggelassen werden kann, gibt es kein Signal am Eingang, geht das Script davon aus, dass die Bahn frei ist

Man kann sich auch auf weniger Stufen einlassen, man braucht eig. nie alle.
Das könnte sich dann noch jemand dann im .config so einrichten bevor er es in einen UNO lädt

Deshalb kodierender Drehschalter, die geben i.d.R. binär aus, so dass nur 3-4 Pins gebraucht werden und der Wert direkt verwendbar ist.
Eingänge bspw. D3-6 für den Drehschalter, und D7+8 als Ausgänge für die LEDs.

dexter schrieb: Deshalb kodierender Drehschalter, die geben i.d.R. binär aus, so dass nur 3-4 Pins gebraucht werden und der Wert direkt verwendbar ist.
Eingänge bspw. D3-6 für den Drehschalter, und D7+8 als Ausgänge für die LEDs.

V2.0: Unterstützung für Level-Drehschalter und zwei Status-LEDs.

github.com/dexterbg/Twizy-ChargeThrottle

Beispielverdrahtung:
github.com/dexterbg/Twizy-ChargeThrottle/blob/master/extras/Wiring.pdf

Supi!

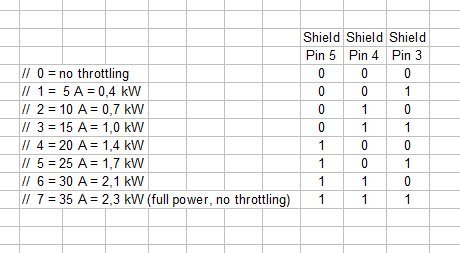

Würde das dann dieser Logik-Tabelle entsprechen?



Wann leuchten die LEDs:

// Status outputs (e.g. LEDs):
#define OUT_CHARGING_PIN 8
#define OUT_THROTTLING_PIN 9

Demnach die eine beim Laden, die andere beim Trotteln
Nimmt man eine Duo (Rot = "Laden" ,,, Grün = "Leerlauf" ?)

Die Standardbelegung ist kleinster Pin = kleinstes Bit, aber die Pins kannst Du über die Config frei zuordnen, also auch so.

Throttle = Drossel, die LED zeigt an wenn die Drosselung aktiv ist. Klar kannst Du auch eine Duo nehmen, warum nicht. Aber rot/grün bekommst Du da logischerweise nicht, sondern nur rot/gelb oder grün/gelb.

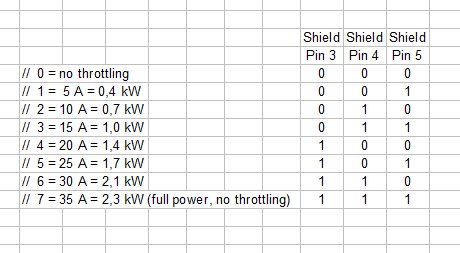

Ja also stimmt das dann mit der Belegung so wie ich es in die Logiktabelle gesetzt habe überein?

Mal schauen was an LEDs da liegt, rot/grün hab ich auf jeden Fall.

Ja, wenn Du die Pins so in der Config änderst:

Alternativ vertauschst Du halt in Deiner Logiktabelle Pin 3 und 5.

Kleine Verständnishilfe zu Binärzahlen:

So funktionieren alle Zahlensysteme, auch unser 10er-System. Das hat halt 10 als Basis für die Stellen, also 10^0, 10^1 usw.

okidoki



Dann weiß jetzt auch jeder andere Nachbauer, wie das Mäuseklavier/Drehcoder/... in welcher Stellung mit welcher Belegung welche Drossel zirpen läßt


(Zahlen/Binary: mir isch das klar ... Generation C64 .. )


btw. wer jetzt nur einen Drehschalter mit einer Schalterebene hat, kann auch Dioden ("Universaldiode" 1N4148 sollte genügen)
nehmen und die jeweilige Schaltstufe mit der Anode von der jew. Schalterstufe kommend auf die Eingänge (Kathode der Diode (Ring)) legen.

Stufe 0 = nichts
Stufe 1 = 1 Diode an Pin 5
Stufe 2 = 1 Diode an Pin 4
Stufe 3 = 1 Diode an Pin 5 und eine Diode an Pin 6
Stufe 4 = 1 Diode an Pin 3
...
Stufe 7 = je 1 Diode an jeden Pin
usw.

Oktale Kodierschalter (8 Positionen) sind nur bei Spezialisten zu bekommen:
de.farnell.com/grayhill/94hbb08t/schalter-dreh-dip-8-position/dp/1608126

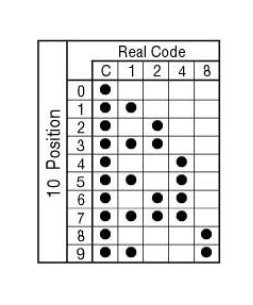

Ein Dezimaler tut's auch, 8/9 funktionieren wie 0/1:
www.reichelt.de/dip-schalter-printmontag...nkelt-bcd-3-3-rnd-210-00153-p226874.html

Oder so eine Bauform:

Schob es die Tage vor mir her, der Meinung ich hätte noch alles da ... Eben endlich mal dran gehen wollen ... nix wars.

Da Reichelt wieder an seiner Seite gemurksschlimmbessert hat und den Feuerfuchs lamed, eben halt mal bei ELV geschaut.
Drehcodierschalter RD82HRS110RTB 10 Positionen grob 2,-
www.elv.de/greatecs-drehcodierschalter-rd82hrs110rtb-10-positionen-liegend.html
Hat zwar keine heraus geführte Achse, aber die von Hand zu drehen ist eh eine Herausforderung (hab so einen als Kernal-Umschalter im Brotkasten, das geht Hornhaut drauf hehe) legt man sich halt nen mini Schraubendreherziehersonstwas dazu. Dann fummelt auch keiner so schnell mal daran herum.

Genau was wir benötigen!

Endlich ... am letzten WE ja peinlich festgestellt, teile nicht da - bei ELV geordert - kamen Dienstag - heute (eine Woche später...) endlich.

Finale.

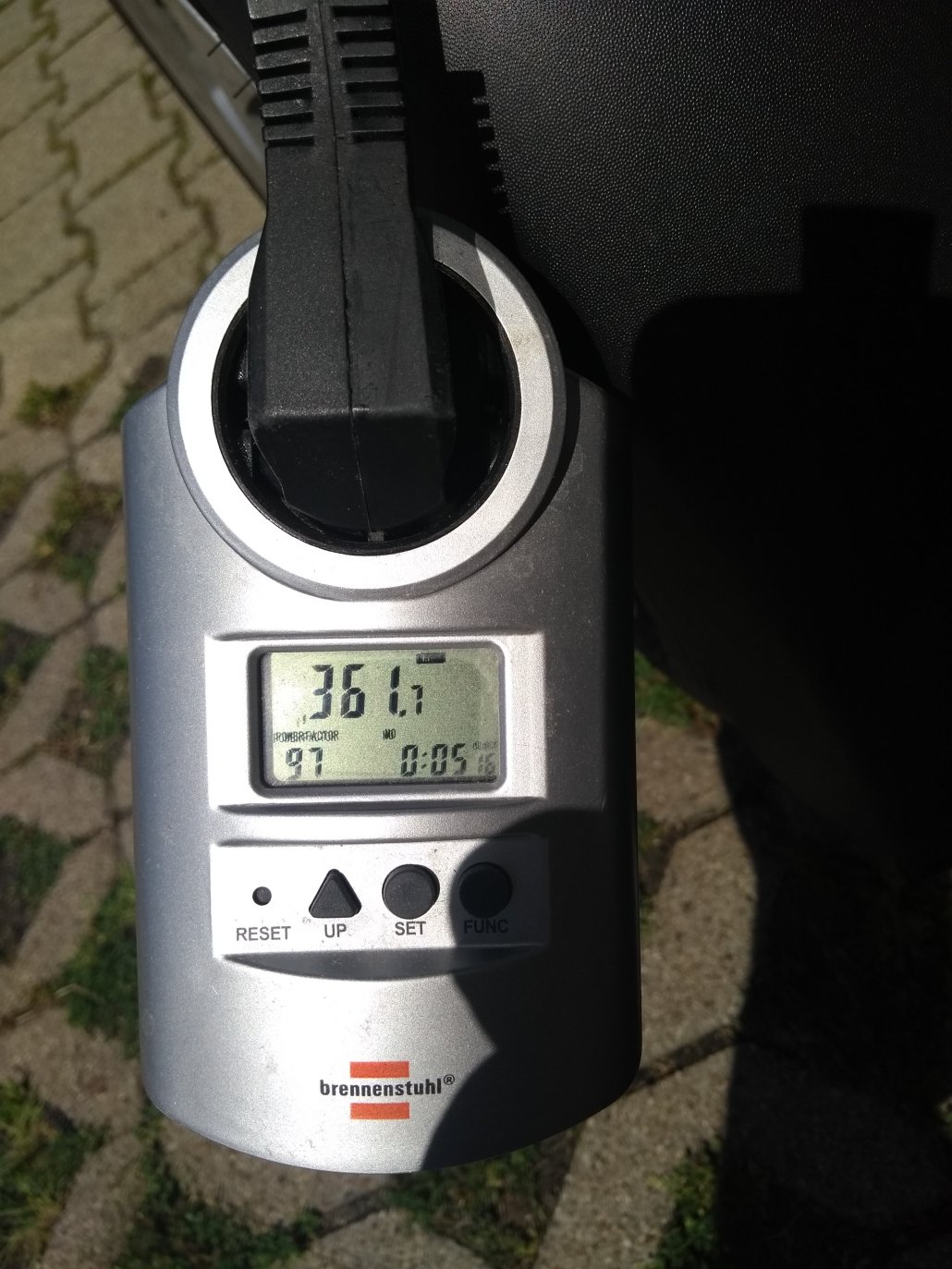

IT WORKS!

Hab mich dann doch für ne 2 LED Lösung entschieden, da, wie vermutet, ja beide auch gleichzeitig leuchten würden.
(recycled materials only!)

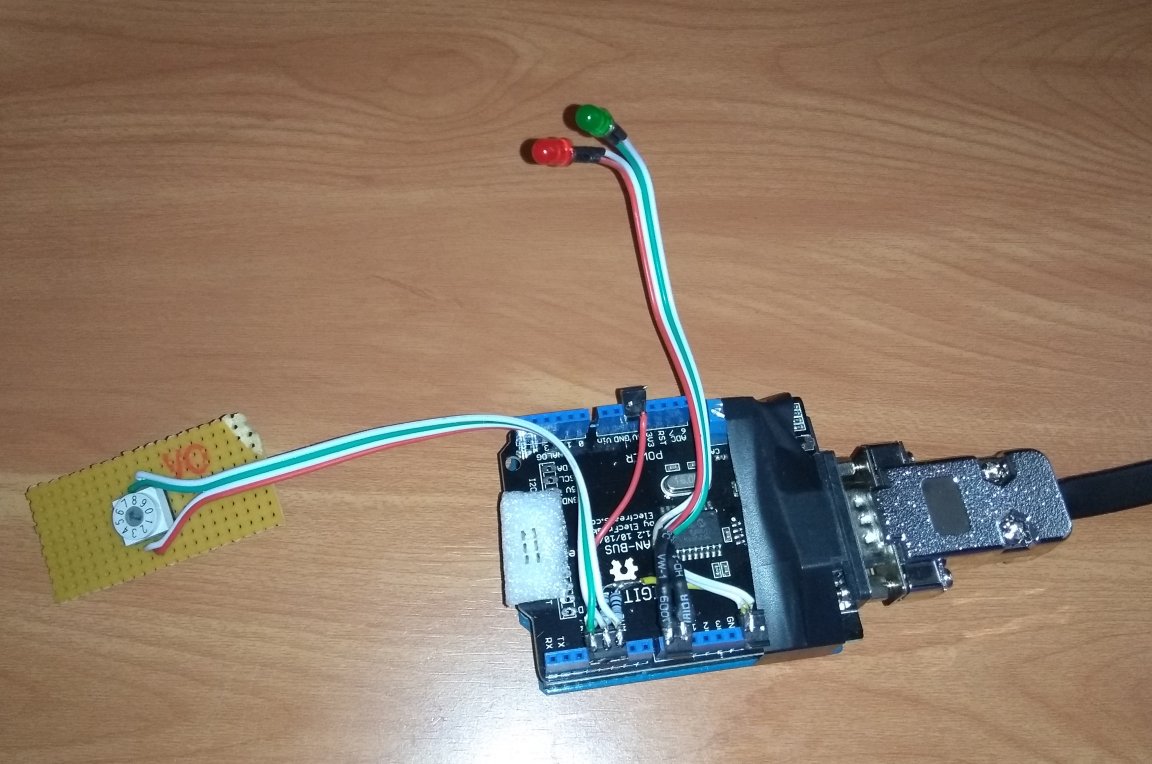

Den Code-Schalter auf ein größeres Stück Platine gebraten, damit kann der "Zielanwender" es sich in ein Gehäuse einbauen, wie er mag.
Rundes Loch bohren, den runden Teil durchstecken, mit Silikon o.ä. einkleben? Jedenfalls ist er damit flexibel.
Von der Breite, rein zufällig, die schmale Länge des UNOs

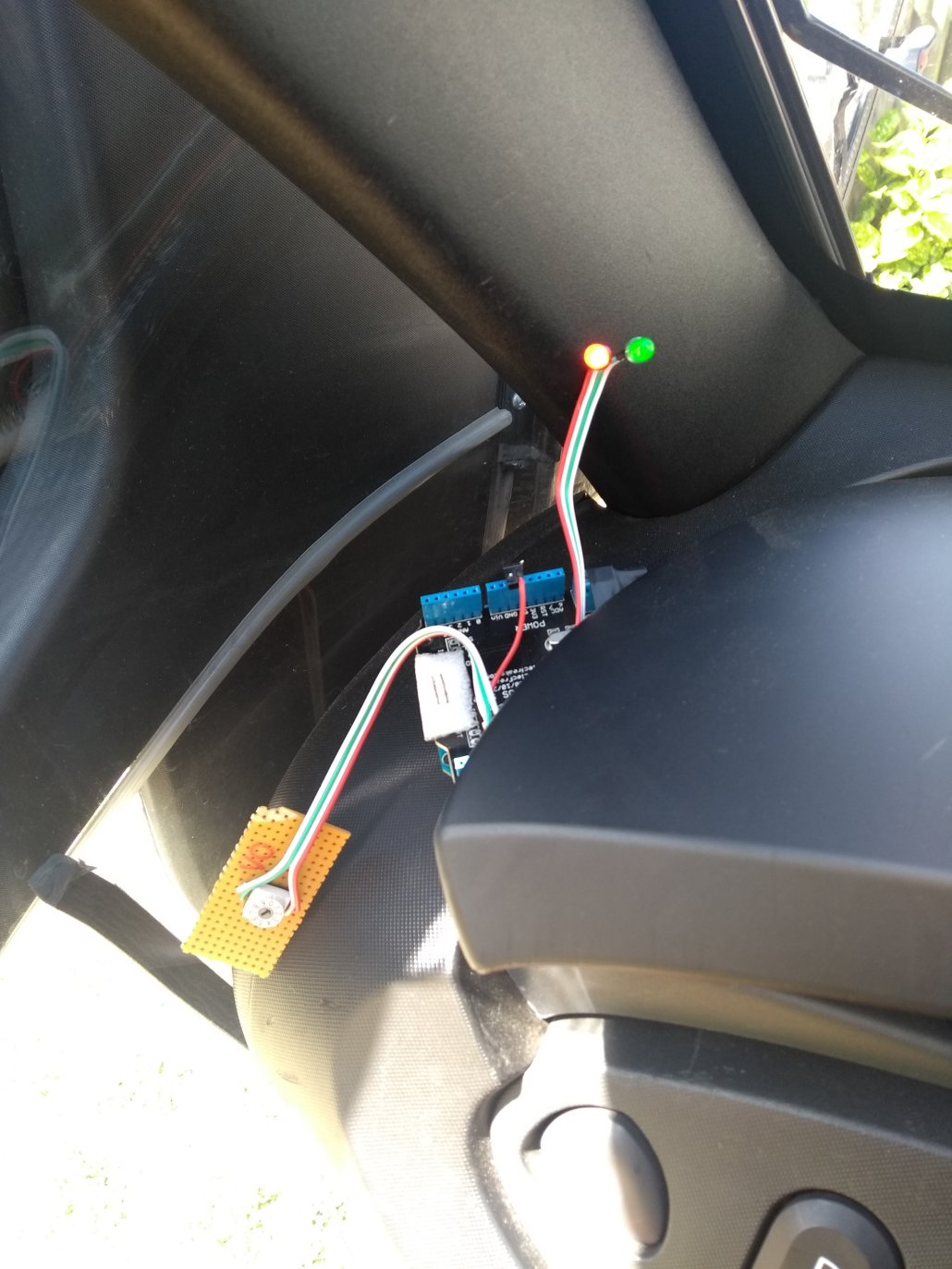

Zwei Löcher für die LEDs, wo er sie dann gut sehen kann und außer einem Schlitz für das OBD Kabel kann das Ding zu.
Ich weiß jetzt nicht, wie stark da eine Wärmeentwicklung entstehen kann ... ob man Lüftungslöcher benötigt?
Im Handschuhfach wäre es ja vor dem gröbsten Unfug der Natur so schon relativ geschützt...

Hier noch ein kurzes Video "Live action"

Einhandfilmen ist shize ... wie es sein muss, man legt und hängt sich alles hin, und das Spiralkabel macht sich darüber lustich und haut ab ... bißchen zusammengeschnitten...

Respekt und sauber gelöst! Daumen-hoch
Hätte Renault ja auch selber drauf kommen können, zumindest dreistufig, z.B Voll / zweidrittel / eindrittel oder so.
