BMS FAQ

Aktuell werden keine BMS Bausätze gefertigt!

Was ist der Unterschied zwischen „Twizy Virtual BMS“ und dem „edriver BMS“?

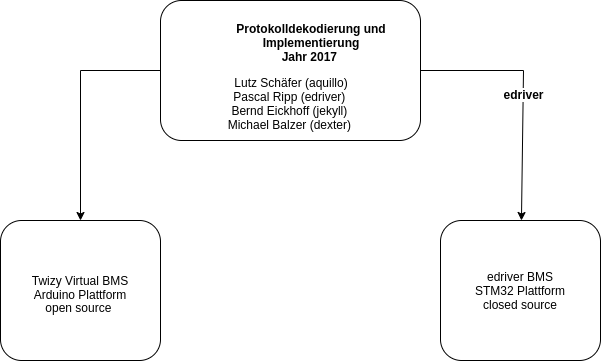

Nach der Protokolldekodierung im Jahr 2017 haben sich daraus einfach zwei Projekte entwickelt.



Twizy Virtual BMS
• Open Source
• Quelltext verfügbar auf Github
• Keine Zellüberwachung / kein Balancing der Zellen
• Verdrahtung von verschiedenen Platinen notwendig

edriver BMS
• Zellüberwachung Balancing mit Automotive grade BMS IC
• Leistungsfähiger ARM Cortex M3 Mikrocontroller
• GUI für die Konfiguration
• Keine „fliegende“ Verdrahtung notwendig
• Mehrere erfolgreiche Akku Projekte dokumentiert im Forum



Gibt es bereits dokumentierte Eigenbauten?

| Kapazität________________________	| Zellchemie____	| User____	| URL
| 6,77 kWh (14*2*3,65V*66.2Ah)	| LiMn2O4	| edirver	| www.twizy-forum.de/Alternativ-Akku/83889-mein-twizy-akku-leaf-zellen
| 10,15 kWh (14*3*3,65V*66.2Ah)	| LiMn2O4	| Snorre	| www.twizy-forum.de/Alternativ-Akku/86236...enger-drama-in-xx-akten-read-only-thread
| 9,76 kWh (14*3*3,67V*190Ah)	| NMC 811	| TwizyChrisy	| www.twizy-forum.de/Alternativ-Akku/89428-e-driver-bms-mit-ctal-akku
| 9,76 kWh (14*3*3,67V*190Ah)	| NMC 811	| JPB	| www.twizy-forum.de/Alternativ-Akku/89374-catl-akku-eigenbau-jpb
| 19,52 kWh (2*14*3*3,67V*190Ah)	| NMC 811	| Jack-Lee	| www.twizy-forum.de/Alternativ-Akku/88454-eigenbauakku-die-droelfzigste?start=135

Wo finde ich das Handbuch / Software ?

Hier im Forum:
Handbuch: www.twizy-forum.de/bms/85688-bms-handbuch
Firmware: www.twizy-forum.de/bms/85685-firmware-download
Config Tool: www.twizy-forum.de/bms/85686-bms-config-tool



Ich habe ein Problem und benötige Support?

Bitte ein neues Thema unter www.twizy-forum.de/bms erstellen.
Das Problem möglichst genau beschreiben.
So profitieren alle von den Antworten!



Kann ich das Twizy BMS auch für eigene Projekte einsetzen?

Möglich ja, aber hierfür müssen umfangreiche Programmierarbeiten vorgenommen werden.
Eine umfangreiche Einarbeitung in die Datenblatter ist hierfür unerlässlich.
Ein GPIO Mapping des Mikrocontrollers befindet sich im Handbuch.

Mögliche schritte:
1. Aufsetzen eines neuen Projekts in STM32Cube
2. Schreiben eines Treibers für die SPI Kommunikation mit LTC6811-1
3. Weitere Arbeiten nach eigenen Vorstellungen z.B. Balancingverhalten, CAN Datenrahmen etc.
