Schuko auf Typ 2 Adapter Kabel / Schnelllader

Pfälzer68 schrieb: Wtf! Das sind 5 Steckkontakte im Typ 2, 5Lötstellen fur die Widerstände/Reedschalter, und 3 Aderendhülsen für den Schuko. Gut, nochmal 1 Minute fürs abisolieren... und 5 minuten fürs Loch bohren wenns ein Schlüsselschalter sein soll.

Schon mal einen Adapter gebaut?
Glaub mir!

Ich habe hier fürs Forum, für Bekannte und das BTT locker 50 Adapter gebastelt. Eine Stunde ist sportlich bei 2 Reeds und ordentlicher Lötarbeit.(Die Steckkontakte haben eine ernstzunehmende Wärmekapazität)

Hydraulische Quetschzange... biddewas??
Das ist 2.5 quadrat... jede popelige Hexagonzange mit Ratschenübersetzung packt das locker, mit einer Hand...

Die popelige Zange macht gerade mal eine kleine Macke in die Hülsen. Messing und 2mm Wandstärke!
Alles schon probiert

o.k., ich hab 5 Jahre bei ABB im Schaltanlagenbau gearbeitet... da wurden nette Taktzahlen aufgerufen..

Put your money where your mouth is
Wollte sowieso demnächst mal ein Tutorialvideo produzieren.(Löten)
Willst du mal eins mit Crimpen machen?
An der Laufzeit sieht man ja auch wie schnell das geht

Aber eigentlich weißt du doch worum es geht, oder?
www.twizy-forum.de/werkstatt-twizy/25454...apter-auf-typ-2-stecker?start=150#116464

Crimpen, nicht einklemmen!!! Da gehen 10A durch

Mathias schrieb: Der Magnetschalter ist der irgendwie geschützt oder kann den jeder mittels Magnet entriegeln? Der Schlüsselschalter wird vermutlich auch nur ein billiger Schlüssel sein, den man mit einem Schraubenzieher schnell öffnet.

Schlüsselschalter ist zudem auch nicht Wasserdicht und rostet später zusätzlich.
Sichern würde ich den Adapter IMMER mit einem Schloß am Kabel.
Ladesäulen geben den Stecker bei Ausfall frei.

Großstadtfahrer schrieb: [
Schon mal einen Adapter gebaut?

Jupp...

..Lötarbeit.(Die Steckkontakte haben eine ernstzunehmende Wärmekapazität)

Ich löt sowas mit nem Gas-feinlötkolben, null Probleme, hab ich für Seilzüge angeschafft...

Put your money where your mouth is

...
den kenn ich noch nicht, erklär mal...

www.phrasen.com/uebersetze,Put-your-money-where-your-mouth-is,4212,e.html

Nix , löten
Krimpen mit normaler Zange

Hi...

wo gehts hier nach Canossa...

Ich knie hiermit offiziell nieder und schütte Asche auf mein Haupt
"Die Erde ist doch nicht rund!"... äääh, falsches Jahrhundert...

Du hast recht, funzt mit den üblichen Hexagon-Ratschenzangen nicht. Hätt ich so nicht erwartet, meine auch recht dickwandigen Ringösen quetscht das Ding einwandfrei, sind aber halt aus Cu.
Hast Du das mal mit einer 30cm Radbackenzange versucht?


Du hattest in dem anderen Thread was von "besserem" Reed/Widerstandsaufbau geschrieben - woher beziehst Du die? ( Also die Reeds in gescheitem Gehäuse, nicht die Schrumpfschlauchteile )

Btw:... um dem Pabst genüge zu tun, hast Du irgendwelche speziellen Getränkewünsche? (das mit dem Hemd tu ich mir dann doch nicht an... )

OK! Das widerspricht jetzt dem "mal eben selbermachen" Konzept schon arg, oder?
Gibt es die überhaupt für 6qmm?

Reed sind die hier:

www.mouser.de/ProductDetail/Hamlin-Litte...s3uAJYYmvlK4xn%2fdk6jSib%2fGht1LeJ8ms%3d

Hi.

Jupp, 6qmm ist die kleinste Pressung. Ich hab eine bestellt, mal sehen wie gut das funzt. Die Pressbacken sind offensichtlich eher für genaue Zollabmessungen gefertigt denn für Millimeter, zumindest geht das aus diversen Bewertungen hervor.

Hi.

Dank schneller Post hatte ich die Zange heute schon.
Das 1. Ergebniss war allerdings wie befürchtet, die Chinaware ist zu schlecht verarbeitet. Das Teil gibt etwas nach und die Pressbacken sind schlecht entgratet ( ist imho Zinkdruckguss )
Irgendwo muss der Preisunterschied zum Original von Klauke ja herkommen... liegen ja auch nur 170,- dazwischen

Dazu kommt imho noch das die zu crimpende Hülse(Stift) nicht den "normalen" Aussenabmessungen der Standardkabelschuhe entspricht.
Also ein bisschen nachbearbeitet ( ca. 2/10 an den seitlichen Flächen der Pressbacken abgenommen ) und vorsichtig im Schraubstock nachgepresst ( Zangenkopf eingespannt bis die Backen aneinanderliegen ).

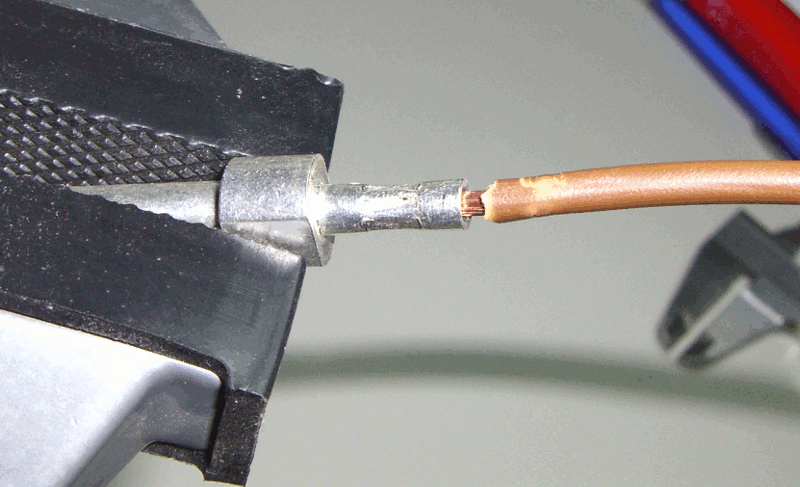

Ergebniss:

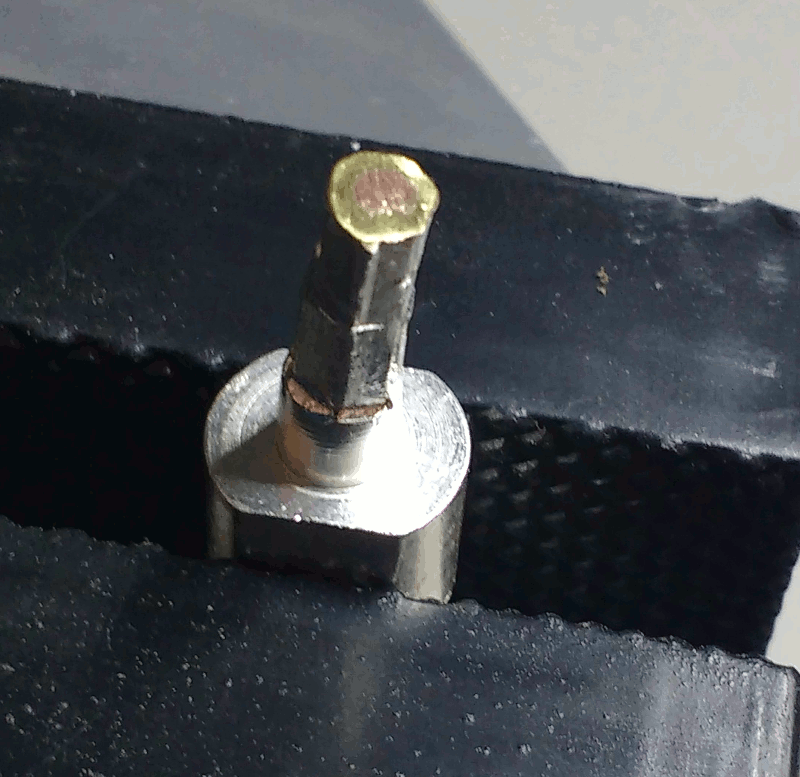

Nach dem Aufsägen sieht es dann so aus ( sorry für die miese Bildqualität, meine Kamera ist... ):



Fazit:
Für ein, zwei mal reicht das Chinadingens für 17,- aus, wenn man die Mängel beseitigen kann ( feilen ) und beim Crimpen ein bisschen nachhilft. Unterm Strich ist die hydraulische "billige" die Großstadtfahrer hier vorgestellt hat die bessere Wahl.

Hallo,
hier mal ein 2019er update für die Kosten eines selbstbau Adapters.
Stecker Typ 2 Amazon € 66,62 zuerst werden 79,90 angezeigt in der Kaufabwicklung geht es dann aber komischerweise runter.
Schlüsselschalter Amazon € 1,81
Wiederstände und diode max € 1,-
0,5meter 2,5 mm2 Kabel mit Schuko Dose € 6,-
Das wars also rund € 75,-
Ich habe übrigens gelötet.
Habe gleich 2 gebaut da wir nun endlich im dorf eine ladestelle haben.
