Type 2 Connector

Da könntest sogar im Ladegerät ein Zeitrelais einbauen, das dann nach Zeit "x" - also nach dem Hauptlader - eingeschaltet wird,
und sparst das verzögerte einstöpseln. Ob nun Typ2 oder auf Cekon rot ...
Oder das Zeitrelais wird aktiv, wenn der Hauptlader angefangen hat zu laden. Manchmal haben die ja noch ne Gedenkminute nachm einstecken.

Ich bin auch grad beim tüfteln an der fix verbauten Typ2 Dose.
Fehlt nur leider a bisschen Zeit...
Mein Zugang wäre:
An die Position des Scheibenwasser Behälter die Steckdose montieren.
Daneben einen schmalen hohen Wassertank ( eventuell vom Clio) und den " Schnorchel" nach innen führen und im Fußraum die Füllöffnung montieren.
Vom Typ 2 Stecker werde ich eine Schukokupplung in das Kabelfach legen und eine in den Kofferraum ( für andere Twizys)
Wollte zuerst eine automatische Umschaltung von Typ 2 auf Schuko machen. Bin aber davon angekommen ( Fehleranfällig und braucht auch Platz). Mit dem manuellen Umstecken, brauch ich auch nicht in die Bordelektrik eingreifen
So bald ich ein bißchen Zeit hab gehe ich den Umbau an und werde dann berichten.. Bis auf den Wassertank hab ich alle Teile zu Hause

Was für eine Typ 2 Dose verwendest du (link)?

dingdong schrieb:

Pfälzer68 schrieb: echt? Der Akku ansich würde "echtes" Schnellladen ( ccs ) abkönnen?

Meines Wissens nach ja!

Die alte Zoe hat mit bis zu 43 kW Ladeleistung gearbeitet. Bei einem 23 kW Akkupack.

Wären theoretisch bis zu 12 kW Lader beim Twizy möglich.

Ich will es dann erst mal mit 7,3 kW probieren. ( 2 originale Lader plus Zivanlader)

Der ZOE nutzt die Klimaanlage für eine aktive Luftkühlung. Ungekühlt würde ich nicht über 1C gehen. Und nur wenn es die Temperaturen zulassen.

traumhörnchen schrieb: Hallo...


äh...das klingt ja extrem cool.
Das bedeutet, du lädst tatsächlich deinen EINEN Fahrakku zeitgleich mit ZWEI Ladegeräten.... also erst den montierten (also die normale Konfiguration) in die SchukoDose stöpseln und dann den 2. Lader ebenfalls an die SchukoDose anschließen? Im Moment bin ich noch recht überrascht, das das so funktioniert.

Dem Fahrakku macht es nichts aus, jetzt mehr Ladeleistung übergezogen zu bekommen?

Gruß

Andreas

Hallo Andreas,

schau auch mal bei
www.twizy-forum.de/projekte-twizy/83603-schnell-lader-extern#132554
rein.

Gruß Peter

Hallo micstriit
Ich verwende
www.elektrofahrzeug-umbau.de/shop/ladedosen/

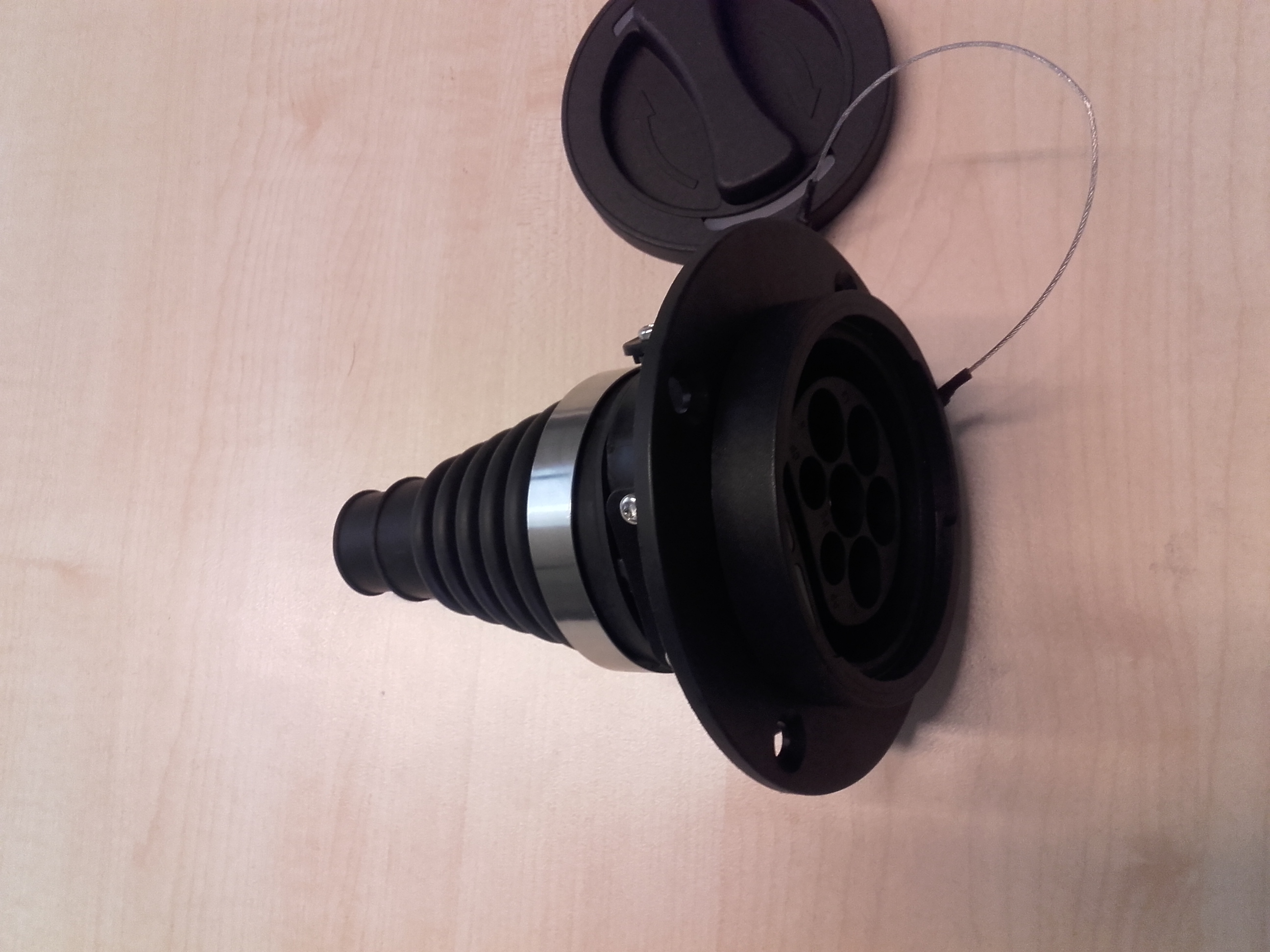

Ladedose, Typ 2, 16A, männlich
Und für die Schukokupplungen gute Gummikupplungen mit Abdeckkappe
Als Verbindungskabel ein Baustellenkabel 3 x 2,5mm²

GeraldR schrieb: Hallo micstriit
Ich verwende
www.elektrofahrzeug-umbau.de/shop/ladedosen/
Ladedose, Typ 2, 16A, männlich
Und für die Schukokupplungen gute Gummikupplungen mit Abdeckkappe
Als Verbindungskabel ein Baustellenkabel 3 x 2,5mm²

Hast du vielleicht mal ein Foto von deinem ganzen Adapter? Ist der fest eingebaut?

Moin.

PhantomRacer schrieb: Ich verwende
www.elektrofahrzeug-umbau.de/shop/ladedosen/
Ladedose, Typ 2, 16A,

Die hier?
Passt die in das Loch des Waschwasserbehälters?

Nein

Aber mit Modifikation daneben.(Als ersatz für den Schuko.

Harting hat dann ein paar nette kompakte wetterfeste Stecker die man zum Ankuppeln eines Schukoverlängerungskabels nutzen könnte.

www.harting.de/industrie-steckverbinder-han/

Zangen und Krimpkontakte sind aber nicht billlig;-)

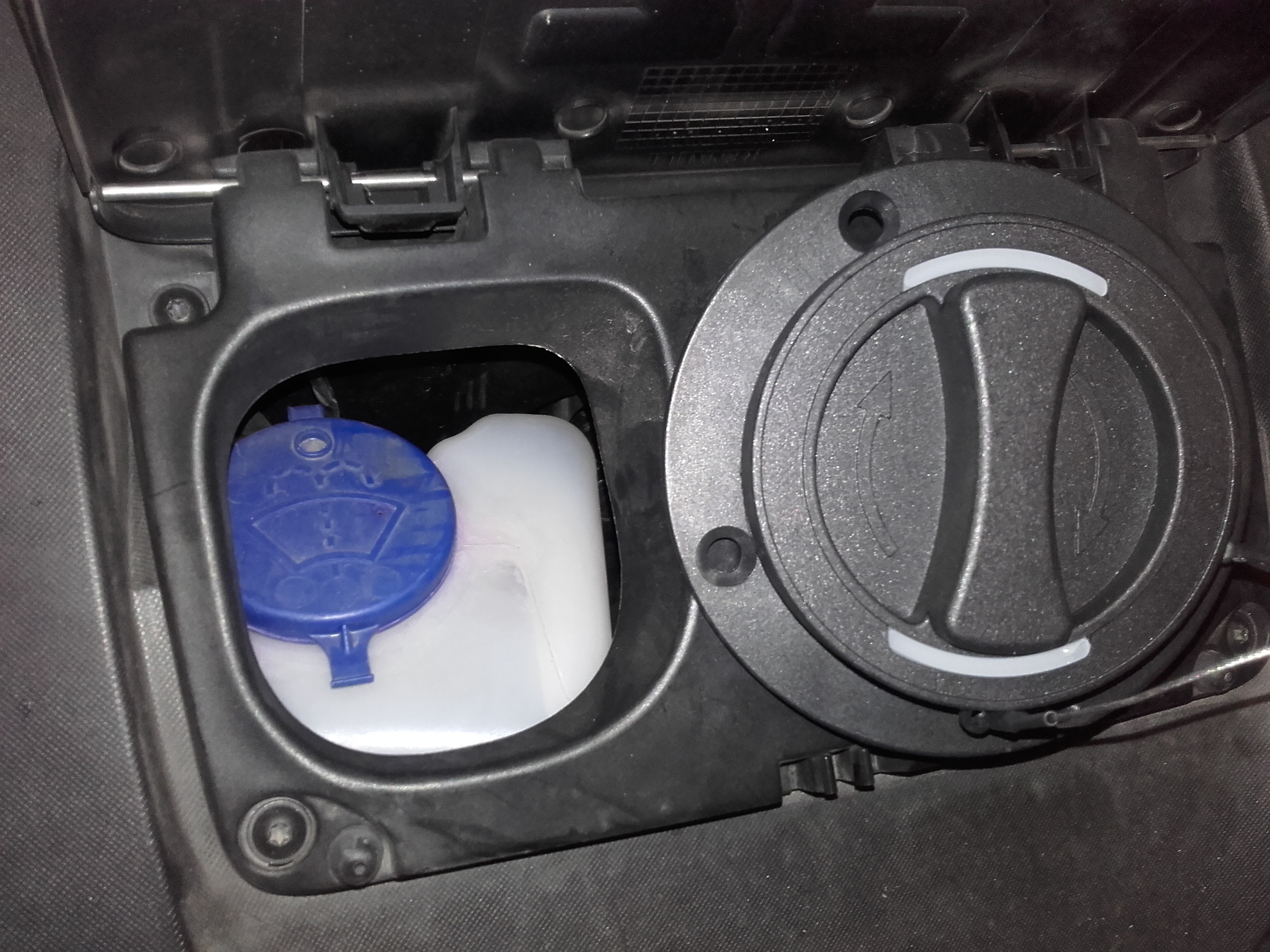

Die Typ2 Dose passt in das Loch vom Wischwasserbehälter


Die Abschrägungen auf der Wischwasserseite müssen entfernt werden, dann geht sie rein.

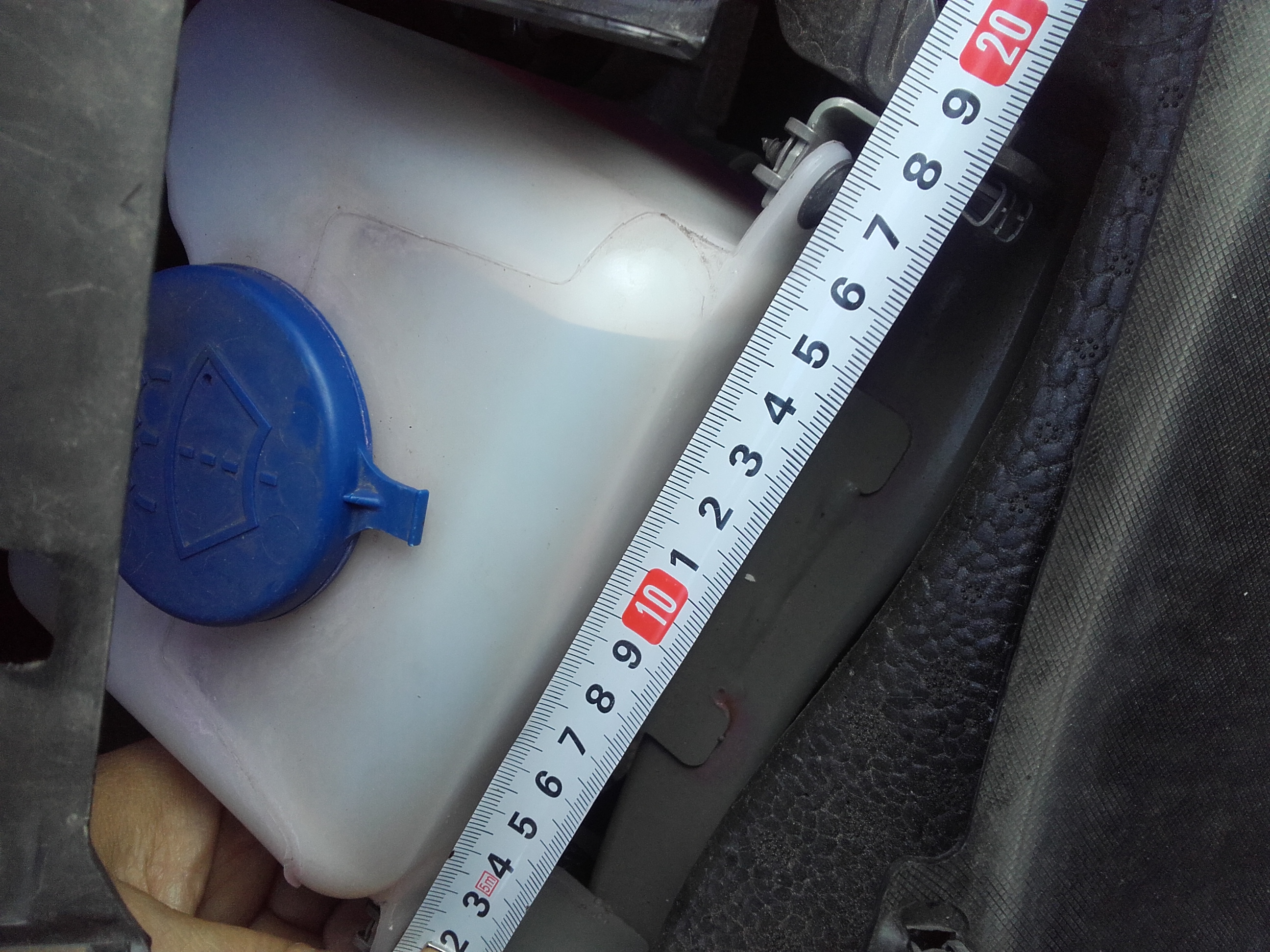

Für alle die selbst nachmessen wollen der Drehknopf hat einen Durchmesser von 8 cm
Aber wie im vorrigem Thread schon gesagt mir fällt noch der passende schmale Scheibenwasserbehälter und vor allem ZEIT

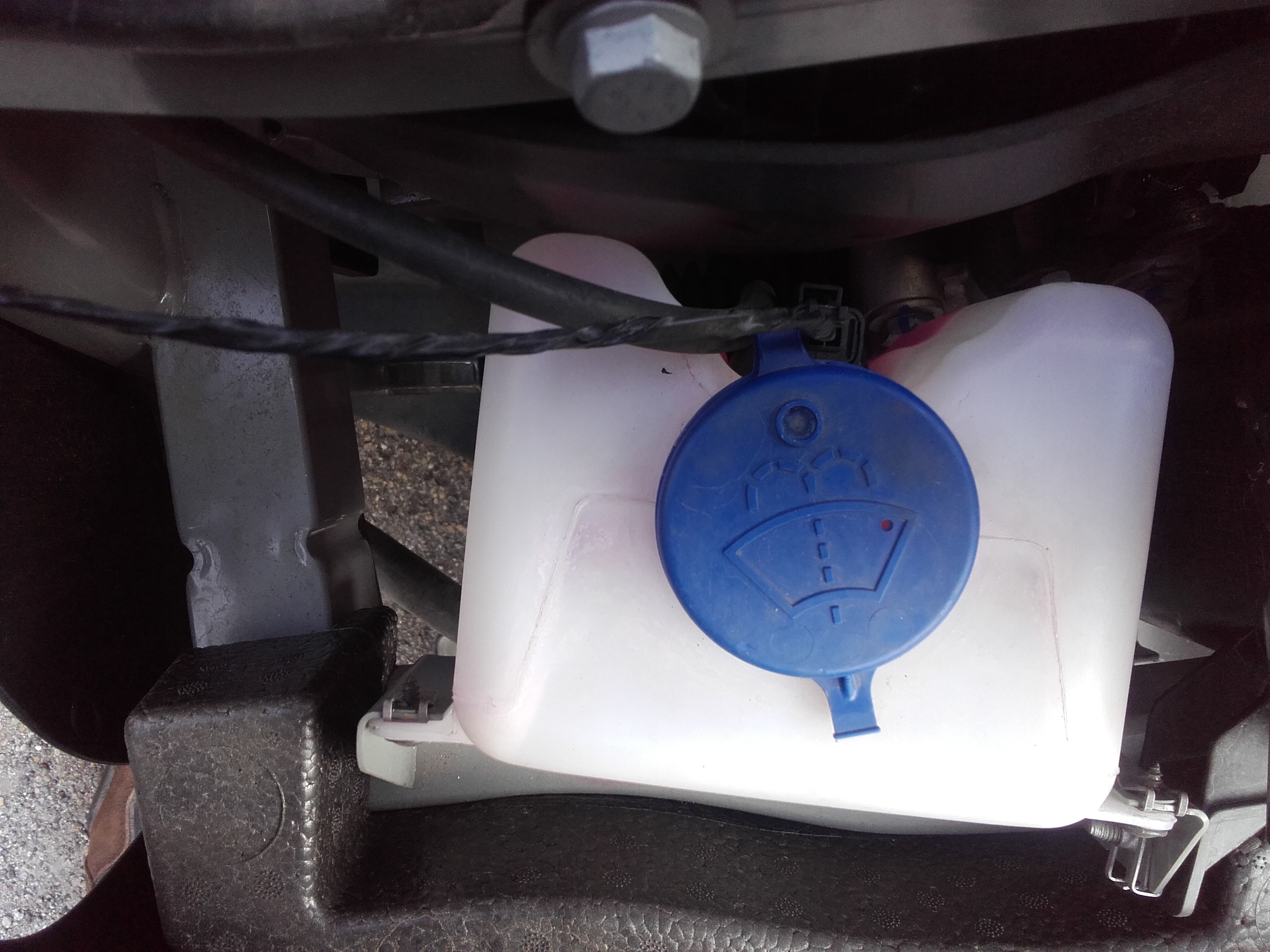

Und unterhalb ist auch genügend Platz.

OK!
Ich dache du wolltest wissen ob man das hinbekommt ohne Schaden anzurichten.
Mit Flex geht alles

Auf der anderen Seite könnte man die Dose einfach in ein Blech (oder Plastik) setzen und in den Behälter darunter verpassen.
So wurde das bei den San Francisco Scoots mit Typ 1 gemacht.

Denk daran du willst irgendwie auch eine Verriegelung haben! Die benötigt auch noch mal Platz.

Großstadtfahrer schrieb: OK!
Ich dache du wolltest wissen ob man das hinbekommt ohne Schaden anzurichten.
Mit Flex geht alles .

Das bissal bei der Ladeklappe wegflexen, das ist nicht schlimm.
Ausserdem möchte ich zu gern das Gesicht vom "Freundlichen" sehen, wenn er Scheibenwasser nachfüllen will

Großstadtfahrer schrieb: Denk daran du willst irgendwie auch eine Verriegelung haben! Die benötigt auch noch mal Platz.

Aussteckschutz baue ich nicht ein.... ist mir zu mühsam & für das hab ich eh OVMS
Elektrische Verriegelung brauche ich auch nicht. Da ich, wie schon beschrieben, von der Typ 2 Steckdose eine Schukokupplung in das Kabelfach lege und eine in den Kofferraum ( für andere Twizys)

Lösung:

www.twizy-forum.de/projekte-twizy/84022-type-2-buchse

Detail:

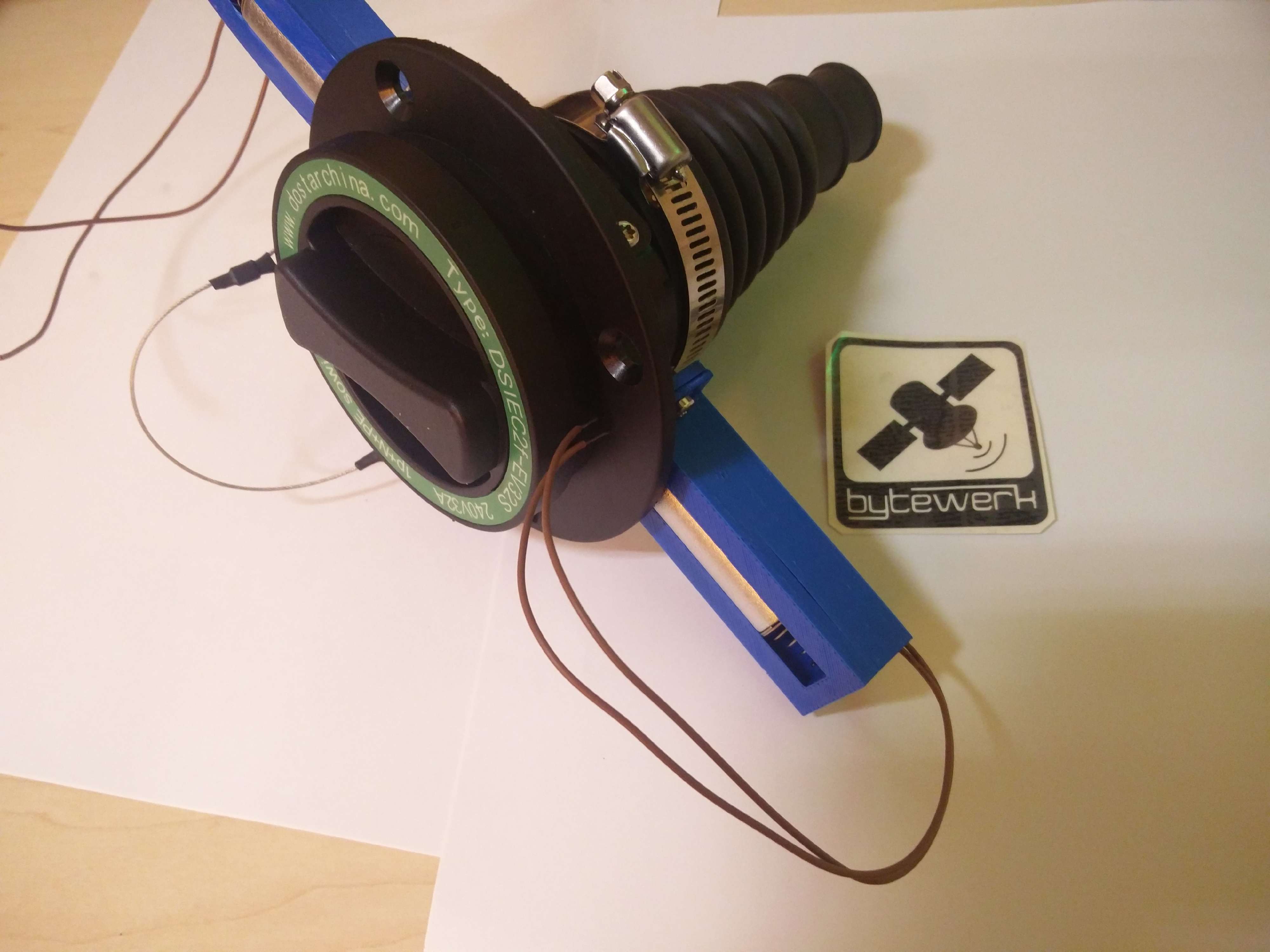

dingdong schrieb: Ich bin gerade dabei, diese Lösung in die Raute vorne einzubauen.
Da immer mehr Säulen mit festen Kabel auftauchen macht das Sinn.

Gibt schon Kollegen hier(warn auch aufm BTT) die das vollendet haben (geile Version, habs mir vor zwei Wochen angesehen)....darf aber noch nix sagen Gibt hoffentlich bald ein Youtube Video!!!
l.g.
MUC

Öhm! Das Video im Threadlink oben hast du gesehen ?
