Ladeadapter Typ2-Dose auf 3x Schuko "LadeLuzy"

In Ergänzung zu www.twizy-forum.de/ladeadapter/84023-lad...er-fuer-saeulen-m-festem-kabel-ladelilly gibt es nun eine preisgünstigere Variante eines Ladeadapters für Säulen mit festem Kabel.

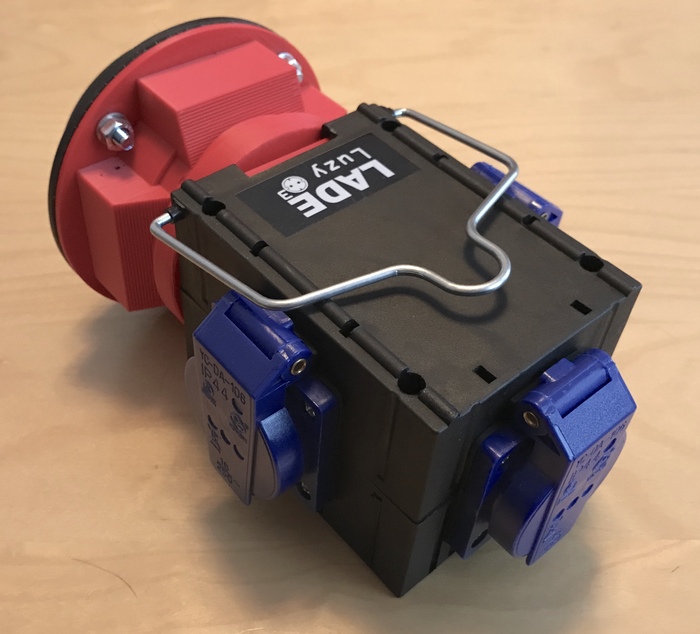

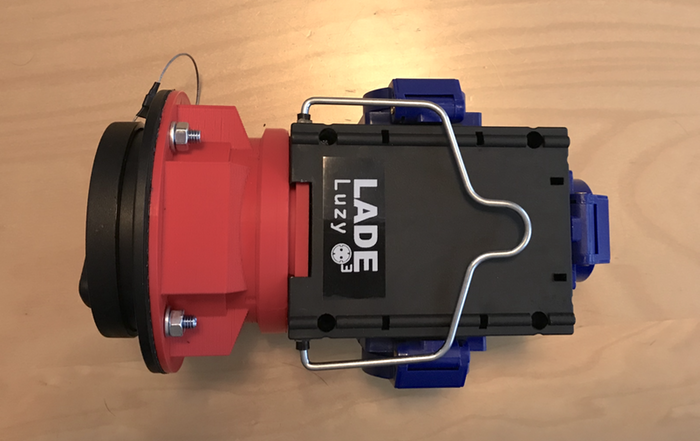

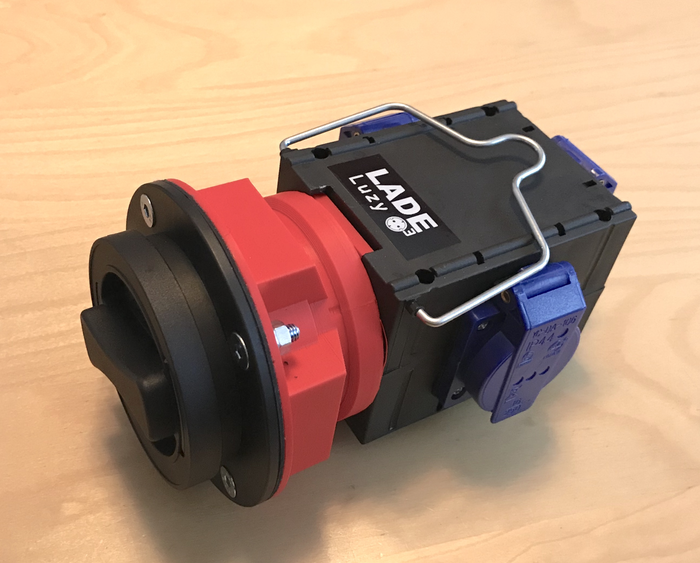

LadeLuzy - Typ2-Dose (männlich) auf 3x Schuko

Im Gegensatz zur oben verlinkten LadeLilly (Typ2-Dose auf 1x Schuko) und LadeLola (Typ2-Dose auf CEE rot) gibt es hier 2 wichtige Einschränkungen:

• Der Adapter ist nicht (so) spritzwassergeschützt
• Der Adapter hat keinen Platz für Sicherungen! (bitte Hinweis in den FAQs beachten)

Ich beschränke mich nachfolgend auf die Beschreibung der mechanischen Teile. Die Beschreibung der korrekten Signalisierung der Ladeströme etc. für die Ladesäule überlasse ich anderen (Großstadtfahrer?). Und wie der Rest zu verdrahten bzw. anzuschliessen ist, sollte man wissen oder die Hände davon lassen.

Was wird benötigt?
- 1x Typ2-Dose männlich (meine kommt aus China von einem Händler auf alibaba.com)
- 1x Powersplit 2 CEE 16A-3x Schuko (z.B. www.amazon.de/Showtec-Powersplit-CEE-16A-3x-schuko/dp/B0019R0GKC )
- Kabel 2,5mm2 oder dicker für L1/L2/L3/N/PE
- Kabel 1,5mm2 für CP/PP
- 3D-gedruckte Teile für den Adapter Typ2 (2 Teile für den eigentlichen Adapter, eine Abdeckung für die Dosenentwässerung)
- Div. Schrauben, Unterlegscheiben, Muttern
- Div. Widerstände, Diode, Schalter für die Signalisierung für die Ladesäule

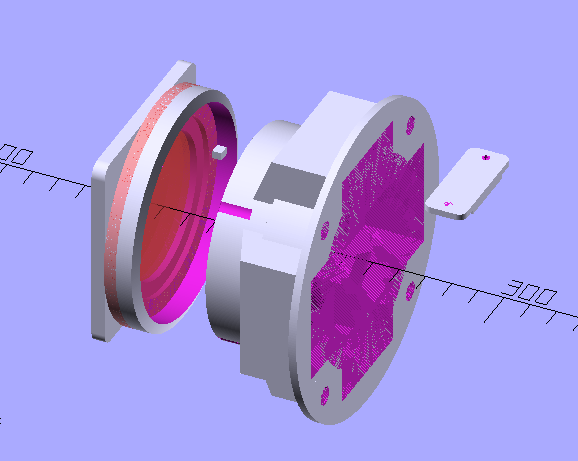

3D-gedruckte Teile
Die Teile sollten in ABS oder einem ähnlich geeigneten Material gedruckt werden.

LadeLuzy_Typ2_Teil1_Dose.stl
LadeLuzy_Typ2_Teil2_Block_CEE.stl
Beide Teile müssen mittels eines geeigneten Klebers für ABS miteinander verklebt werden.
LadeLuzy_Typ2_Teil2_Block_CEE.stl muss mit Support gedruckt werden! Der Druck von LadeLuzy_Typ2_Teil1_Dose.stl sollte auch ohne Supportstrukturen möglich sein.
Das fertige Teil wird dann in den Kubus gesteckt und dieser verschraubt.

LadeLuzy_Typ2_Abdichtung.stl
Der Druck sollte auch ohne Supportstrukturen möglich sein.
Die Typ2-Dosen haben einen Abfluss zur Entwässerung, der mit diesem Deckel geschlossen werden muss. Auf die Unterseite des gedruckten Teils sollte idealerweise eine Lage Gummi o.ä. zur Abdichtung geklebt werden.

Die entsprechenden Dateien für den 3D-Druck sind angehängt. Sie dürfen für nichtkommerzielle Zwecke genutzt werden.

FAQ

Ist der Adapter zugelassen / Ist es erlaubt, den Adapter zu nutzen?
-> NEIN! / vermutlich NEIN! (aber was weiß ich schon)

Sollte der Adapter nicht gegen Kurzschlussstrom abgesichert sein?
-> Fachleute aus dem Umfeld des größten deutschen Kraftwerksbauers sehen das als notwendig an. Andererseits haben Typ2-Kabel auf Schuko auch keine Sicherung. Das muss letztendlich jeder für sich entscheiden, ich werde mir wohl langfristig eine LadeLuzy mit Sicherung bauen.
Der Einsatz geschieht also auf eigene Gefahr!

Ist es moralisch vertretbar, mit dem langsam ladenden Twizy einen Schnelllader zu nutzen?
-> Das muss jeder für sich selber entscheiden. Ich würde empfehlen, immer nach alternativen Lademöglichkeiten zu suchen, aber ansonsten hätte ich damit gar keine Schmerz. Hey, und hier können gleichzeitig 3 Twizys laden!

Wie hoch sind die Materialkosten?
-> Die Typ2-Dose kostet zw. 70 (China) und 1xx Euro (D), der CEE-Kubus rund 15 Euro. Nochmal ein paar Euro für die Kleinteile und einen unbekannten Betrag für den 3D-Druck.

Ich habe mir eine Typ2-Dose/Schukodose gekauft, jetzt passt das aber nicht!
-> Kann passieren. Es gibt sicher mehr als ein Modell/Hersteller der Typ2-Dosen und ganz viele verschiedene für die Schuko-Einbaudosen.. Vielleicht kann ich helfen und die Druckdateien anpassen.

Kann man den Adapter auch kleiner bauen?
-> Klar, kann man bestimmt!

Kann man den Adapter auch besser konstruieren?
-> Klar, ganz sicher! Besser geht immer!

Kann man den Adapter kaufen?
-> Nein, derzeit nicht. Aber vielleicht bald (s.u.).

Kann ich Deine Dateien nutzen, um mir einen Adapter zu bauen?
-> Na klar, Voraussetzung ist, dass dies nicht kommerziell geschieht.

Kannst Du mir die notwendigen Teile drucken?
-> Nein, das kann ich leider nicht. Sorry. Schau mal auf 3dhubs.com, dort gibt es Anbieter, die Auftragsarbeiten annehmen.

Was kommt als nächstes?
-> dingdong überlegt, grob basierend auf der hier verwendeten Konstruktion, aber unter Zuhilfenahme eine Drehmaschine einen noch kompakteren Adapter anzubieten. Infos und ein Muster folgen, eine Interessentenliste wird es dann geben.
-> Ich plane, basierend auf der LadeLilly/Lola, eine Variante mit Sicherungen und 3x Schuko umzusetzen. Das wird dann aber wieder etwas größer.

Viel Spaß damit! Über Rückmeldungen und Erfahrungswerte würde ich mich sehr freuen!


Viele Grüße,
Matthias

brunbjoern schrieb:
Sollte der Adapter nicht gegen Kurzschlussstrom abgesichert sein?
-> Fachleute aus dem Umfeld des größten deutschen Kraftwerksbauers sehen das als notwendig an. Andererseits haben Typ2-Kabel auf Schuko auch keine Sicherung.

Die Adapter sind aber korrekt kodiert! Bei einem Festen Kabel ist das nicht möglich.
Dort vertraut der Standard darauf, dass das Fahrzeug die Kodierung des Kabels liest und sich dementsprechend verhält.

Ich würde empfehlen sowas in ABS zu drucken!
PLA ist nicht Witterungsbeständig (Wird weich im Wasser) und auch nicht besonders bruchfest und gut elektrisch isolierend!

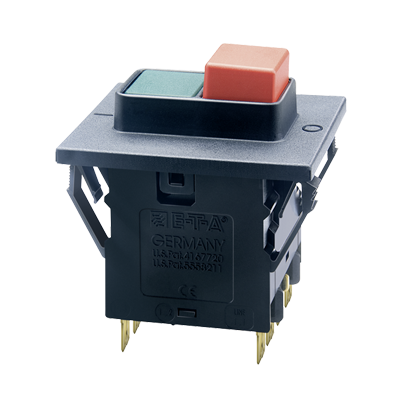

BTW: Die heir gibt es auch 4Polig.(3 geschützt)



www.e-t-a.com/fileadmin/user_upload/Ordn...automaten/Thermisch/2_eng/D_3140_ENG.pdf

Damit kann man dann die Phasen schützen und den Vehicle Detect schalten.

Sogar mit Wetterschutz, aber dann nur auf Bestellung.

Großstadtfahrer schrieb: Ich würde empfehlen sowas in ABS zu drucken!
PLA ist nicht Witterungsbeständig (Wird weich im Wasser) und auch nicht besonders bruchfest und gut elektrisch isolierend!

Hmm, im Text stand doch, dass es in ABS oder einem ähnlich geeigneten Material gedruckt werden sollte (ASA soll auch gut sein, habe ich aber keine Erfahrungen mit). Von PLA war doch nirgends die Rede.

Jepp, bin ein Blindfisch

So ist es halt noch mal hervorgehoben worden

Zu dem Schalter kam noch die Frage rein, ob der denn auch gegen Kurzschluss sichert, oder nur gegen Überlast.

Da ich Ersteres eigentlich auch zu einer Überlast zähle kommt es hier dann wohl auf die Ansprechzeit an.

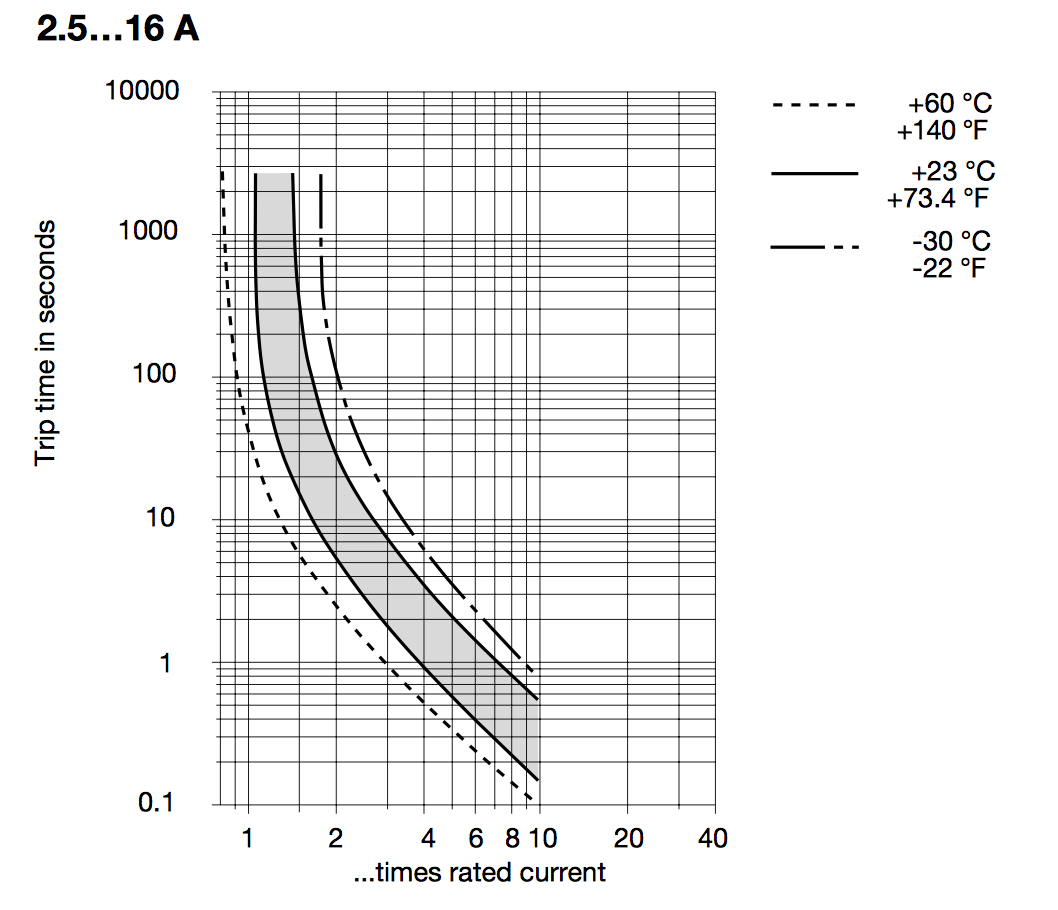

Hier mal die Charakteristik des Schalters.

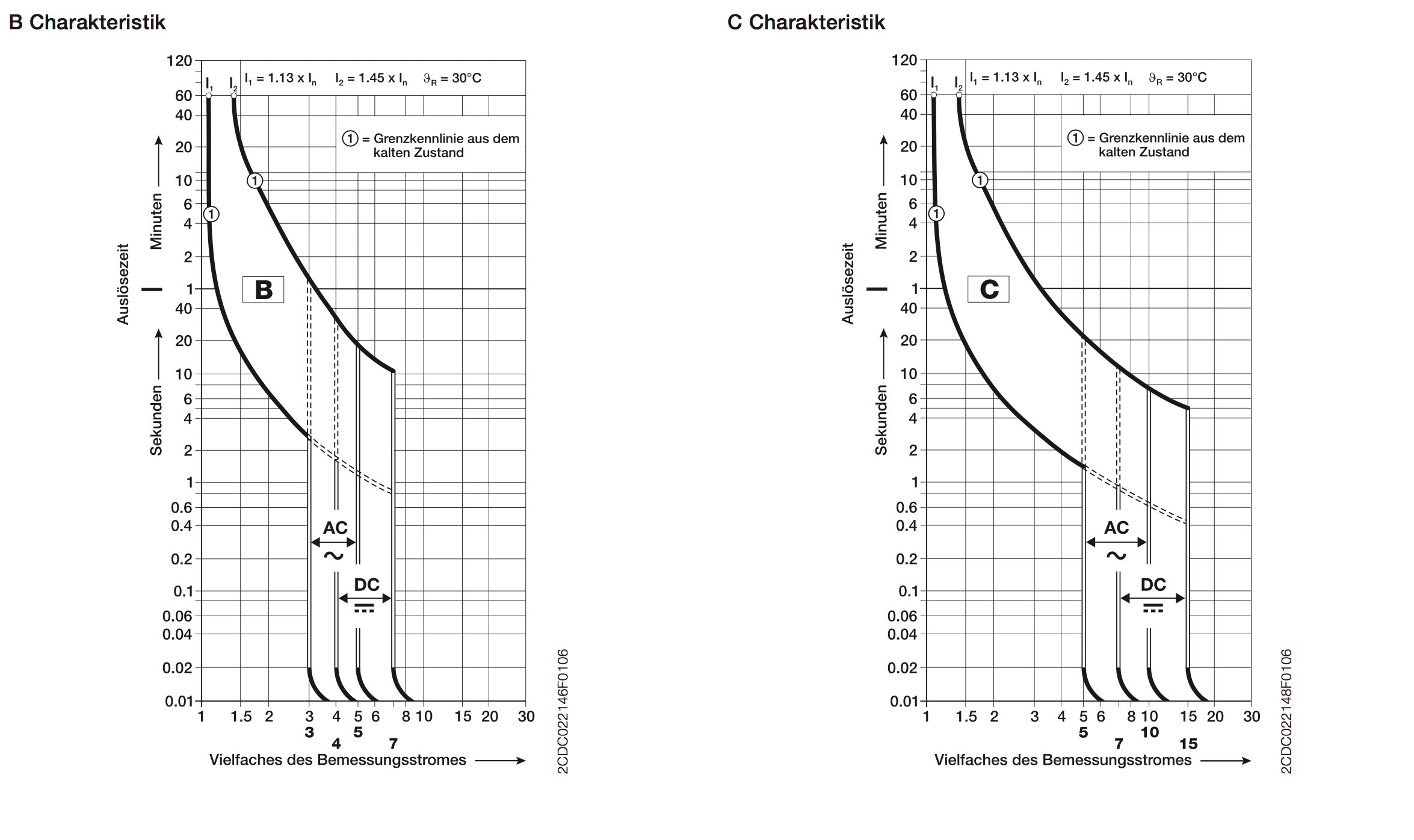

Und im Vergleich dazu mal die B und C Charakteristik eines ABB Sicherungsautomaten.




Wie man sehen kann sind die Ansprechzeiten nicht ganz so wie bei einem magnetisch ausgelösten Automaten, da in dem Schalter nur ein Bimetall verarbeitet wurde, aber wenn an durchgehend 2,5qmm verbaut, sollte das auch bei einem Kurzschluss nicht mal warm werden.
(Immerhin wird hier im Thread davon geredet den Adapter komplett ohne Sicherungen zu bauen!

Leider sind den Thermo/Magnetischen schalten in DE von der VDE die Zulassung entzogen worden.
Wohl weil für solchen Schalter Bimetalle bindend vorgesehen sind, welche in den höher entwickelten thermo/magnetischen nicht enthalten sind?!?
Vielleicht hat ja da jemand infos zu?

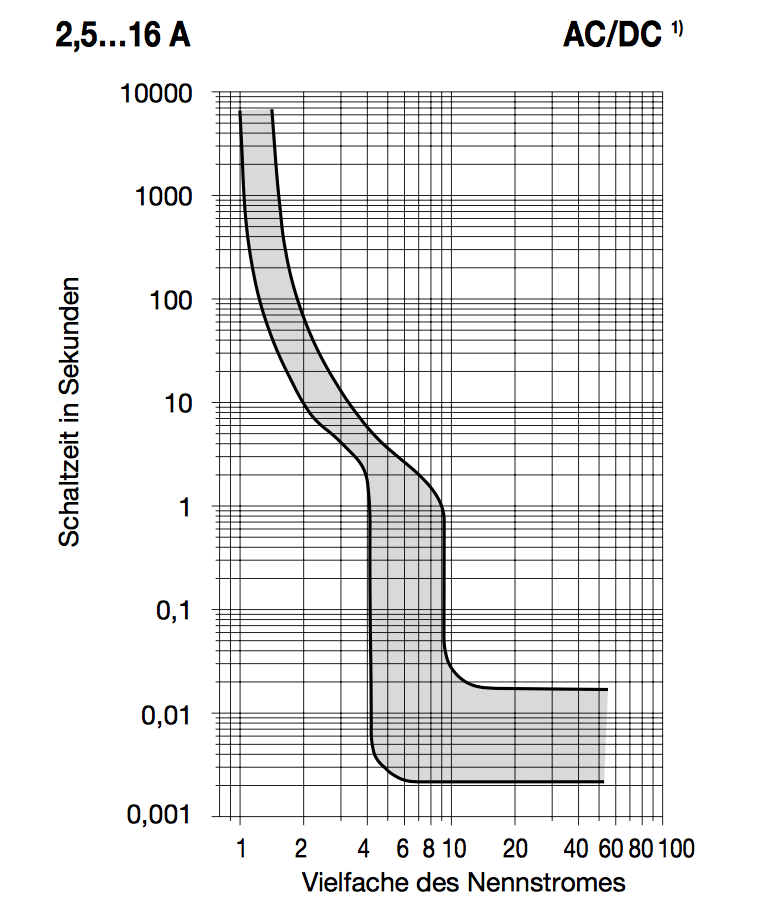

www.e-t-a.de/fileadmin/user_upload/Ordne...ten/Therm_magn/1_deutsch/D_3120-M1_D.pdf

[/color]

So jetzt wird der Adapter auch für mich interessant

Jedoch mit nur einer Schuko und dafür zwei Powercon inkl Sicherung -> habe ich auch im Typ2 Stecker relativ einfach untergebracht.

dingdong schrieb:

Ihr kennt das ja schon von mir!

Sollte ich tatsächlich eine Kleinserie auflegen gibt es keine Sicherheiten in Form irgendwelcher Schalter oder Sicherungen.

[/color]

Bei meinen Teilen (wenn überhaupt gebaut werden) liegt die Verantwortung bei jedem selbst.

Alles einfach und praktikabel!

Ich finde in dem Fall sollte man auch noch ein paar Leiter offenlegen. Dann kann man da gleich mit den Krokodilklemmen für die Elektroschocks nach dem Herzstillstand der Erstbesitzer ran.

Finde das schon etwas krass. Wenn du das für dich verzapfst, kann niemand was dagegen machen, aber sowas dann auch nich an unwissende verticken, finde ich etwas neben der spur.
Und dann auch noch „Auf eigene Gefahr!“

Hab mir jetzt eine Destille gebastelt. Aus einer alten Kaffeemaschine und ein paar kupfergieskannen.
Wie immer ohne temeparturmessundg und sonstige komische technik.

Den Alkohol Verkauf ich jetzt auch an interessenten. Natürlich auf eigene Gefahr! aber bis jetzt kann ich noch ganz gut sehen. Kann also nicht so schlimm sein.

Gabs oder gibts die kleinere Version von dingdong auch ?

PS Man lebt doch gerne gefährlich

Ich warte ja nur auf das erste Treffen, an dem da eine Verlängerungsschnur dangehängt wird. So 25m oder so.
Nach kurzer Zeit kommt einer am Ende auf die idee:" Mensch Twizy braucht doch nur 8A, da hängen wir nen zweiten dran!"
Vorne kommt dann ein anderer auf die gleiche idee, ohne mal hinten nachzusehen. Nur brauch dieser noch 10A.
Aber 8A und 10A, das passt noch!

Brutzel brutzel brutzel!

Aber mit so viel Dummheit kann man ja nicht rechnen., stimmts?

Muss immer lachen wenn auf den Treffen zu den ich fahre, einer seine Kabetrommel auspackt und am Ende sauer ist, dass sich noch zwei andere mit dran gehangen haben und der Wagen leer ist, weil die Sicherung gekommen ist.

Immerhin konnte er seine Kabeltrommel heile wieder einrollen. Bis zum nächsten Treffen wo es ähnlich läuft.


Nee, Sicherungen sind was für mimimi Angsthasen!

000

Ok also kein Update oder V2.

Hallo,
bau dir doch selber den Adapter nach eigenem Gusto.
Powercon hat doch auch funktioniert

Gruß Balu

JA das Thema ist bei mir noch lange nicht durch, jedoch ist weiterer Fortschritt etwas schleppend - aber keine Sorge bald gibt's in dem Thread wieder ein Update
Spolier gefällig ? Es wird ...


Eine Dose fehlt mir aber trotzdem noch im Sortiment

3D -Teile sind fertig
Hast du die verklebt ?
