Adapter CEE 32 A auf 2x Schuko (mit Feinsicherungen)
14 Okt 2018 19:07 - 14 Okt 2018 19:09 #159966
von brunbjoern
Adapter CEE 32 A auf 2x Schuko (mit Feinsicherungen)
Adapter CEE 32 A auf 2x Schuko (mit Feinsicherungen)

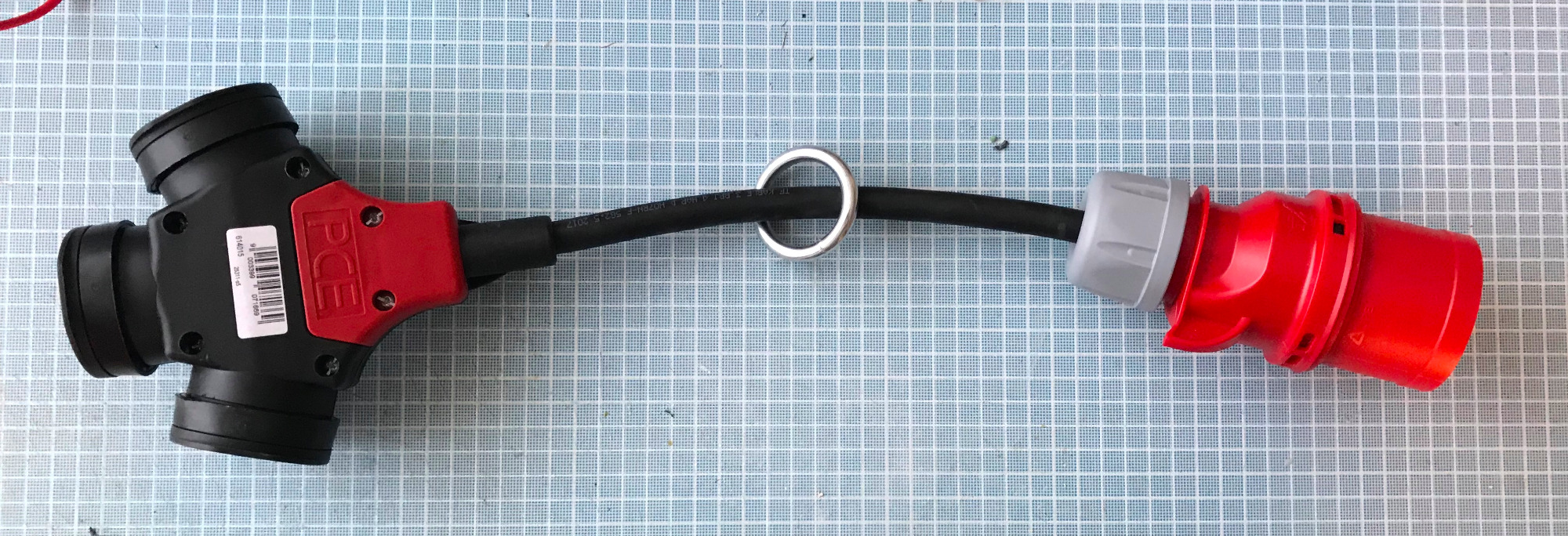

Um an 32 A CEE rot laden zu können, habe ich mir einen Adapter auf 2x Schuko mit Feinsicherungen zum Leitungsschutz gebaut.
Was wird benötigt?
- 1x PCE 25311-s5 3fach-Kupplung Gummi 250V Schwarz IP44 (5-polig!) (z.B. www.voelkner.de/products/173601/PCE-2531...ch-Kupplung-Gummi-250V-Schwarz-IP44.html )
- 2x Schurter FEC 0031.1631 Sicherungshalter für 5 x 20 mm Feinsicherung, 10A
- 2x Feinsicherung 5 x 20 mm, 10A
- 3D-gedrucktes Formteil '3er-Schuko-Sicherungseinsatz_V01.stl'
- CEE Stecker 5x32A
- Kabel 5x2,5mm2 (eigentlich würde 4x2,5mm2 reichen
)
3D-gedrucktes Formteil

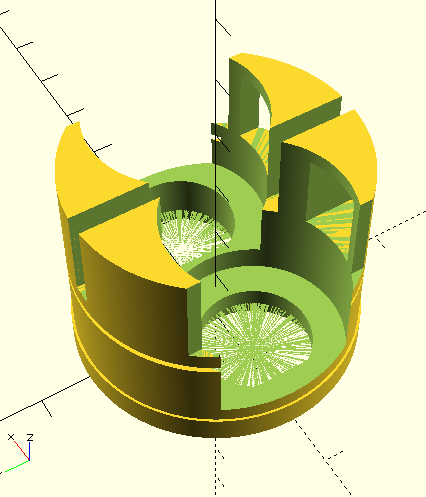

Das Formteil '3er-Schuko-Sicherungseinsatz_V01.stl' sollte in ABS oder einem ähnlich geeigneten Material gedruckt werden.
Supportstrukturen beim Druck sind notwendig!
Zusammenbau

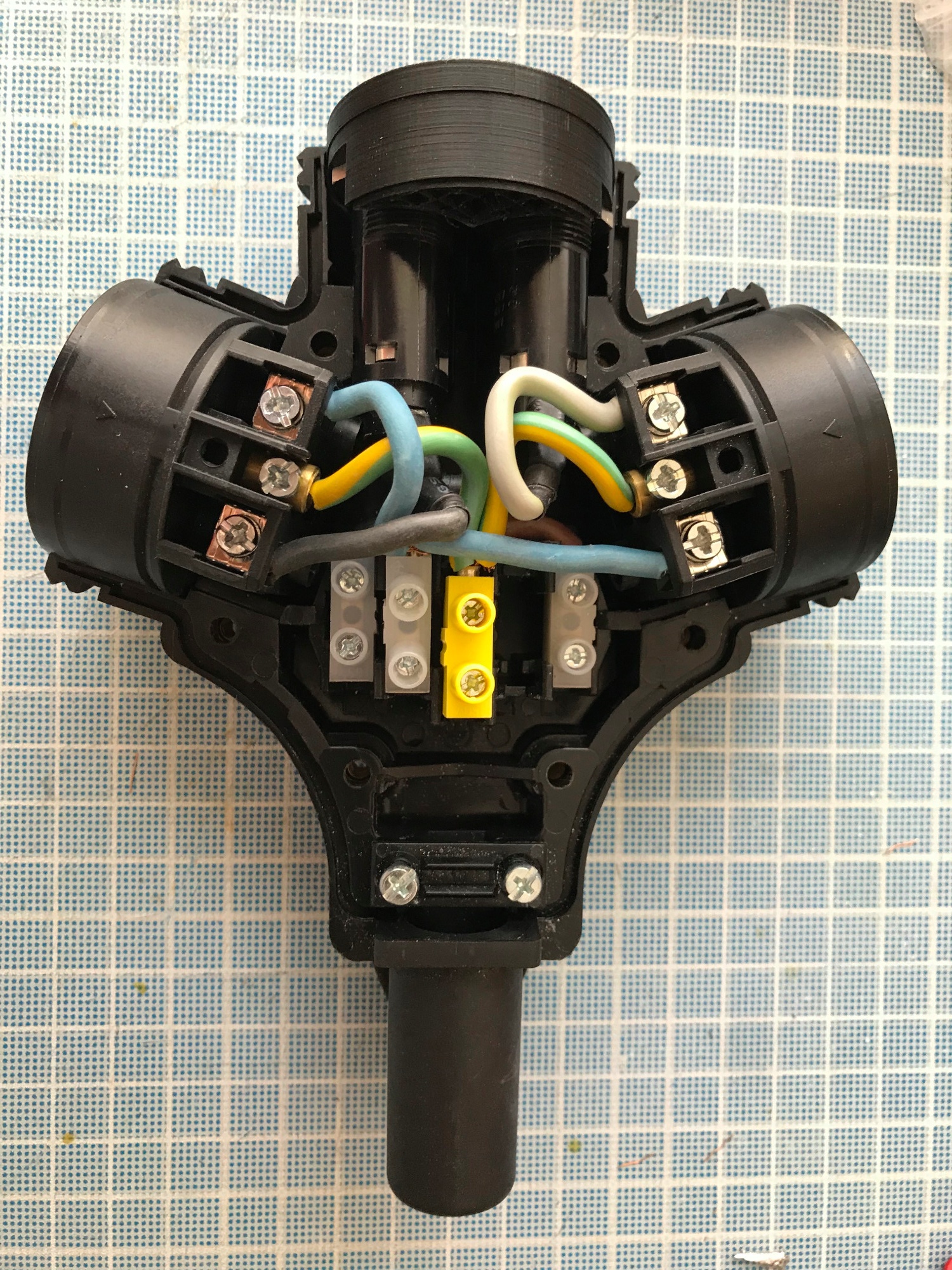

Die Abdeckungen der 3 Schukos müssen entfernt werden.
Dann bitte erst die rote Abdeckung abschrauben, dann den schwarzen Deckel.
Der mittlere Schuko muss entnommen werden.

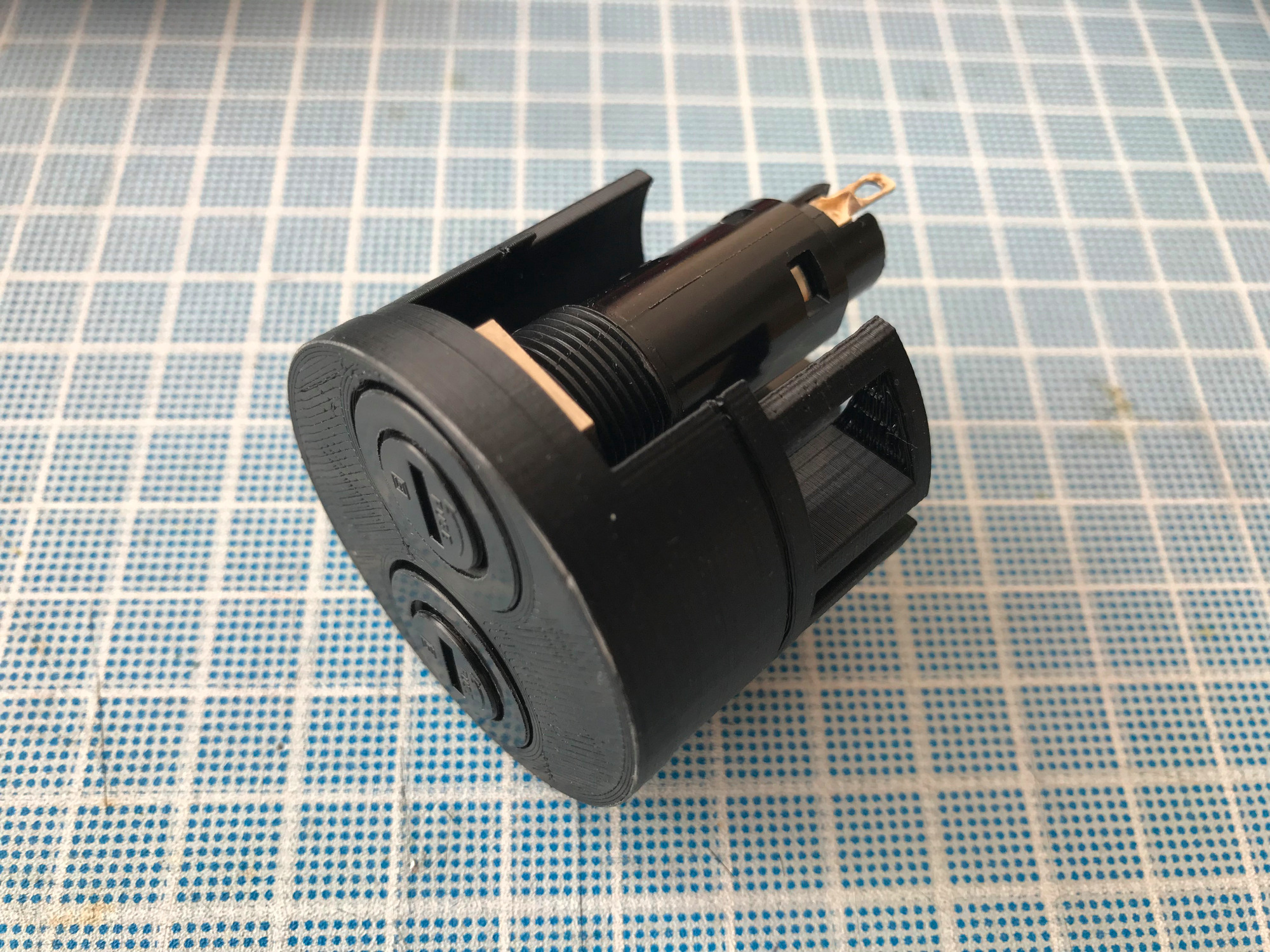

In das 3D-gedruckte Formteil werden die beiden Sicherungshalter eingelegt und festgeschraubt und das Teil nach Verkabelung in die mittlere Schuko-Aufnahme eingelegt. Das ganze ist ein wenig frickelig.
Wer mehr Anleitung benötigt, sollte vielleicht besser keinen Adapter bauen.
Die Nutzung erfolgt auf eigene Gefahr! Es kann keine Gewähr übernommen werden, dass das alles so funktioniert, passt und hält, ausreichend dimensioniert oder entsprechend irgendwelcher Normen ausgeführt wurde! Es liegen ausserdem noch keine Erfahrungswerte vor!
