Selbst gebauter Ladelutz funtioniert nicht. Wuppertal?

Halli halli liebe Leute
Nachdem ich mir einen Twizy zugelegte habe ich mir nun auch einen Adapter von Typ2 Stecker auf Schuko gebaut. Mit zwei Schaltern, Diode und den Widerständen. Kann über den einen Schlüsselschalter getrennt werden also offen oder über den anderen Schalter von 880ohm auf 2700ohm geschaltet werden also alles so wie es sein soll. Hab auch auf die Diodenrichtungen geachtet. Dennoch kann ich an den wsw Säulen in Wuppertal keine Kommunikation aufbauen. Dee cp pin ist selbstverständlich original also kürzer als der pp pin. Hat einer eine Idee für soo eine schwierige Ferndiagnose oder kommt jemand aus Wuppertal oder Umgebung wo ich mir 3inen funktionierenden Adapter mal ansehen kann? Langsam bin ich verzweifelt

Hedgehopper schrieb: Halli halli liebe Leute
Nachdem ich mir einen Twizy zugelegte habe ich mir nun auch einen Adapter von Typ2 Stecker auf Schuko gebaut. Mit zwei Schaltern, Diode und den Widerständen. Kann über den einen Schlüsselschalter getrennt werden also offen oder über den anderen Schalter von 880ohm auf 2700ohm geschaltet werden also alles so wie es sein soll. Hab auch auf die Diodenrichtungen geachtet. Dennoch kann ich an den wsw Säulen in Wuppertal keine Kommunikation aufbauen. Dee cp pin ist selbstverständlich original also kürzer als der pp pin. Hat einer eine Idee für soo eine schwierige Ferndiagnose oder kommt jemand aus Wuppertal oder Umgebung wo ich mir 3inen funktionierenden Adapter mal ansehen kann? Langsam bin ich verzweifelt

So, wie du es beschreibst, sollte der Adapter eigentlich funktionieren. Hast du an verschiedenen Ladesäulen probiert ?
Und den 680 Ohm Widerstand zwischen PE und PP hast du auch verbaut ?
Ist die Diode tatsächlich i.O. ?



LG Tom

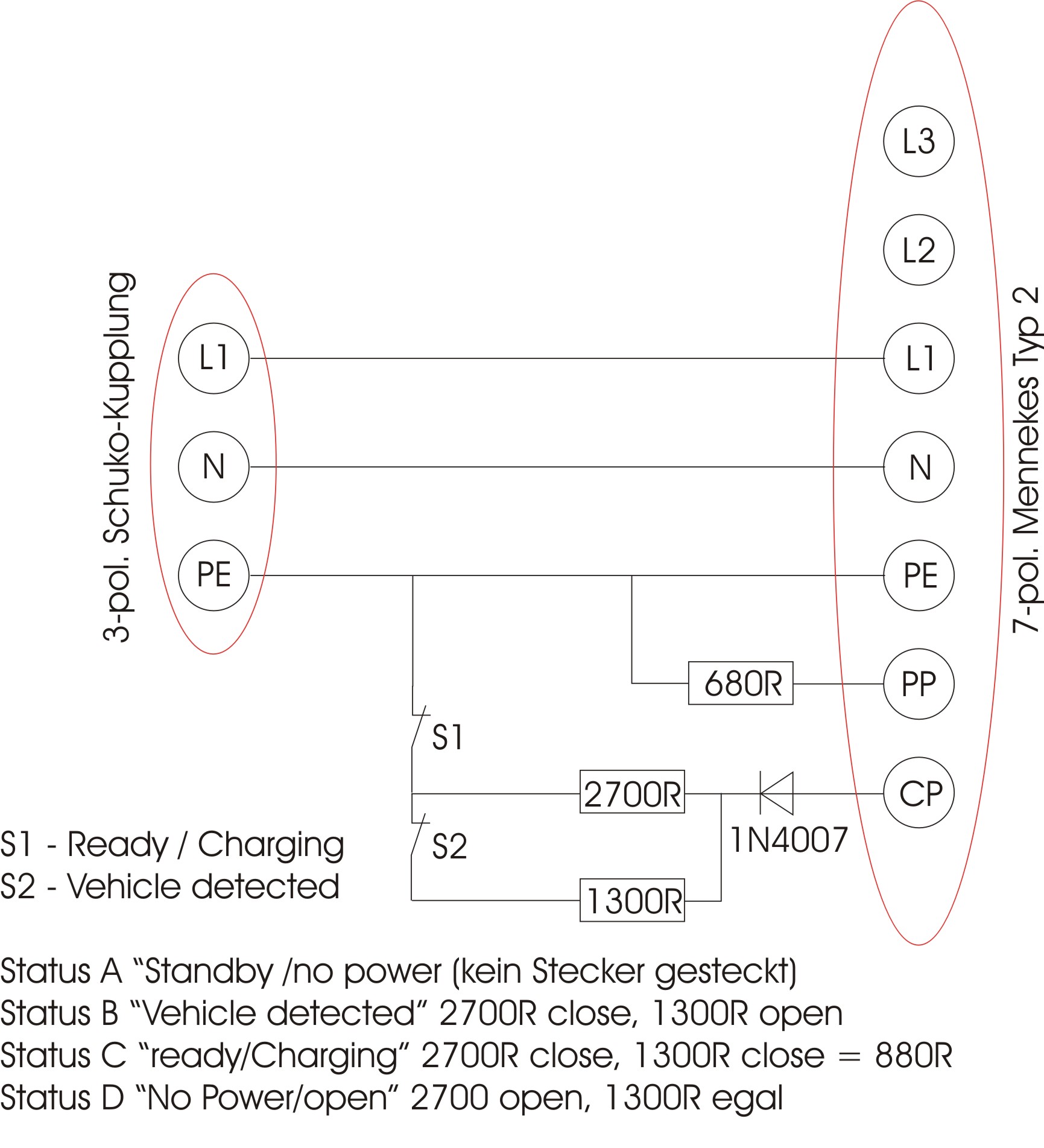

Danke Tom für Deinen Anschlussplan, genauso sollte ich den eigentlich gebaut haben. Ja auch an den 680ohm widerstand habe ich gedacht. Werde dann wohl nochmal da rein schauen müssen. Oder vielleicht ist die Diode defekt, werde dann wohl Montag mal auf der Arbeit nachmessen müssen, die Multimeter können dann widerstand mit diode messen denke ich. Mein Multimeter hier zuhause ist etwas eingeschränkt
Ist wirklich doof den Fehler zu suchen/finden wenn man keine Wallbox zuhause hat und halt keinen Ansatzpunkt wo man suchen soll, hab bisschen Hemmungen den Stecker an einer Ladesäule zu zerlegen um zu messen

Danke für die Hilfe, hab den Fehler gefunden und behoben. Der 680ohm widerstand zwischen pp und pe war nicht okay bzw. Ein Draht kaputt.
