CAD und 3D Druck Profis gefragt für Typ2 Adapterverlängerung

Der in dem Ladestecker Beitrag ultrakompakte besprochene China-Lader für 25 Euro macht Probleme.
Wer ist in der Lage auf sie Schnelle einen Verlängerungsaufsatz zu drucken der eine Verriegelungsöffnung hat und einfach

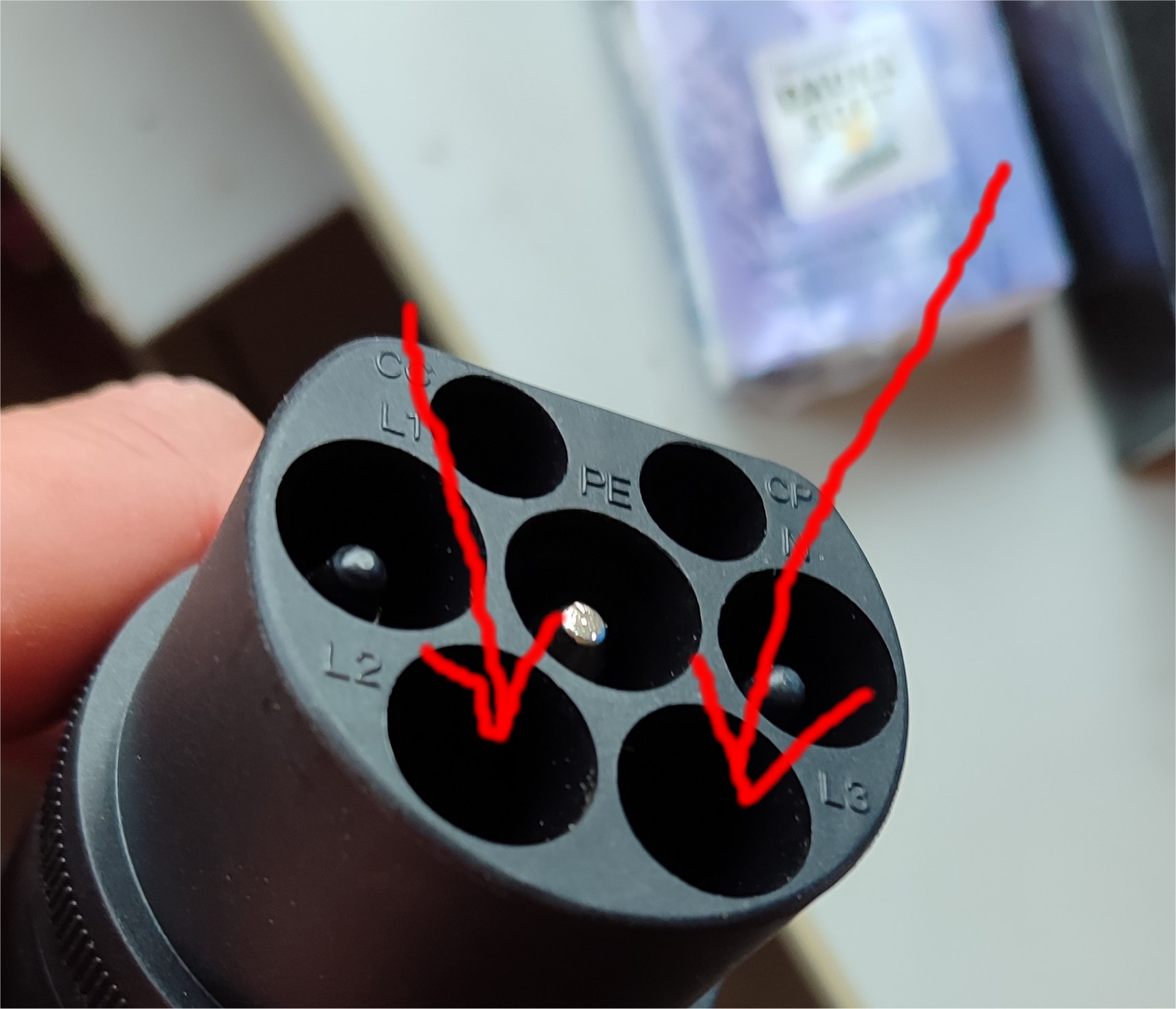

auf den kurzen Stecker aufgesteckt wird. Die Verbindung kann über die beiden Löcher der nicht genutzten Phasen L2 und L3 geschehen.
Einfach reinstecken und nicht vergessen ein Loch zu lassen in den die Ladesäulenphase passt.
Ich hoffe ich hab das jetzt nachvollziehbar erklärt. Halt ein Verlängerungsstück, das zwei "Hülsen" dran hat womit es sich sich in den Löchern justiert.

Der Preis des Adapters rechtfertigt meiner Meinung nach einiges an Experimenten.

Dat funzt nicht, weil ja in die beiden im Adapter nicht genutzten Kontaktöffnungen die immer vorhandenen Gegenstücke des "Female" Steckers der Gegenseite müssen...

Was klappen könnte wäre den Aufsatz mit 3 "Spax" in den Zwischenraumfeldern zu befestigen. Da ist ja imho nix dahinter. Also da wo die Bezeichnungen PE, L2 und L3 sind.

Dieser Stecker war/ist ja eigentlich auch nur für Kabelsäulen gedacht.

Haben sie gerade zusammen nochmal hier bei mir getestet und sie haben funktioniert, nachdem wir BEIDE Taster gedrückt hatten.
Chris testet sie gerade noch in seiner Heimatbase.

Lasst uns bitte die Fehlergeschichte im anderen Thread machen, sonst wird das unübersichtlich..

Druckring mit Nuten zur Verriegelung kommt gegen 15:00 heute Abend weitere Infos

Pfälzer68 schrieb: Dat funzt nicht, weil ja in die beiden im Adapter nicht genutzten Kontaktöffnungen die immer vorhandenen Gegenstücke des "Female" Steckers der Gegenseite müssen...

Ich wollte nur zwei 1mm lange "Passringe" machen, hab dann aber entdeckt, daß die "Männchen" im "Weibchen" quasi fast auf Presssitz in die Löcher reingehen...
Schade, wäre eine schöne Verrutschsicherung gewesen. Egal. Getestet wird mit DucTape

Wenns geht wird geklebt.

.... fehlpost...

Dann warte ich mal auf die Files.

Rebound schrieb: Dann warte ich mal auf die Files.

TwizyMic veröffentlicht sie in Bälde.
Wir überlegen noch wegen Schraubenlöchern....

Hast auch einen Link zu dem Adapter ? Im Video war auch keiner. Für das Geld kann man schon damit spielen.

Mannni schrieb: Hast auch einen Link zu dem Adapter ? Im Video war auch keiner. Für das Geld kann man schon damit spielen.

de.aliexpress.com/item/1005006038687432.html

TwizyChrisy schrieb:

Rebound schrieb: Dann warte ich mal auf die Files.

TwizyMic veröffentlicht sie in Bälde.
Wir überlegen noch wegen Schraubenlöchern....

Jo, da wäre ich , hallo zusammen!

Anbei die CAD-Dateien für den Adapterring und die Stifte der Montagehilfe (min. 2 Stück drucken).
Für die Experten unter euch habe ich auch noch die jeweilige STEP-Datei beigelegt. Gerne daran herum arbeiten und teilen.

Die drei zusätzlichen Bohrungen habe ich auf Schrauben für Thermoplaste nach DIN STP380200200E angelegt. Das wären selbstscheidende Schrauben D=2mm, L=20mm aus Edelstahl.
Die Bohrungen im Adapter dann natürlich unter 2mm wählen (Gewindekerndurchmesser=1.4mm).

twizymic schrieb:

TwizyChrisy schrieb:

Rebound schrieb: Dann warte ich mal auf die Files.

TwizyMic veröffentlicht sie in Bälde.
Wir überlegen noch wegen Schraubenlöchern....

Jo, da wäre ich , hallo zusammen!

Anbei die CAD-Dateien für den Adapterring und die Stifte der Montagehilfe (min. 2 Stück drucken).
Für die Experten unter euch habe ich auch noch die jeweilige STEP-Datei beigelegt. Gerne daran herum arbeiten und teilen.

Die drei zusätzlichen Bohrungen habe ich auf Schrauben für Thermoplaste nach DIN STP380200200E angelegt. Das wären selbstscheidende Schrauben D=2mm, L=20mm aus Edelstahl.
Die Bohrungen im Adapter dann natürlich unter 2mm wählen (Gewindekerndurchmesser=1.4mm).

Die "Pömpel" kommen zur Montage in die 2 freien Löcher, damit das für die Montage sauber fixiert ist!

Danke Mic, geiler Job!
