Bodenplattenmodifikation zur besseren Laderlüftung

Servus zusammen!

Als wir im Sommer auf der Deutschlandtour unterwegs waren hatten wir öfter Probleme beim laden da das Ladegerät bei der Hitze runterregelt und die Ladezeit sich in die Länge zieht!
also Deckel raus und evtl. Sogar mit Wasser kühlen

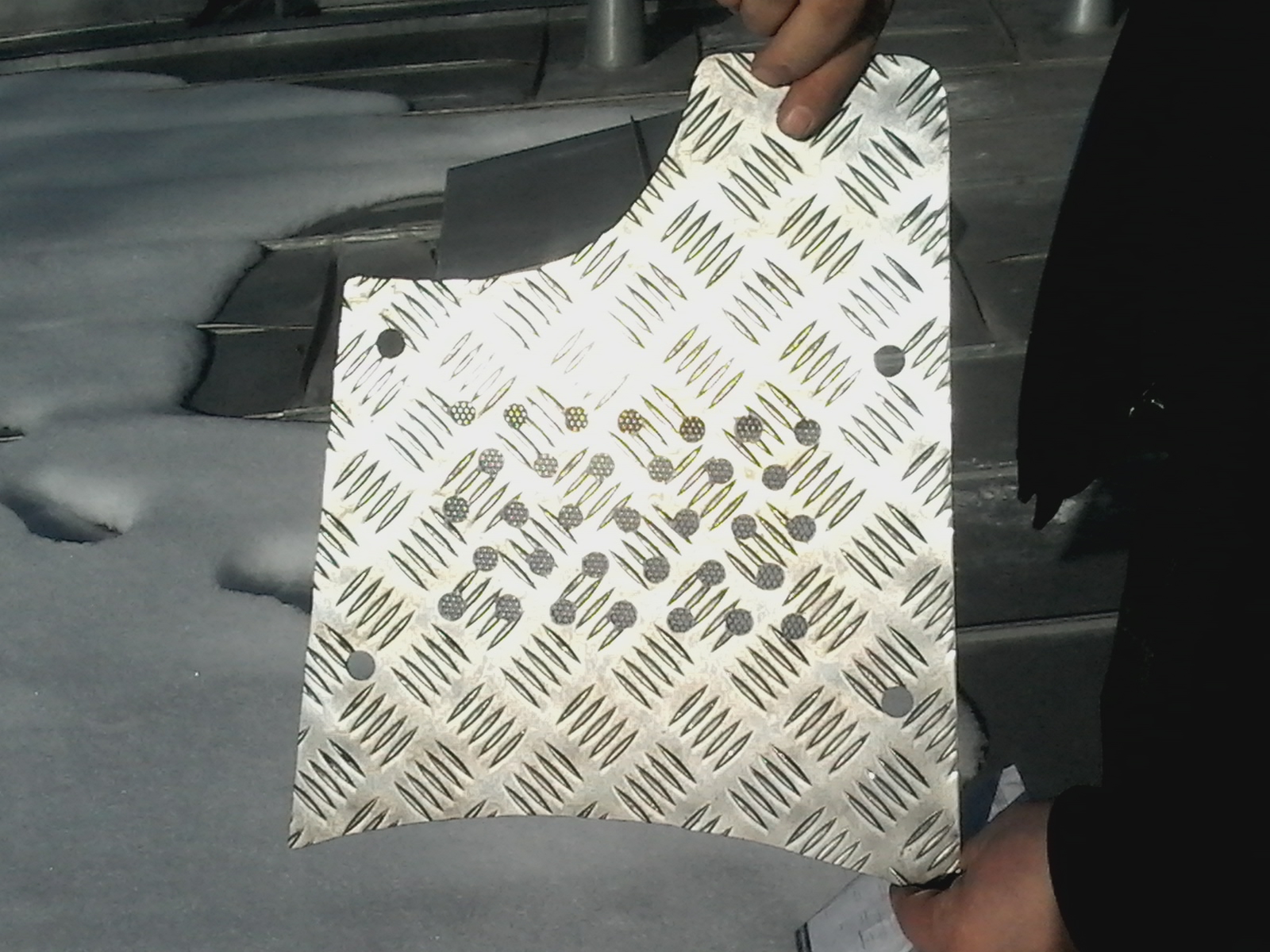

girgl hat sich jetzt eine riffelblech klappe gebastelt das die warme Luft schneller entweichen kann!
grüße
MUC

M UC 334 schrieb: Servus zusammen!

Als wir im Sommer auf der Deutschlandtour unterwegs waren hatten wir öfter Probleme beim laden da das Ladegerät bei der Hitze runterregelt und die Ladezeit sich in die Länge zieht!
also Deckel raus und evtl. Sogar mit Wasser kühlen

girgl hat sich jetzt eine riffelblech klappe gebastelt das die warme Luft schneller entweichen kann!
grüße
MUC

Und wie klappt das mit der Schneekühlung der Platte im Sommer?!

Ulrich

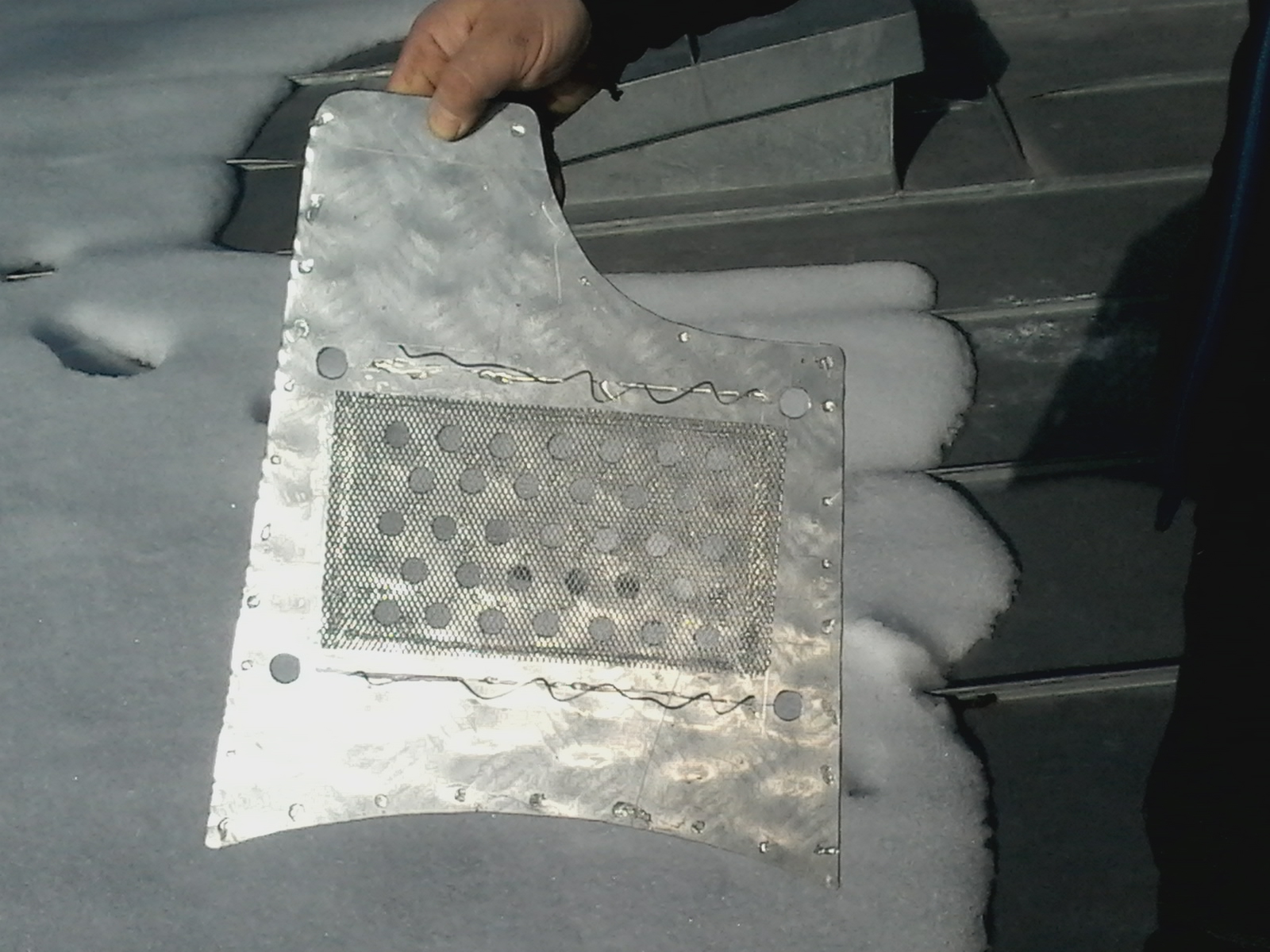

Die Idee hab ich von Waldschrat, ich hab jedoch ein 3mm Alu-Riffelblech verwendet. Für die "Befestigungsstöpsel" hab ich 16mm Löcher gebohrt( Stufenbohrer) die Lüftungslöcher sind 13,5mm. Auf der Rückseite hab ich eine feinmaschige Streckgittermatte mit Silikon hingeklebt, und ein paar Silikonpunkte am Rand gemacht damit das Alu nicht dierekt auf den Stahlträgern aufliegt.
Materialkosten insg. ca 30€ für 2Stck. Die 2. ist für Muc.

-nächstes Projekt: 2.Lader wie Phil mit Strom das gemacht hat.

girgl
- was ich von der Akkumiete halte ist bekannt

Hab so was ähnliches im Kopf... Der Prototyp ist Grade fertig. Zwei PC-Lüfter betrieben via Solarzelle denn wenn's warm ist scheint auch die Sonne.

Gruß Plumpi

Für Fußmattenfahrer zwar nicht so geeignet, aber an sich gut.
Hab die "Plastikdübel" in der serienmäßigen Abdeckung weggelassen, und klappe halt bei Laden im Sommer die Klappe hoch,
wenn ich nach dem Laden noch mal los muss, und der nicht nur mit 1700 Watt laden soll.

Hallo zusammen,

hat mir jemand die Außenmaße des Blechs?
Will das Riffelblech nachbauen, hab meinen Twizy aber zum vermessen gerade nicht bei mir, dann könnte ich schon mal im Baumarkt nach einem Blech suchen.

Danke und Gruß

Mike

high-tec schrieb: Hallo zusammen,

hat mir jemand die Außenmaße des Blechs?
Will das Riffelblech nachbauen, hab meinen Twizy aber zum vermessen gerade nicht bei mir, dann könnte ich schon mal im Baumarkt nach einem Blech suchen.

Danke und Gruß

Mike

35,5 x 43,0cm
Und mache möglichst große Lüftungslöcher rein. Ich habe 11,0mm im Durchmesser und die sind zu klein. Wenn es richtig warm ist (>25°C) fährt mein Lader ab 80% SoC runter. Ich werde zur nächsten Saison das Riffelblech mit einem Scharnier Hälften um es dann bei hohen Temperaturen hochklappen zu können (eine Hälfte).

Das mit dem Hochklappen hatte ich mir auch schon überlegt, aber wo macht man die Scharniere am besten fest?
Oder alternativ einen Lüfter unters Blech.

Grüße

Das Riffelblech Mittig durchtrennen. Die beiden Blechteile untereinander mit den Schanieren verbinden ( vernieten, verkleben(?)). Das eine Blechteil mit den zwei Plastikstopfen links und rechts beim Strom- und Bremspedal bleibt fest mit dem Boden verbunden. Das zweite Blechteil ( verbunden mit den Schanieren am ersten Blechteil) liegt dann ohne Stopfen "lose" auf dem Boden. Man könnte die beiden Stopfen (am beweglichen Blechteil) noch so bearbeiten das sie als Führung/Fixierung am Boden fungieren. Das zweite Blechteil lässt sich dann bei bedarf einfach hochklappen.
Wenn du Lüfter einbauen willst sollten die über dem Lader liegen. Da ist aber nicht soooo viel Platz. Ohne zu messen denke ich mal
1 - 1,5cm. Dazu brauchst du dann größere Öffnungen (Bohrungen) im Blech. Da kommt dann wieder viel Dreck und Sand von den Schuhen rein. Das sehe ich jetzt schon bei meinen kleinen Löchern mit Maschengitter. Der Lader ist schnell verdreckt und die Wärmeabgabe wird noch weiter behindert.
Wenn es aber bessere Ideen gibt, immer her damit.
