Bluetooth-Verstärker und Lautsprecher-Einbau beim Twizy (Cargo)

Dies ist mein erster Einbau-Thread und auch wenn es viele davon gibt, wollte ich meinen Einbau-Erfolg teilen.

Ich habe mich für die JBL Club 4020 LS entschieden.

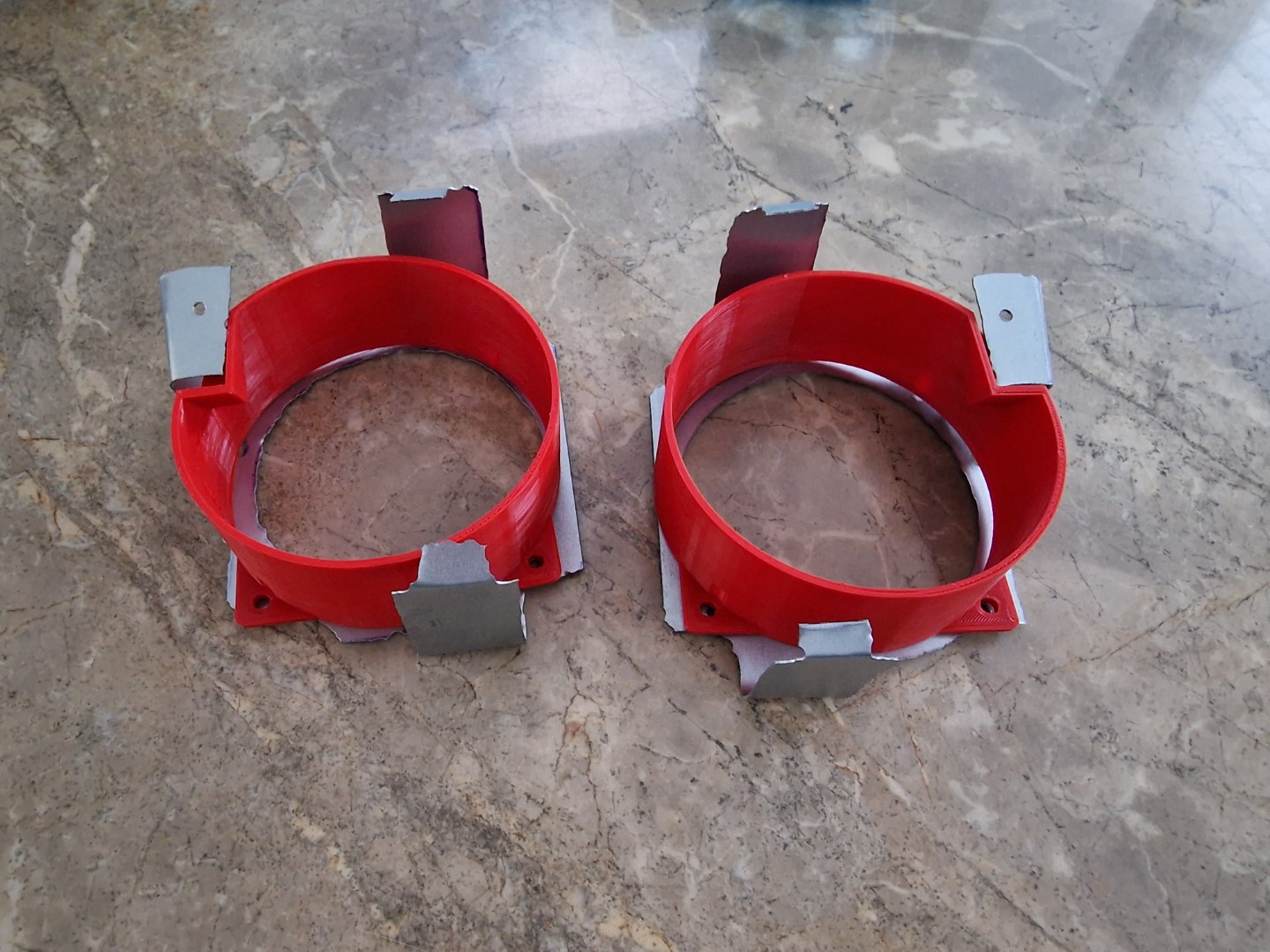

Zuerst habe ich mir im 3D-Bereich die Lautsprechergehäuse gedruckt.

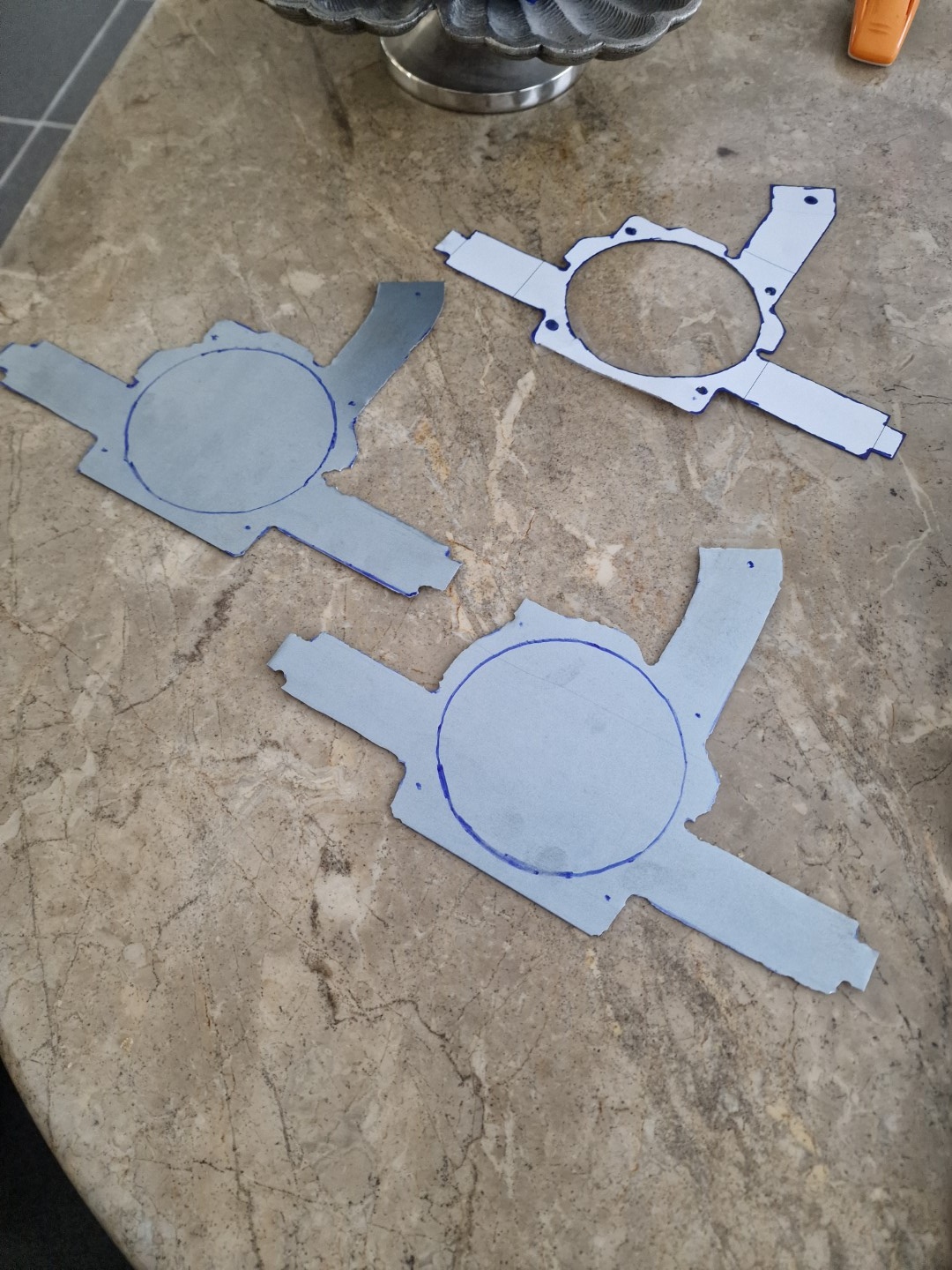

Anschließend wollte ich mir beinahe die Halter für die LS kaufen, habe dann aber hier im Forum die Skizze gefunden für eine Schablone des Halters. Da ich noch eine Metallplatte aus dem Baumarkt da hatte und mein vor Jahren geschenkter "Nibbler" noch nie zum Einsatz kam, habe ich mich entschieden die Halter selber zu machen.


Da ich nicht wollte, dass im Anschluss irgendwo etwas klappert oder scheppert, habe ich die Auflageflächen der Halter, Gehäuse, Lautsprecher und stellenweise Kabel mit "Dichten & Kleben" behandelt.

Da ich kein sichtbares Radio wollte, habe ich mich für den kleinen Verstärker Fosi Audio ZK-502T entschieden. Ich wollte Bass- & Höhen-Verstellung, weshalb ich diesen gewählt habe. Gibt es auch eine Nummer kleiner nur mit Lautstärke.

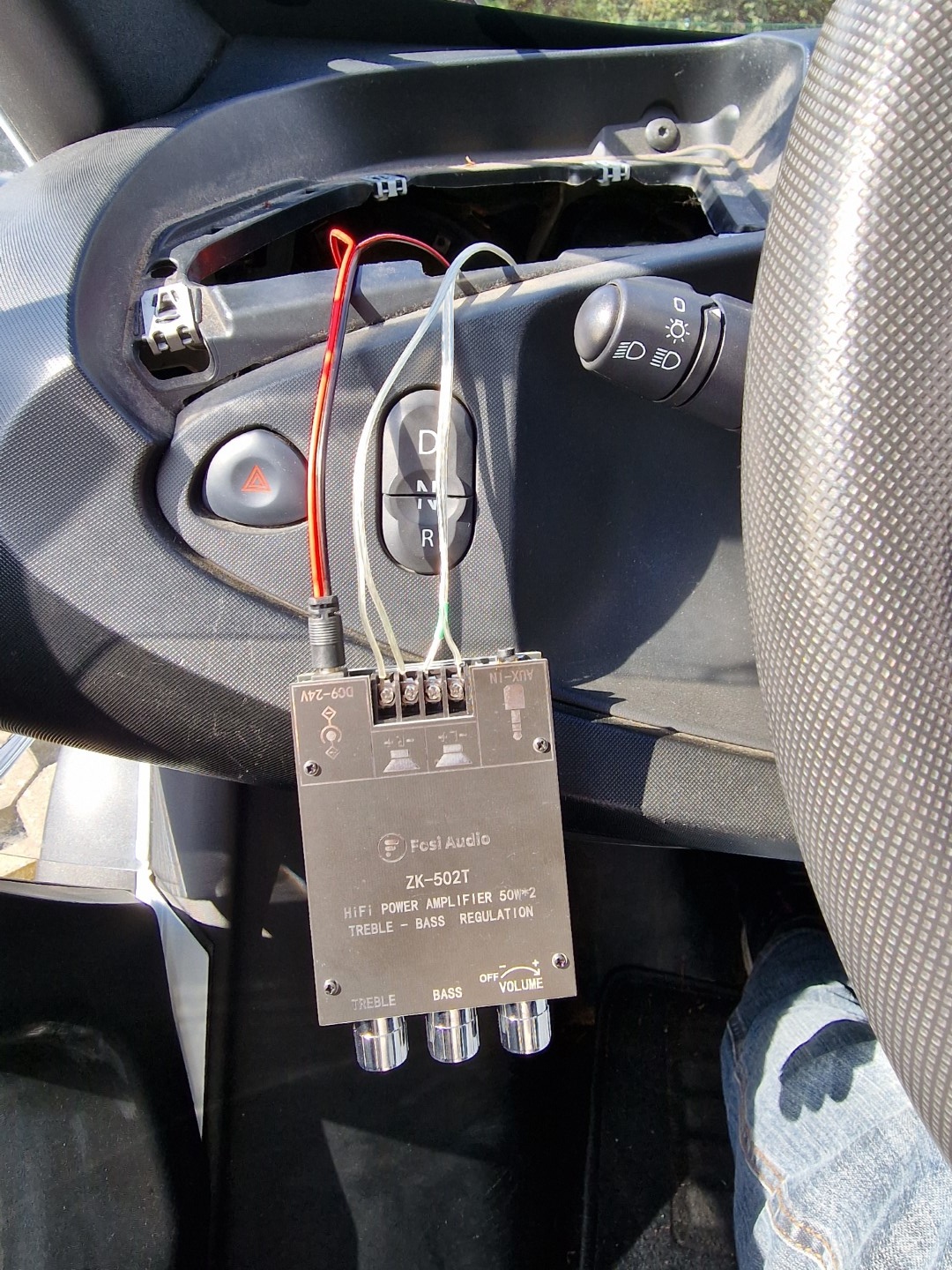

Erster Test klingt gut bis sehr gut (dafür das ein Subwoofer fehlt). Die Einstellmöglichkeit am Verstärker macht eine Menge aus.

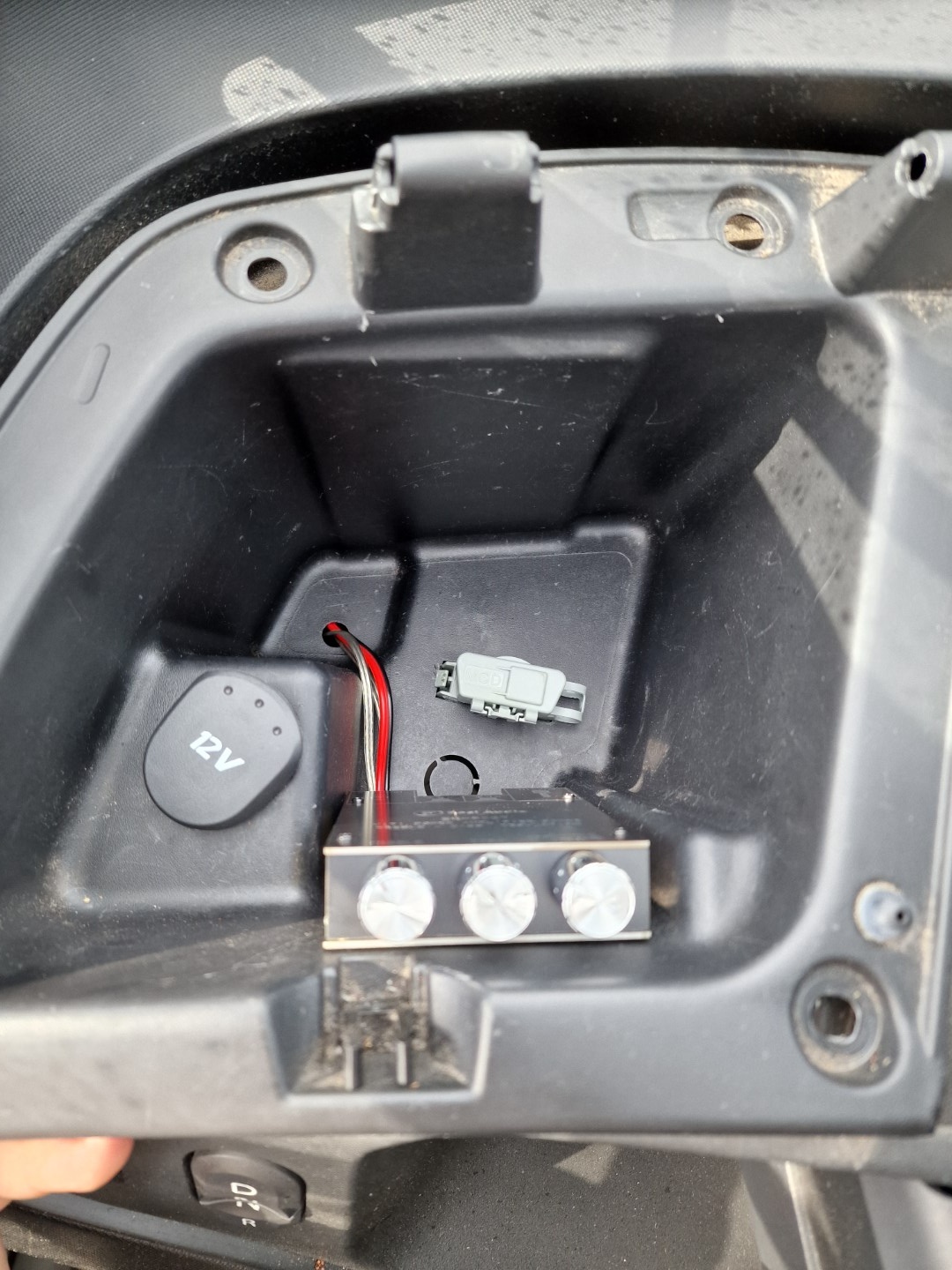

Dann erfolgt Isolierung der Kabel, durchführen durch das vorhandene Loch im Handschuhfach und mit doppelseitigem Klebeband den Verstärker befestigen.

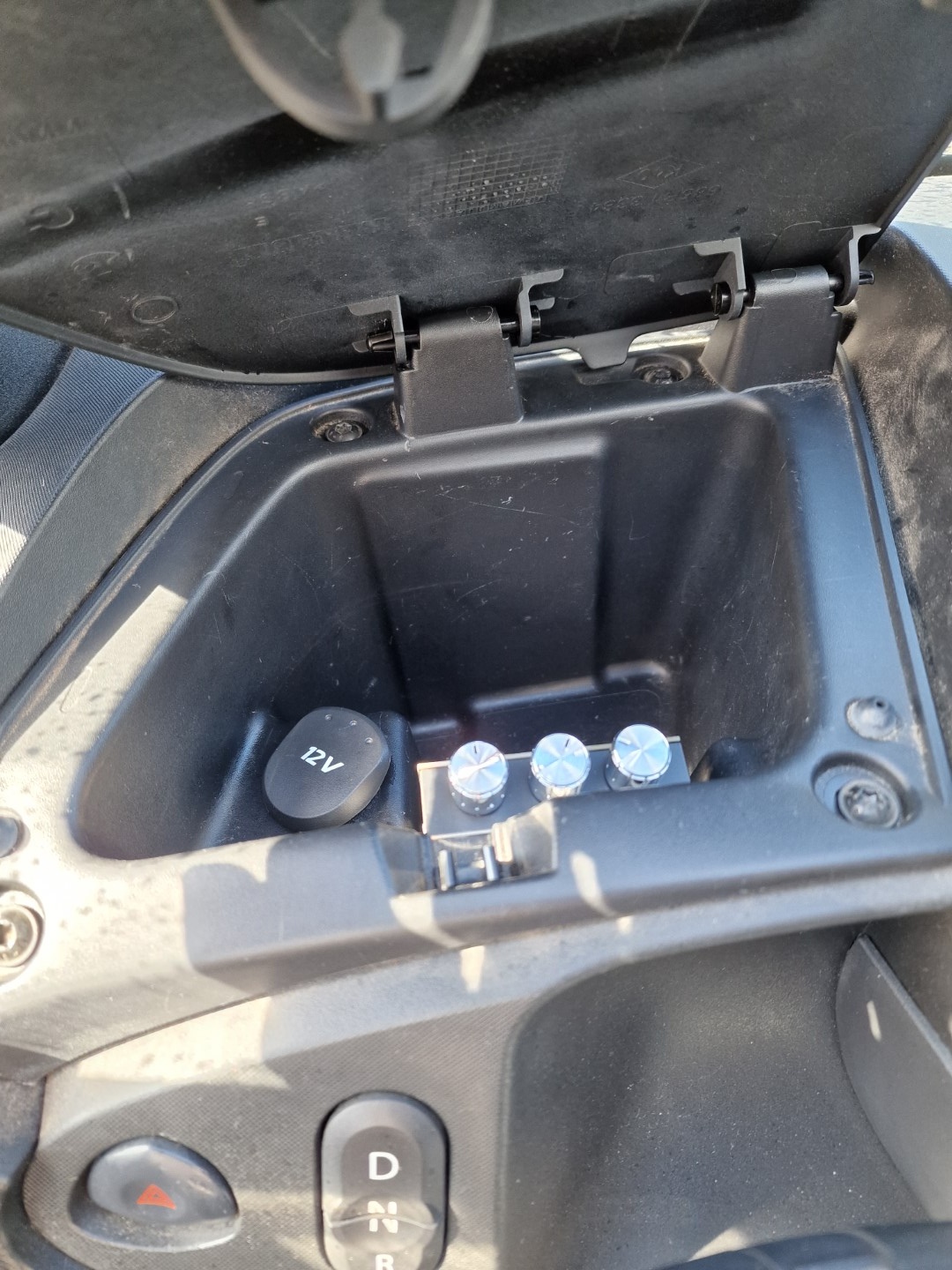

Fertige Ansicht.



Zusatzinfo für alle die das zum ersten Mal machen:

Die Lautsprecherkabel und Radiokabel liegen bereits vorgefertigt dort wo man sie braucht. Die Stecker für ein Radio sind Standard DIN ISO Anschlüsse. Ein normales (verkürztes) Radio, wie in einem anderen Thread gesehen, wäre also ideal ohne Kabel zu durchtrennen etc. Allerdings muss man beachten, das aufgrund des Dauerplus ein Verbraucher (Uhr und Senderspeicher vom Radio) permanent Strom zieht (wenn auch nicht viel).
Bei meinem Verstärker habe ich nur Zündungsplus (gelb) verwendet um diesen vollständig auszuschalten. Funktioniert sehr gut und verbindet sich innerhalb von ca. 2 Sekunden wieder zum Smartphone nach Start.

Einbau:
Vorne am linken Handschuhfach 2 Plastiksplinte an der Spitze zusammendrücken um die Klappe zu entfernen, dann 4 Torxschrauben rausdrehen.
OBD-Stecker mit sanfter Gewalt an der Haltenase nach unten durchdrücken.
Handschuhfach ein Stück rausnehmen und Stecker von der 12V-Dose drücken und abziehen.
Die Kabel sind recht einfach zuzuordnen am DIN ISO Stecker. Rot ist Dauerplus, Gelb ist Zündungsplus, Schwarz ist Masse, die anderen 4 Kabel sind jeweils Plus und Minus(grau) für die beiden Lautsprecher. Am besten am Stecker bei den Lautsprechern rechts und links anhand der Farbe identifizieren.

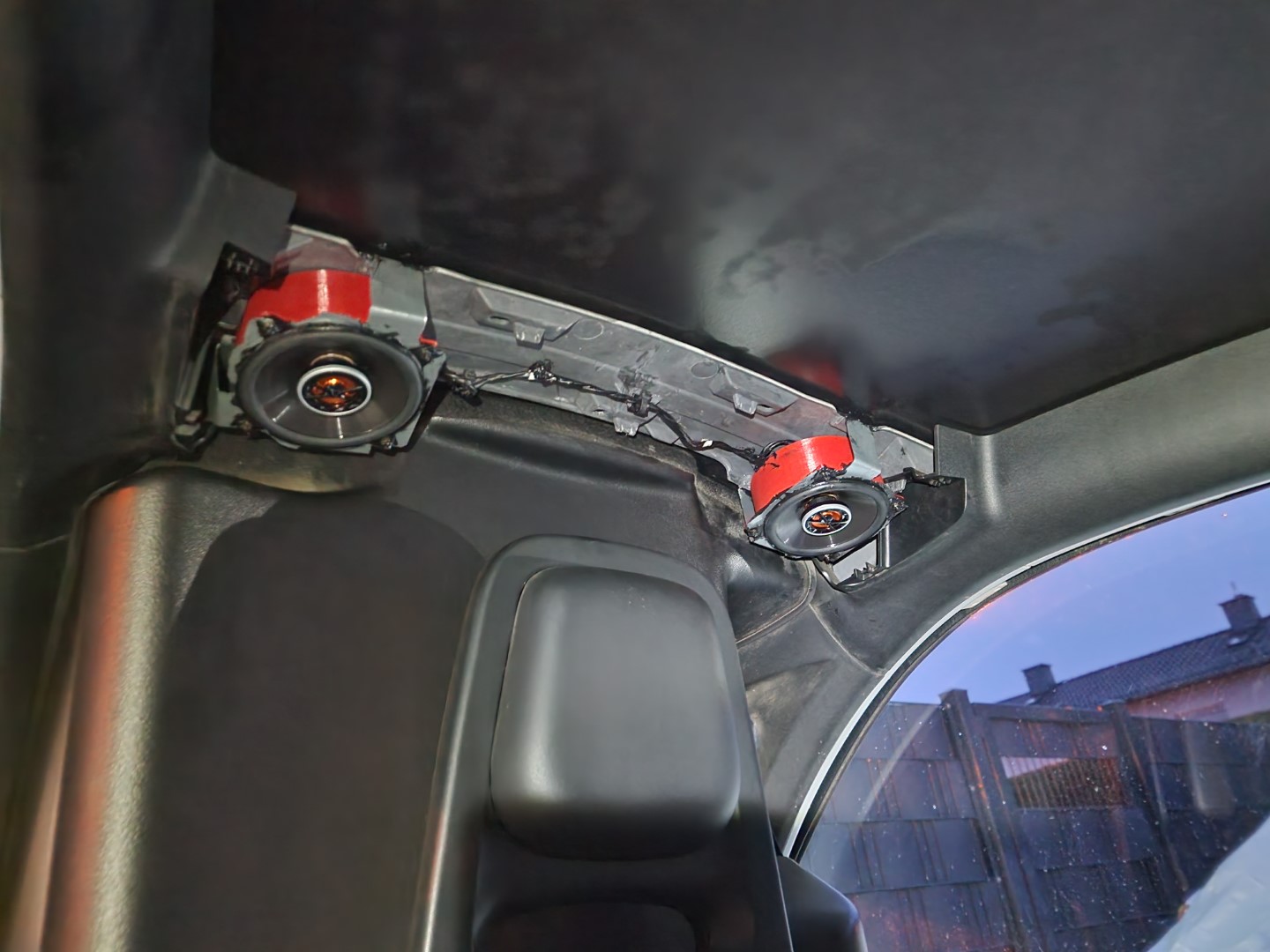

Lautsprecherabdeckung abnehmen beim Twizy Cargo:
Den Kofferraum öffnen und oben rechts und links einen Teil des geklebten Stoffbandes nach unten drücken um an die beiden Schrauben der inneren Lautsprecherabdeckung zu gelangen.
Innen vergleichen wo die Schrauben sind und im Kofferraum an diesen Stellen suchen und fühlen. Dort sind Aussparungen genau für die beiden Schrauben (sehr gut durchdacht von Renault an dieser Stelle).

Vielen Dank fürs lesen. Ich habe Musik im Twizy.

Saubere Arbeit, danke für die Bilder.
Der Klang wird noch ein wenig besser, wenn du Dämmwatte/-wolle in die Lautsprecherbrücke einfügst und die Lautsprecher damit akkustisch voneinander trennst.

Ja, Dämmung werde ich vermutlich noch nacharbeiten.

Hier der Link zur Skizze von Ut, da ich heute danach gefragt wurde:

www.twizy-forum.de/sound/16207-schablone-fuer-lautsprechereinbaurahmen#16207

Dämmung ist bei den Hoch und MItteltönern nur von nöten wenn was Druckvolles dabei ist. Hab meine Anlage damals beim CarHifi Laden machen lassen und selbst er sagte, total unnötig und keine Besserung. Der Twizy selbst hat soviele Vibrationen das wenn du was machen willst, den erstmal Schalldicht bekommst.
Wichtiger wäre das du einen Tiefton bekommst. Das wertet das ganze viel mehr auf und briungt mehr. Die Fußraumbässe bringen Besserung und passen meist hinten rein. Musst halt nur Kabel nach hinten legen.


Gruß Bernd
