Belegungsplan des (originalen) Audiokabel Audiostecker

Hallo zusammen,
ich bin müsli (Andreas), komme aus Hemmingen bei Hannover und besitze seit kurzer Zeit (m)einen 2016er Twizy (80km/h) aus erster Hand mit fast 8tkm und Kaufbatterie.
Jetzt möchte ich mich in meinem neuen "Geschoss" schön einrichten und dazu gehört für mich Musik
Die Lautsprecher habe ich bereits im Dach (mit der grandiosen "Halterung") nachgerüstet. Als Musikmaschine habe ich mir ein IP65 Bootsradio (ebay) zugelegt.
Als ich es heute probehalber anschließen wollte (Sicherungsklappe auf, Audiokabel ausgepackt und iso Stecker verbunden) tat es leider keinen Ton.

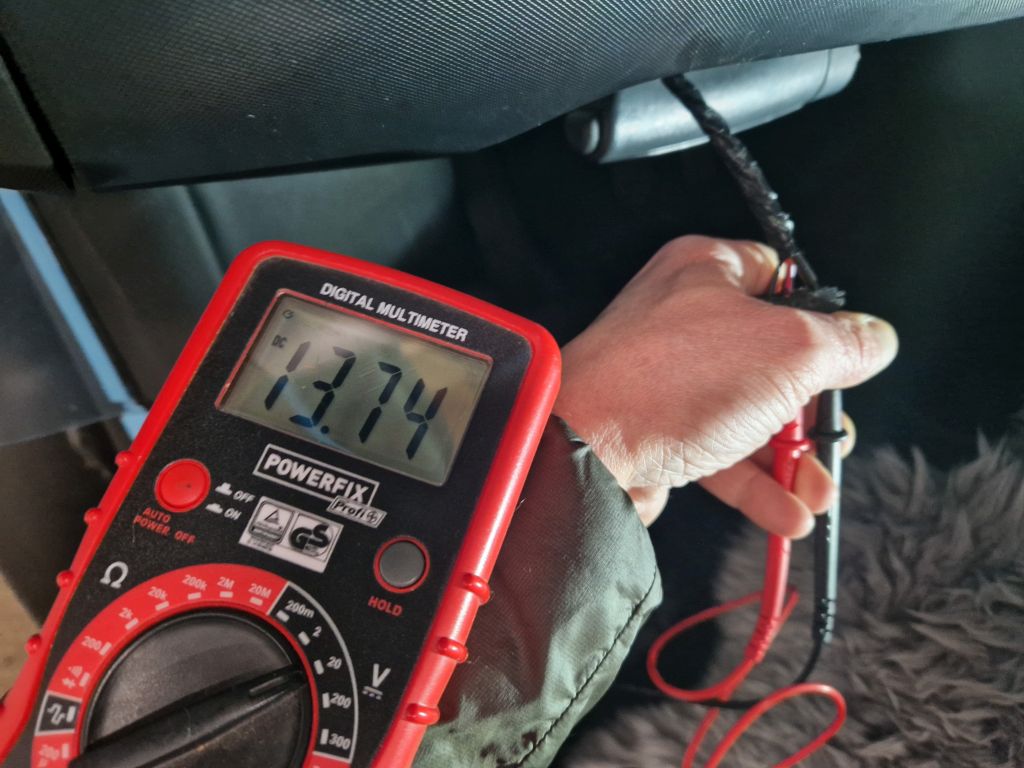

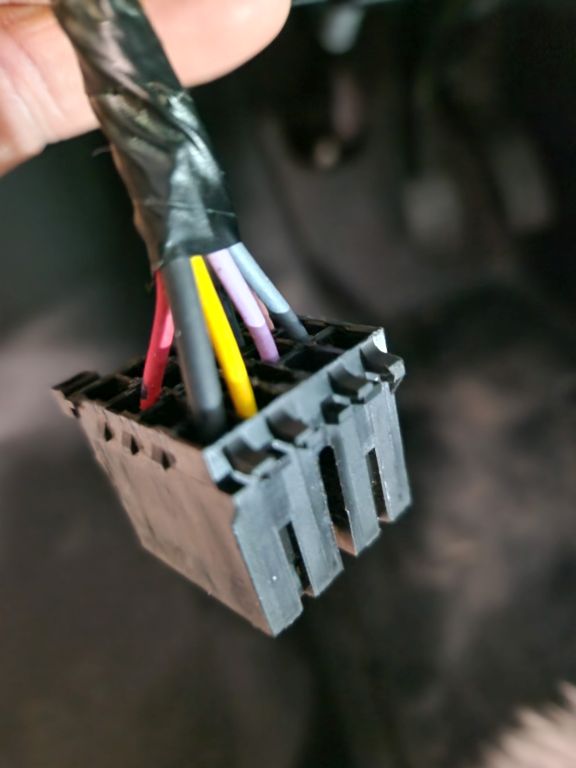

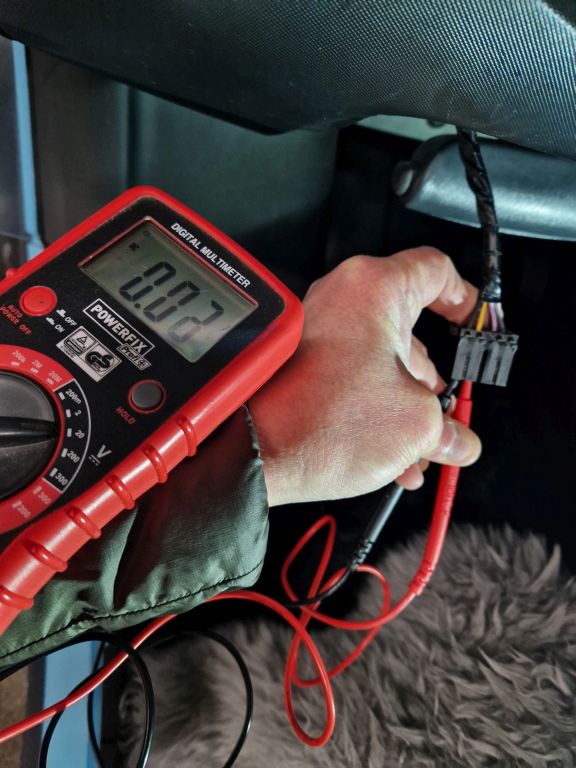

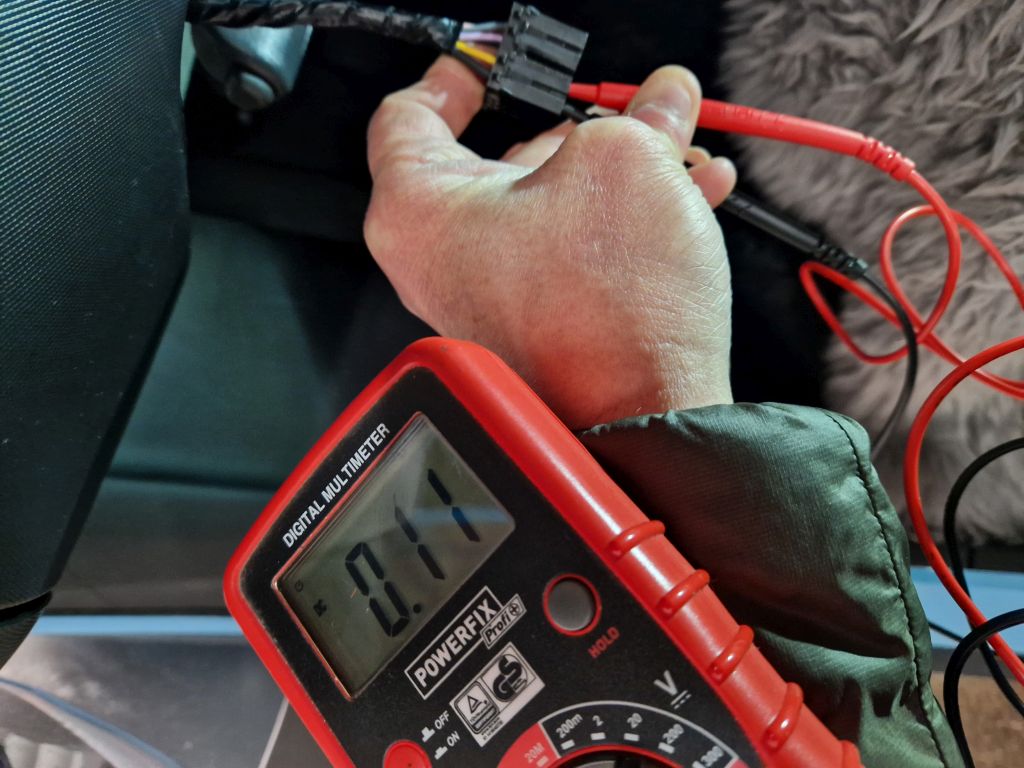

Audio Stecker (Twizy) gemessen: schwarz = Masse, gelbes Kabel (neben Masse) = keine 12V weder ohne Zündung (0,03V?) noch mit Zündung (0,11V?),
rotes Kabel = DauerPlus 12V
Das Radio benötigt aber einmal DauerPlus und einmal ZündungsPlus. Gibt es keinen geschalteten ZündungsPlus (12V) oder wird evtl. ein Relais gebraucht?
Die Suche hatte ich bereits bemüht, habe aber leider nichts passendes gefunden
Wer kann mich unterstützen bzw. erhellen?
Ich freue mich auf eure Unterstützung... Viele Grüße müsli

If your radio hasn't separate inputs for permanent 12V and ignition, you have no other choice to install a relais.
With the relais you need to interrupt the red wire (permanent 12V), driving the relais with the yellow one (ignition).

Hast du Mal geschaut, ob die Sicherung vom "Radio" installiert bzw. Funktionstüchtig ist?
Das wäre mMn der erste Schritt

Das klingt nach Sicherung durch oder fehlt, auf jeden Fall ist Gelb geschaltet Zündungsplus.

green_fox schrieb: Das klingt nach Sicherung durch oder fehlt, auf jeden Fall ist Gelb geschaltet Zündungsplus.

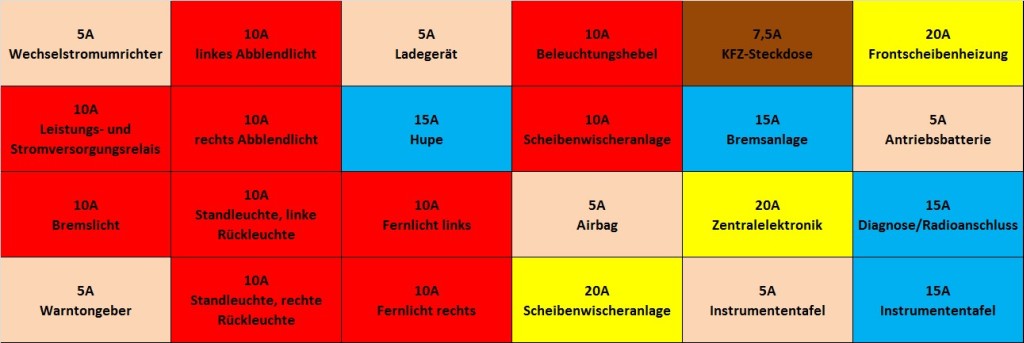

Vielen Dank, dann werde ich mir mal die (Radio?) Sicherung anschauen... die 15A Diagnose/Radioanschluss ist heile. Welche
Sicherung ist denn wohl für den geschalteten Plus (gelb) zuständig?

Delvecchio schrieb: If your radio hasn't separate inputs for permanent 12V and ignition, you have no other choice to install a relais.
With the relais you need to interrupt the red wire (permanent 12V), driving the relais with the yellow one (ignition).

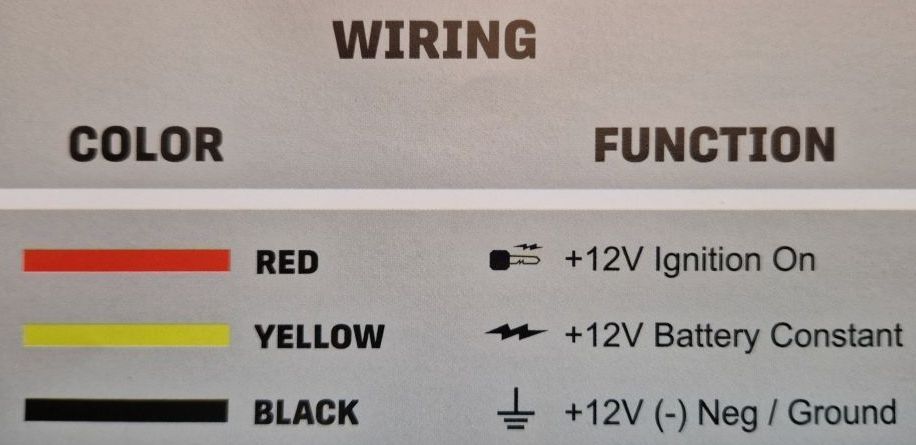

thank you, my radio has seperate inputs in red 12V ignition on and yellow 12V constant...

Perfect. Just pay attention that the colors of the Twizy's wires (as shown in your photo) is swapped respect the ones of your radio.
To avoid misunderstanding: when I wrote about wires colors in my first post, I was reffering of course to the Twizy ones.

Delvecchio schrieb: Perfect. Just pay attention that the colors of the Twizy's wires (as shown in your photo) is swapped respect the ones of your radio.
To avoid misunderstanding: when I wrote about wires colors in my first post, I was reffering of course to the Twizy ones.

I have already reconfigured this in the radio connector
edit: but I still don't know which fuse is responsible for the yellow cable in the Twizy

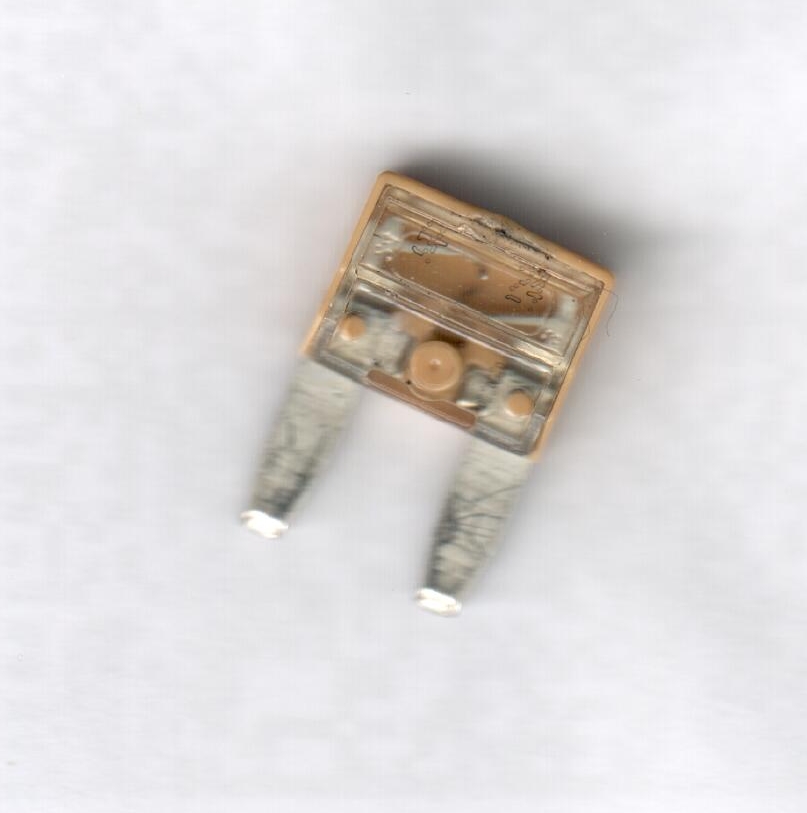

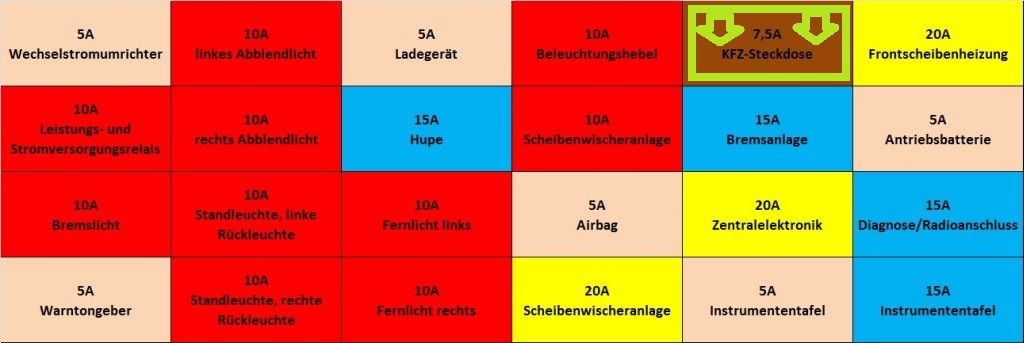

Der Übeltäter war die 5A Sicherung vom edit Zigarettenanzünder
Steckdose .

Über diese Sicherung kommen auch die von der Zündung
geschalteten 12V beim gelben Kabel im Audiostecker an.


Vielen Dank für eure Unterstützung und liebe Grüße müsli

Good to keep in mind. Thanks for the info.

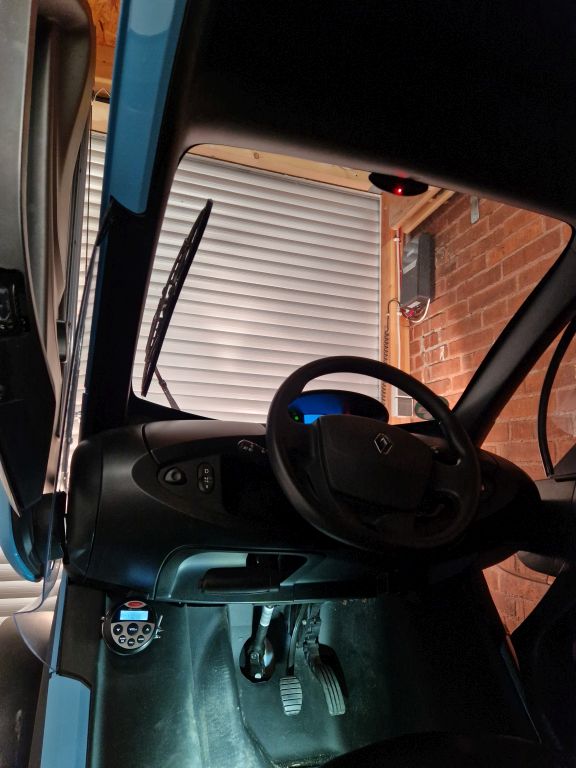

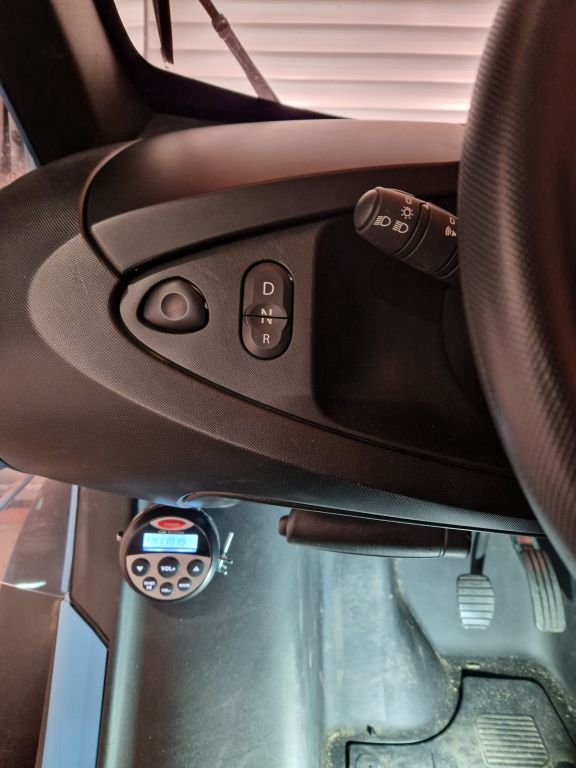

...so sieht dann jetzt der fertige Einbau mit meinem 50€ ebay Schiffsradio aus <... die Schraube von der "Rohrschelle" werde ich noch kürzen Der einzige Verletzungseingriff
am Twizy war das 8mm Loch für die Radiobefestigung (Rohrschelle)

Lautsprecher sind nachgerüstete Visatons (standard). Die LS habe ich mit den Blechrahmen und der Scheibenantenne von einem ehem. Twizy Fahrer preiswert erstanden.
