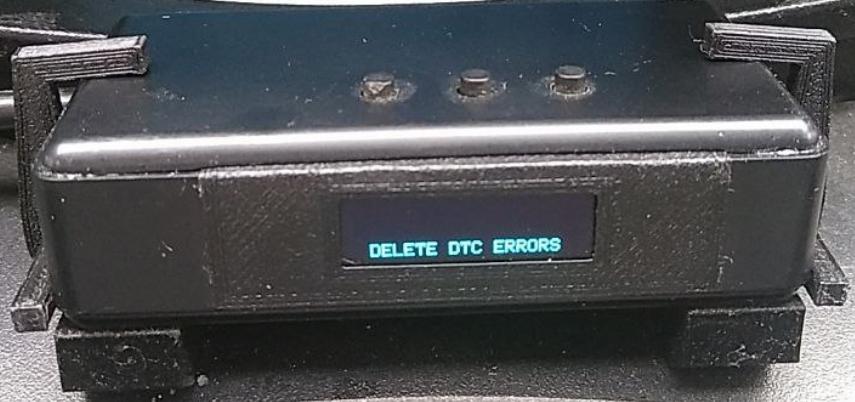

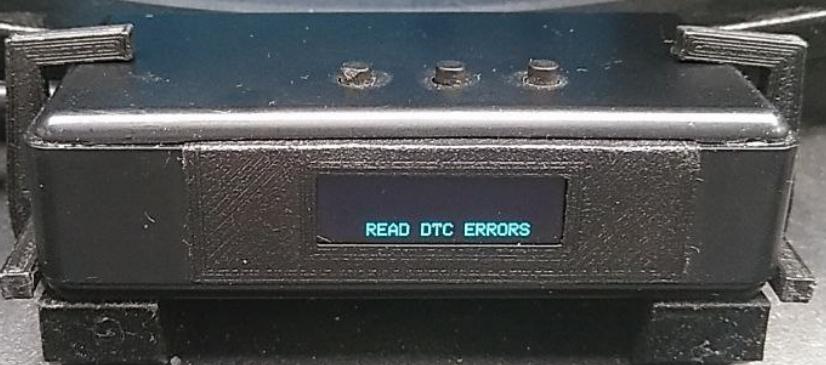

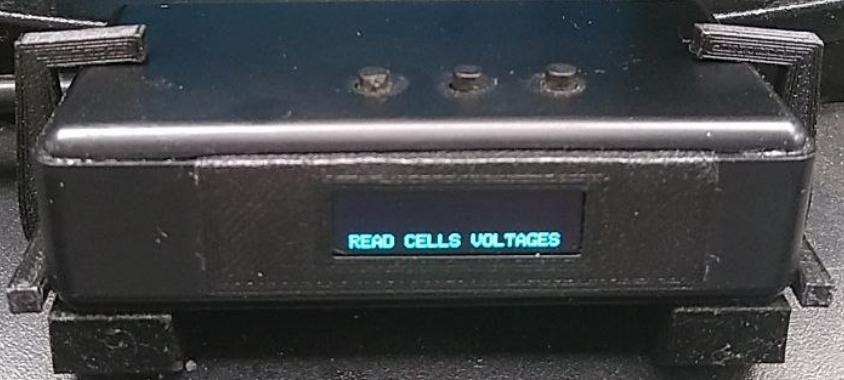

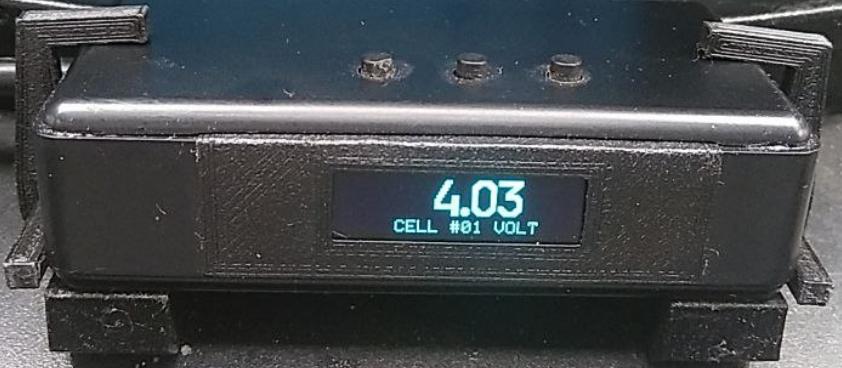

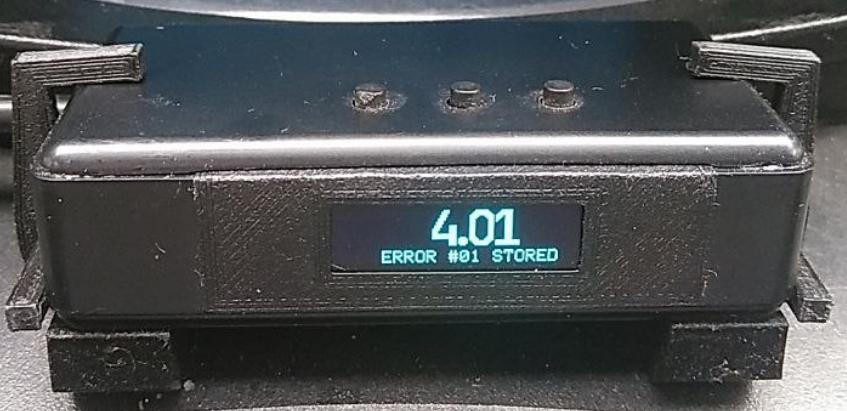

ToMmy Bedienungsanleitung

So, die ToMmy-Firmware hat nun einen Stand erreicht, mit dem das Gerät offensichtlich sehr stabil funktioniert.
Aus jetziger Sicht sind nur noch geringfügige Änderungen zu erwarten.
Ich finde, dass es deshalb an der Zeit ist das ToMmy ausführlich vorzustellen, auch wenn es noch nicht zu erwerben ist.
So können sich potentielle Interessente ein genaues Bild davon machen, ob das ToMmy ihren Ansprüchen genügen wird oder nicht.
Fangen wir an:

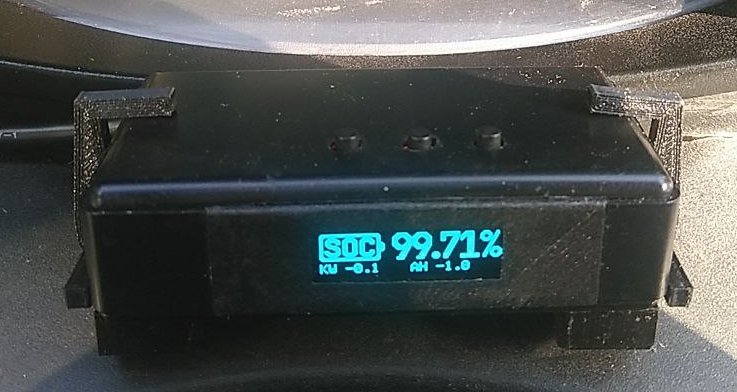

Nach einer kurzen Boot-Phase mit Begrüßungstext, erscheint nach Starten des Twizy die Fahrbetrieb-Anzeige:



Es können maximal 3 Werte gleichzeitig angezeigt werden.
Ein vergleichsweise groß dargestellter Wert im oberen Bereich, und 2 weitere Werte in der unteren Zeile des Display.
Welche Werte das sind, lässt sich im Einstellungsmenü unter "SET DRIVE ITEMS" festlegen.
Hier im Beispiel sind es 3 Werte.
Es können aber auch weniger oder mehr sein.

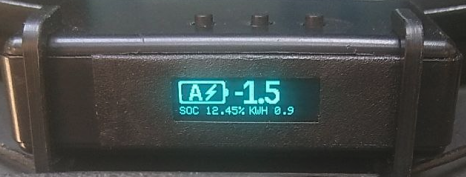

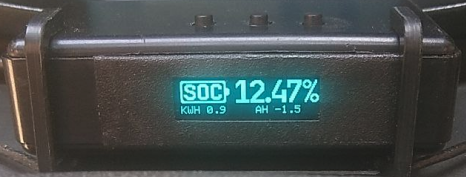

Ein Druck auf die rechte Taste schiebt den 2. Wert in den oberen Bereich, der vorherigen wandert ans Ende der Anzeigeliste.



Der nächste Druck auf die rechte Taste schiebt den 3. Wert in den oberen Bereich, nun wandert der 2. Wert nach hinten.



Sollte leicht zu verstehen sein, denke ich.

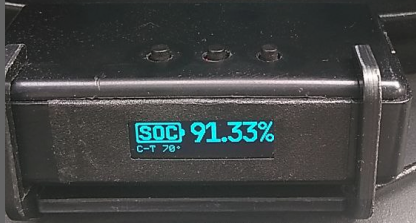

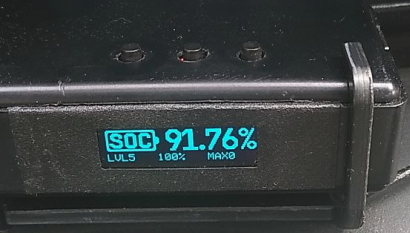

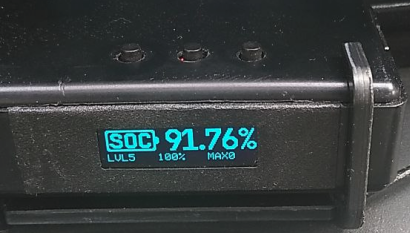

Ein Druck auf die mittlere Taste blendet für wenige Sekunden in der unteren Zeile, das aktuelle eingestellte Ladeprofil ein.
In diesem speziellen Fall werden in der unteren Zeile ausnahmsweise 3 Parameter angezeigt,



nämlich
a) Ladestufe
b) SOC bei welchem der Ladevorgang beendet wird
c) Schwellenwert der Ladegerätetemperatur bei der ToMmy die Ladeleistung drosselt
"MAX0" bedeutet in diesem Fall, dass die Temperaturüberwachung nicht aktiv ist.

So viel zur Fahrbetrieb-Anzeige.

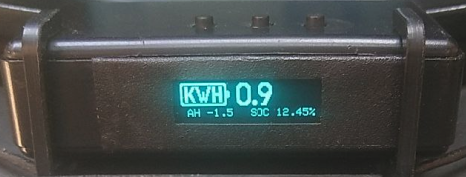

Wenn der Twizy an 230 V zum Laden eingesteckt wird, erscheint am Ende der Boot-Phase die Ladevorgang-Anzeige.
Diese funktioniert genauso wie die Fahrbetrieb-Anzeige, nur dass diesmal Parameter zum Ladeprozess angezeigt werden.
Deshalb hier nur kommentarlos 3 Beispiel-Photos.







Selbstverständlich können auch diese Werte beliebig im Einstellungsmenü unter "SET CHARGE ITEMS" festlegt werden.



Genug für den Moment.
Ich brauch 'ne Pause.

Solltet ihr Fragen dann stellt diese bitte dort .
Bin gespannt, ob sich daran gehalten wird bzw. wer ggf. den Jackpot knackt indem er diesen Hinweis ignoriert.

Weiter gehts mit den Einstellungen.
Dort gilt generell:
Mit der linken Taste werden die verschiedenen Menüpunkte aufgerufen und dann mit der mittleren und rechten Taste die gewünschte Einstellung angewählt.
Hinweis:
Die ausgewählte Einstellung wird unmittelbar wirksam, es muss nichts ausdrücklich gespeichert werden!
Wenn man aber während eines aktiven Ladevorgangs dessen Einstellungen verändert, dann kann es passieren, dass dieser abrupt beendet wird, weil die geänderte Einstellung dies erfordert.
Um Irritationen zu vermeiden, würde ich dazu raten während des Ladens keine Einstellungen zu ändern, es sei denn es ist zwingend erforderlich.



Linke Taste 1x drücken:

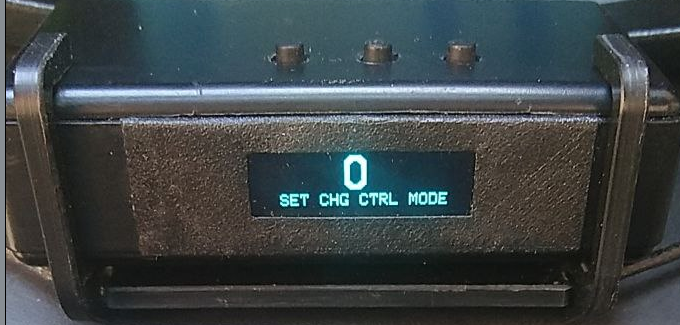

gewünschtes Ladeprofil einstellen (SET CHG CTRL MODE)



mögliche Einstellungen: 0, 1, 2 oder 3
Auswahl mit mittlerer und rechter Taste
0: Ladekontrolle durch ToMmy ist ausgeschaltet
1: das zugehörige Ladeprofil wird nur beim nächsten Ladevorgang angewendet, danach wird wieder die Einstellung 0 gesetzt
2: das zugehörige Ladeprofil wird nur beim nächsten Ladevorgang angewendet, danach wird wieder die Einstellung 0 gesetzt
3: das zugehörige Ladeprofil wird bei allen Ladevorgängen angewendet, solange bis eine andere Einstellung gesetzt wird

Wenn die Ladekontrolle ausgeschaltet ist, dann stehen die nun folgenden Menüpunkte 2 - 4 nicht zur Auswahl!



Linke Taste 2x drücken:

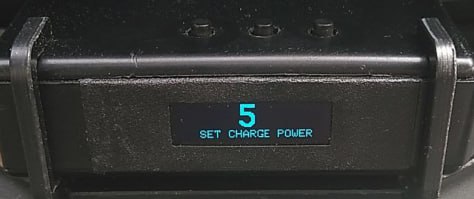

Ladestufe einstellen (SET CHARGE POWER)



mögliche Einstellungen: 0 -7
Auswahl mit mittlerer und rechter Taste
0: keine Reduzierung der Ladeleistung, Maximalleistung wird vom BMS an das Ladegerät vorgegeben
1: ca. 350 W
2: ca. 700 W
3: ca. 1050 W
4: ca. 1400 W
5: ca. 1750 W
6: ca. 2100 W
7: ca. 2230 W



Linke Taste 3x drücken:

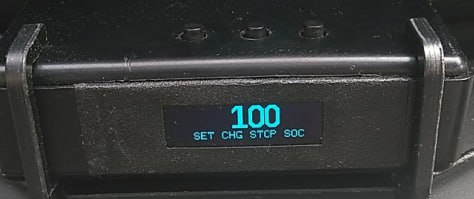

Ladestopp einstellen (SET CHG STOP SOC)



mögliche Einstellungen: 0, SOC 40% - 100% in 5% Schritten
Auswahl mit mittlerer und rechter Taste
Hier kann eingestellt werden bis zu welchem SOC der Akku geladen werden soll.
Die Einstellung "0" beendet ggf. einen aktiven Ladevorgang unmittelbar!

Hinweis:
Wenn der Ladevorgang vor Erreichen von SOC 100%, bereits vom ToMmy beendet, also abgebrochen wird, dann findet kein Balancing der Zellen statt.
Dies ist nicht als Dauereinstellung zu empfehlen.
Der Akku sollte regelmäßig vollständig aufgeladen werden.
Die Definition von "regelmäßig" muss ich in Ermangelung belastbaren Wissens schuldig bleiben.
"Gefühlt" würde ich empfehlen, dies spätestens jeden 10. Ladevorgang zu machen



Linke Taste 4x drücken

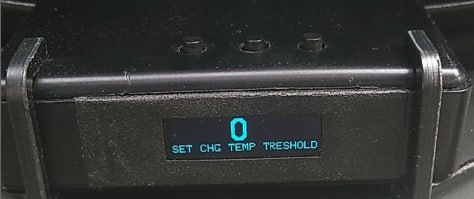

Temperaturschwelle des Ladegeräts einstellen (SET CHG TEMP TRESHOLD)



mögliche Einstellungen: 0, 50° - 70°C
Auswahl mit mittlerer und rechter Taste
0: keine Temperaturüberwachung des Ladegeräts durch ToMmy!

Wirkungsweise:
Wenn der eingestellte Schwellenwert überschritten wird, dann drosselt das ToMmy in Abhängigkeit von der aktuellen Ladeleistung diese
-um 2 Stufen, wenn aktuell noch 5 oder größer aktiv ist
-um 1 Stufe, wenn aktuell noch zwischen 2 und 4 aktiv ist.
So bald die Ladegerätetemperatur dann wieder mehr als 2° C unter dem Schwellenwert liegt, wird die Ladeleistung wieder um eine Stufe angehoben, aber nicht über den ggf. im Menüpunkt 2 eingestelllten Wert.

Ohne Temperaturüberwachung durch ToMmy drosselt das Ladegerät selbst die Ladeleistung bei Erreichen von 70°C herunter!



Linke Taste 5x drücken

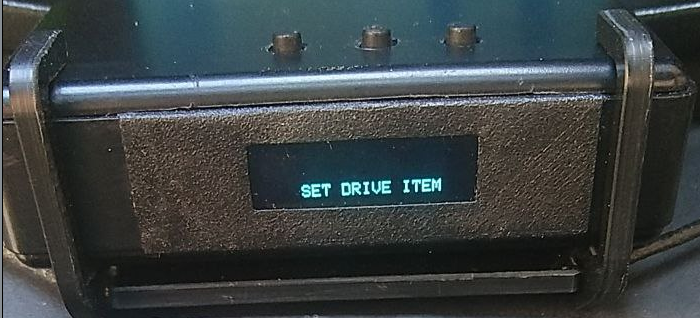

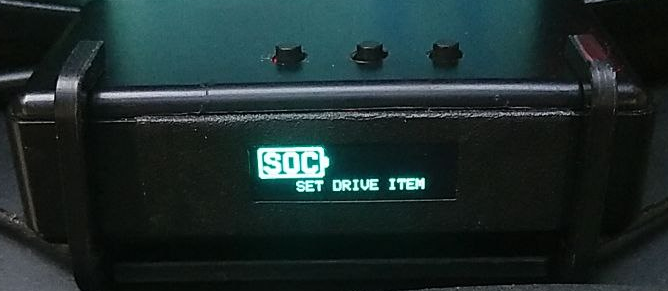

Display-Anzeigen im Fahrbetrieb auswählen (SET DRIVE ITEMS)



In diesem Menüpunkt können die Parameter ausgewählt werden, die im Fahrbetrieb auf dem Display angezeigt werden.

Ausnahmen bestätigen die Regel.
Und deshalb unterscheidet sich die Bedienung dieses und des folgenden Menüs von den restlichen!
Nachdem der Menüpunkt angeboten wird, muss zunächst die rechte Taste gedrückt werden.



Darauf hin wird der erste Parameter zur Auswahl angeboten.

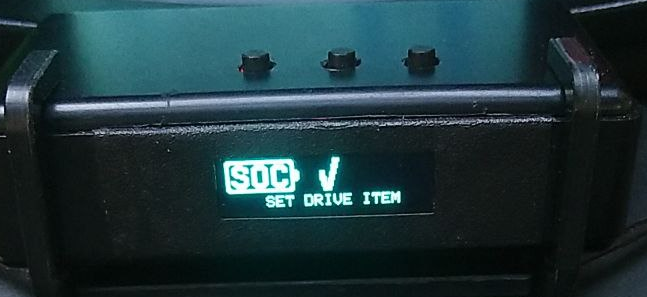

Soll dieser im regulären Fahrbetrieb auf dem Display angezeigt werden, dann muss der Haken gesetzt sein.
Dieser kann durch drücken der mittleren Taste an- bzw. abgewählt werden.



Der nächste Druck auf die rechte Taste stellt den zweiten Parameter zur Wahl.
Das Spiel wiederholt sich.


Linke Taste 6x drücken.

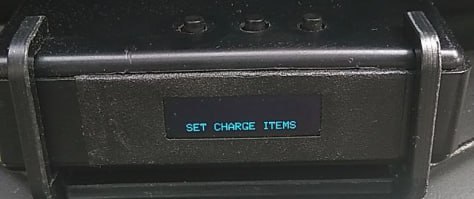

Display-Anzeige während des Ladevorgangs (SET CHARGE ITEMS)



In diesem Menüpunkt können die Parameter ausgewählt werden, die während des Ladevorgangs auf dem Display angezeigt werden.

Die Auswahl der Parameter erfolgt analog zu den "DRIVE ITEMS"



Linke Taste 7x drücken

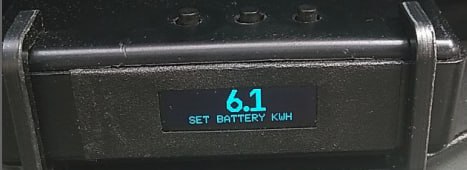

Verfügbare Akku-Energie (SET BATTERY KWH)



mögliche Einstellungen: 3,0 - 25,5
Auswahl mit mittlerer und rechter Taste
Diesen Wert benötigt das ToMmy zur Berechnung der Restdauer des Ladevorgangs.


Linke Taste 7x drücken

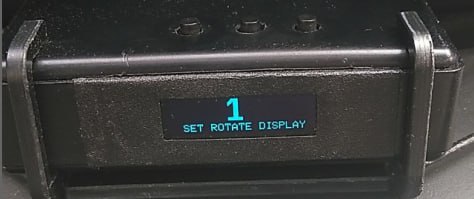

Display Ausrichtung einstellen (SET ROTATE DISPLAY)



mögliche Einstellungen: 0, 1
Auswahl mit mittlerer und rechter Taste
Standardeinstellung: 1
Überkopfmontage: 0

Wer sein ToMmy kopfüber montieren will, kann dies mit dieser Einstellung passend vorbereiten.
Da die rechte und die linke Taste ebenfalls vertauscht werden, behält diese Anleitung auch nach der Umstellung Gültigkeit.

Nächster Teil:

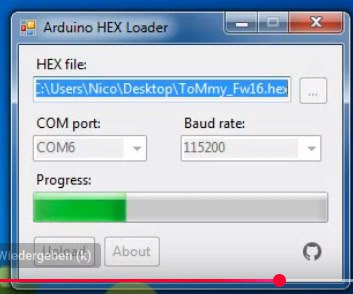

Die ToMmy Firmware hat noch 2 kleine, aber aus meiner Sicht wertvolle, Änderungen erfahren!

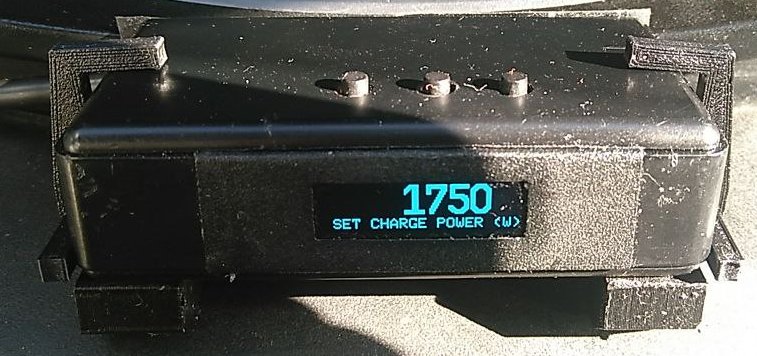

1. Wenn man nun die Ladeleistung am ToMmy einstellt, muss man nicht mehr selbst die Ladelevel (0 - 7) in in Watt umrechnen, die wird nun im Display im Klartext angezeigt.
0 bedeutet keine Reduzierung der Ladeleistung durch ToMmy
350, 700, 1050, 1400, 1750, 2100, 2250 -> die maximal vom ToMmy gestattete Ladeleitung
Beispiel:

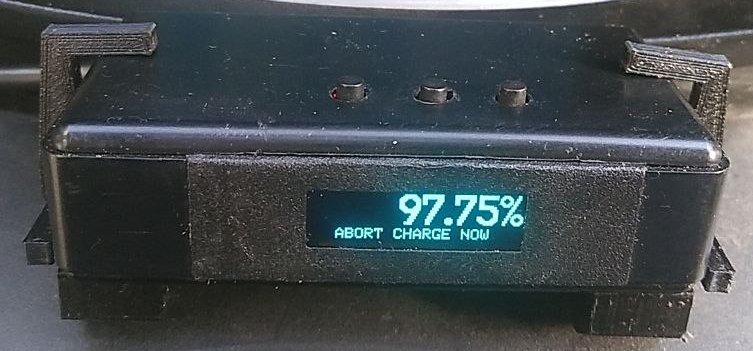

2. Wenn man den Ladevorgang vorzeitig beenden möchte, kann man das nun per Knopfdruck machen und muss den Stecker nicht unter Last ziehen.
Dazu die mittlere Taste 2x drücken, es erscheint diese Anzeige



und dann mit der rechten Taste den Ladevorgang abbrechen.

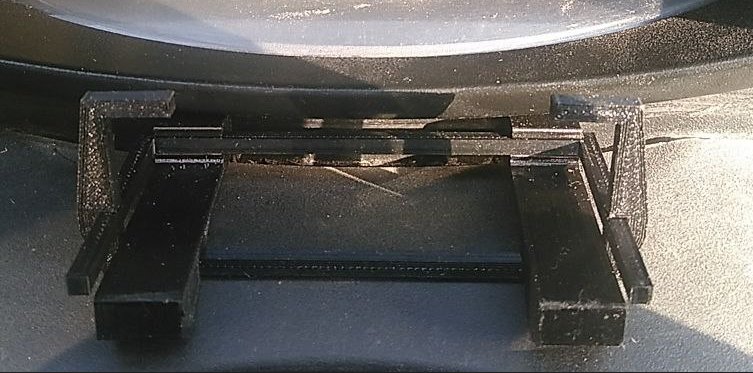

Um die Montage des ToMmy ähnlich einfach zu gestalten wie dessen Bedienung, haben wir einen Halter konstruiert.



Dieser wird einfach in den Spalt vorne am Twizy-Display eingeclipst.
Eventuell muss man den ein klein wenig mit einem Schraubendreher weiten.

Dann einfach das ToMmy von vorne einschieben, fertig!



Einen kleinen Wermutstropfen gibt es allerdings:
Der dort zur Verfügung stehende Platz ist absolut am Limit.
Es gibt keine Garantie, dass dieser Halter bei allen Twizys tatsächlich so passt.
Wir können nicht ausschließen, dass auf Grund von Fertigungs- und Montagetoleranzen das Lenkrad dann doch am ToMmy anstößt oder eventuell leicht streift.

So hier nun noch eine Übersicht welche Daten während der Fahrt angezeigt werden können.
Die Icons sind überwiegend selbsterklärend.
Das Limit liegt bei 5 dieser Werte (5 best of 14):

SOC:




SOH:




Im Akku vorhandene Restenergiemenge:




Stromstärke die entnommen bzw. rekuperiert wird:




Motordrehzahl:




Motordrehmoment:




Leistung, die entnommen bzw. rekuperiert wird:

Motortemperatur:




SEVCON-Temperstur:




Temperatur des Antiebsbatterie:




Spannung der Antriebsbatterie:




Spannung der Bordbatterie:




Prognose der Restreichweite:




Geschwindigkeitsanzeige:



Und nun noch meine Standardbitte:


Solltet ihr Fragen haben, dann stellt diese bitte hier:
www.twizy-forum.de/twiz-o-meter/91535-tw...iny-tommy-twiz-o-meter-charge-controller

Und hier nun noch das vermutlich letzte Kapitel:
Die Daten, welche während des Ladevorgang angezeigt werden können.
Auch hier hat Fabio die Icons aussagekräftig gestaltet, wie ich finde.
Das Limit liegt auch hier bei maximal 5 dieser Werte (5 best of 8):

SOC:




Im Akku vorhandene Energiemenge (in kWh):




Temperatur des Antiebsbatterie:




Spannung der Antriebsbatterie (in V):




Momentante Ladeleistung (in kW):




Geladene Enerigiemenge (in kWh) seit Start des Vorgangs:




Verbleibende Restladedauer (in Minuten):




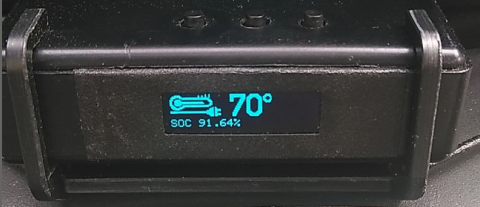

Temperatur des Ladegerät





Bitte in diesem Thread nichts posten, damit es übersichtlich bleibt!

Wenn ihr Fragen habt, dann stellt sie bitte dort!
