[Twiz O'Meter] Update to firmware 1.90

It's the third Xmas for ToM project.
So, to celebrate this moment, I decided to release a new firmware, with the latest news (not many though, but better than nothing! ).
.
What is new in firmware 1.90
=================================
- condensed battery info page can be reached also during charging (also the display firmware needs to be updated for this feature)
- added the possibility to force a wi-fi connection attempt also in condensed battery info page, tapping the wi-fi or mqtt icons
- for pin 1/2 set as output, now you can choose in the "Expansion port" page of the WebUI, a fourth type of device: "Aux Charger", for control an additional battery charger
- in the "Advanced info & sets" page of the WebUI, added two fields for entering the cheating factor.
They are intended to be used for restoring the correct value of A and kW, when you use active or passive devices (for example the Cheatzy or a cable bypass) which alterate the real values of the original BMS.
The cheating factor must be entered multiplied by 10 (i.e. if the factor is 3.4, you must to enter 34, if 2 you have to enter 20).
.
Bug fixed:
=================================
- KmT field in the MQTT payload now has the total km with its decimal digit
.
Known bugs:
=================================
- Sometimes web server has some troubles to load. In this case, it's helpul to connect your Twiz o'meter to a Wi-Fi network (or to the hotspot of your phone, if your Wi-Fi network is out of range) before attempting to load the web server main page.
.
Special thanks goes to:
=================================
- anyone who can stand my posts in english and requests for help, in primis Snorre always ready to lend a hand.
.
Updating procedure:
=================================
To install the new fw you have to update both the Blackbox and the display as explained in detail in ToM manual except for these further instructions:
- coming from 1.4 fw (and later), the Blackbox can be updated also via OTA, without flashing
- coming from previuous versions (1.3 or 1.2) you have to update before to 1.4 (or 1.45) fw version, following the specific instructions reported in 1.4 / 1.45 topic, and only then to 1.6 fw.

And please, once again, you have to strictly follow all the mentioned steps!!!

That's all... for now!

Merry Christmas to ToM, to the ToM owners and to all the amazing people that bring this forum to life!

Twiz O'Meter] Update auf Firmware 1.90
Es ist das dritte Weihnachtsfest für das ToM-Projekt.
Um diesen Moment zu feiern, habe ich beschlossen, eine neue Firmware zu veröffentlichen, mit den neuesten Nachrichten (nicht viele, aber besser als nichts! ).
.
Was ist neu in Firmware 1.90
=================================
- Die komprimierte Akku-Informationsseite kann auch während des Ladens aufgerufen werden (auch die Display-Firmware muss für diese Funktion aktualisiert werden)
- es wurde die Möglichkeit hinzugefügt, einen Wi-Fi-Verbindungsversuch zu erzwingen, indem man auf die Wi-Fi- oder MQT-Symbole tippt
- für Pin 1/2, der als Ausgang eingestellt ist, kann nun auf der Seite „Expansion port“ der WebUI ein vierter Gerätetyp ausgewählt werden: „Aux Charger“, zur Steuerung eines zusätzlichen Batterieladegeräts
- auf der Seite „Advanced info & sets“ der WebUI wurden zwei Felder für die Eingabe des Betrugsfaktors hinzugefügt.
Sie sind dazu gedacht, den korrekten Wert von A und kW wiederherzustellen, wenn Sie aktive oder passive Geräte (z.B. den Cheatzy oder einen Kabel-Bypass) verwenden, die die tatsächlichen Werte des ursprünglichen BMS verändern.
Der Cheating-Faktor muss mit 10 multipliziert eingegeben werden (d.h. wenn der Faktor 3,4 ist, müssen Sie 34 eingeben, wenn er 2 ist, müssen Sie 20 eingeben).
.
Fehler behoben:
=================================
- KmT-Feld in der MQTT-Nutzlast hat jetzt die Gesamtkilometer mit Nachkommastelle
.

Bekannte Fehler:
=================================
- Manchmal hat der Webserver Probleme beim Laden. In diesem Fall ist es hilfreich, Ihr Twiz o'meter mit einem Wi-Fi-Netzwerk zu verbinden (oder mit dem Hotspot Ihres Telefons, wenn Ihr Wi-Fi-Netzwerk nicht in Reichweite ist), bevor Sie versuchen, die Hauptseite des Webservers zu laden.
.
Besonderer Dank geht an:
=================================
- alle, die meine Beiträge in englischer Sprache ertragen und um Hilfe bitten, in erster Linie Snorre, der immer bereit ist, mir zu helfen.
.
Aktualisierungsvorgang:
=================================
Um die neue fw zu installieren, müssen Sie sowohl die Blackbox als auch das Display aktualisieren, wie im ToM-Handbuch ausführlich beschrieben, mit Ausnahme dieser weiteren Anweisungen:
- ab Version 1.4 (und später) kann die Blackbox auch über OTA aktualisiert werden, ohne zu flashen
- wenn Sie von früheren Versionen (1.3 oder 1.2) kommen, müssen Sie vorher auf die Version 1.4 (oder 1.45) fw aktualisieren, indem Sie den spezifischen Anweisungen im Thema 1.4 / 1.45 folgen, und erst dann auf 1.6 fw.

Und bitte, noch einmal, Sie müssen alle genannten Schritte genau befolgen!!!

Das ist alles... für jetzt!

Frohe Weihnachten an ToM, an die ToM-Besitzer und an all die tollen Leute, die dieses Forum zum Leben erwecken!

Übersetzt mit DeepL.com (kostenlose Version)

Delvecchio schrieb: It's the third Xmas for ToM project.
So, to celebrate this moment, I decided to release a new firmware, with the latest news (not many though, but better than nothing! ).
.
What is new in firmware 1.90
=================================
....
Merry Christmas to ToM, to the ToM owners and to all the amazing people that bring this forum to life!

Hi Fabio,

ganz lieben Dank für das Update ! Das Einspielen hat super funktioniert - ohne Probleme.
Ich habe das Gefühl, dass der Shutdown seit den letzen Versionen wesentlich schneller ist - kann das sein ?

Dir noch eine schöne Weihnachtszeit !

LG Tom

PS: kann kann ich ja beginnen, die hardwaremäßige Ansteuerung für den Zusatzlader zu konzipieren...

Hi Fabio,

Thank you very much for the update! The installation worked great - without any problems.
I have the feeling that the shutdown is much faster since the last versions - can that be ?

Have a nice Christmas time!

LG Tom

PS: I can start designing the hardware control for the additional loader...

Hallo Tom,

Fabio hat wieder einen super Job gemacht. Ich würde dieses Update gerne aufspielen.
Bin zugleich aber sehr unsicher die Prozedur ohne Probleme umzusetzen.
Magst Du eventuell für einen DAU erklären wie Du vorgehst ?
Stell Dir vor, einWindows PC mit Win10 steht bereit und das ToM hat firmware 1.8

LG Bert

Berthold schrieb: Hallo Tom,

Fabio hat wieder einen super Job gemacht. Ich würde dieses Update gerne aufspielen.
Bin zugleich aber sehr unsicher die Prozedur ohne Probleme umzusetzen.
Magst Du eventuell für einen DAU erklären wie Du vorgehst ?
Stell Dir vor, einWindows PC mit Win10 steht bereit und das ToM hat firmware 1.8

LG Bert

Moin Bert,

aber gerne doch.

Es sind zwei Prozeduren ! Einmal für das Display und einmal für die Blackbox.

Displayupdate:
Vorbereitung: eine MicroSD Card mit FAT32 formatieren und die Update Datei auf die SD Card kopieren (ohne jegliche Ordner)
Die SD-Card in das ausgeschaltete ToM einlegen (dafür musst du in die Kälte ) und dann die Zündung einschalten.
Nun sollte auf dem Display der Update Prozess sichtbar sein. Nach erfolgten Update kannst du die Zündung wieder ausschalten.

BlackboxUpdate.
mache ich mittelweile nur noch "over the air". Ist einfacher und die Updates kommen ja öfter.

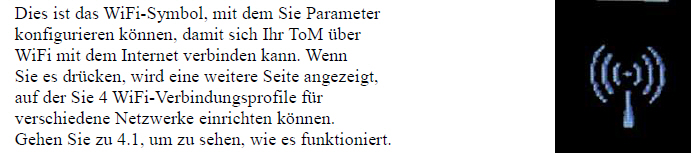

Dazu musst du als Vorbereitung einmalig dem ToM dein WLAN mitteilen.
ToM starten hier auf der Seite die SSID und das Passwort eintragen





Danach sollte ToM eine IP Adresse von deinem Router bezogen haben. Ich empfehle im Router dem ToM diese IP Adresse fest zuzuweisen.
D.h. du kannst dann zukünftig das Einstellungsmenü in deinem Browser immer über die gleiche IP Adresse aufrufen.
Der Link würde dann in etwa so aussehen. Bei mir ist der Tom immer die "47"



Wenn du das geschafft hast, brauchst du zukünftig den ToM nur starten - kurz warten bis er sich mit dem WLAN verbunden hat und du kannst bequem via Browser das Update für die Blackbox einspielen.

Das geht dann folgendermaßen:
Tom starten und den o.g Link aufrufen.

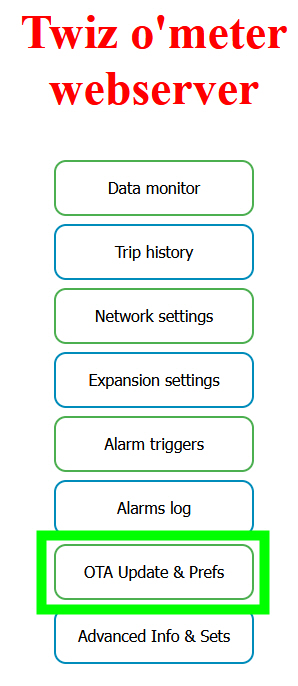

Danach sollte diese Seite zu sehen sein:

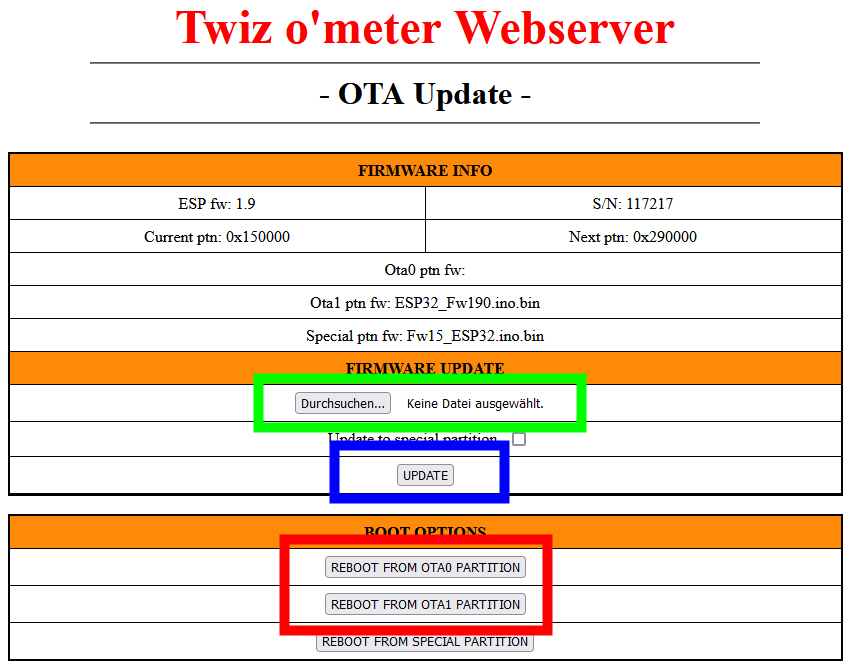

Unter OT Update kommst du auf folgende Seite:


Bei "Grün" hinterlegst du die neuste Update Version von Fabio.
Dann auf den Button "Update" klicken (blau)
Und zum Schluß noch auf "Reboot" klicken (rot).
Das Update wird jeweils auf die ältste Version Partition (OTA0 oder OTA1) geschrieben, sodass immer die Vorgängerversion und die neuste zur Verfügung steht.
D.h. ich habe in dem Fall den Reboot OTA1 gemacht.

...das war mal eben auf die Schnelle. Ich hoffe es hilft weiter - ansonsten fragen...Schöne Weihnachten !

LG Tom


Hi Bert,

But you're welcome.

There are two procedures! One for the display and one for the black box.

Dsiplayupdate:
Preparation: format a MicroSD card with FAT32 and copy the update file to the SD card (without any folders)
Insert the SD card into the switched-off ToM (you have to go out in the cold to do this ) and then switch on the ignition.
The update process should now be visible on the display. Once the update is complete, you can switch the ignition off again.

BlackboxUpdate.
I now only do this “over the air”. It's easier and the updates are more frequent.
To do this, you have to tell the ToM your WLAN once in preparation.
Start ToM and enter the SSID and password here on the page

ToM should then have obtained an IP address from your router. I recommend permanently assigning this IP address to ToM in the router.
This means that in future you can always access the settings menu in your browser using the same IP address.
The link would then look something like this. For me, the Tom is always “47”

Once you have done this, you only need to start the ToM in the future - wait briefly until it has connected to the WLAN and you can easily install the update for the black box via the browser.

This is done as follows:
Start Tom and call up the above link.
You should then see this page:

Under OT Update you come to the following page:

Under “Green”, enter the latest update version from Fabio.
Then click on the “Update” button (blue)
And finally click on “Reboot” (red).
The update is always written to the oldest version partition (OTA0 or OTA1) so that the previous version and the latest version are always available.
This means that in this case I rebooted OTA1.

...that was just on the fly. I hope it helps - otherwise ask...Merry Christmas !

LG Tom

Top ! Besten Dank an Tom

Natürlich von mir auch frohe Weihnachten und obwohl es noch ein paar Tage hin ist einen guten Rutsch.

Ulli-et-Tom schrieb:

...

Und zum Schluß noch auf "Reboot" klicken (rot).

Der Reboot ist nicht nötig.
Der wird am Ende des Update vom ToM automatisch angestoßen.

@Tom:
Btw.
Wieso hast du in der "special partition" eine ToM-Standardfirmware installiert?
Unfall oder Absicht?
Lässt sich die über das webUI normal starten und funktioniert dann normal?

Ulli-et-Tom schrieb: Ich habe das Gefühl, dass der Shutdown seit den letzten Versionen wesentlich schneller ist - kann das sein ?

Die Shutdown-Animation dauert natürlich noch genauso lange, wie auch schon in der Vergangenheit.
Aber sie wird nun unmittelbar angestoßen, sobald der Zündschlüssel abgezogen wird.
Das ToM Display agiert nun synchron zum Twizy-Display.
Fabio hat da unermüdlich gesucht bis er diesen Stand erreicht hat.
Schön, dass es dir aufgefallen ist.

Snorre schrieb: Der Reboot ist nicht nötig.
Der wird am Ende des Update vom ToM automatisch angestoßen.

...hat bei mir nicht immer funktioniert - oder der Rebbot war zu schnell.
Deswegen stoße ich ihn meist von nochmal von Hand an.

Snorre schrieb: @Tom:
Btw.
Wieso hast du in der "special partition" eine ToM-Standardfirmware installiert?
Unfall oder Absicht?

War eher ein Test bzw. das Update war irgendwie nicht richtig angekommen.
Bekommt man das wieder weg ?

LG Tom

Ulli-et-Tom schrieb: Bekommt man das wieder weg ?

I suggest you to flash the Twizy-cfg firmware by Dexter in the special partition, so, if by mistake you boot form that partition, ToM will not go in bootloop.
Once updated, ToM should reboot from the special partition (the display will become dark).
In this case, follow the instruction of the link and access to "Twizy-cfg" web server then go to 192.168.4.1/webserial (this is the correct address) and from there enter "reboot" (without quotes) to reboot ToM firmware.

I know you own OVMS, so you probably also use it for tuning, but in case of need you can also use the Twizy-cfg on special partition for the same purpose

Delvecchio schrieb:

Ulli-et-Tom schrieb: Bekommt man das wieder weg ?

I suggest you to flash the Twizy-cfg firmware by Dexter in the special partition, so, if by mistake you boot form that partition, ToM will not go in bootloop.
Once updated, ToM should reboot from the special partition (the display will become dark).
In this case, follow the instruction of the link and access to "Twizy-cfg" web server then go to 192.168.4.1/webserial (this is the correct address) and from there enter "reboot" (without quotes) to reboot ToM firmware.

I know you own OVMS, so you probably also use it for tuning, but in case of need you can also use the Twizy-cfg on special partition for the same purpose

Hi Fabio,

Ich glaube, ich kann dir nicht ganz folgen...
Was hat die Firmware auf meiner Spezial Partion mit Dexter zu tun. Das war dich eine Version zum testen von dir...
...bin etwas verwirrt...

LG Tom

Hi Fabio,

I don't think I'm quite following you...
What does the firmware on my special partition have to do with Dexter. That was a version for you to test...
...I'm a bit confused...

LG Tom

Ulli-et-Tom schrieb: Ich glaube, ich kann dir nicht ganz folgen...
Was hat die Firmware auf meiner Spezial Partion mit Dexter zu tun. Das war dich eine Version zum testen von dir...
...bin etwas verwirrt...

Ich entlaste Fabio ein wenig:

Die Spezial Partition ist für die Installation von Twizy-Cfg vorgesehen.
Twizy-Cfg basiert auf Dexter und ermöglicht das Tuning auch ohne OVMS.

Da du bereits ein OVMS besitzt wirst du keinen Bedarf dafür haben.
Zumal die Bedienung nicht annähernd so komfortabel ist, wie mit dem OVMS.

Dein aktueller Zustand im WebUI stellt lediglich einen kosmetischen Mangel dar.
Du solltest jedoch vermeiden, die Spezial Partition im momentanen Zustand zu booten.
Ich vermute, dass in diesem Fall das ToM ins digitale Koma fallen würde.

Wenn du nun statt dessen Twizy-Cfg installierst, wird anschließend Twizy-Cfg gebootet und das Display bleibt dunkel.

Danach müsstest du dich mit dem AP von Twizy-Cfg verbinden, dich dann per Browser mit dessen serieller Konsole verbinden und dann wieder die "Standard-Firmware" vom ToM rebooten.
Wenn dich die Details interessieren, dann lies den verlinkten Thread.
Bei Fragen kann ich dich gerne unterstützen.

The one you now have in the special partition, nothing!

In the special partition you can flash fw not bigger than 0x100000 bytes.
The actual dimension of the ToM fw is near to that limit, so I couldn't exclude that when you flashed it in the special partition it was truncated.
For this reason I suggested you to update a fw which I'm sure it can be contained in the special partition.
The special partition is born for updating alternative firmware...

The version I linked is derived from the Twizy-cfg firmware shared by Dexter, and it was patched to run on ESP32 and integrated with a serial monitor.

---

Opsss... Snorre anticipated me. Thanks.

Snorre schrieb:

Ulli-et-Tom schrieb: Ich glaube, ich kann dir nicht ganz folgen...
Was hat die Firmware auf meiner Spezial Partion mit Dexter zu tun. Das war dich eine Version zum testen von dir...
...bin etwas verwirrt...

Ich entlaste Fabio ein wenig:

Die Spezial Partition ist für die Installation von Twizy-Cfg vorgesehen.
Twizy-Cfg basiert auf Dexter und ermöglicht das Tuning auch ohne OVMS.

Da du bereits ein OVMS besitzt wirst du keinen Bedarf dafür haben.
Zumal die Bedienung nicht annähernd so komfortabel ist, wie mit dem OVMS.

Dein aktueller Zustand im WebUI stellt lediglich einen kosmetischen Mangel dar.
Du solltest jedoch vermeiden, die Spezial Partition im momentanen Zustand zu booten.
Ich vermute, dass in diesem Fall das ToM ins digitale Koma fallen würde.

Wenn du nun statt dessen Twizy-Cfg installierst, wird anschließend Twizy-Cfg gebootet und das Display bleibt dunkel.

Danach müsstest du dich mit dem AP von Twizy-Cfg verbinden, dich dann per Browser mit dessen serieller Konsole verbinden und dann wieder die "Standard-Firmware" vom ToM rebooten.
Wenn dich die Details interessieren, dann lies den verlinkten Thread.
Bei Fragen kann ich dich gerne unterstützen.

Hi Fabio, Moin Martin,

Danke für die Aufklärung - das wusste ich nicht, das die Spezial Partition ausschließlich dem Zweck dient. Ist m.e. auch nicht beschrieben - oder doch ? Dann hatte ich es überlesen und war zu unaufmerksam.
Auch wenn es sicherlich nur ein kosmetische Problem darstellt - gäbe es nicht die Möglichkeit, die Partition quasi zu "nullen"?
Wäre schon schön, wenn das wieder "nichts" drin steht.
Ich glaube sogar schon mal von der dritten Partition gebootet zu haben - es ist nix passiert. Könnte sich aber bestimmt auch mal anders darstellen.
Sollte das im WebUI nicht extra gekennzeichnet werden, damit man gar nicht erst in die Versuchung kommt, diese Partition für ein "normales" Update zu nutzen.

LG Tom

Hi Fabio, hello Martin,

Thanks for the clarification - I didn't know that the special partition was used exclusively for this purpose. In my opinion, it is not described - or is it? Then I had overlooked it and was too inattentive.
Even if it is certainly only a cosmetic problem - wouldn't it be possible to "zero" the partition?
It would be nice if there was "nothing" in it again.
I think I've even booted from the third partition once - nothing happened. But it could certainly be different.
Shouldn't this be specially marked in the WebUI so that there is no temptation to use this partition for a "normal" update?

LG Tom

Ulli-et-Tom schrieb:
Auch wenn es sicherlich nur ein kosmetische Problem darstellt - gäbe es nicht die Möglichkeit, die Partition quasi zu "nullen"?
Wäre schon schön, wenn das wieder "nichts" drin steht.

"Nullen" geht natürlich.
Wahrscheinlich dann aber nicht mehr über das WebUI und OTA.
Da braucht es ein paar mehr Dateien, die geflasht werden müssen.

Funktioniert dann über Kommandozeile und mit USB-Kabel.
Für Details muss sich Fabio äußern.

Ob es das wirklich wert ist?

Ulli-et-Tom schrieb: Auch wenn es sicherlich nur ein kosmetische Problem darstellt - gäbe es nicht die Möglichkeit, die Partition quasi zu "nullen"?

Like Snorre described, not in an user-friendly way.
You should have to flash (with the flashing software, not OTA) all the partitions, included the system ones, wth the risk of loosing all your settings (wi-fi, mqtt, etc).
If you want, we can try...
