Ausbau-Anleitung Bremsen vorne

[/color]
Werkzeuge sind 17mm Schlüssel/Nuß 13mm das Gleiche und ein 5mm Inbus

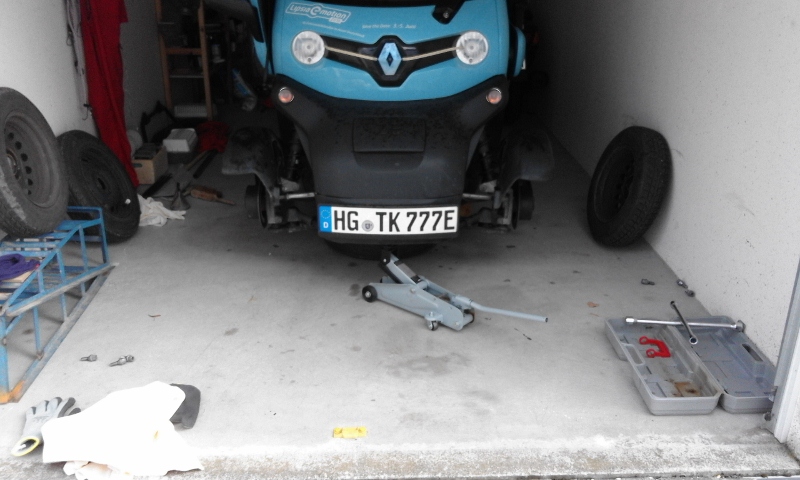

Aufbocken geht easy, ihr könnt vorne an der Kante direkt am Rahmen hoch heben.


Dann die Räder runter 17mm Schlüssel/Nuß/Radkreuz.
Danach die Kotflügel

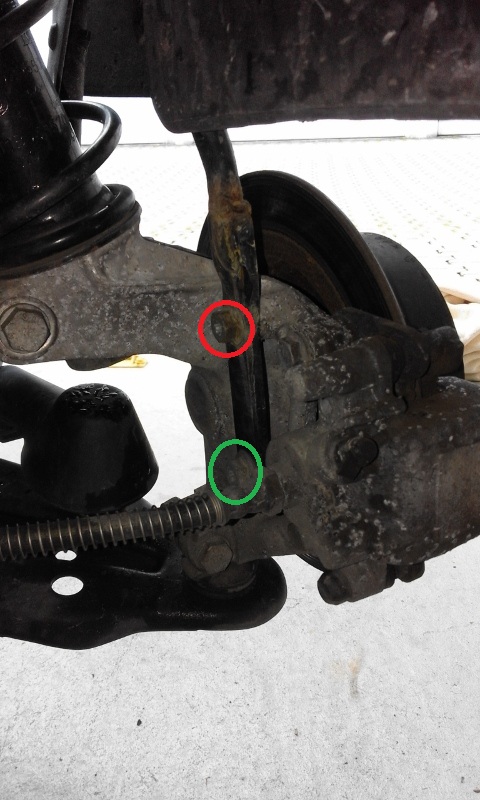

Die Kotflügel sind jeweils mit 3 Schrauben mit 13mm Kopf befestigt. Ihr müßt aber nur 2 vollständig rausschrauben . Die 3te muß nur gelöst werden. Spart Schraubarbeit.
Die Roten rausdrehen, Grün nur lösen.



Kotflügel weg.

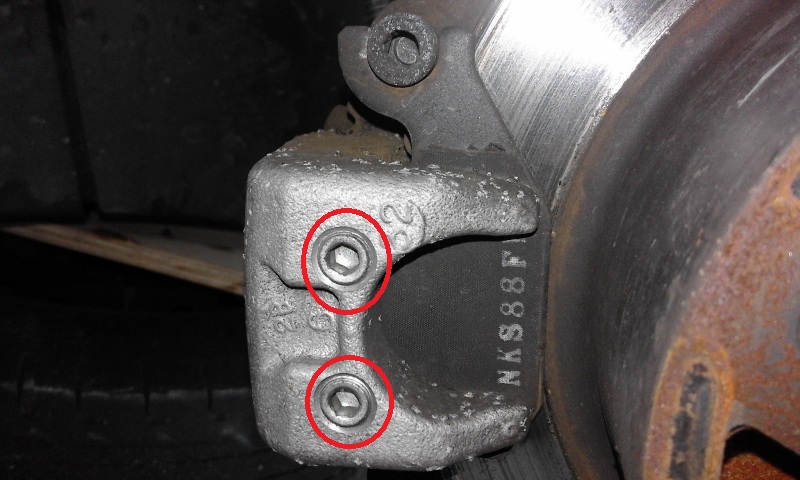

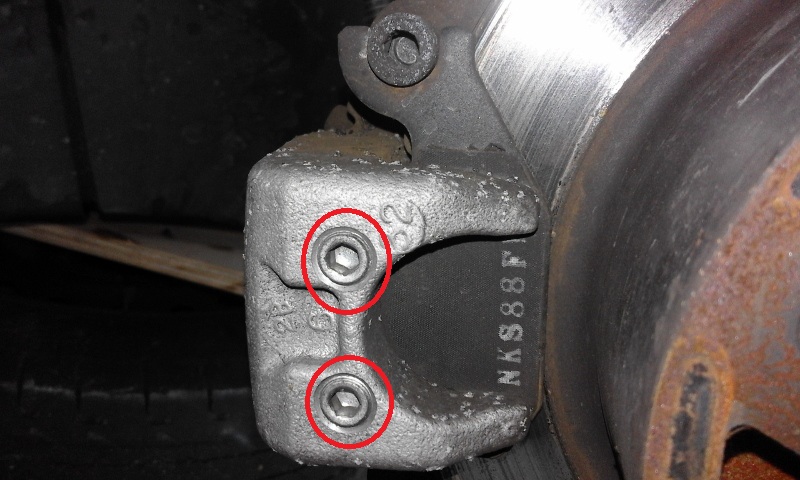

Das nächste Bild zeigt den Bremssattel.
Die rot markierten Schrauben nur lösen(kommen später raus). Geht besser solange der Sattel noch montiert ist.

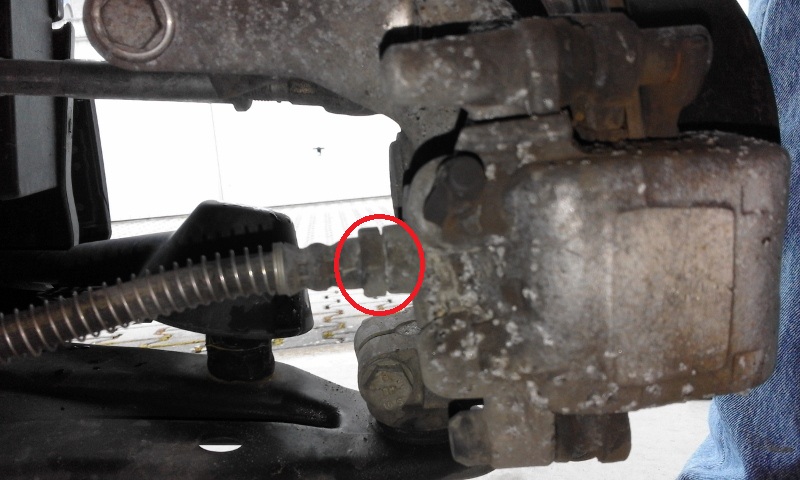

Danach die Bremsleitung lösen, ebenfalls noch am montierten Sattel. Legt einen Lappen unter,es könnte schon tropfen. Stellt ein Behälter bereit für Bremsflüssigkeit.



Nur lösen.




Lappen drunter

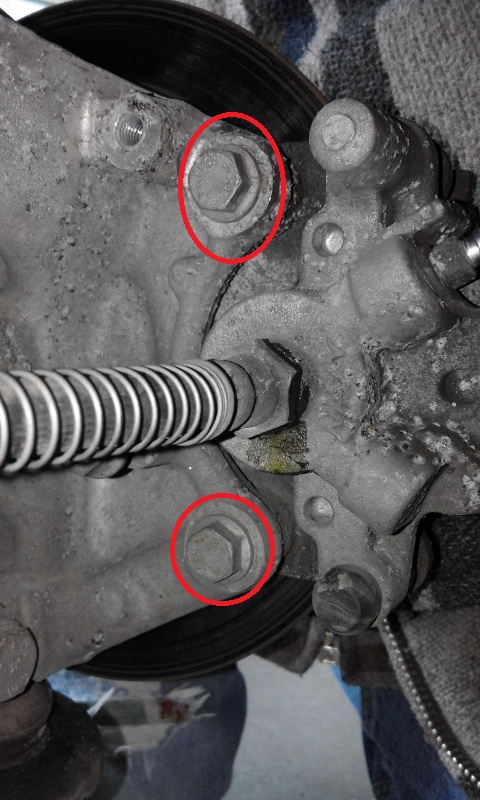

Danach müßt ihr die Befestigungsschrauben lösen.
Hier seht ihr auch schon die ersten Tropfen Bremsflüssigkeit





Ihr merkt dann schon das der Sattel lose ist.
Jetzt solltet ihr den Sattel ein wenig bewegen ,so das der Kolben ein Stück zurück gedrückt wird, aber nur minimal.
Gerade soviel das ihr den gesamten Sattel von der Scheibe ziehen könnt.
Wenn ihr den Sattel in der Hand habt könnt ihr dann die Bremsleitung ganz abschrauben, dazu den Sattel drehen nicht die Leitung.
Auspassen es läuft Bremsflüssigkeit, bitte Behälter unterstellen, auch die Flüssigkeit aus dem Sattel auslaufen lassen. Läüft dort wo ihr die Leitung abgeschraubt habt.

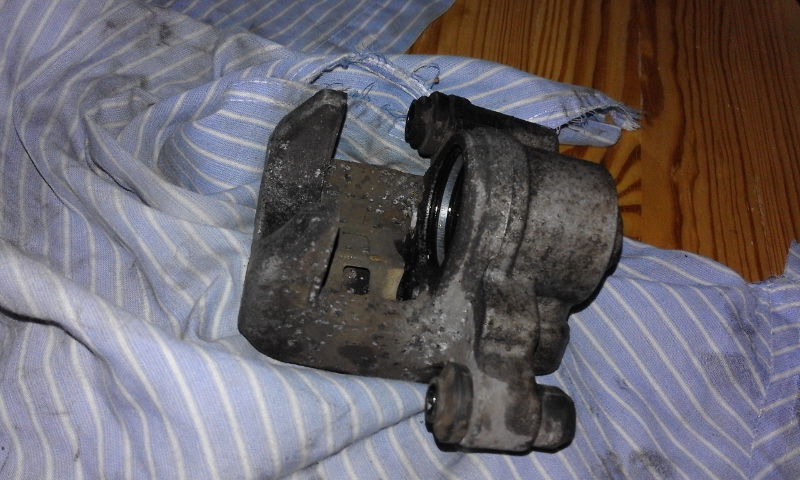

So sieht dann der Sattel aus





Danach diese 2 Schrauben rausschrauben.



So jetzt muß ich die nächste Seite anfangen mehr als 8 Bilder geht nett.

Ich sehe leider nichts in deinem Beitrag,
ist mir bei anderen Beiträgen auch schon aufgefallen, liegt´s am Firefox?

Nachtrag:
Hat sich erledigt, ich sehe deine Bilder.

TwizyDi schrieb: Ich sehe leider nichts in deinem Beitrag, siehe unteres Bildschirmfoto.
Ist mir bei anderen Beiträgen auch schon aufgefallen, liegt´s am Firefox?

Du warst aber schnell, hab schon auf google gewechselt.

dingdong schrieb: Du warst aber schnell,....

Liegt wohl an meinem Namensvetter, ich sage nur... Dalli Dalli

Kleiner Tip:

Man kann die Bremsschläuche auch problemlos dranlassen, dann erspart man sich das ganze Entlüften usw.....

Weiter geht`s.

Wenn ihr Schrauben raus habt (bei dem ein oder anderen könnten die ein wenig fest gemockert sein)
fallen Euch schon die Beläge entgegen. Merkt Euch wie sie drin waren

Dann müßt ihr die Halteplatte mit den Führungstiften vom Sattel trennen. Diese Stifte sind die Teile die bei vielen auch schon ziemlich verpilzt sind.

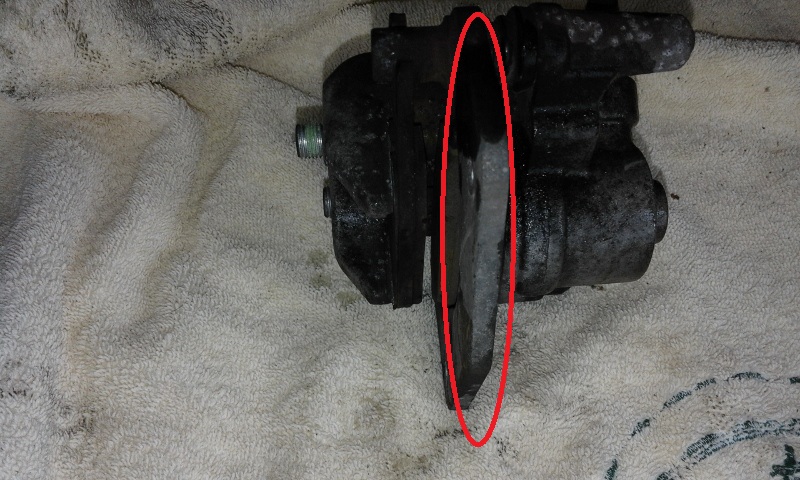

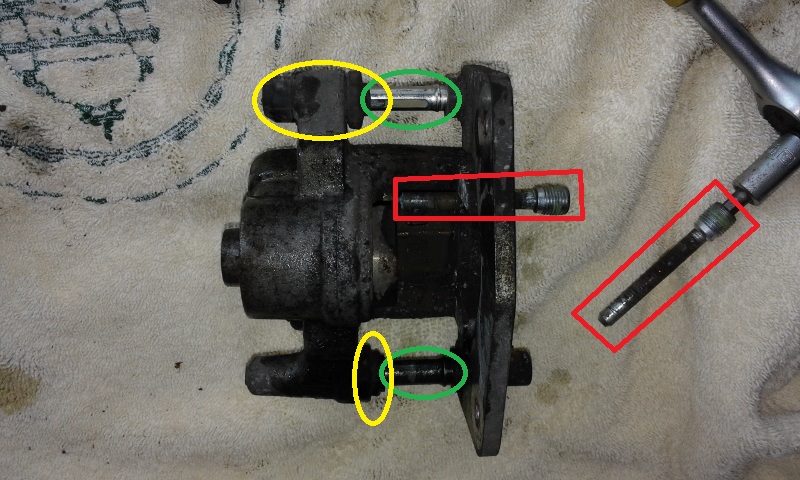

Halteplatte Rot markiert





Auf dem 2ten Bild seht ihr schon die Stifte schon freigelegt

Grüner Kreis

Gelber Kreis sind Gummitüllen (beim Zusammenbau säubern und ein wenig Fett reindrücken, am besten säurefrei)
Rote Rechtecke
Das sind die zwei Schrauben die die Beläge halten, auch immer verpilzt. Die eine habe ich nur nochmal reingesteckt zum Zeigen.
Auch diese beim Einbau säubern und am besten mit Keramikpaste einschmieren.
So können die Beläge besser darauf gleiten.

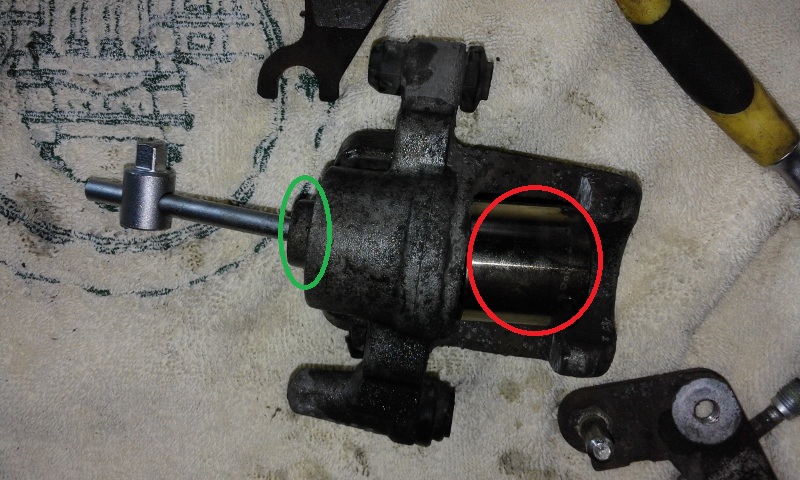

Danach könnt ihr den Kolben aus dem Sattel drücken.

Wie ihr auf dem Bild sehen könnt habe ich eine kleine Verlängerung genommen, ein großer Schraubendreher tut es auch. Vorsicht, da könnte noch Bremsflüssigkeit rauslaufen. (Lappen )





Grüner Kreis
Dort war die Bremsleitung angeschraubt.

Roter Kreis ist der schon raus gedrückte Kolben (der böse Verpilzte )


Das war es dann erstmal.

Das Ganze 2x (links und rechts)
Hört sich viel an ist aber normalerweise pro Seite in 30 Minuten erledigt (ohne Kaffee und Dummschwätzer aus der Nachbarschaft).

Für den Zusammenbau mach ich dann hier weiter.
Sind ein paar Kleinigkeiten auf die man achten sollte.

Und hier noch was zum Gucken

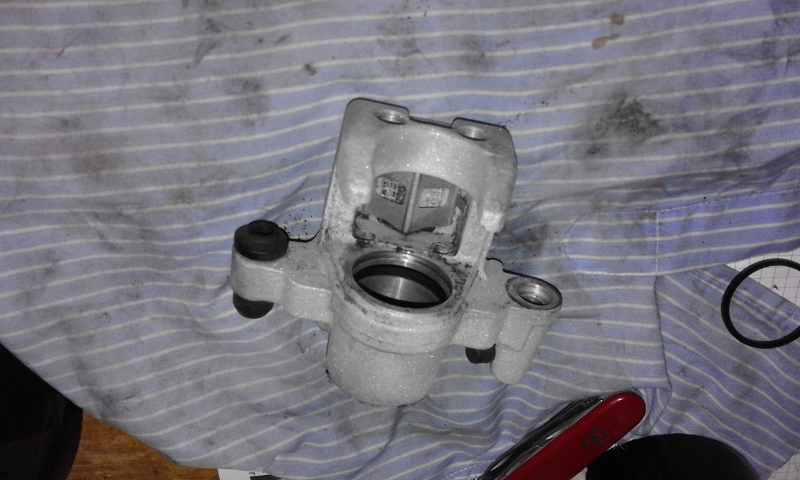

Vorher-Nachher



dreckig

gestrahlt,

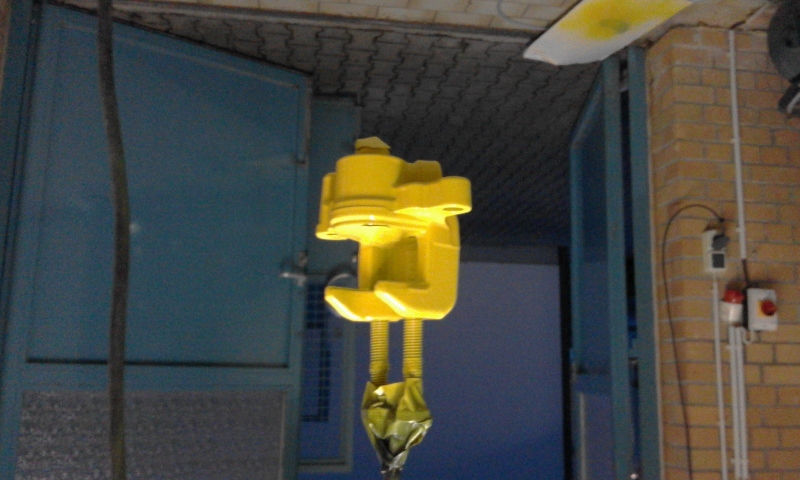

neu grundiert und lackiert.

Habe ich schnell heute Abend noch gemacht.

TwizyChrisy schrieb: Kleiner Tip:

Man kann die Bremsschläuche auch problemlos dranlassen, dann erspart man sich das ganze Entlüften usw.....

Falsch,sorry da muß ich wiedersprechen.
Da der Kolben raus muß und darum geht es hier, kommt zwangsläufig die Brühe gelaufen.

Du warst schon wieder zu schnell

TwizyChrisy schrieb: Kleiner Tip:

Man kann die Bremsschläuche auch problemlos dranlassen, dann erspart man sich das ganze Entlüften usw.....

Falsch,sorry da muß ich wiedersprechen.
Da der Kolben raus muß und darum geht es hier, kommt zwangsläufig die Brühe gelaufen.

Du warst schon wieder zu schnell

Nö..... Du hast was nachgeschoben

Zum Beläge wechseln hätte es gereicht.

Aber nein.... der Herr muß gleich noch sandstrahlen und lackieren

PS. Schön ist er geworden. Nur die Farbe.......
