Wer pfeift denn da?

Falls es jemand interessiert ...

War heute endlich auch mal mit meinem Oscar Gassi gegangen.

Bei mir habe ich ja ein hochfrequentes Pfeifen
(nein nicht der Tinitus im Auge, wenn ich fahre sehe ich die Pfeifen dennoch)
in der Mucke, wenn der DC/DC Wandler Nachschub leisten muss, wenn zB die Scheibenheizung, Licht, Bremslicht usw. zusammen kommen.

Das liegt am Verlauf der Leitungen. Wie ich nun auch anhand der technischen Unterlagen nun sag, verläuft der Kabelbaum mit den Lautsprecherkabeln links unten herum mit vielen anderen Leitungen.
Die Lautsprecherkabel habe ich ja zweckentfremdet, und führe die am ISO Stecker gebrückt die Masse, 12V Batterie, 12V Zündung, Innenlichtkontakt in die Lautsprecherbrücke hoch - von dort aus dann auf die 12V Steckdose, 5V USB Steckdose, Endstufe, Innenlicht, China-mp3-Radio.
Daher werden die meisten hier das Problem auch nicht haben.

Denn, vorne am ISO gemessen habe ich zwar "etwas" aber das ist trivial, wie es scheint. Oscar zeigt da mal was an, mal nicht. Nichts brauchbares.

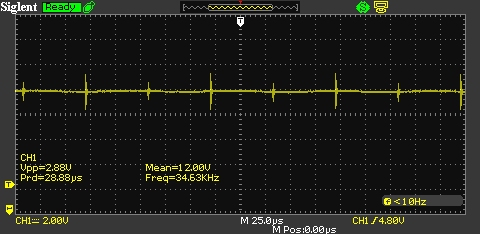

Aber an der 12V Dose in der Lautsprecherbrücke gemessen, ist das Pfeifen sichtbar.
(leider JPG unscharf, da BMP nicht erlaubt ist und als PNG werden sie dann doppelt so groß)

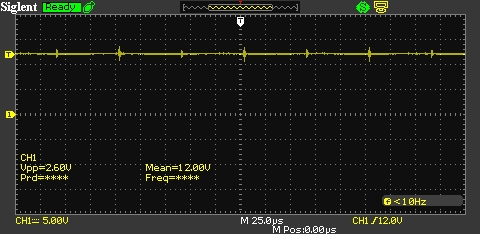

Da ist jemand Zuhause:

(irgendwas stimmt mit den Anhängen nicht ...!)

okee...

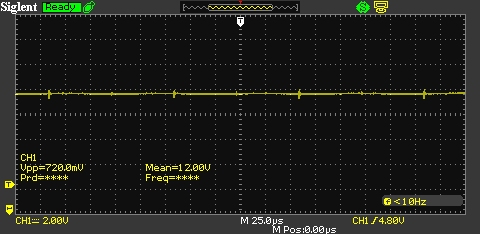

Lässt sich mit einem Ferrit-Mantel wohl eliminieren:

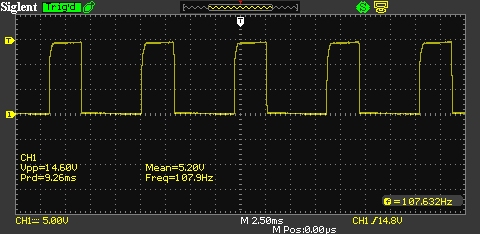

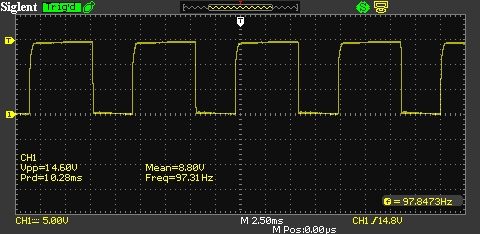

Zweites Problem: Die Sitzheizung.
Stufe 3 = ruhig.
Stufe 2 = brummt
Stufe 1 = brummt



Direkt am Steuergerätchen gemessen.
Muss ich wohl mal mit ein paar Spulen und Kondenser experimentieren.


Die Ferrite kann ich sicher auch noch in die Brücke unterbringen, wobei ich ja am überlegen bin, die ganz abzuschaffen und vorne zwei Lautsprecher auf/unter zu bauen.
Die paar Verklemmungen für das Innenlicht könnte man in der oberen Seitenverkleidung unterbringen, und mit einer anzufertigenden Abdeckung anstelle der Lautsprecherbrücke die Löcher seitlich verschließen und vlt. die Steckdosen da noch mit unterbringen?
Die kleine Endstufe rechts unter / innen neben das abschließbare Fach ...

Wenn es nur endlich mal wieder wärmer würde ...

Wobei ich mich auch gleichzeitig frage, lohnt der Aufwand überhaupt

das wären ~16khz... das hörst du noch?

wenn du Schwankungen der Betriebsspannung im Radio hörst, stimmt doch was mit dem Radio nicht. Interessant wäre mal zu sehen wie sehr die Sitzheizung deine Betriebsspannung einbrechen lässt.

Jep, zumal die Lautsprecher ja auch ncoh so dicht am Kopf sind

Die Schwankungen - das Pulsen ("Zünden") schlägt in die Spannung zurück, zu hören dann als Brummtöne.

0:05 Zündung an - man hört ein ganz leises Pfeifen
0:07 Lasterzeugung = DC/DC aktiv
0:28 Sitzheizung Stufe 2
0:34 Sitzheizung Stufe 1
0:40 Sitzheizung Stufe 2
0:47 Sitzheizung Stufe 1

Das Sitzheizungsbrummen erinnert an Spiele am Atari 2600, wenn es sich mal aufgehangen hatte

Das Pfeifen hörte man teilweise auch schon vor dem mp3-Radio, als ich noch ins Handy stöpselte.
Aber der Chinaböller trägt dazu ungemein bei. Da will ich davor noch was machen.
Jetzt habe ich aber mal Eckdaten.
