NTRH im DIY

Hallo...


gestern:
die Sonne lugte über den Horizont....die Luft war noch erfrischend kühl....die Nachbarschaft schlummerte in der Welt der Träume....die Rollen des Sektionaltores setzten sich in Bewegung!
Es war die Zeit zum Selbstbau (DIY) meines Navi-Telefon-Radio-Halters gekommen.

Seht selbst wie ich aus Restbeständen einen Halter gebaut habe.


Ich mache mich auf die Suche nach recylinglfähigen Bauteilen







Ich werde fündig in dem Sammelsurium von Plastikteilen:

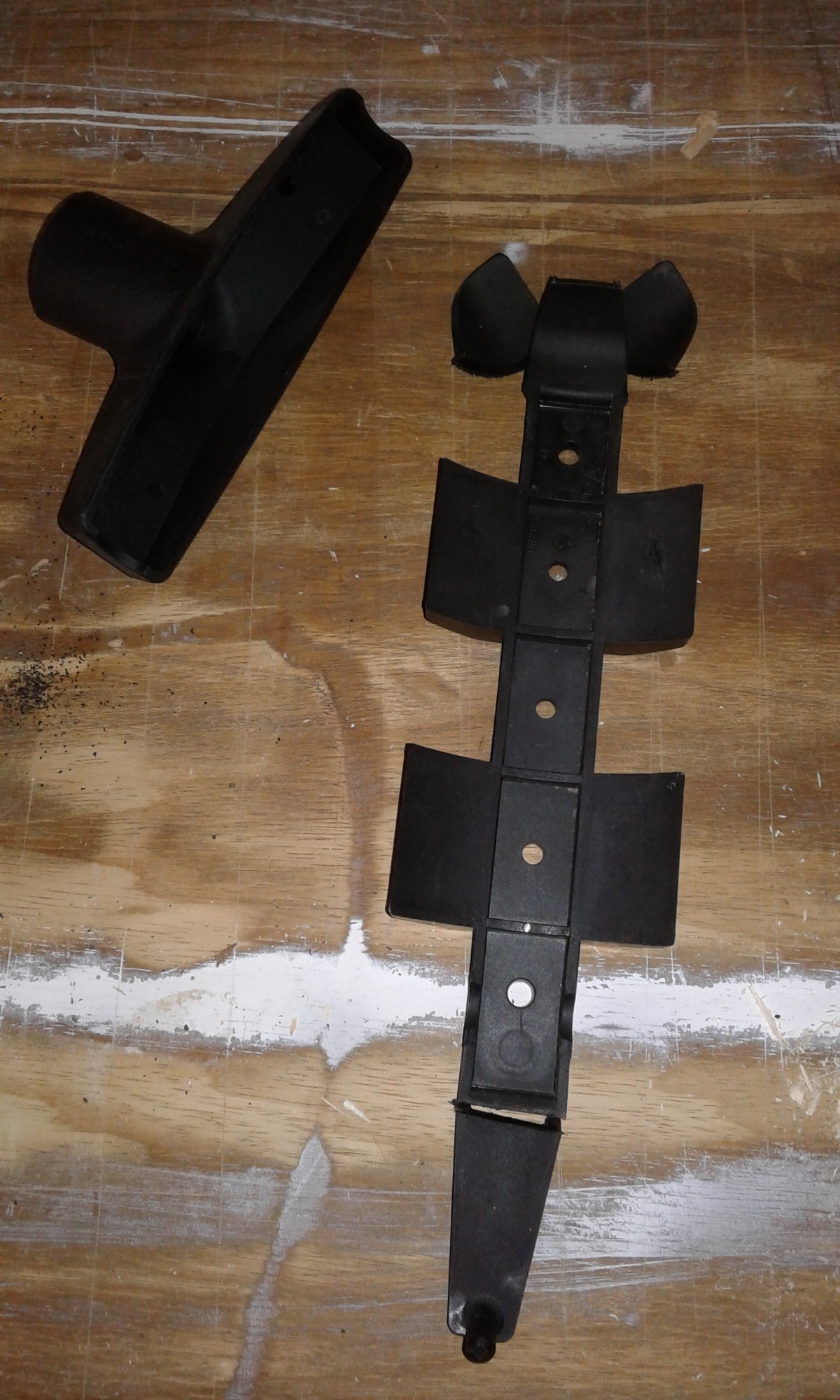

für den Bau herauskristallisiert haben sich eine alte Staubsaugerdüse von Bosch und ein Feuerlöscherhalter (Kleinfeuerlöscher fürs Auto)

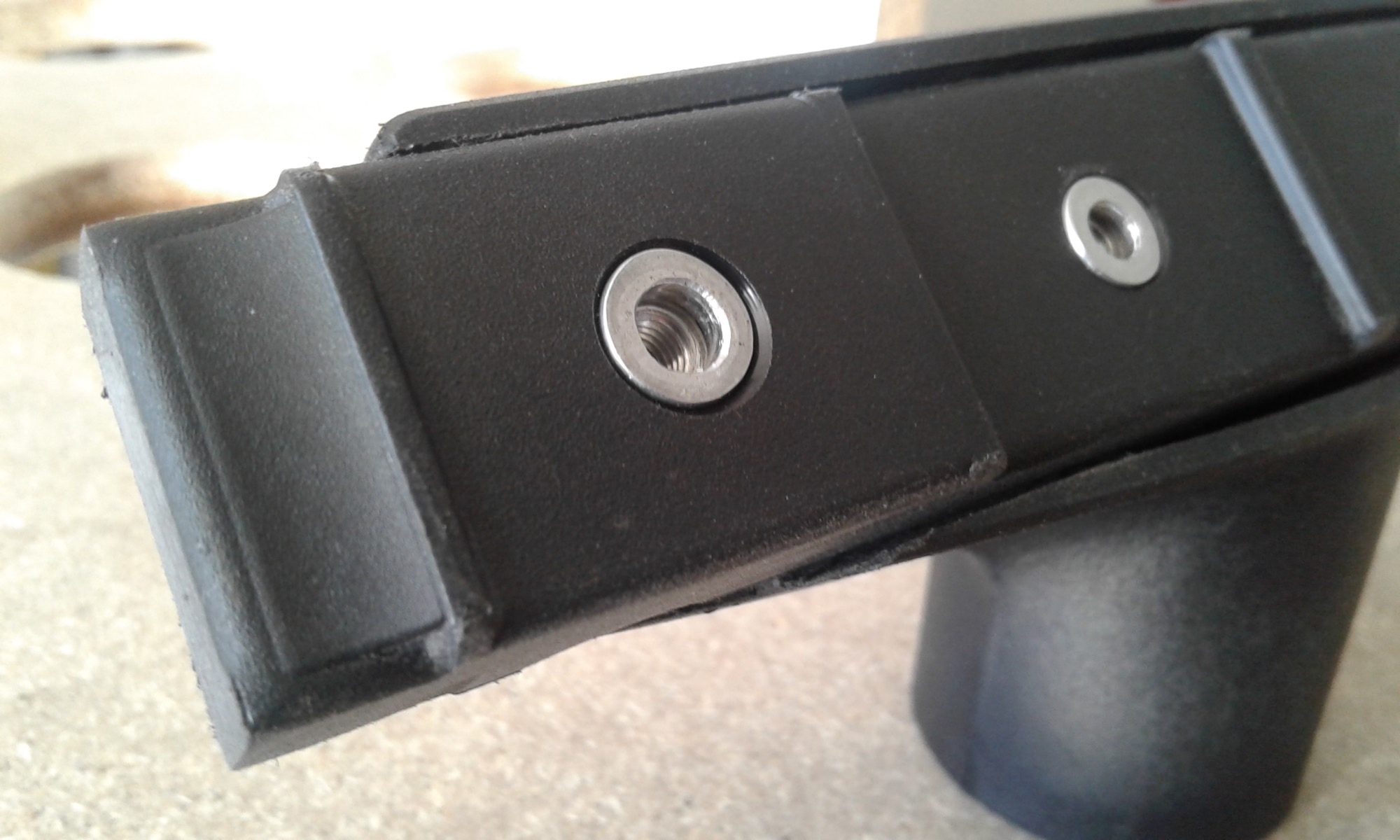

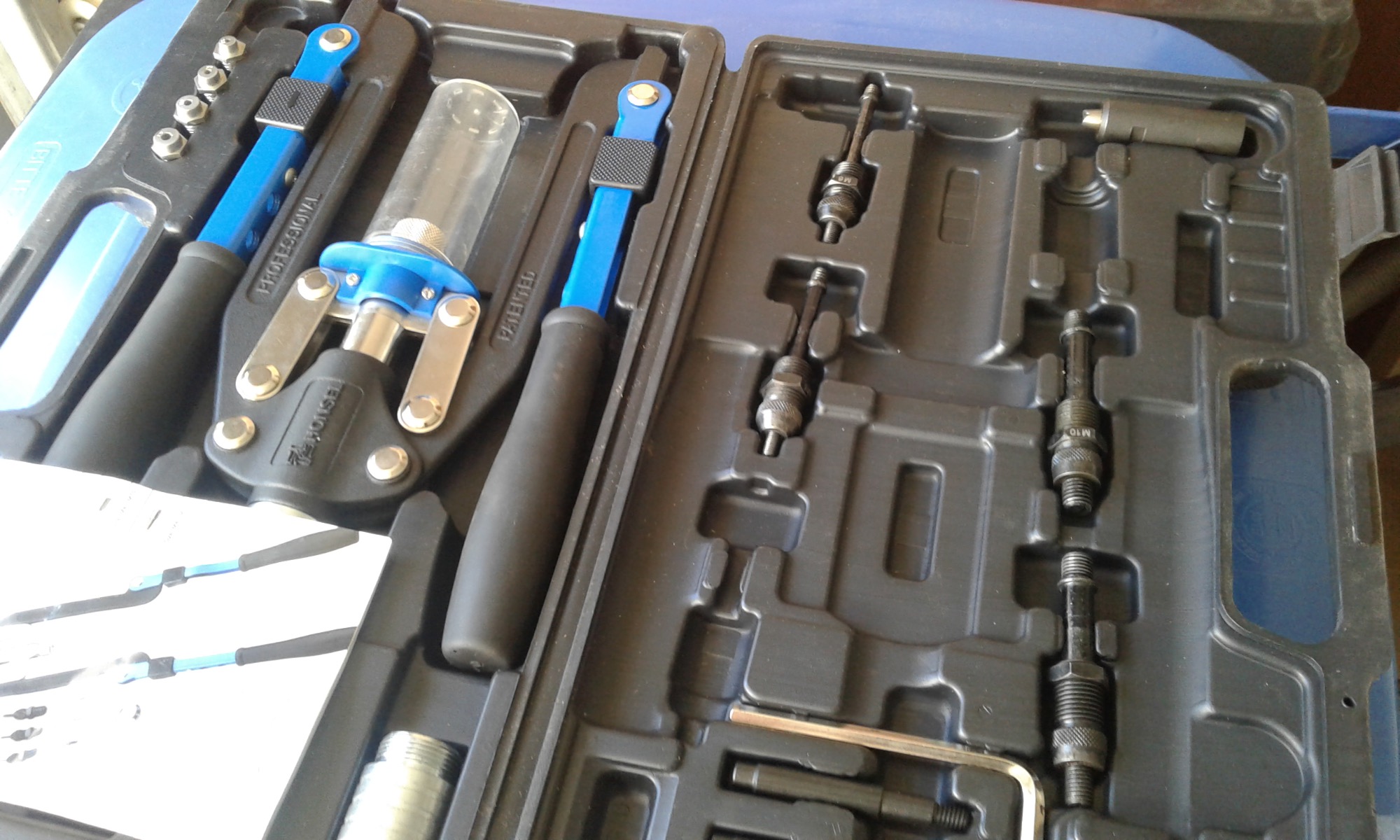

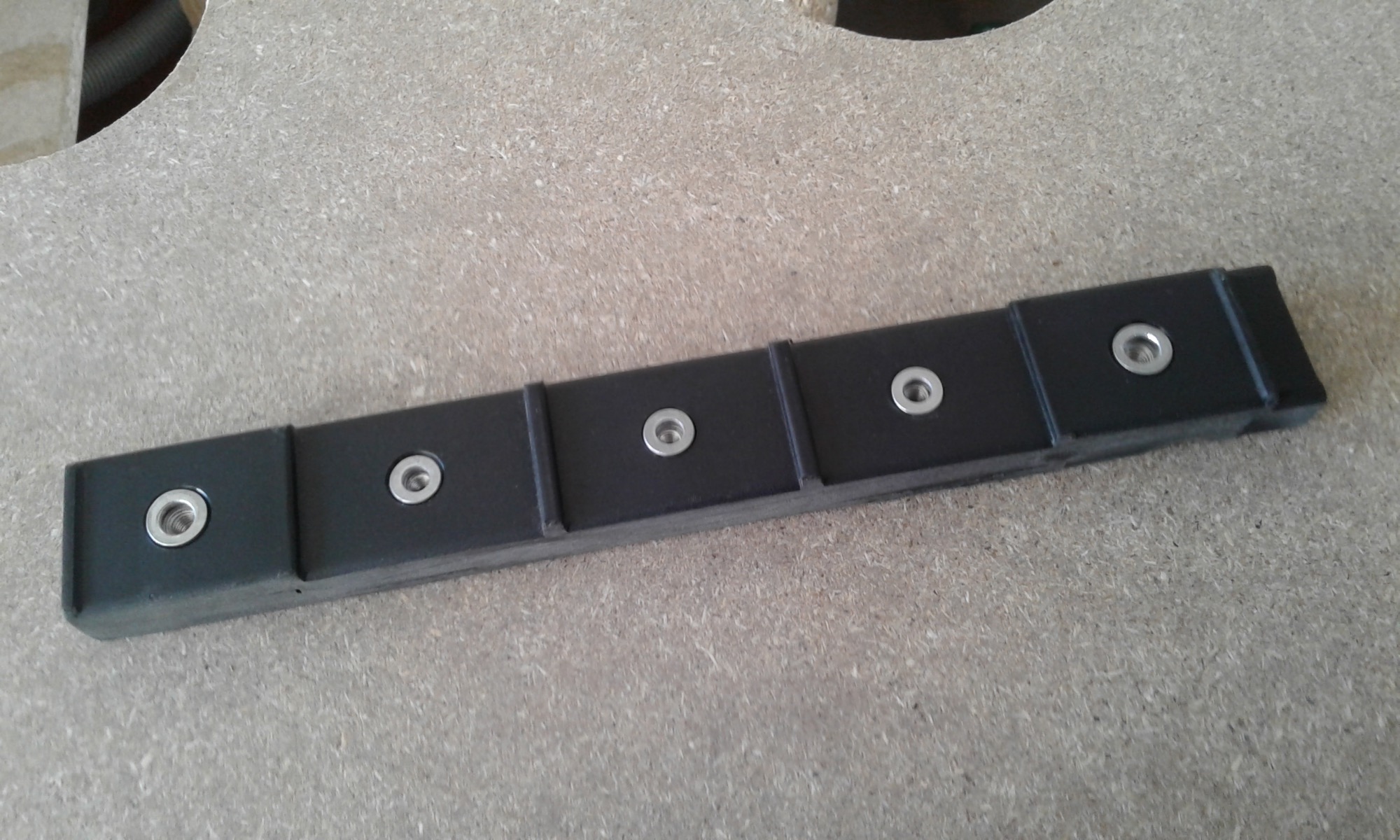

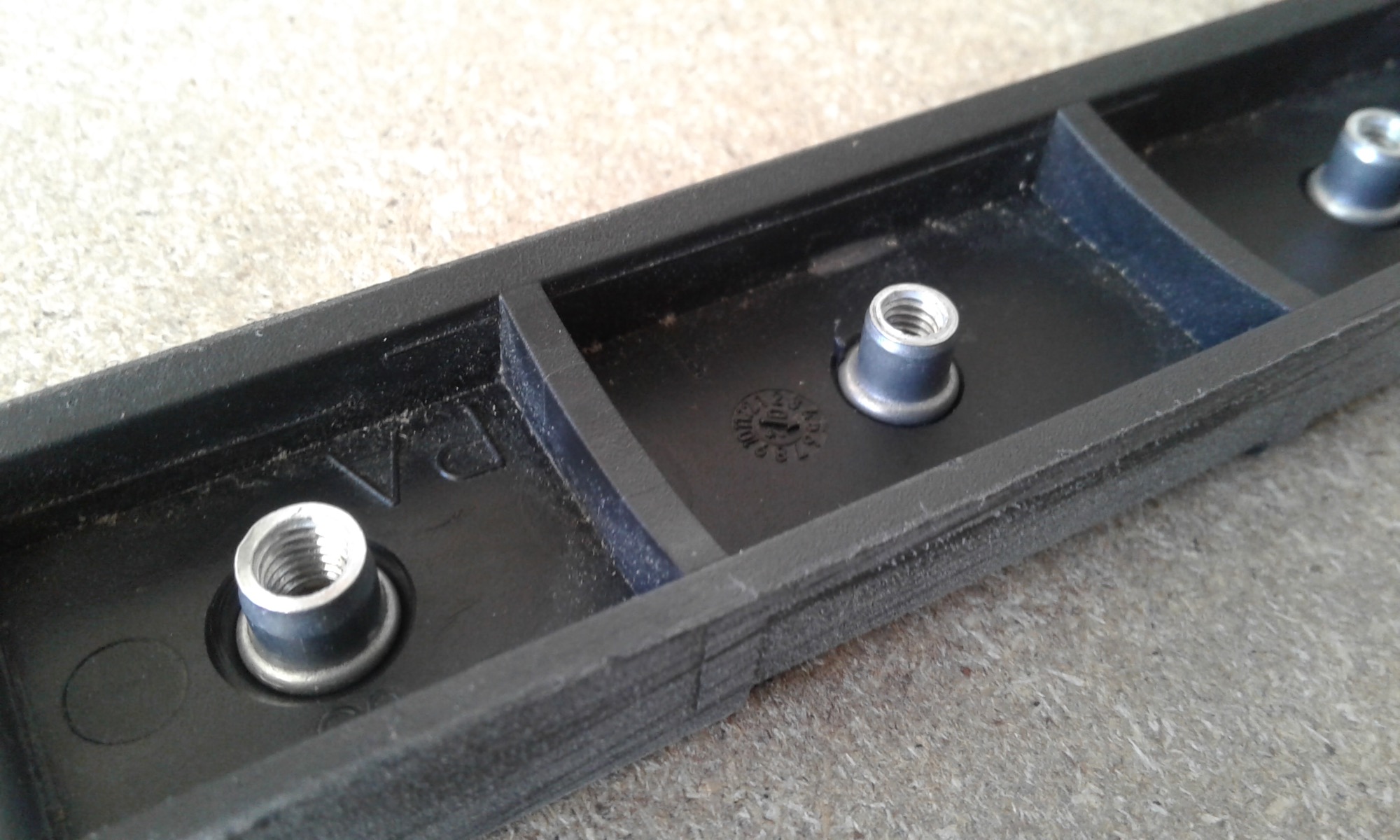

Das Nietwerkzeug rausgeholt und genietet

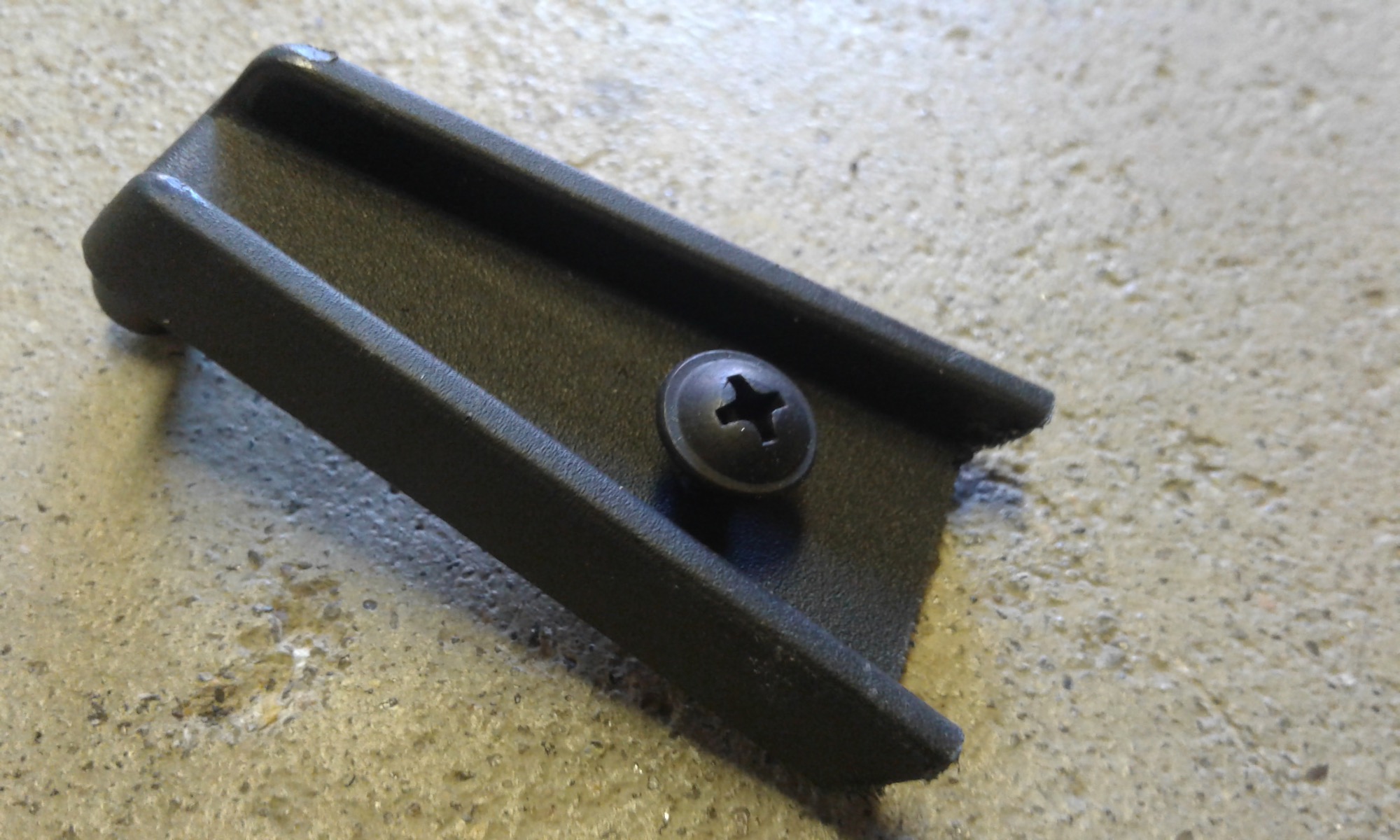

Dem Halter habe ich alles Unnütze abgesägt

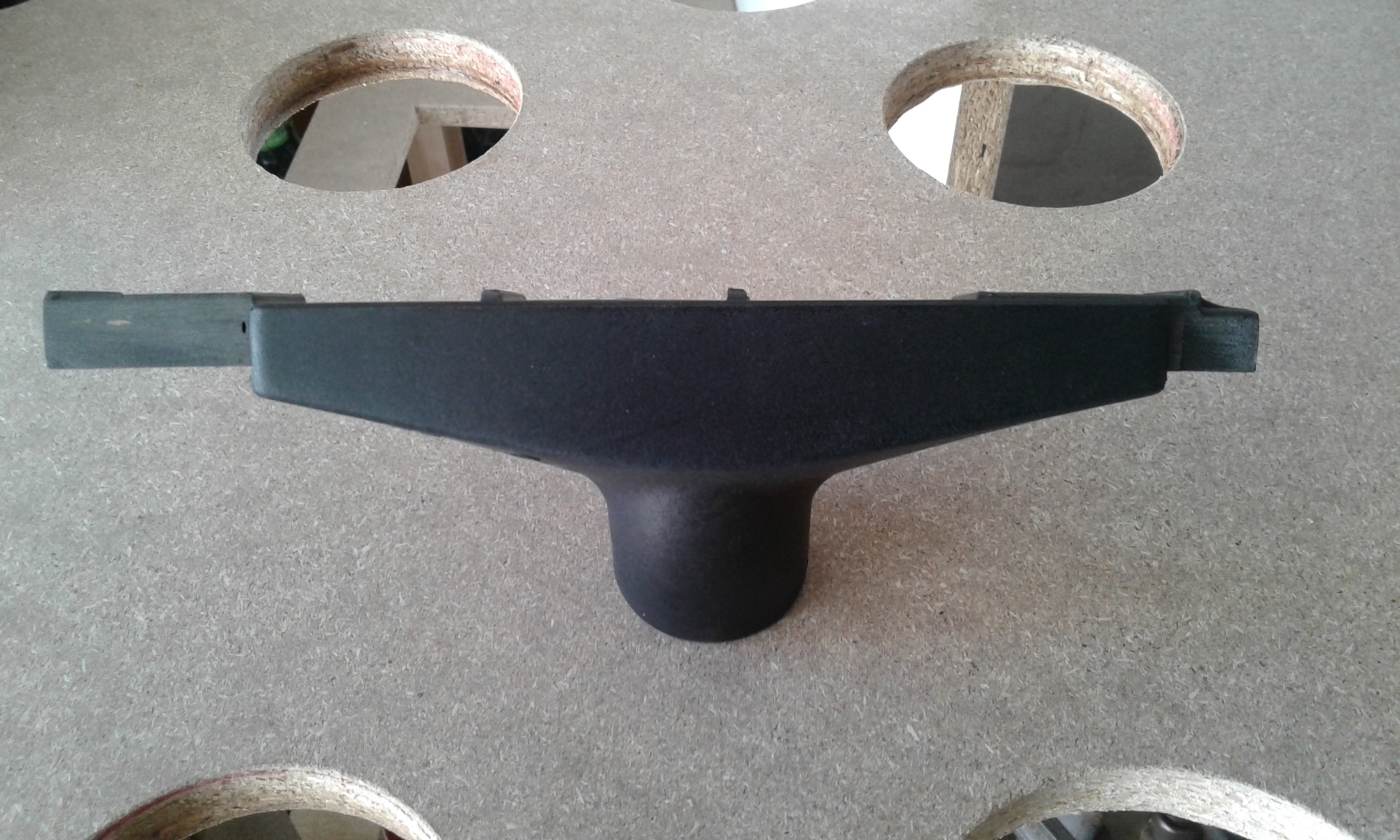

Nachdem ich der Staubsaugerdüse die passenden Aussparungen gesägt habe, sah das erstmal so aus





Klebetest:
hier sollte die Entscheidung fallen ....kleben oder schrauben ?
Es wird schrauben !!!

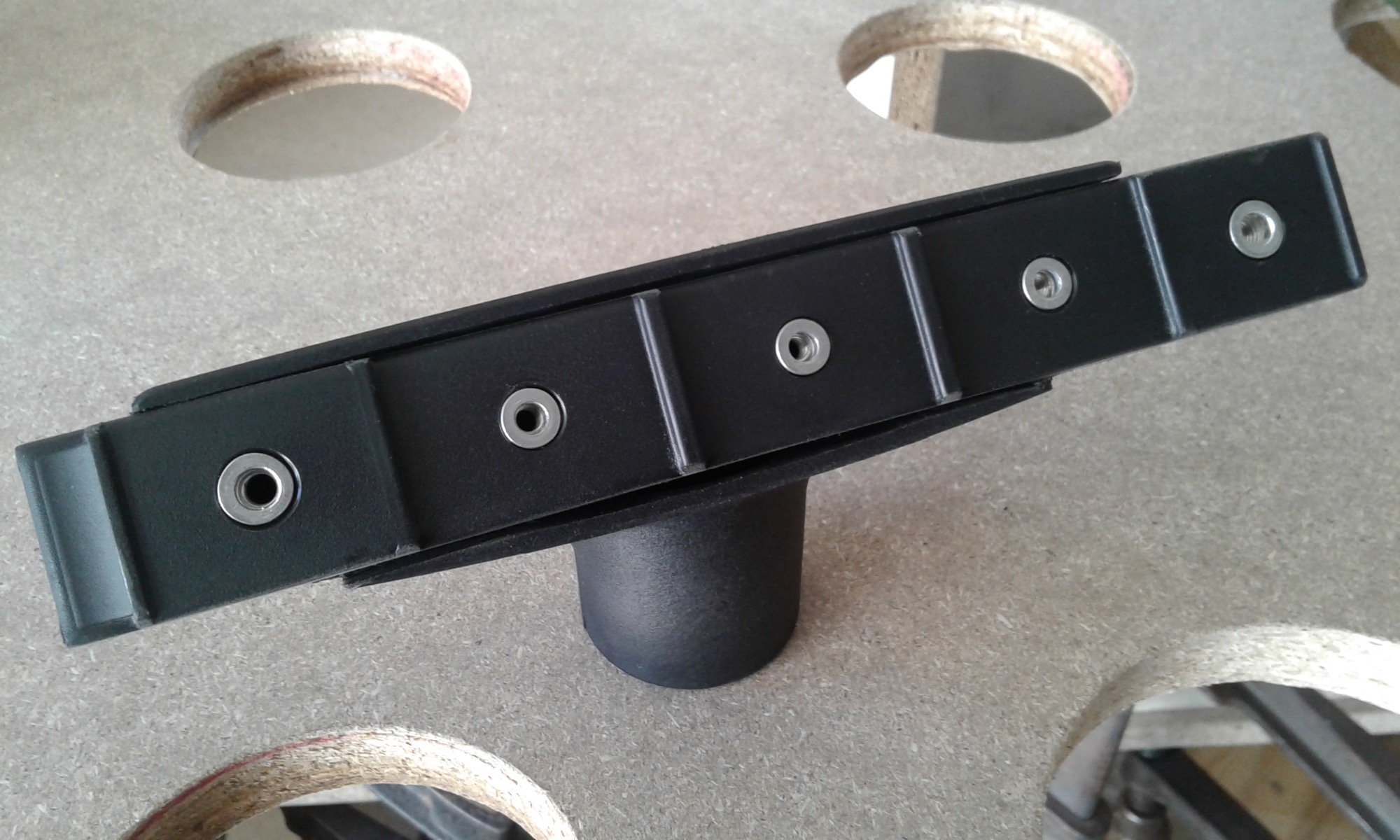

Immer mal wieder zusammen gesteckt

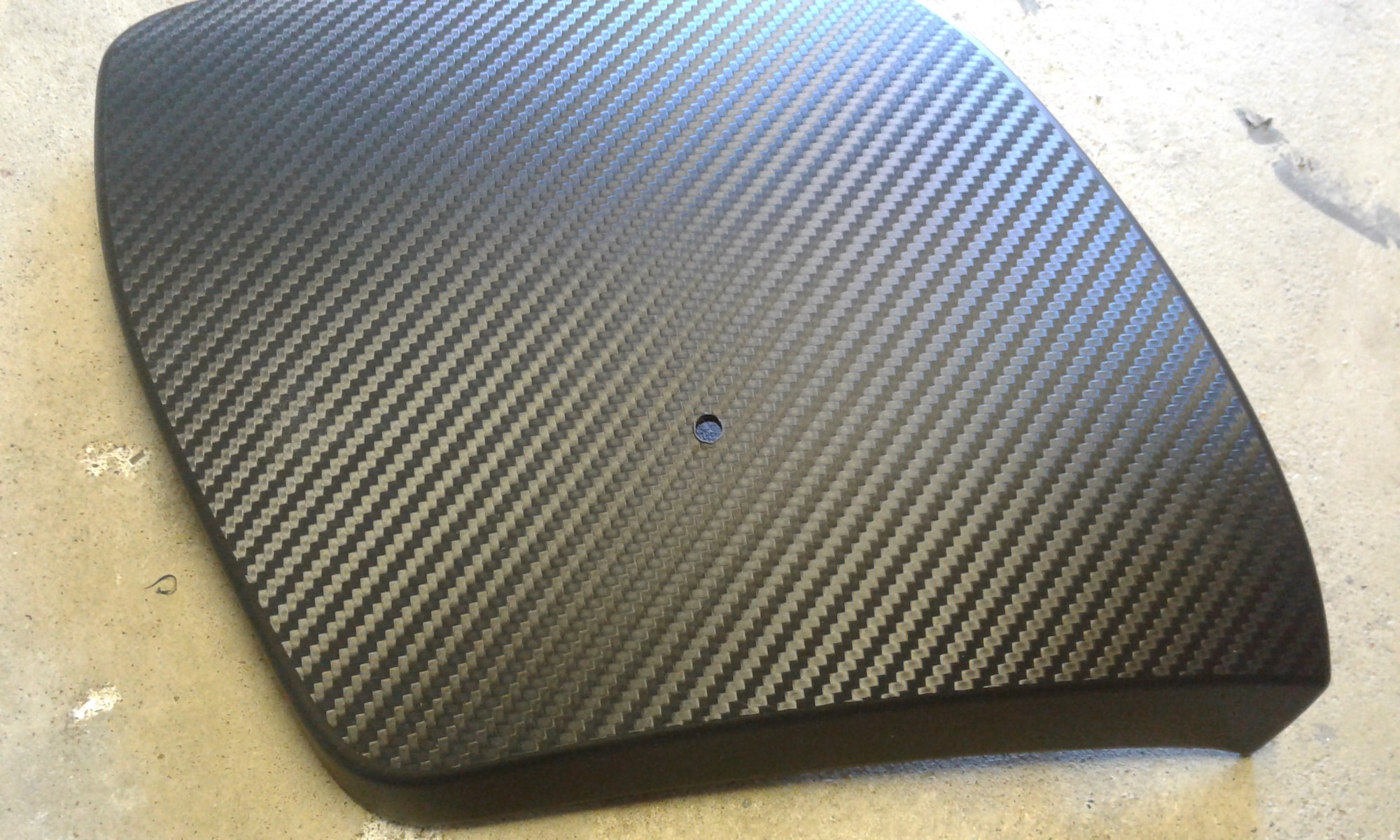

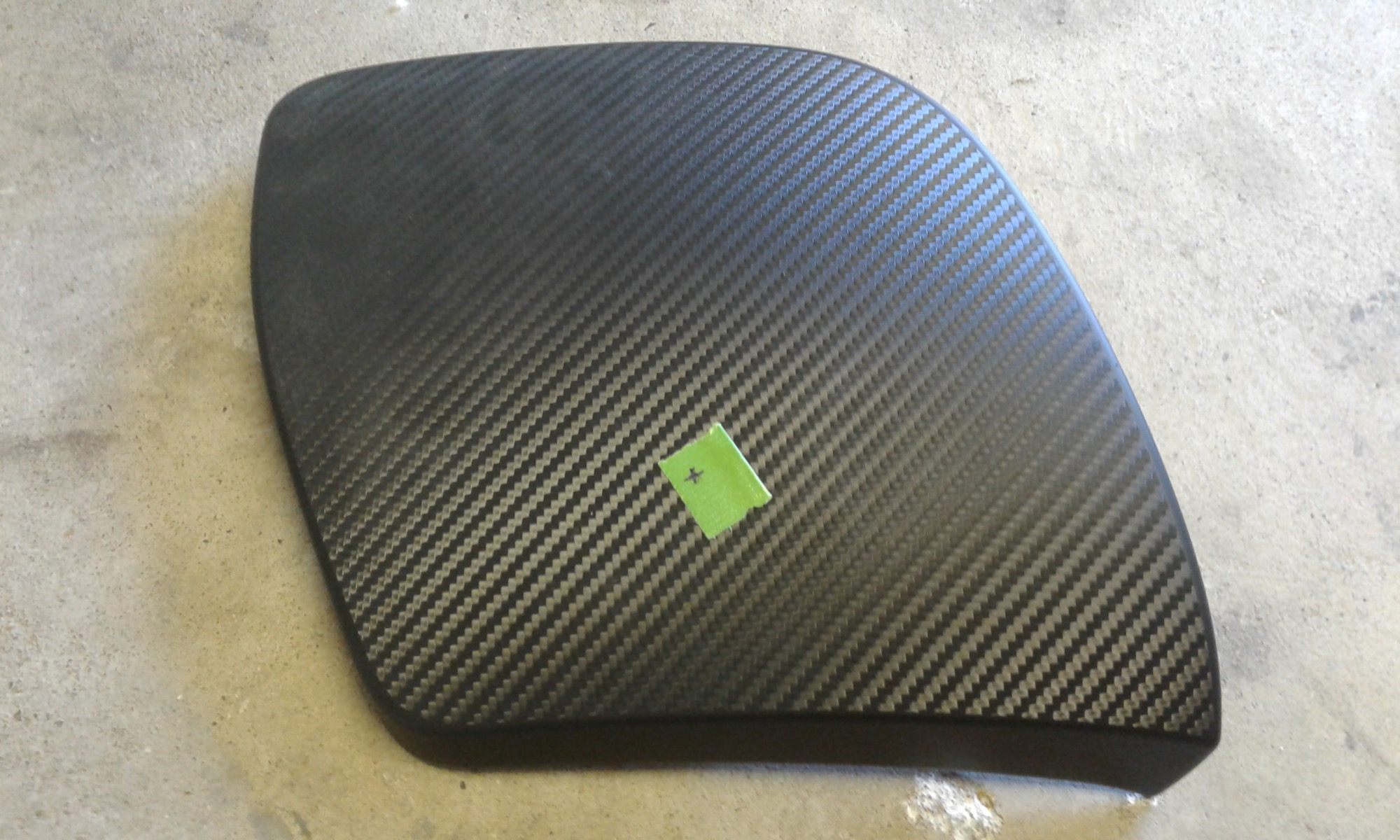

Deckel des rechten Handschuhfaches...dort soll er hin !



dort kommt er hin ! ... das Loch dokumentiert den festen Willen das Handschuhfach später nicht mehr ordentlich aufmachen zu können !

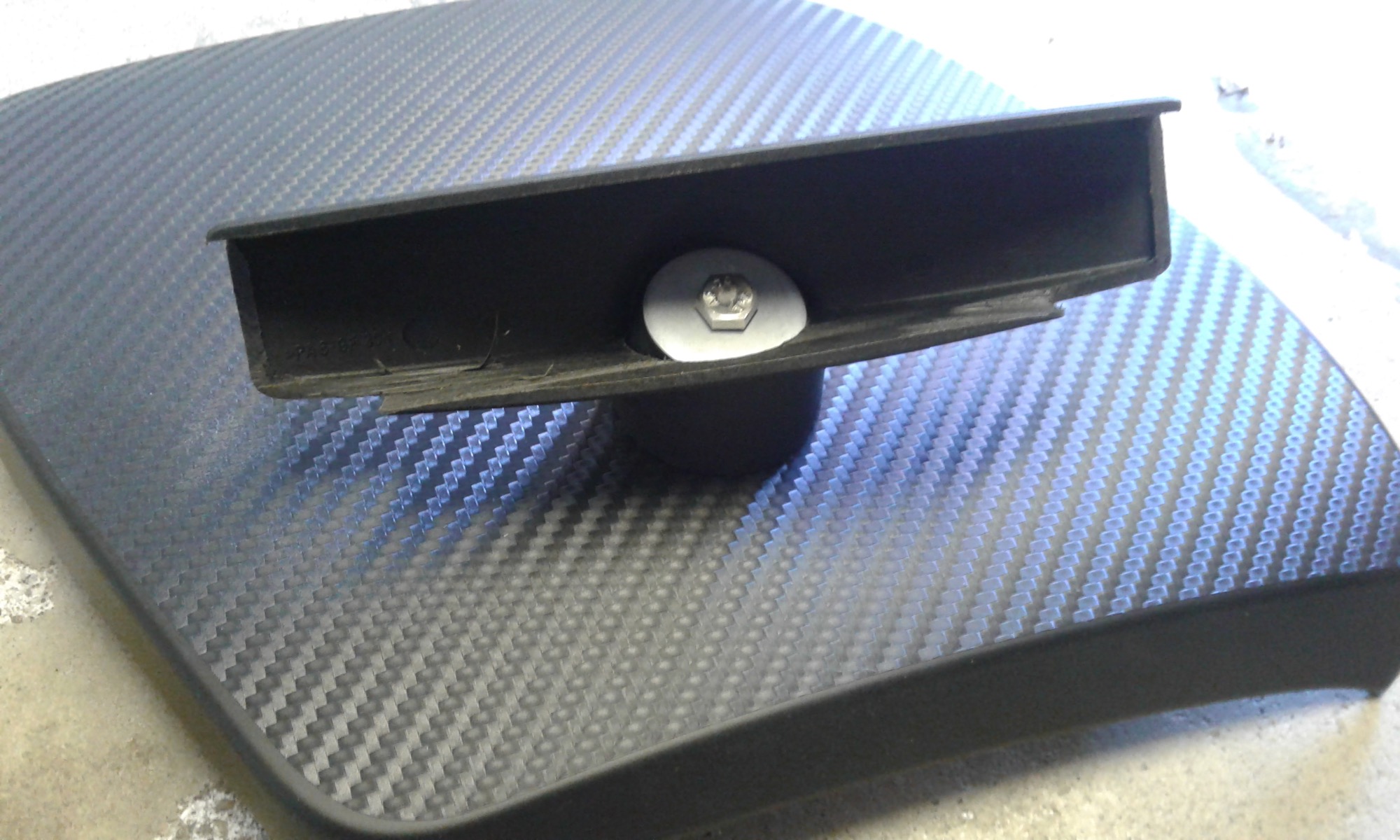

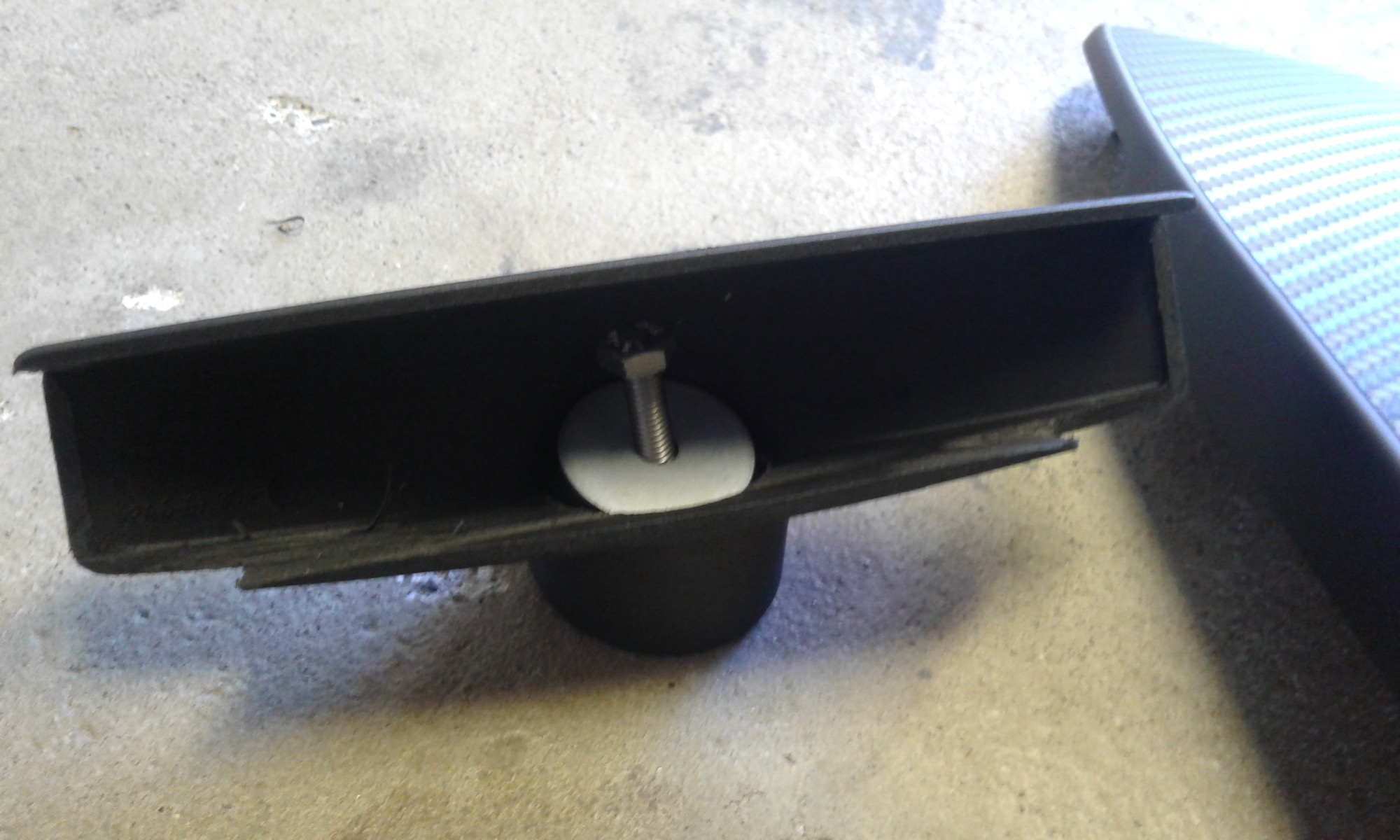

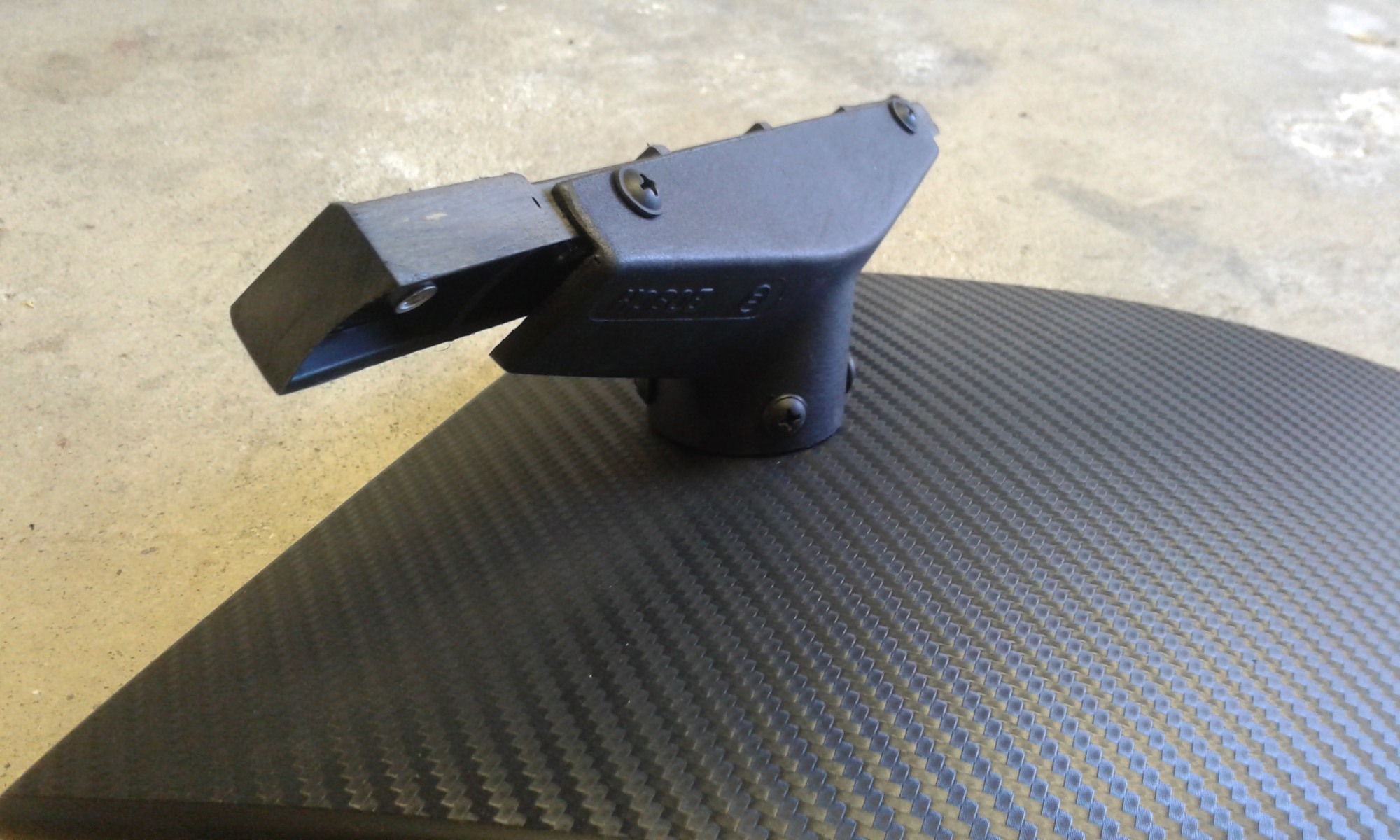

Nachdem ich die Staubsaugerdüse ein Stück gekürzt und den Winkel für ein gerades Erscheinungsbild geändert habe, steht die Düse nicht mehr so arg hoch da. Dann habe ich in den oben gezeigten Restekisten nach einem Gummilager gesucht, was genau in die Staubsaugerdüse passt....gefunden habe ich ein schön passendes Gummilagerchen mit einem Loch mittig. Darin steckt nun eine Schraube, die später durch das Loch im Handschuhfachdeckel gesteckt wird. Die große Unterlegscheibe liegt direkt auf dem eingesteckten Gummilager auf und verhindert später das Mitdrehen der Schraube beim Festziehen (denn da komme ich später nicht mehr dran)

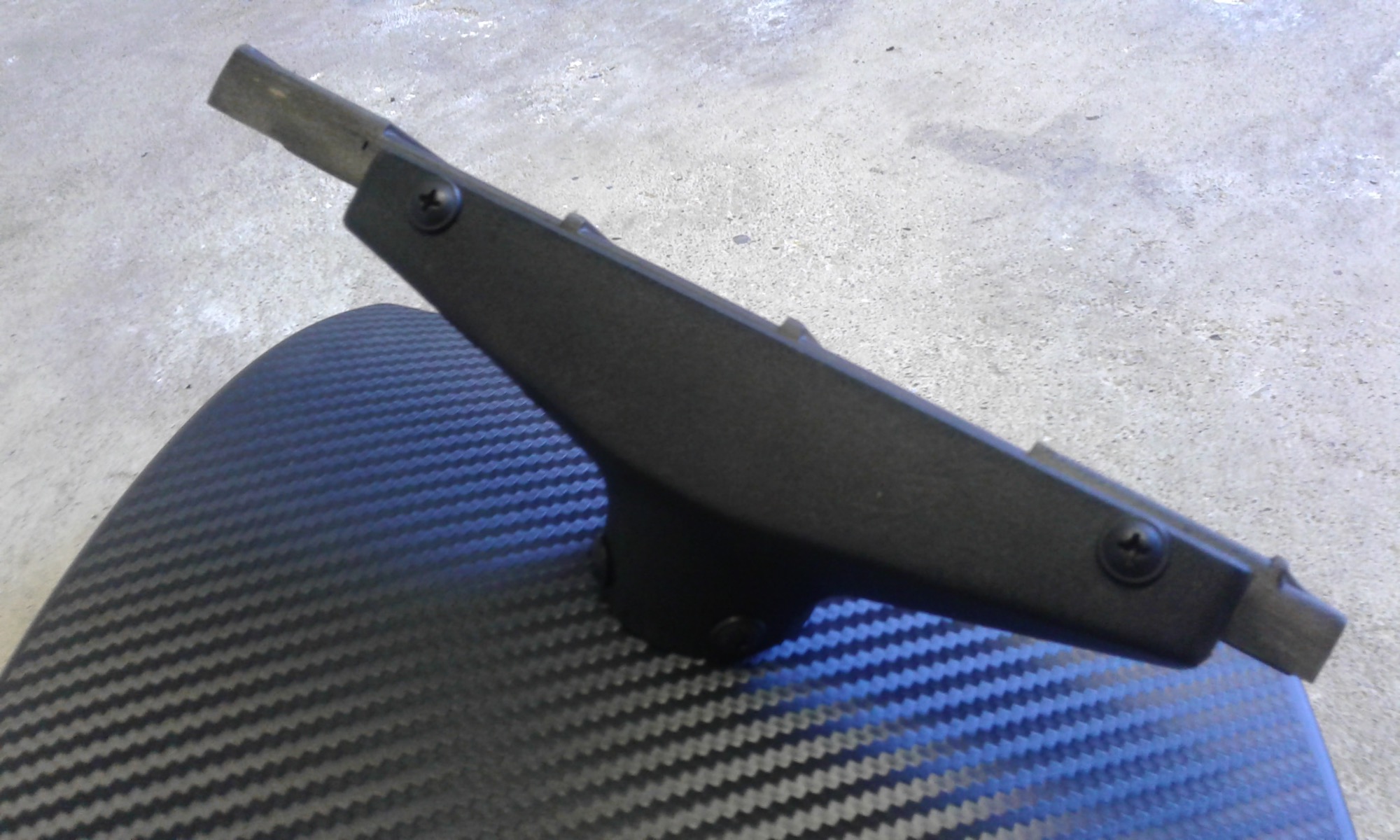

Aussehens-Test vor dem Schrauben

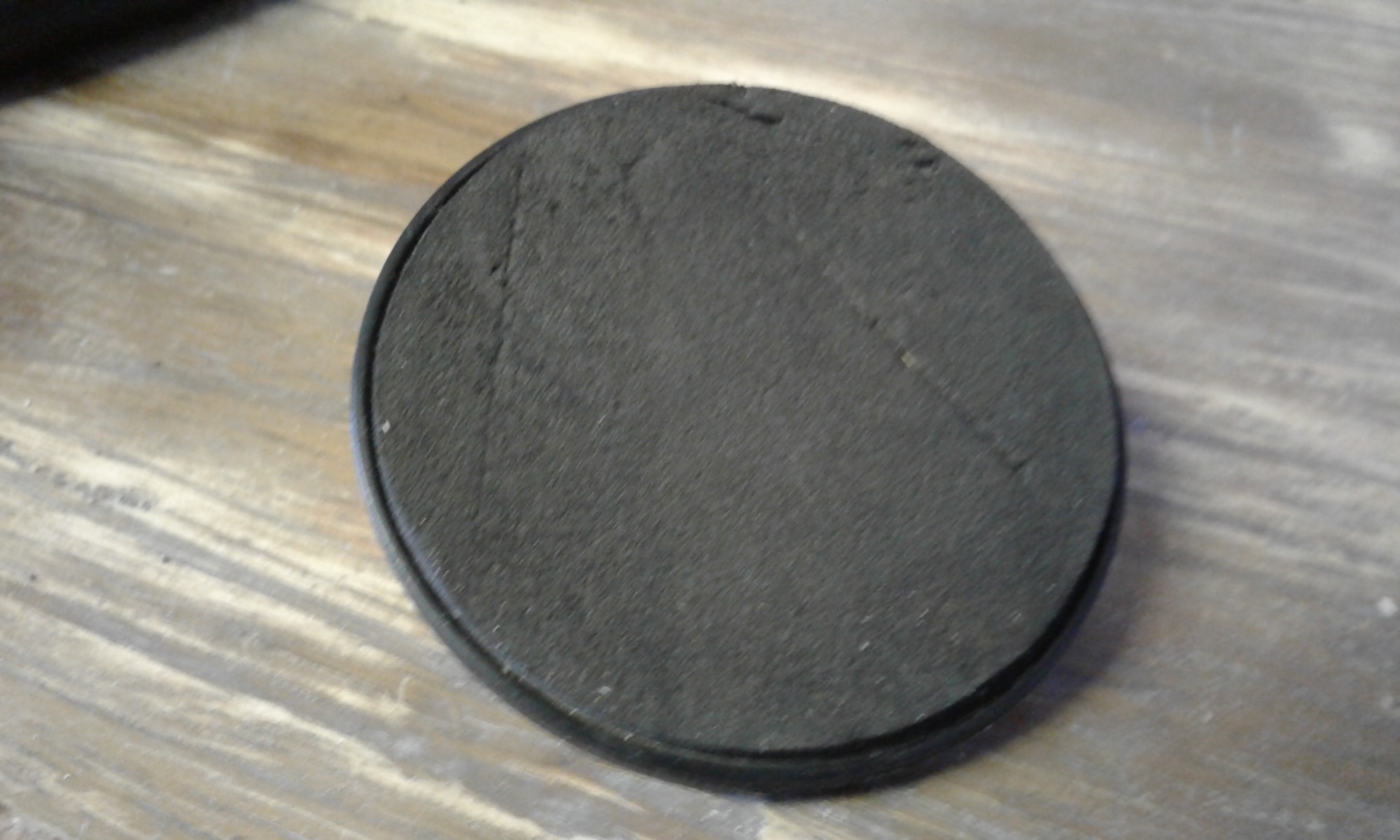

Damit ich einerseits den Deckel von unten stabilisieren und auch hier eine Möglichkeit des "Rutschlagers" umsetzen kann, suchte ich nach einer großen Scheibe mit einer dünnen Lage Moosgummi.

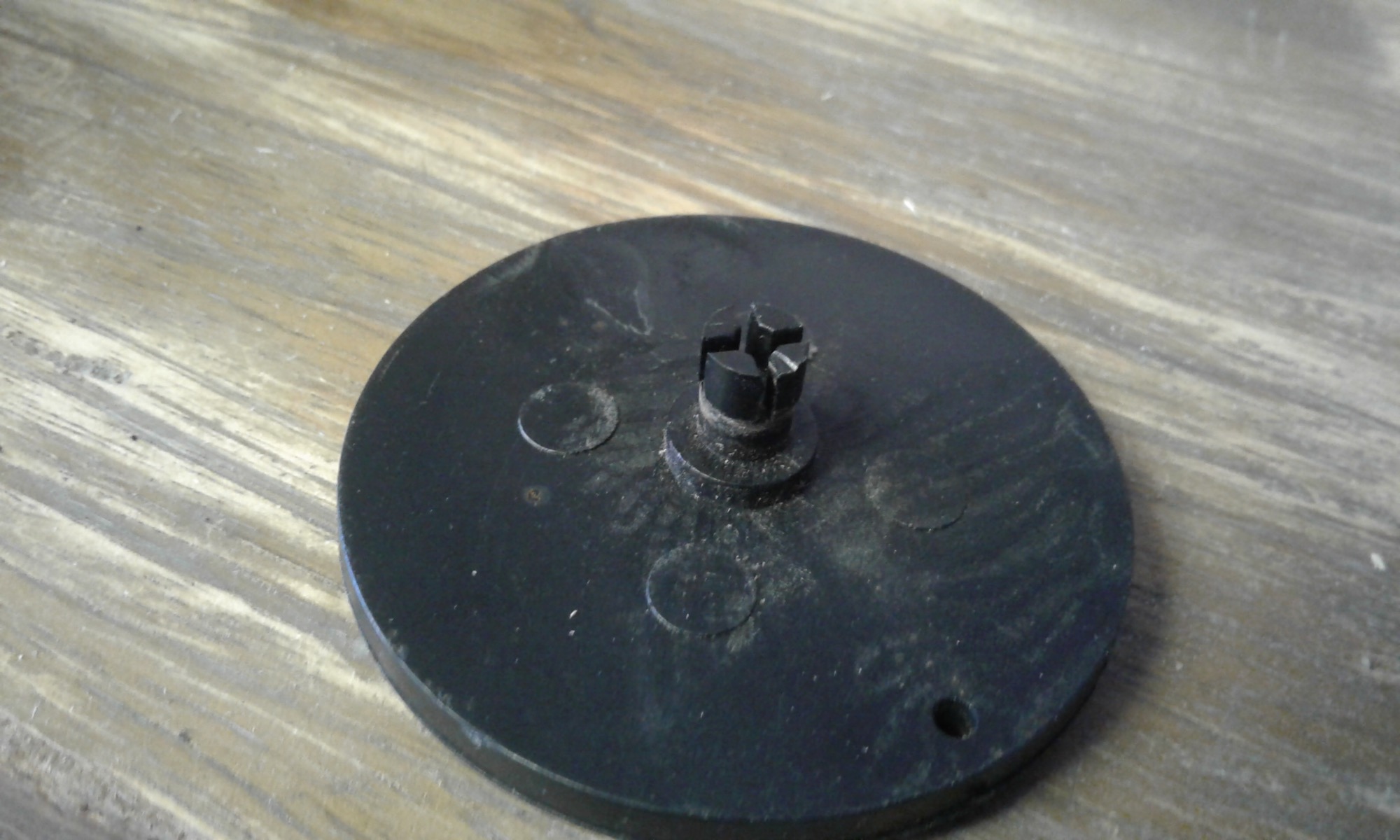

Gefunden habe ich eine etwa 5-6 cm große Plastikscheibe eines kleinen Möbelrollers (die kleinen Plastikdinger, auf denen das Verschieben von Möbeln leicht gehen soll; die haben oben drauf meist dieses Tellerchen, was sich drehen kann

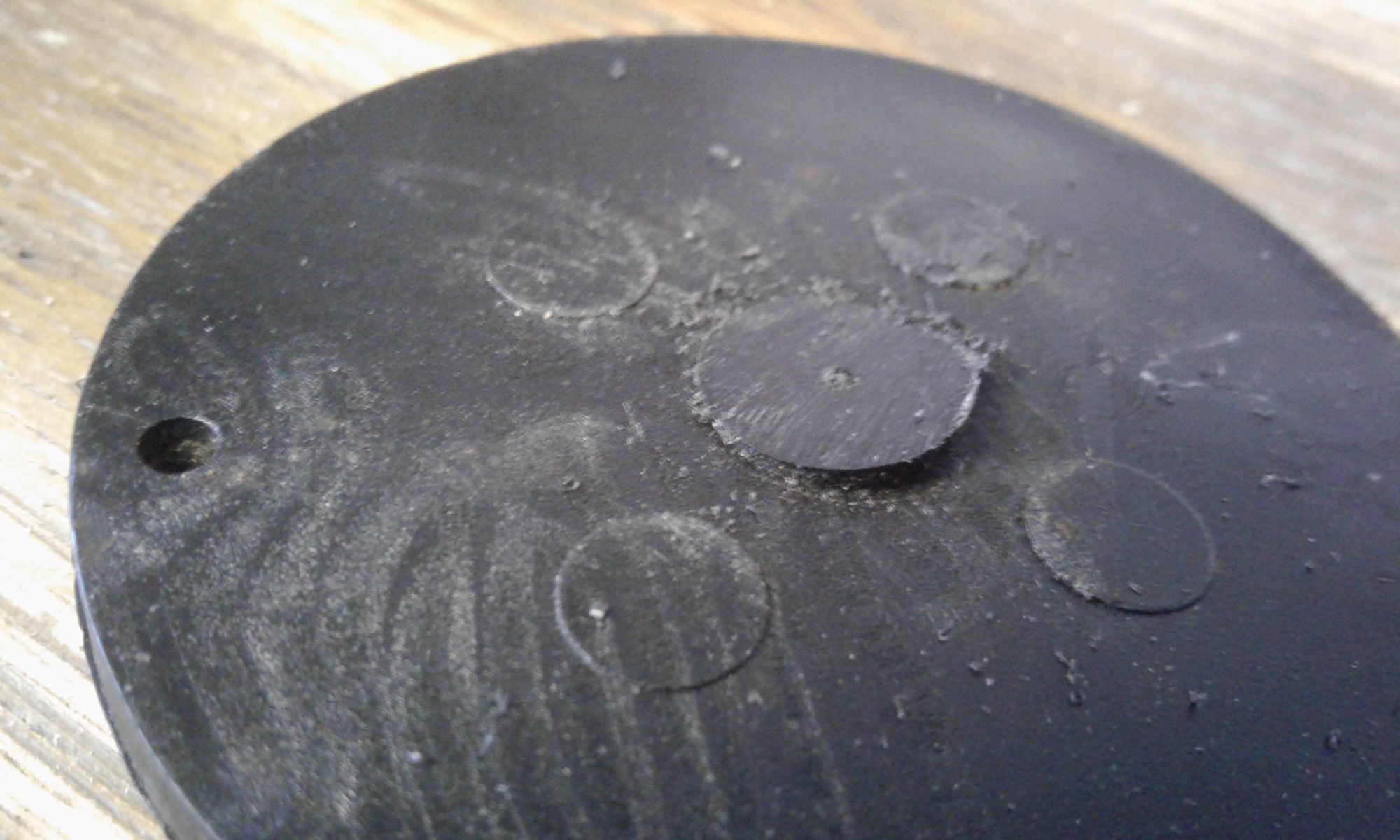

Knöppel abgeschnitten und später Oberfläche fein geschliffen und mittig ein Durchgangsloch platziert

Test für die Funktion der "Rutschverbindung" (sollte drehbar bleiben)

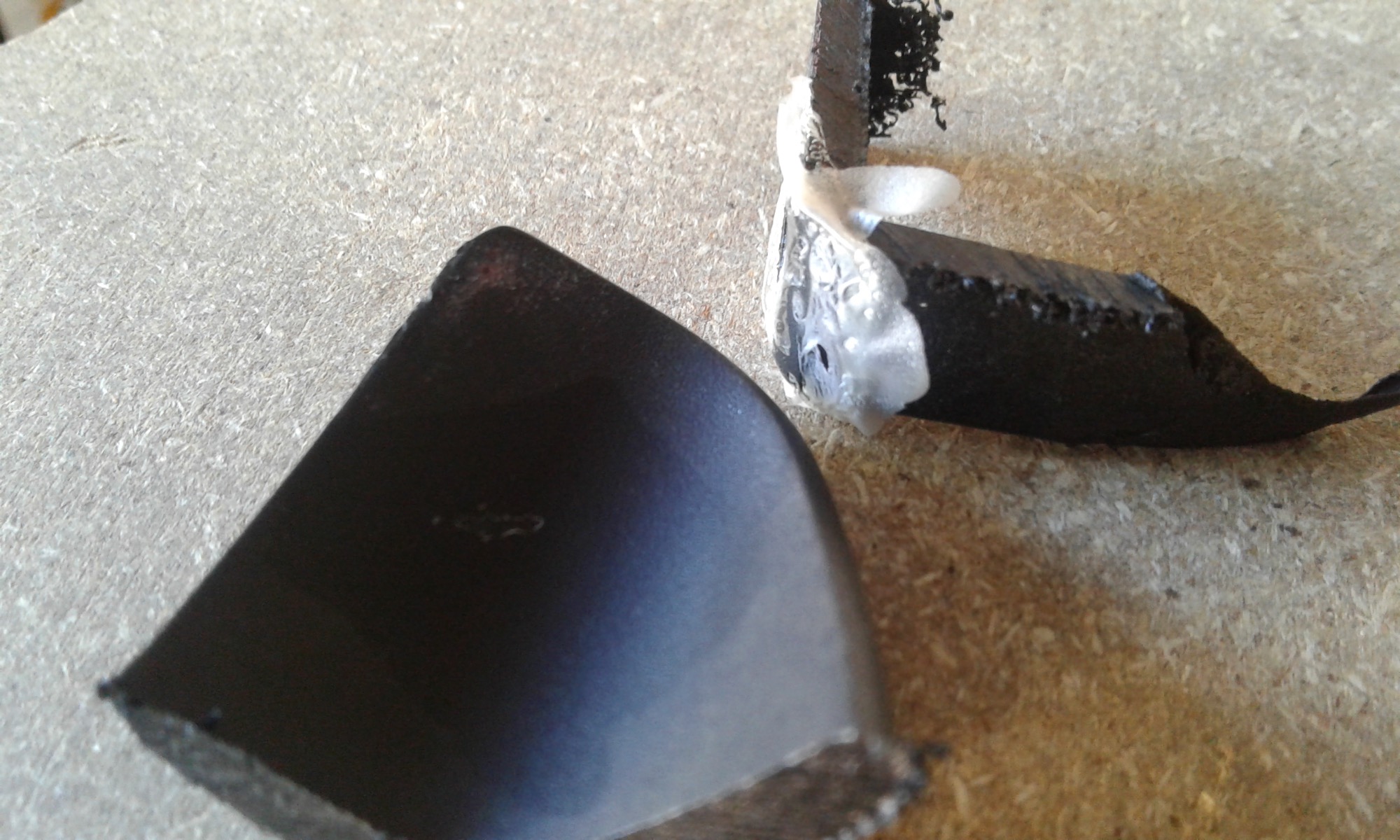

Bevor es an das Zusammenschrauben geht, teste ich an einem abgeschnittenen Rest-Teil:
geeignete Lochgröße und Haltbarkeit des Materials wird ermittelt (auch wenn ich mir da im Vorfeld nicht viel Sorgen gemacht habe)

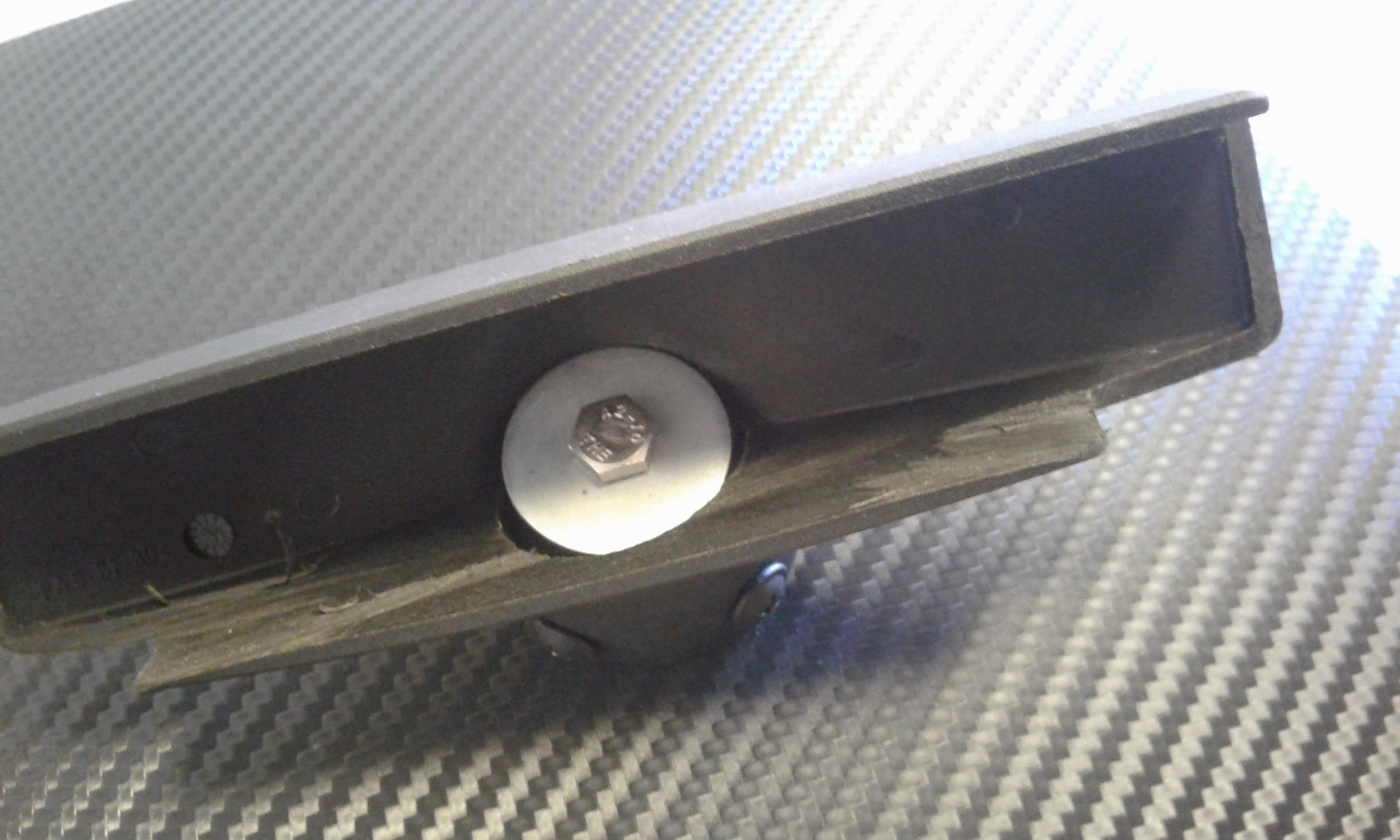

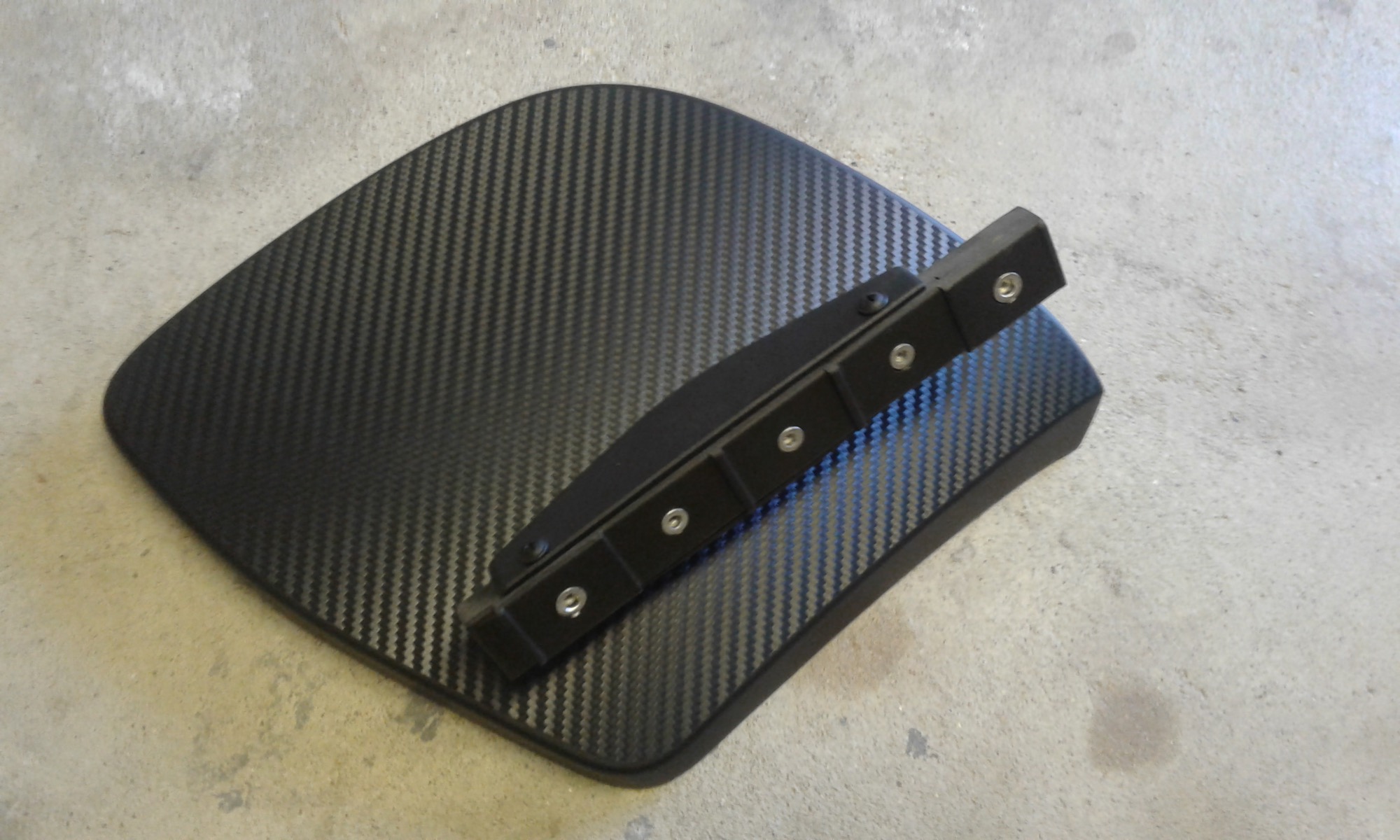

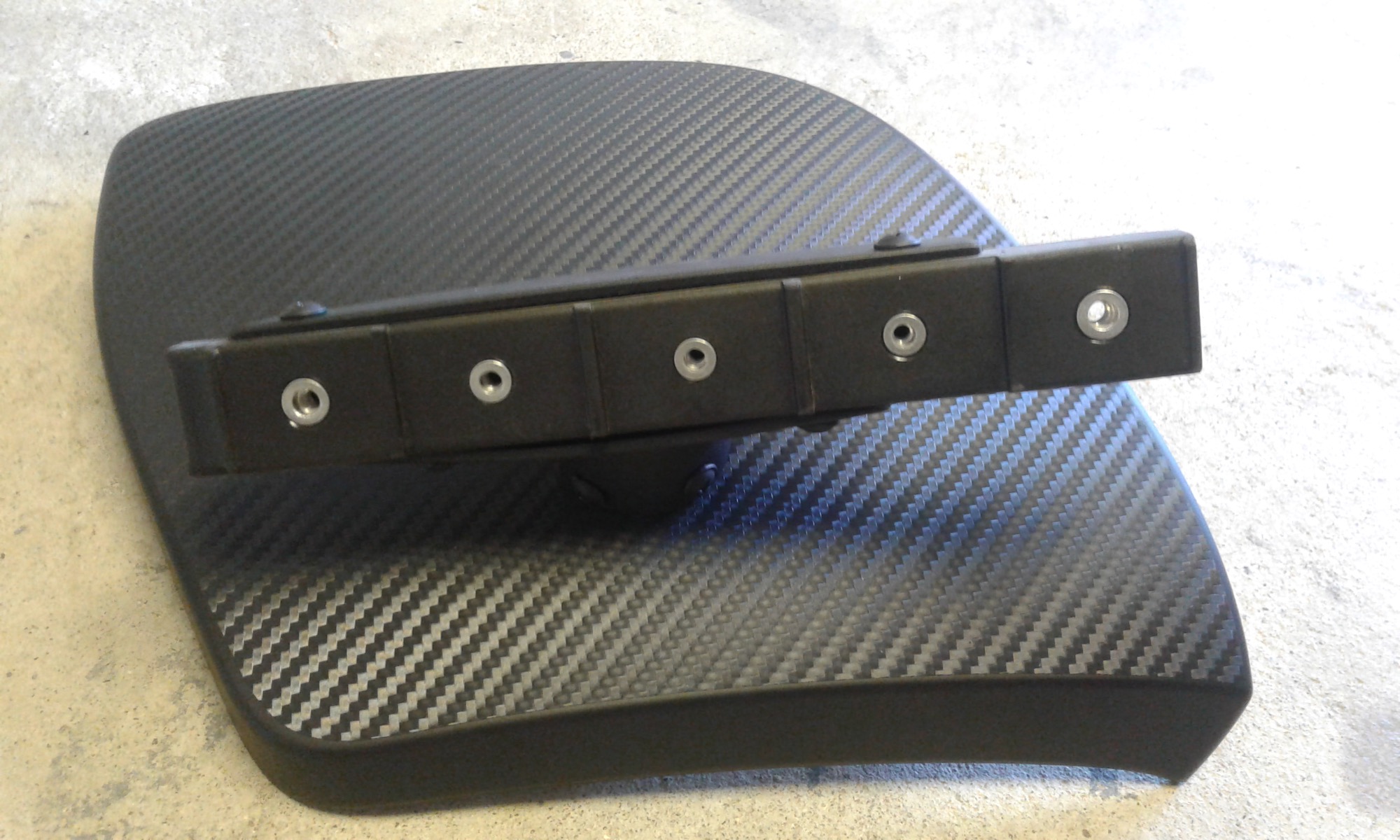

Fertig zusammen geschraubt schaut es jetzt so aus

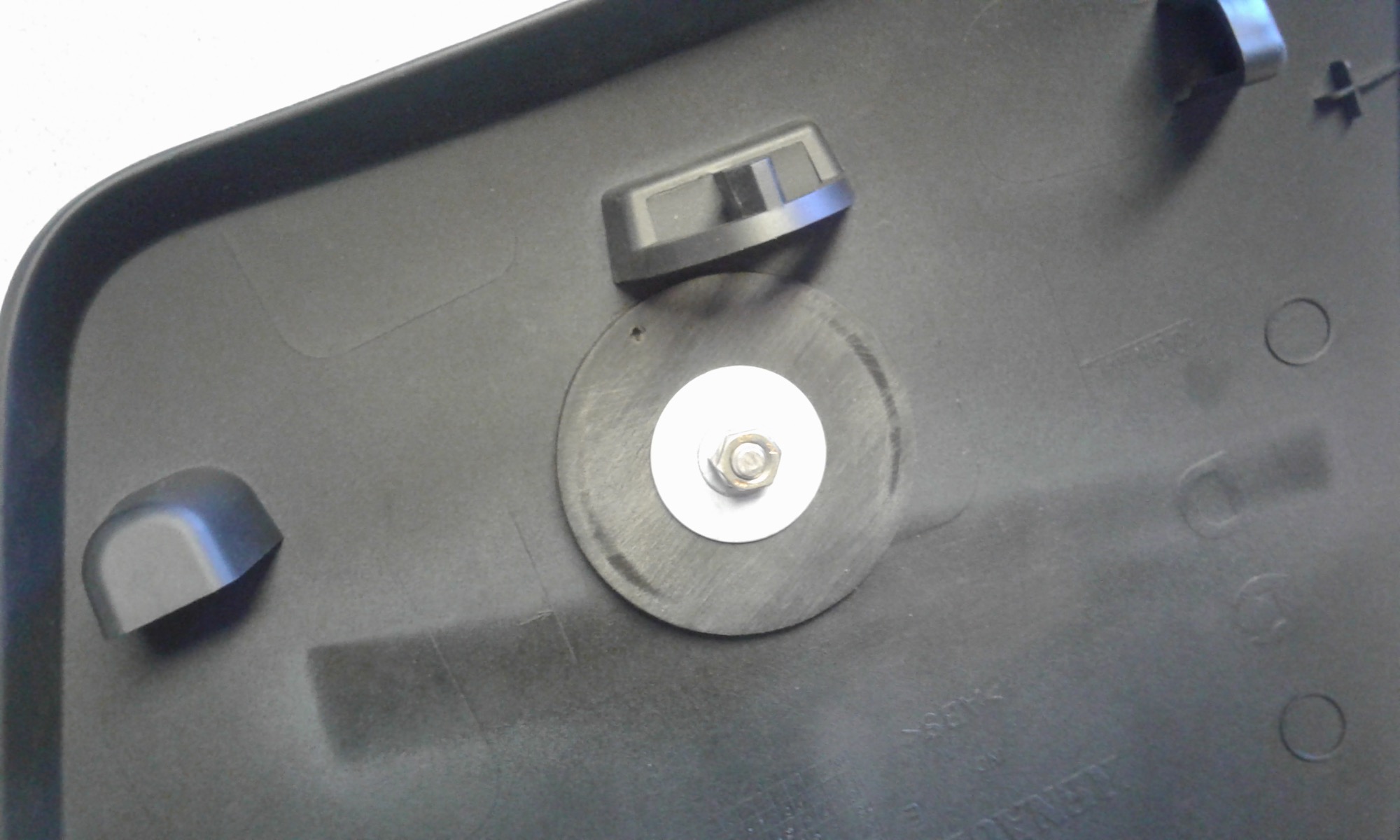

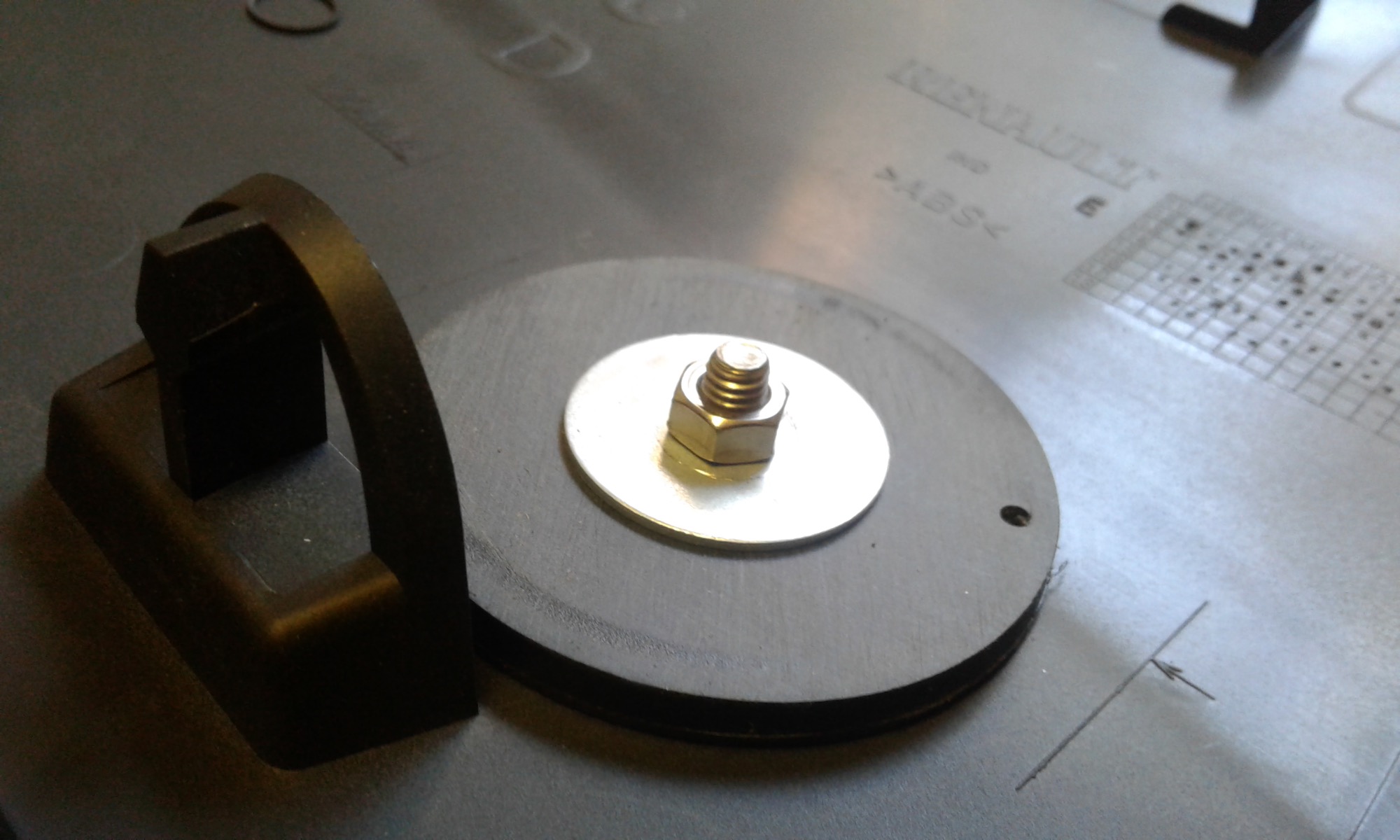

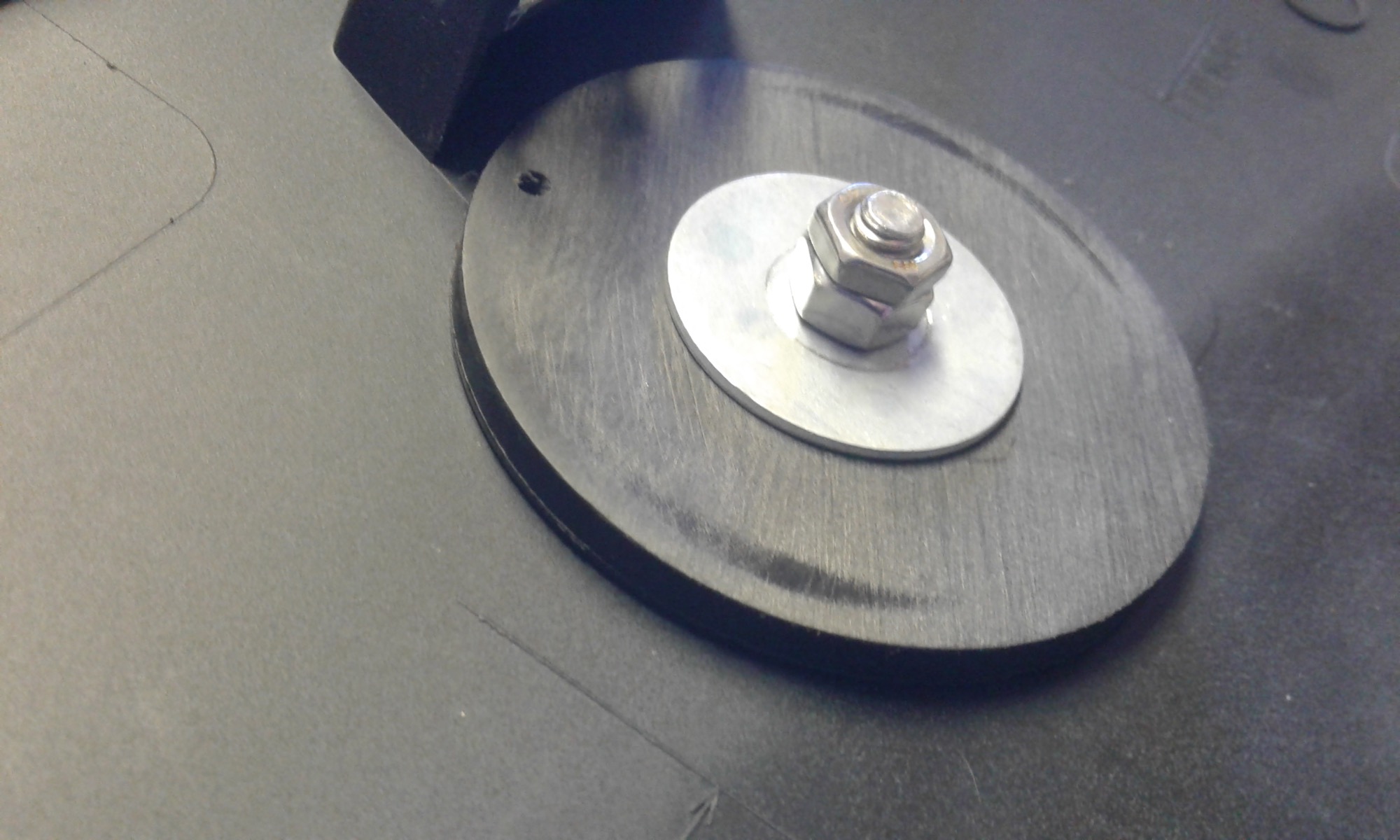

Damit sich meine "Rutsche" nicht löst, habe ich mit einer zweiten Mutter gekonntert

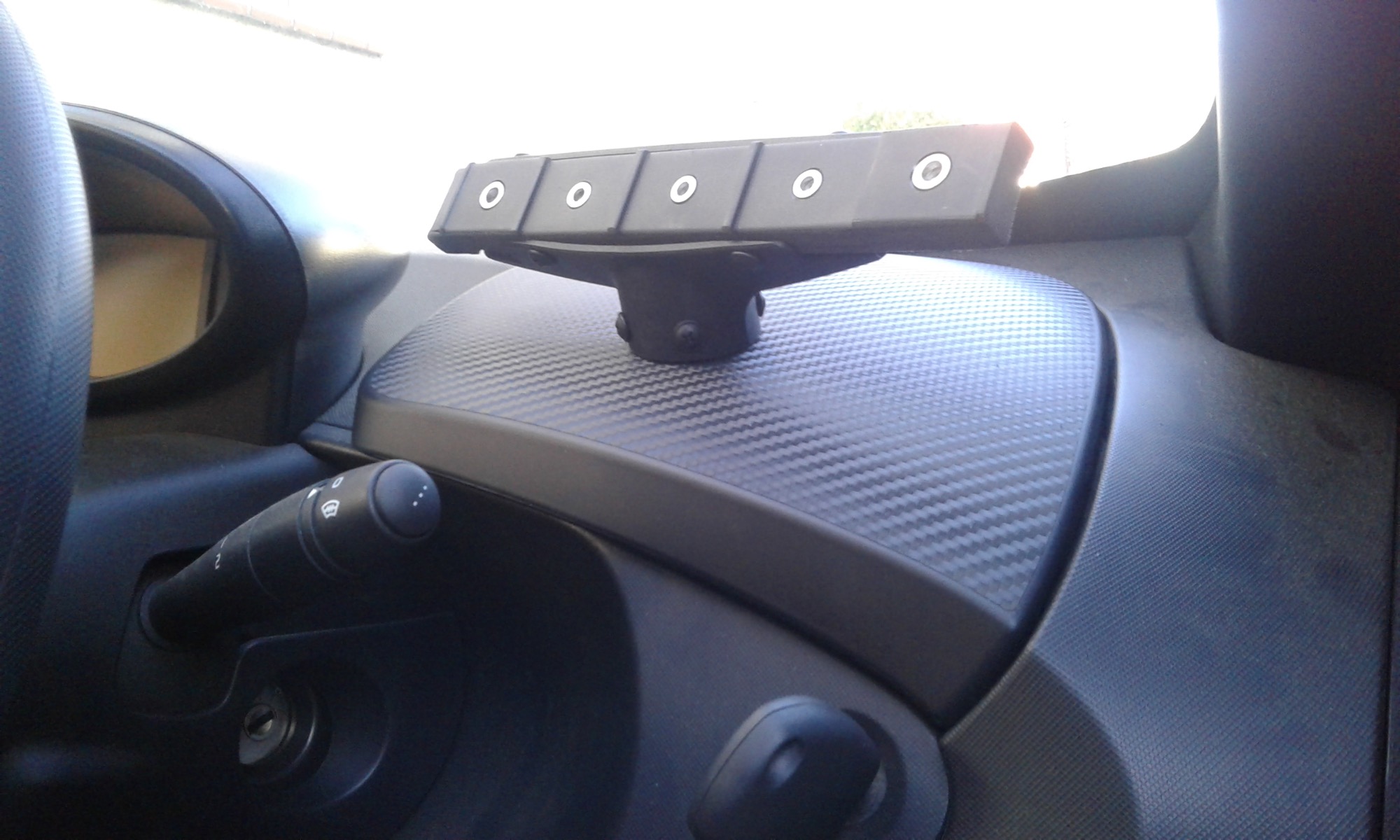

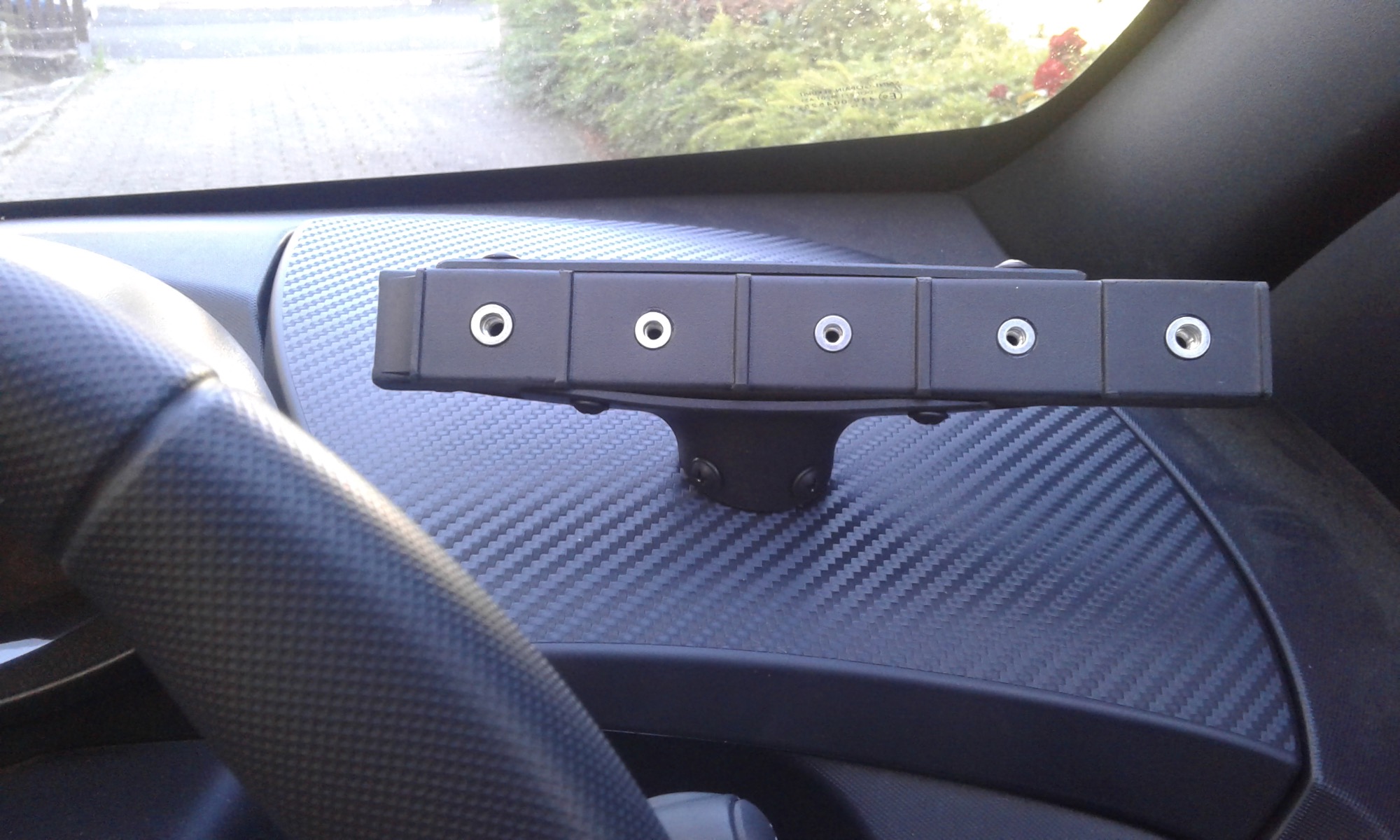

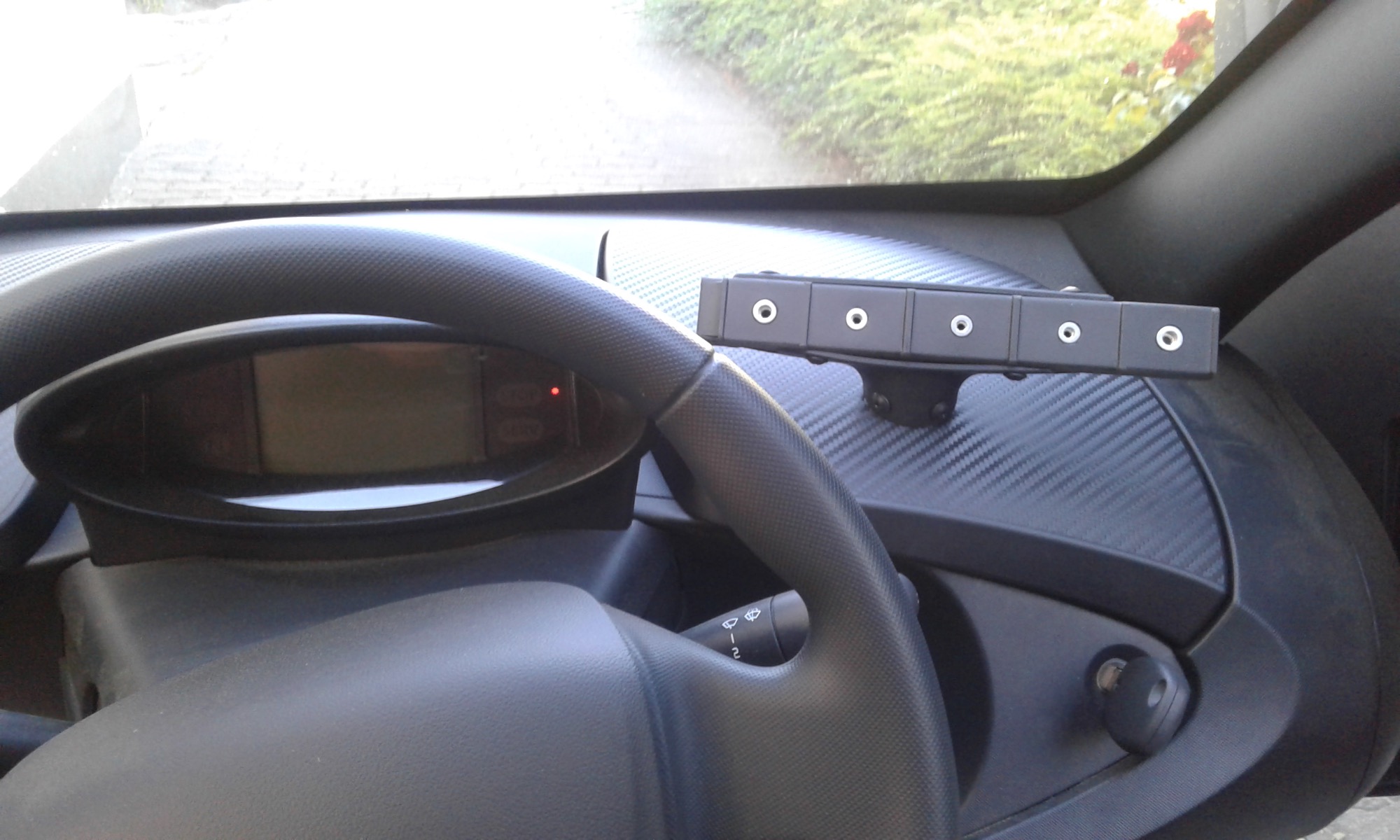

Eingebaut sieht das so aus

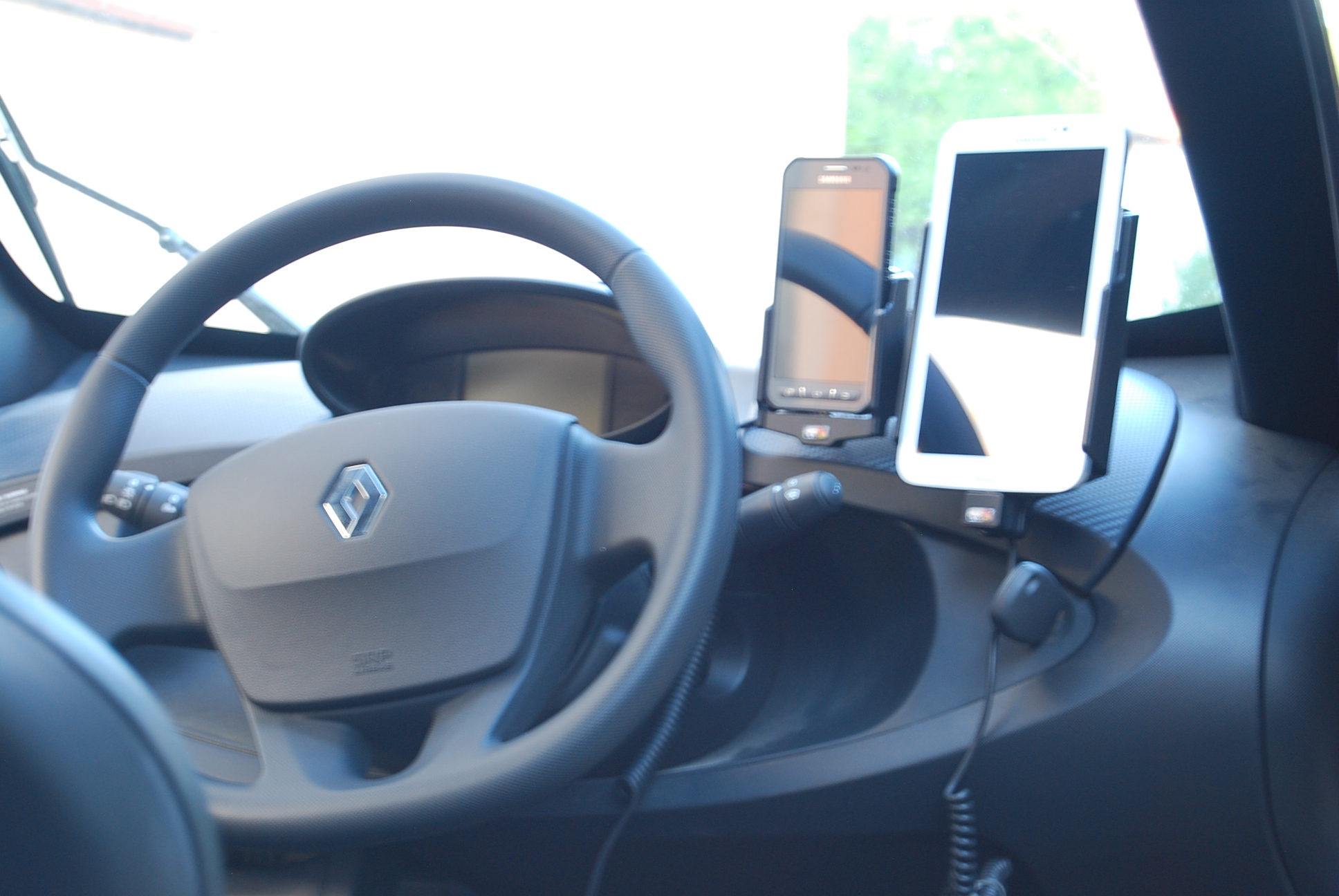

bestückt, aber noch nicht verkabelt, sieht das so aus





In den nächsten Tagen muss ich noch das Radio links mit dran basteln, die Scheibenantenne installieren und ein bis mehrere Löcher für die Kabel herstellen. Die werden in das rechte Handschuhfach geleitet, in dem ein kleiner Akku zur Stromversorgung installiert wird. In den Fußraum kommt dann noch eine Buchse, die das Aufladen des Akkus ermöglich wird.

Ja und dann kommen noch die Lautsprecher......

Gruß
Andreas

Bis jetzt hat sich herausgestellt, das die "Rutsche" gar nicht benötigt wird; ich kann beide Geräte in die Halter schieben ohne den NTRH verdrehen zu müssen....

Ganz coole Sache. Ich schick Dir nen Staubsauger und Du machst mir so ein Teil?
Originell und kreativ!

Coole Sache!!

Grüße aus Stuttgart

Ralf

Respekt, vor allem an den Inhalt deiner "Krabbelkisten"
Erinnert mich ein wenig an mein Innenspiegel-Projekt
