Frontscheibentausch - Upgrade auf beheizte Scheibe

Servus zusammen,

nachdem unsere Tochter auch im Winter auf ihren 45er Twizy angewiesen ist und dieser von Haus aus keine Scheibenheizung hat, haben wir heute eine neue, beheizbare Frontscheibe eingebaut. Hier ein paar Impressionen:

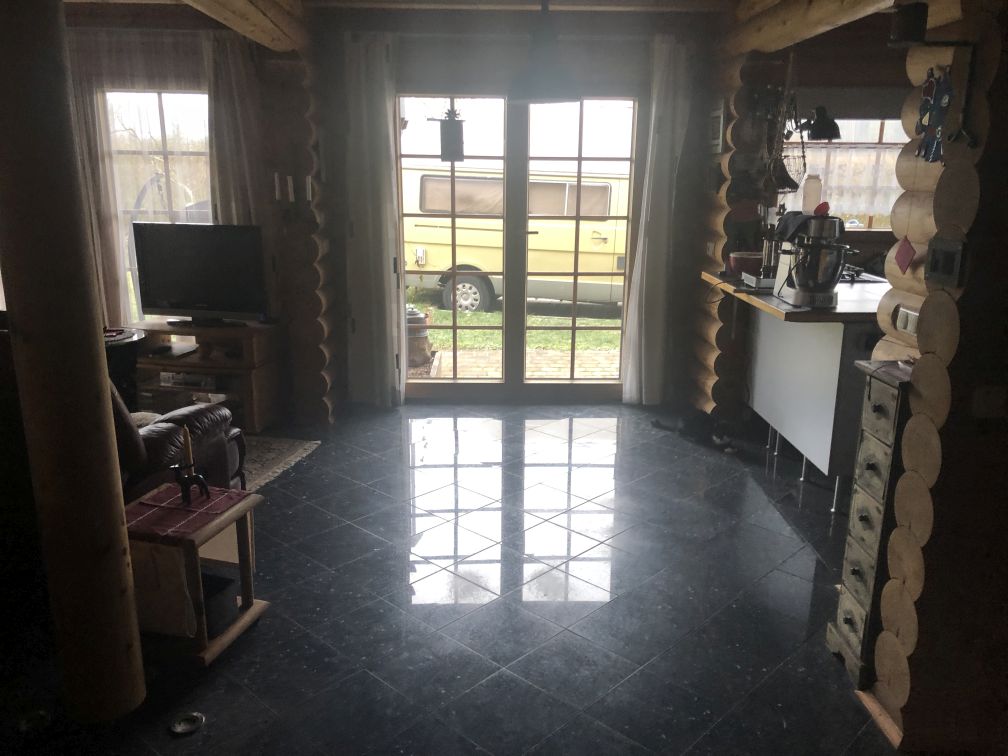

Vorbereitung des Operationssaales

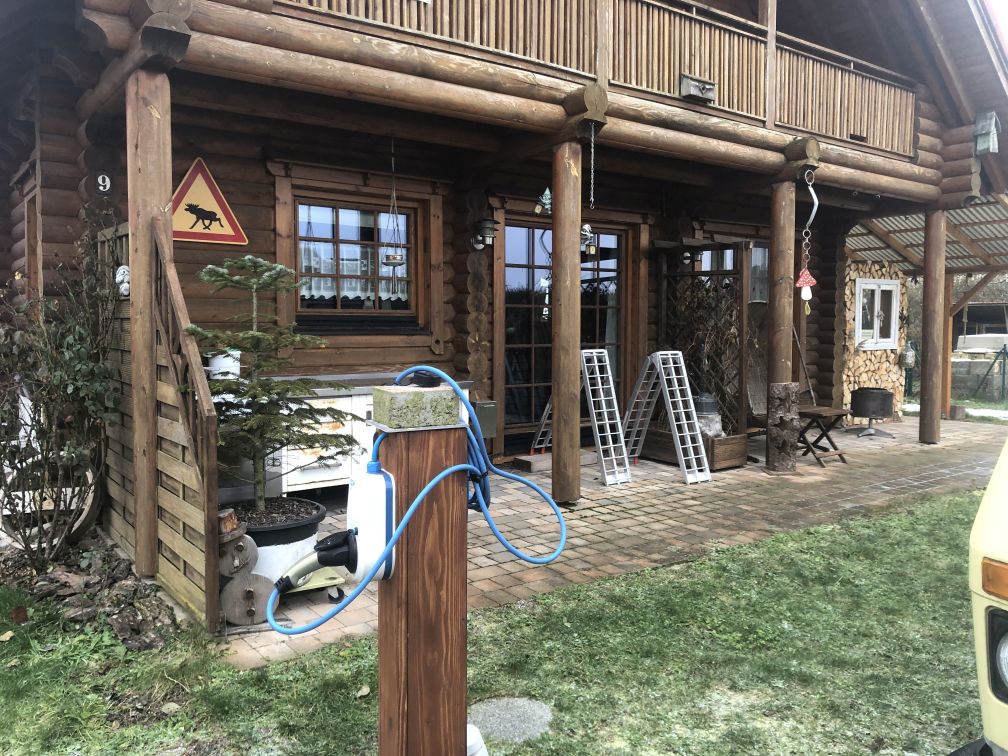

Hier muss er rein:


Passt!

Und der Kater hilft fleißig beim Saubermachen:

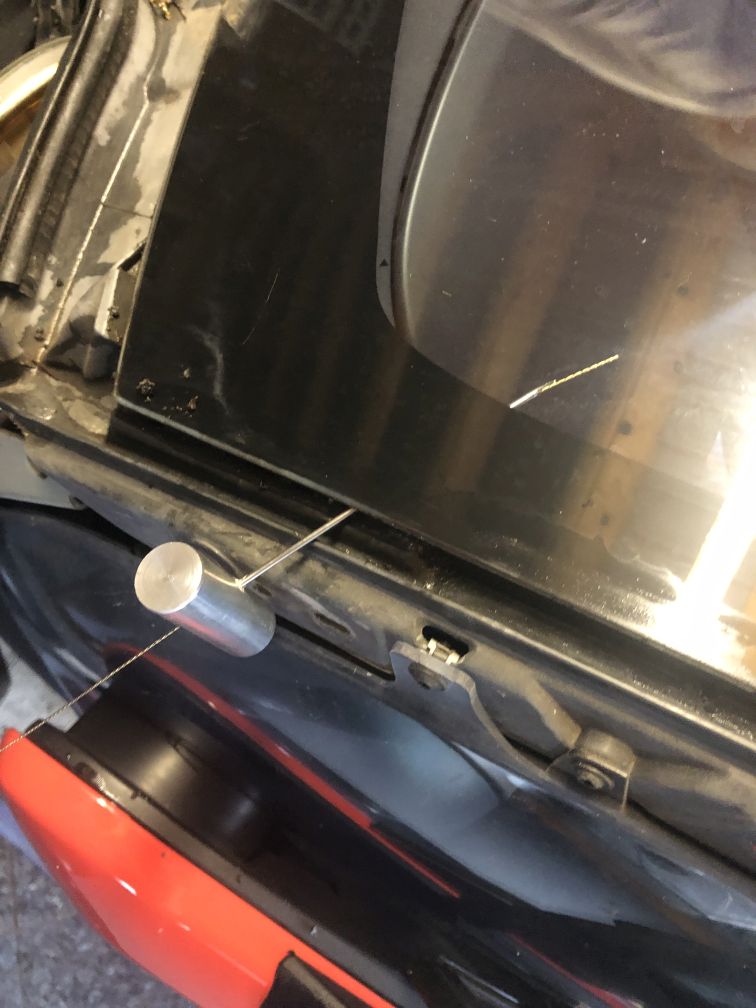

Schneiddraht durchstechen:

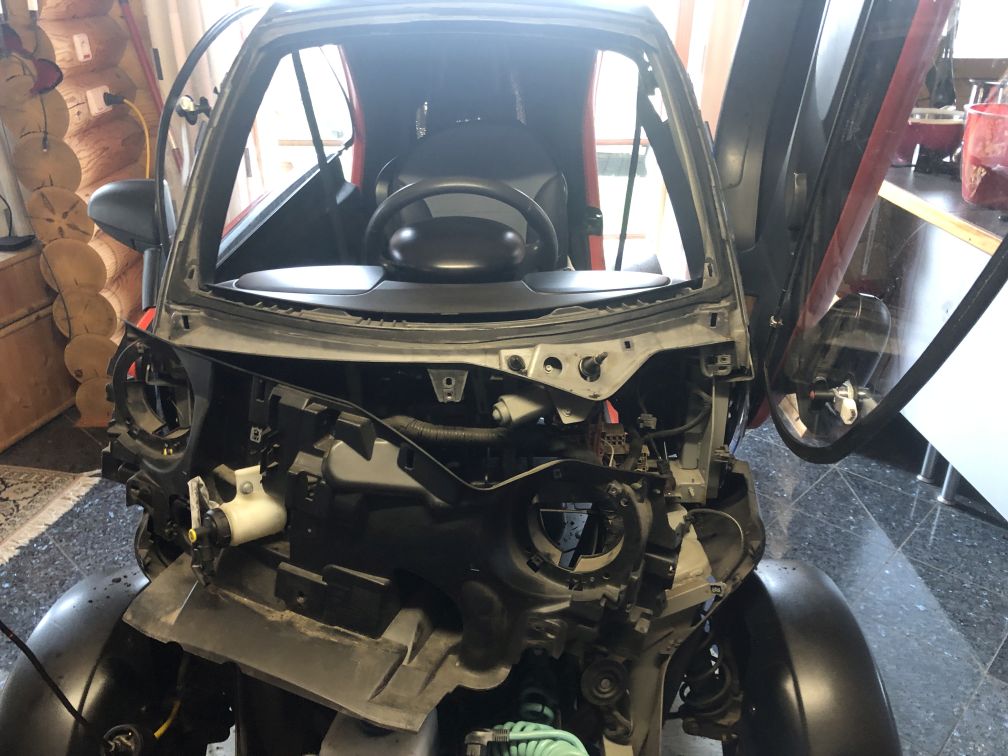

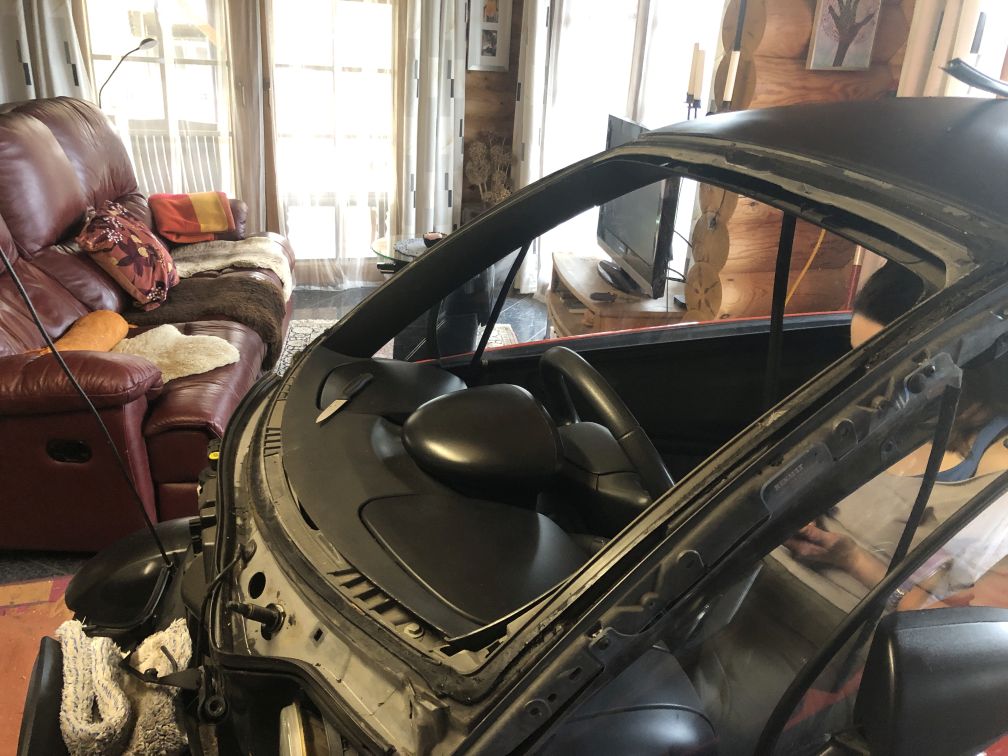

Und schon ist die Alte draußen:


Dann Kleberaupe zurückschneiden, Primern usw.. und um die Elektrik für die Heizung kümmern

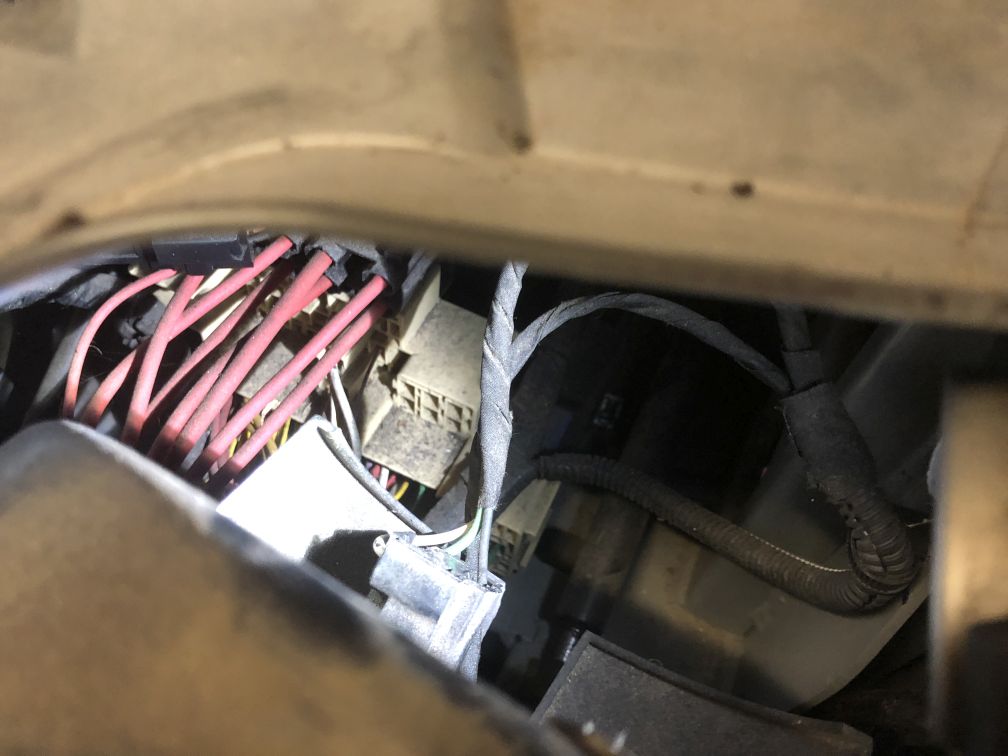

Bissel mehr muss nun doch noch weg, um an die Kabel zu kommen:

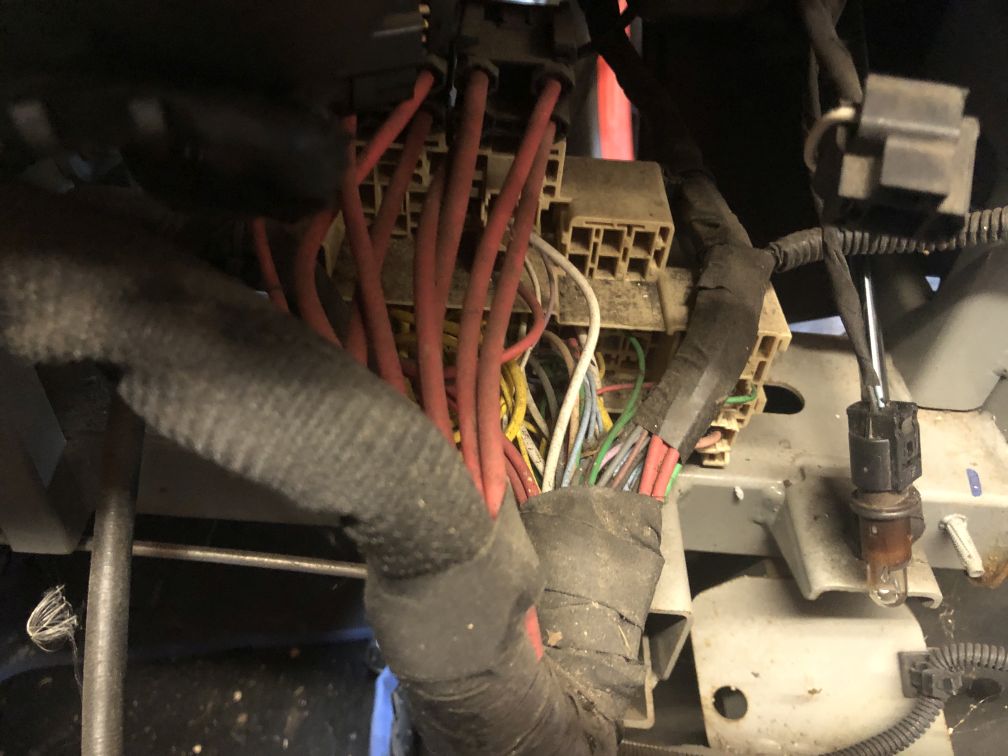

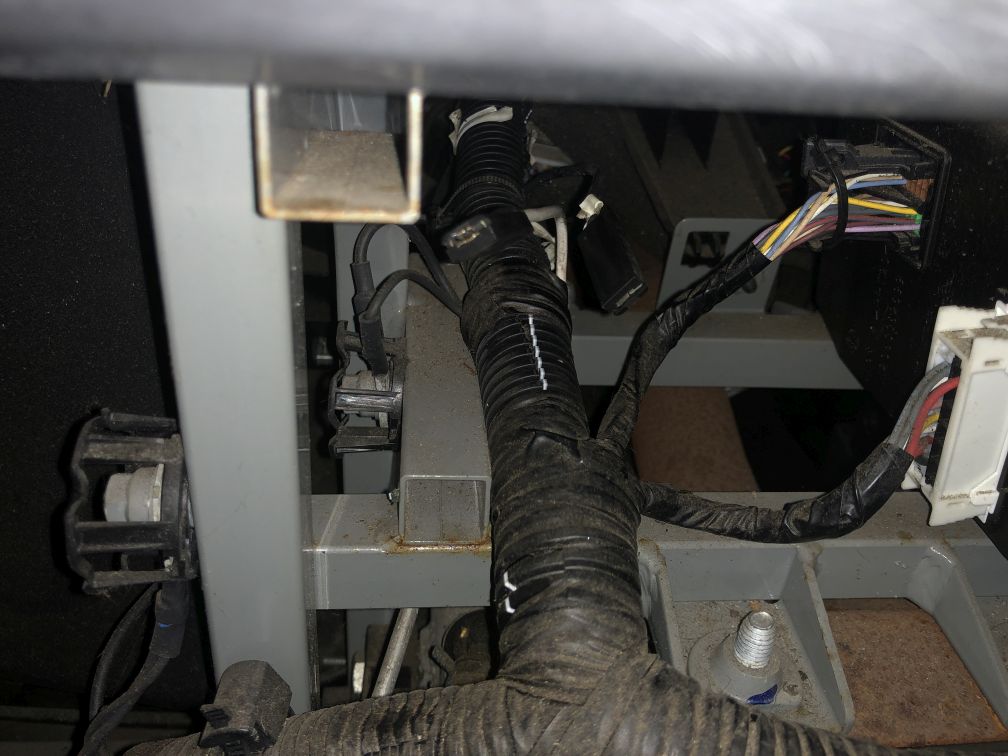

Glücklicher Weise sind die Anschlusskabel für die Heizung schon vorhanden, waren nur nach oben weggebunden:

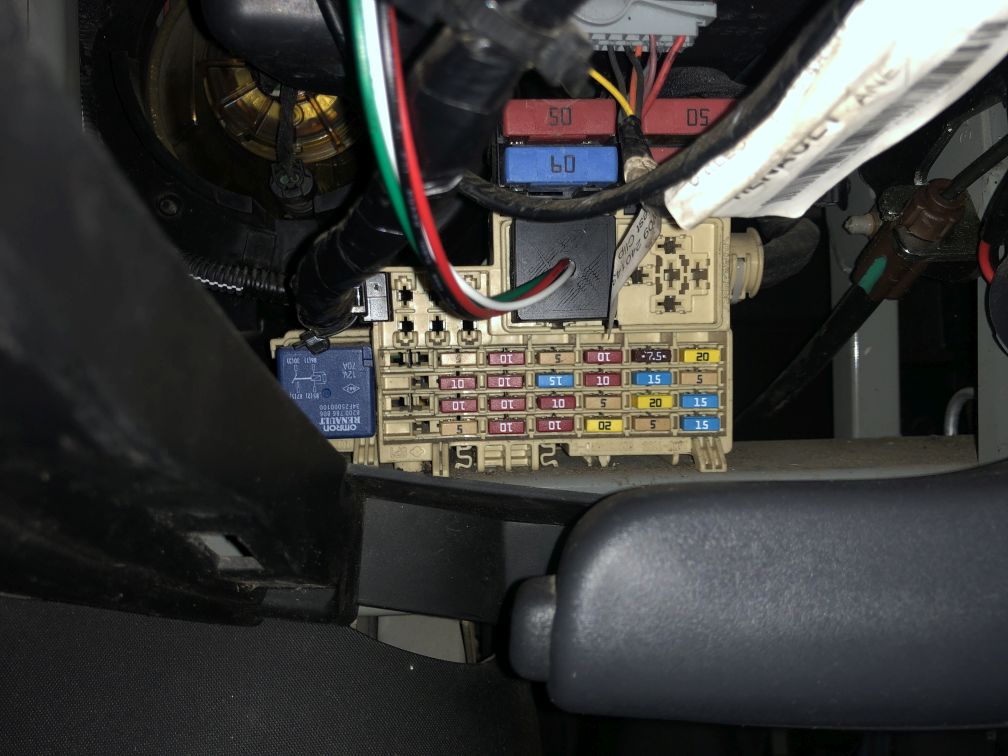

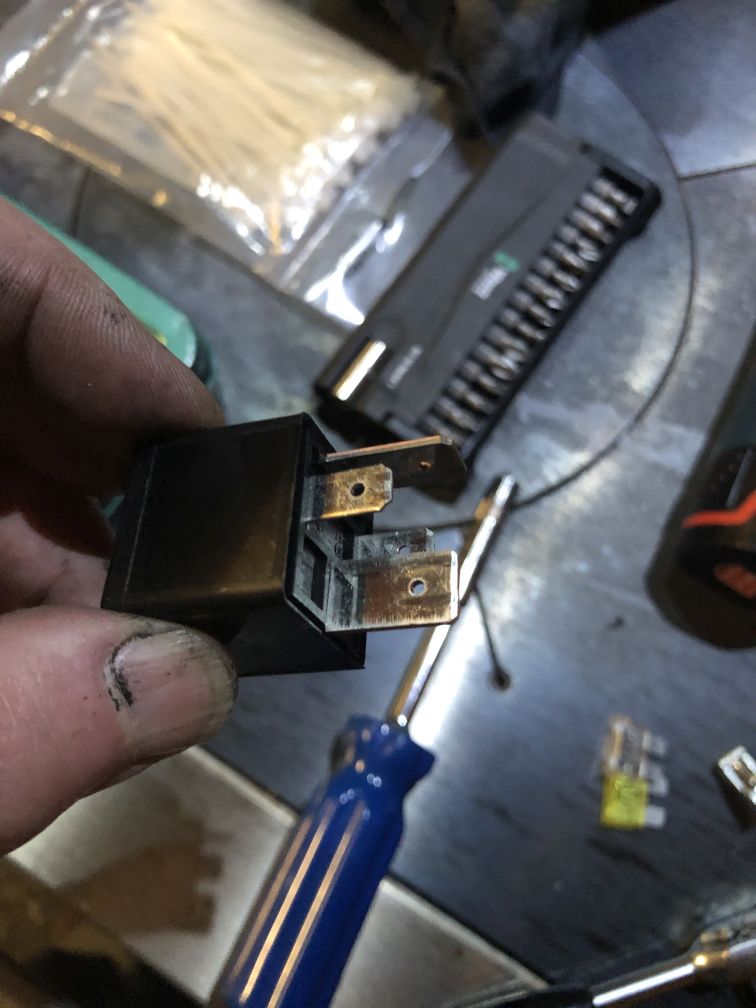

Das Relais durfte raus:


...und DAS dafür rein:


Und der passende Taster auch gleich mit:


Fertig

Fazit:

Der Ausbau der Scheibe ist sehr leicht möglich, wenn man sowohl außen, als auch innen die Verkleidungen rund um die Scheibe demontiert.
Ich hab die inneren erst dran gelassen, bin dann aber immer wieder mit dem Schneiddraht dran hängen geblieben.

Am meisten Zeit hab ich damit verbracht, Kabel zu verfolgen und zu messen. Grund: Ich ging davon aus, dass das Relais für die Scheibenheizung in den rechten Steckplatz der Zentralelektrik kommt - hier waren bei unserem Twizy allerdings überhaupt keine Kontakte drin - von den Kabelfarben laut Schaltplan passte allerdings alles auf das LINKE Relais, welches auch bereits gesteckt war. Dieses hatte aber statt der erwarteten 6,3mm Kontakte welche mit 9,5mm! Somit konnte ich es erst nicht glauben, dass dies das Scheibenheizungsrelais sein sollte. Erst nachdem ich den Großteil der am Relaissockel ankommenden Kabel durchgemessen hatte, war klar: Das hier MUSS das SCHEIBENHEIZUNGSRELAIS sein! Und hier war ja bereits ein Relais gesteckt, obwohl der Twizy noch nie eine Scheibenheizung hatte.

Ich hab das neue Relais von @Cherry in diesen Platz gesteckt - obwohl es nur 6,3mm Kontakte hatte und alles hat wie erwartet funktioniert Wird schon halten, sonst muss ich das Cherry-Relais entsprechend auf breite Kontakte löten.

Also, ich hab ehrlicher Weise den ganzen Tag gebraucht. Wobei natürlich viel Zeit zum Aufwärmen des bitterkalten Twizys drauf ging und auch einiges an Zeit zum Saubermachen, entsprechende Präperation Esszimm... äh... Werkstattbereiches.

Bin gespannt auf die erste Test-Abtauung!




Schöne Grüße

Stefan

Du hast jetzt nicht wirklich Deine Frau überreden können....
Oder hast sie den Tag auf Wellness nach Bad Windsheim geschickt

Das fiel mir auch schon auf, dass der Sicherungskasten in den Twizys nicht durchgehend gleich belegt und bestückt ist...
Irritierend ...

TwizyChrisy schrieb: Du hast jetzt nicht wirklich Deine Frau überreden können....
Oder hast sie den Tag auf Wellness nach Bad Windsheim geschickt

Ich hab ihr den Kleinen sogar reinfahren lassen

…zu zweit gehen manche Arbeiten zudem viel besser! Alleine hätte ich mir beim Reinheben der neuen Scheibe ziemlich schwer getan.

Da habe ich eine Frage: Hat der 45er-Twizy ein normales Kennzeichen und kein Versicherungskennzeichen gehabt? Bei einem Fahrzeug mit normalen Kennzeichen geht man davon aus, dass es (zumindest in Ortsbereich) kein Verkehrshindernis ist.

ad peter schrieb: Da habe ich eine Frage: Hat der 45er-Twizy ein normales Kennzeichen und kein Versicherungskennzeichen gehabt? Bei einem Fahrzeug mit normalen Kennzeichen geht man davon aus, dass es (zumindest in Ortsbereich) kein Verkehrshindernis ist.

Mit einer "Freiwilligen Zulassung" bekommt man normale Kennzeichen, ebenso eine "Zulassungsbescheinigung Teil 1 (Fahrzeugschein)" und kann dann die THG-Quote beantragen.

Hi Stefan!
Hab ein paar Fragen:
Vielleicht kannst Du mir bitte genaue Angaben: Firma, genaue Bezeichnung… geben,
damit ich das auch besorgen kann.
1. was ist das für ein Schneidedraht? Einfach nur Draht? Wie dick? Unbeheizt?
2. wo bekomme ich den Schaltplan her?
3. wo ist Dein Kater im Thread? („Anhang wurde nicht gefunden“)
4. was ist das für ein Taster?
5. was ist das genau für ein Relais?
6. Primer/Kleber?
Nur wenn es erlaubt ist gerne L.inks dazu.
DANKE!!
LG Carsten

Hier der Beitrag für Relais und Co
www.twizy-forum.de/projekte-twizy/89168-...tz-fuer-scheibenheizungsschalter?start=0

User2001 schrieb: 3. wo ist Dein Kater im Thread? („Anhang wurde nicht gefunden“)

Er hatte 2 Fotos gepostet auf denen das Fahrzeugkennzeichen lesbar war.
Die wurden nun raus genommen.
Vielleicht bittet er einen Mod sie später mit geschwärzten Kennzeichen wieder einzustellen, oder die "toten" Links zu den Bildern ebenfalls zu entfernen.

Der Hinweis auf die fehlenden Anhänge vermittelt immer den Eindruck, dass wichtige Infos fehlen würden.

Snorre schrieb:

User2001 schrieb: 3. wo ist Dein Kater im Thread? („Anhang wurde nicht gefunden“)

Er hatte 2 Fotos gepostet auf denen das Fahrzeugkennzeichen lesbar war.
Die wurden nun raus genommen.
Vielleicht bittet er einen Mod sie später mit geschwärzten Kennzeichen wieder einzustellen, oder die "toten" Links zu den Bildern ebenfalls zu entfernen.

Nummernschildphobie!!!!
Da frage ich mich, was die ganzen Autotester und Co machen in ihren Fernseh- und Youtube Beiträgen?
Getürkte Kennzeichen im öffentlichen Verkehrsraum?

Von wem kam der Hinweis mit den Kennzeichen? Der Jenige leidet wohl unter besagter Phobie.
Wahrscheinlich hat er auch schwarzes Panzerband auf seinen Kennzeichen wenn er fährt.
Und wird auch überhaupt nich von der Polizei deswegen aufgehalten.

Richtig! Ich habe grundsätzlich kein Problem damit, Nummernschilder zu zeigen, aber ich will deshalb auch keine Diskussion lostreten, denn hier soll es um die Frontscheibe gehen.

Darum hier die oben entfernten Fotos.

Hier noch mal der Kater beim Helfen:

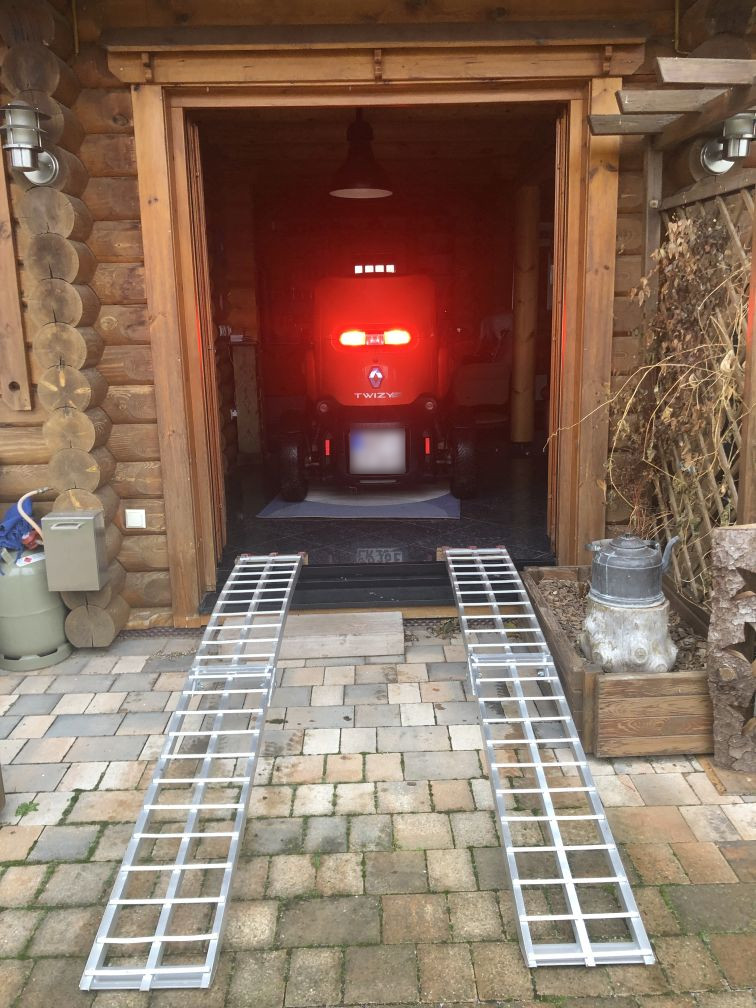

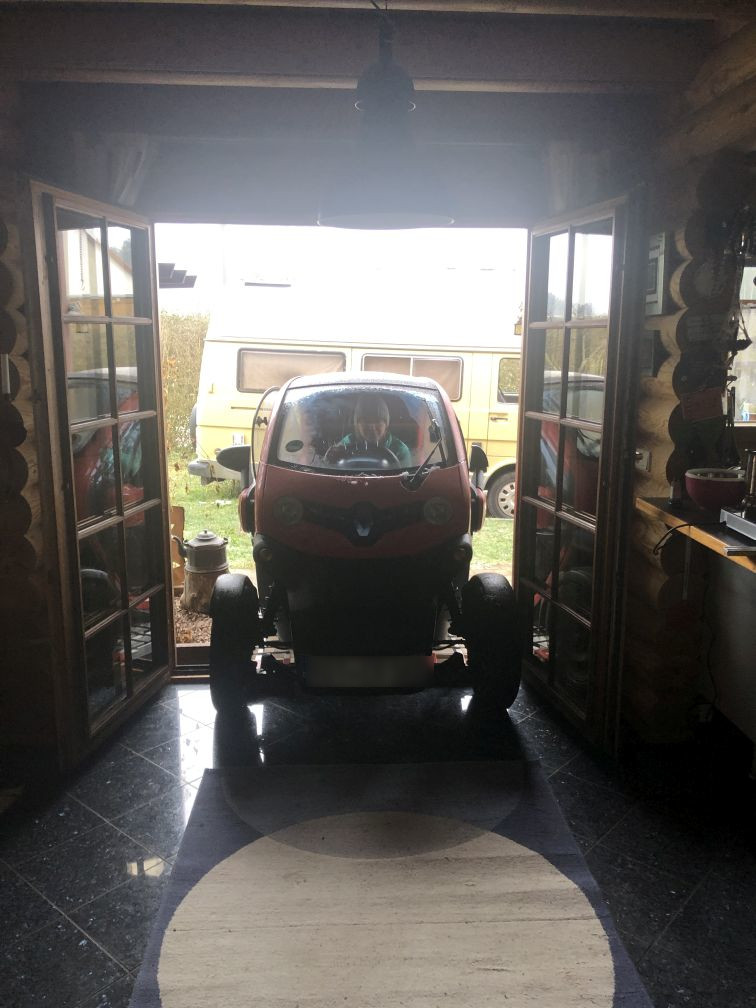

Twizy bei der Einfahrt ins Esszimmer:

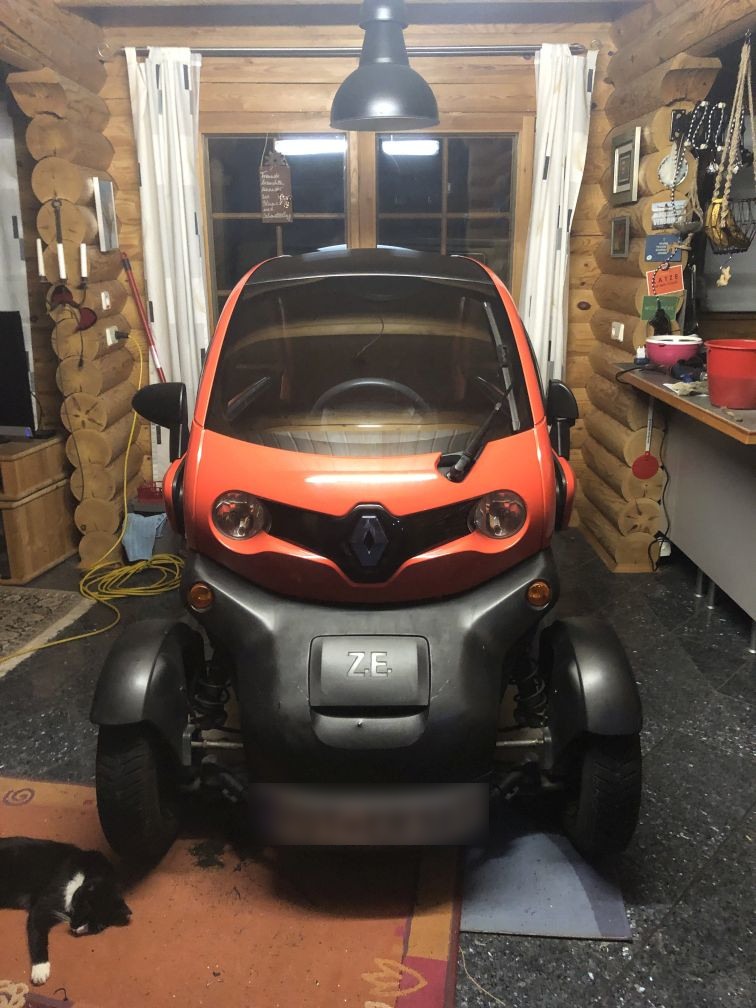

Fertig, mit neuer Scheibe:


Und aufgrund der Nachfrage zwecks Bestellnummer und Werkzeug,,,

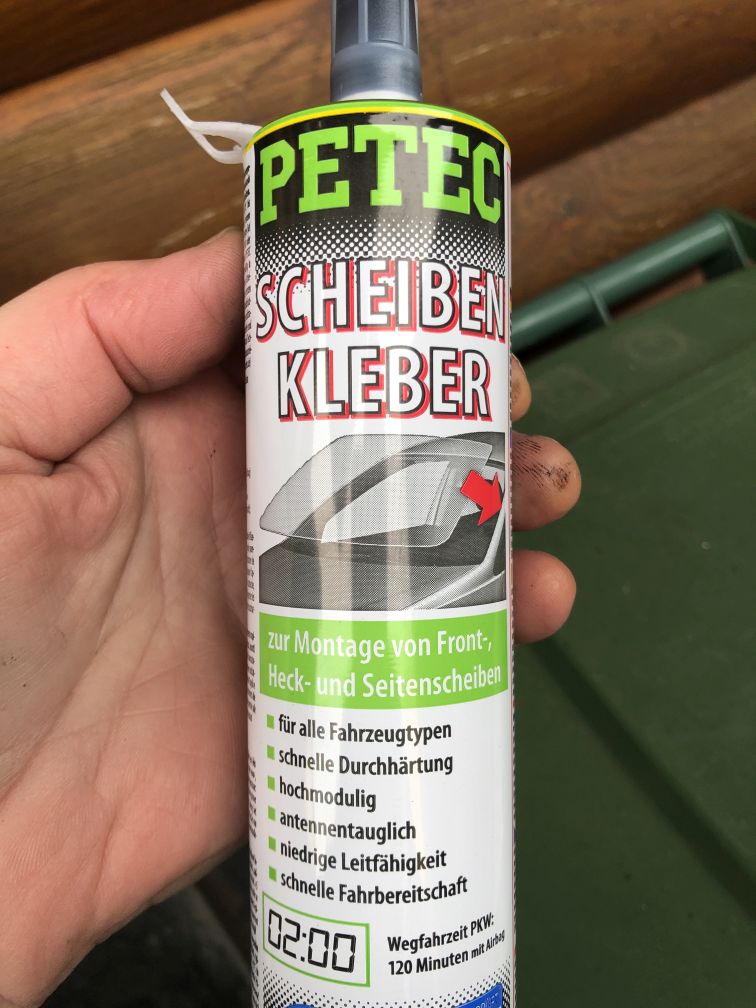

Scheibenkleber:


Werkzeug zur Scheiben De-/Montage:


Label mit der Scheibennummer und Werbung fürs freundliche Autohaus
:

Moin.

Was man noch anmerken sollte.. selbst wenn es die Verarbeitungstemperaturfenster des Klebers und die eigene Leidensfähigkeit hergeben... auf keinen Fall die Kunststoffabdeckungen bei niedrigen Temperaturen entfernen! Da ist Bruch quasi vorprogrammiert...
