mein linker fachdeckel bleibt jetzt oben

hallo

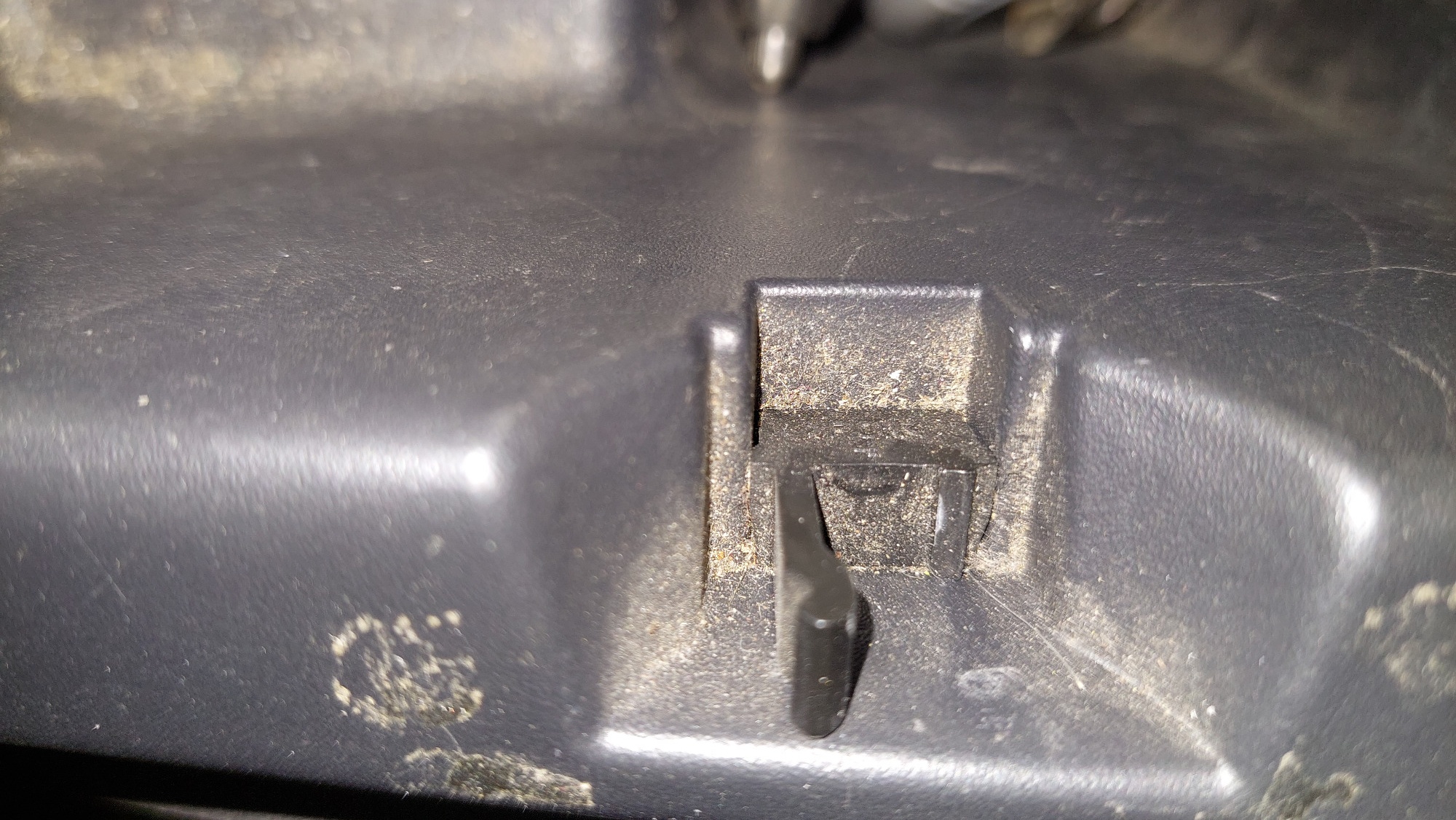

da bei meinem T die spange gebrochen ist...



... habe ich mich nun aufraffen können einen deckelhalter zu machen.

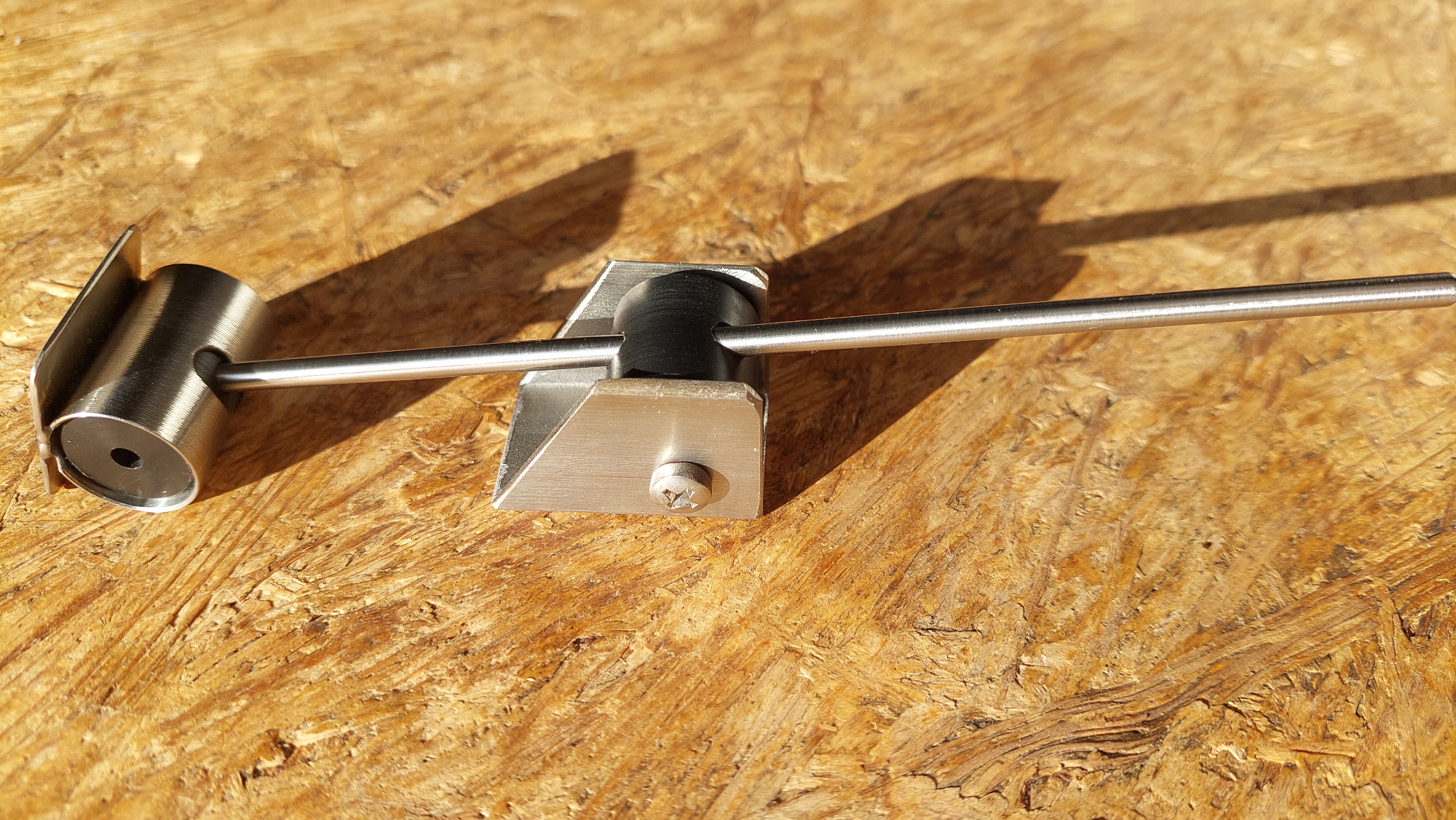

genommen habe ich das was bei mir so rumlag

formrohr 25x25x2mm
rohr 20x1mm
4mm rundstab geschliffen!
PAS60 kunststoff
1x M4x30 schraube mit mutter
1x wurmschraube M4x8mm mit flachem ende
befestigt wurde die teile mit weicon secunden epoxy auf aufgerautem untergrund.
die teile wurden auf 0,1mm genau gefertigt. die bohrung für den 4mm rundstab sollte möglichst genau 4mm haben.
bei der oberen rundstabaufnahme ist ein M4 gewinde mittig gebohrt und geschnitten worden.
und vom M4 gewindeloch auf beide enden muss man den zylinder auf 10mm 4mm im durchmesser konisch abdrehen da der deckel seitlich "hängt" in bezug auf die scharniere.

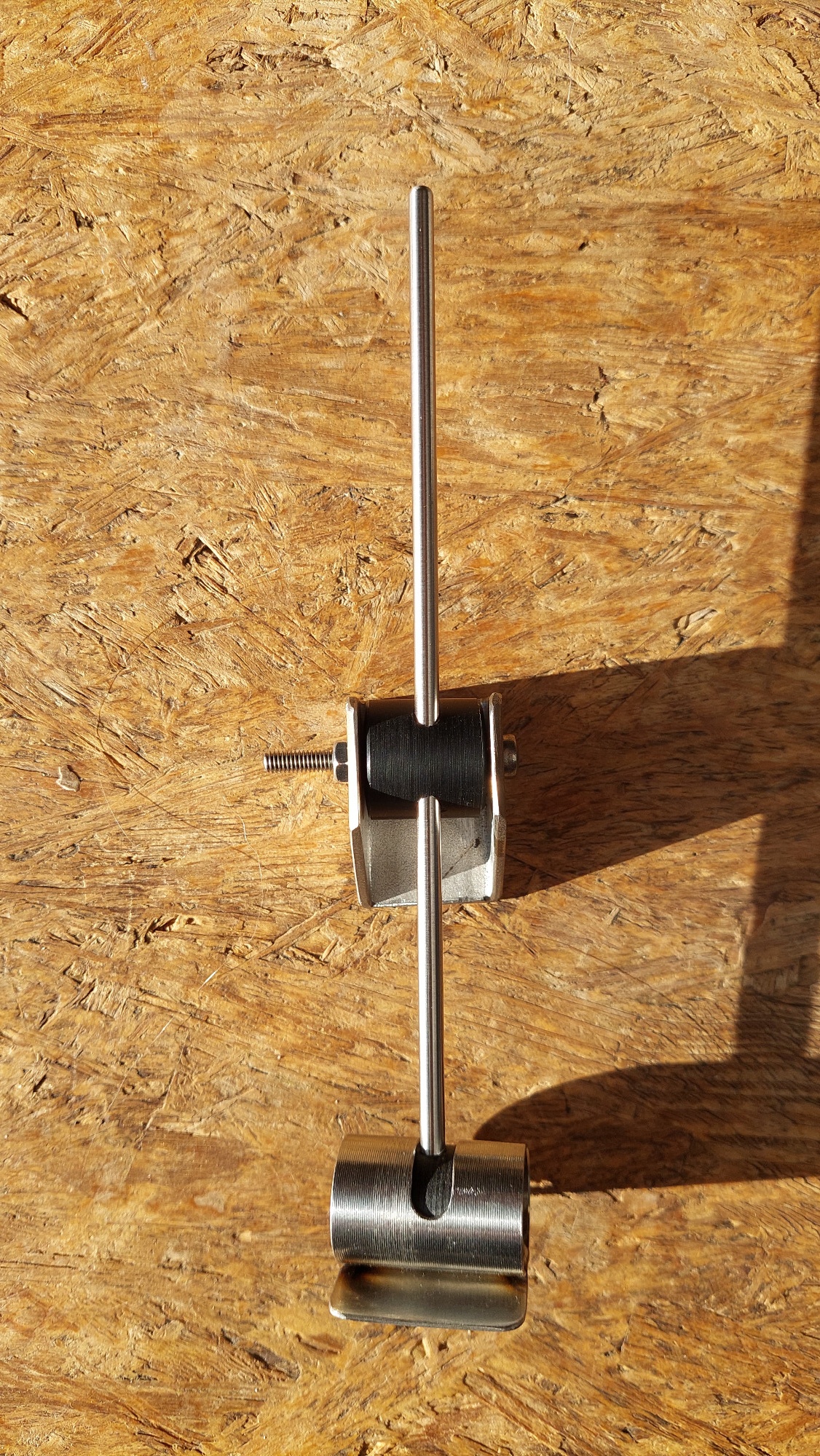

hier sieht man am unteren teil wie der teil "aus dem winkel" ist. das ist dann der obere teil der am deckel festgeklebt wird.

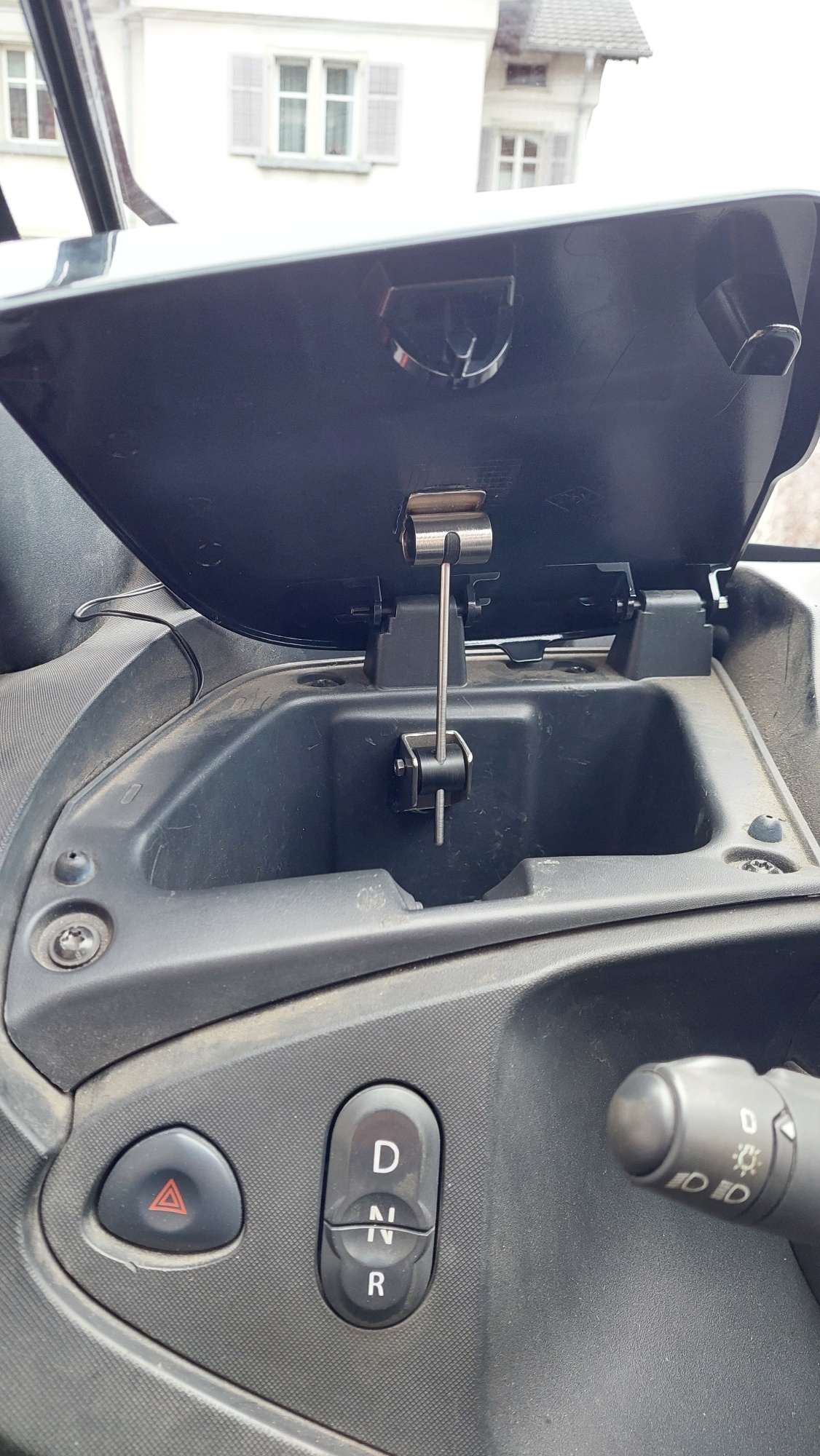

die position wurde auf grund des gewichtsausgleich in der höhe vom linken scharnier angebracht.

was man auf dem bild nicht sieht ist der schaumstoff der anstelle des schnappers kommen wird.
damit kann ich dann den T-O-M dann am deckel einklemmen und bei bedarf die daten anschauen beim fahren.
davon wird es dann auch noch bilder geben.

euer werner ad
