Test- und Schutz-Adapter für eine Fehlersuche am Ladegerät
24 Feb 2024 18:40 #254413
von Berthold
Twizy Intens ; EZ 11/16 ; Parrot mit Pioneer-Sub ; H145/13 V135/13; Spacer 10mm; Zusatzlager, Lader Ventilation optimiert ; Mario Hack ; Kaufakku; Rückfahrkamera, Lüftungsschlitze freigeräumt , LED Frontlicht, ToM , LEGASTHENIKER aus NRW
Test- und Schutz-Adapter für eine Fehlersuche am Ladegerät
Ich bin auf der Fehlersuche an einem Twizy Ladegerät. Dieses Ladegerät hat definitiv einen Schaden. Ich versuche es zu Reparieren.
Zugleich will ich verhindern das dieses defekte Ladegerät bei Tests z.B durch Kurzschluss die 50A Sicherung im Fahrakku auslöst.
Hier ein Bauvorschlag für einen einfachen und praktischen Testadapter.

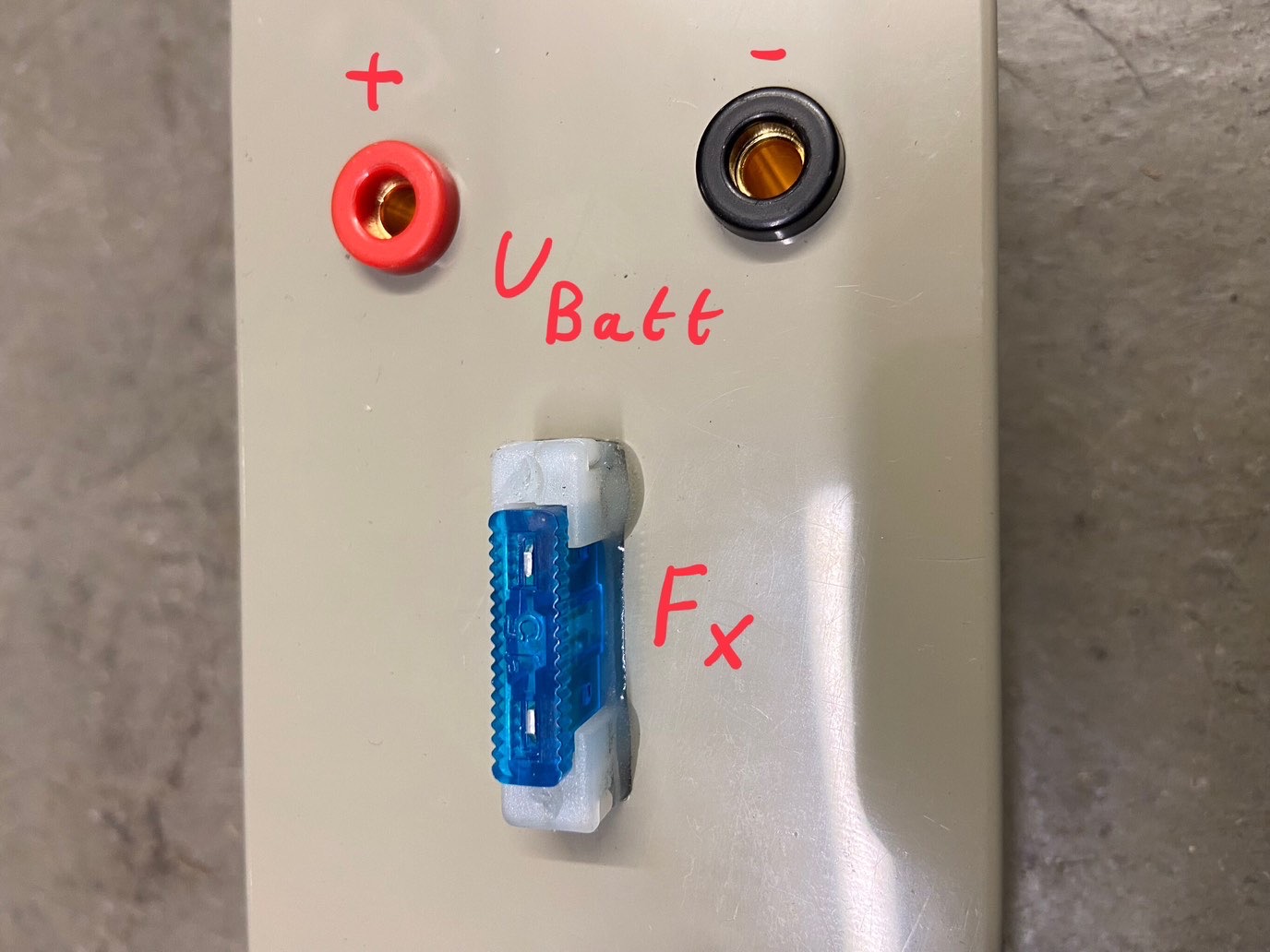

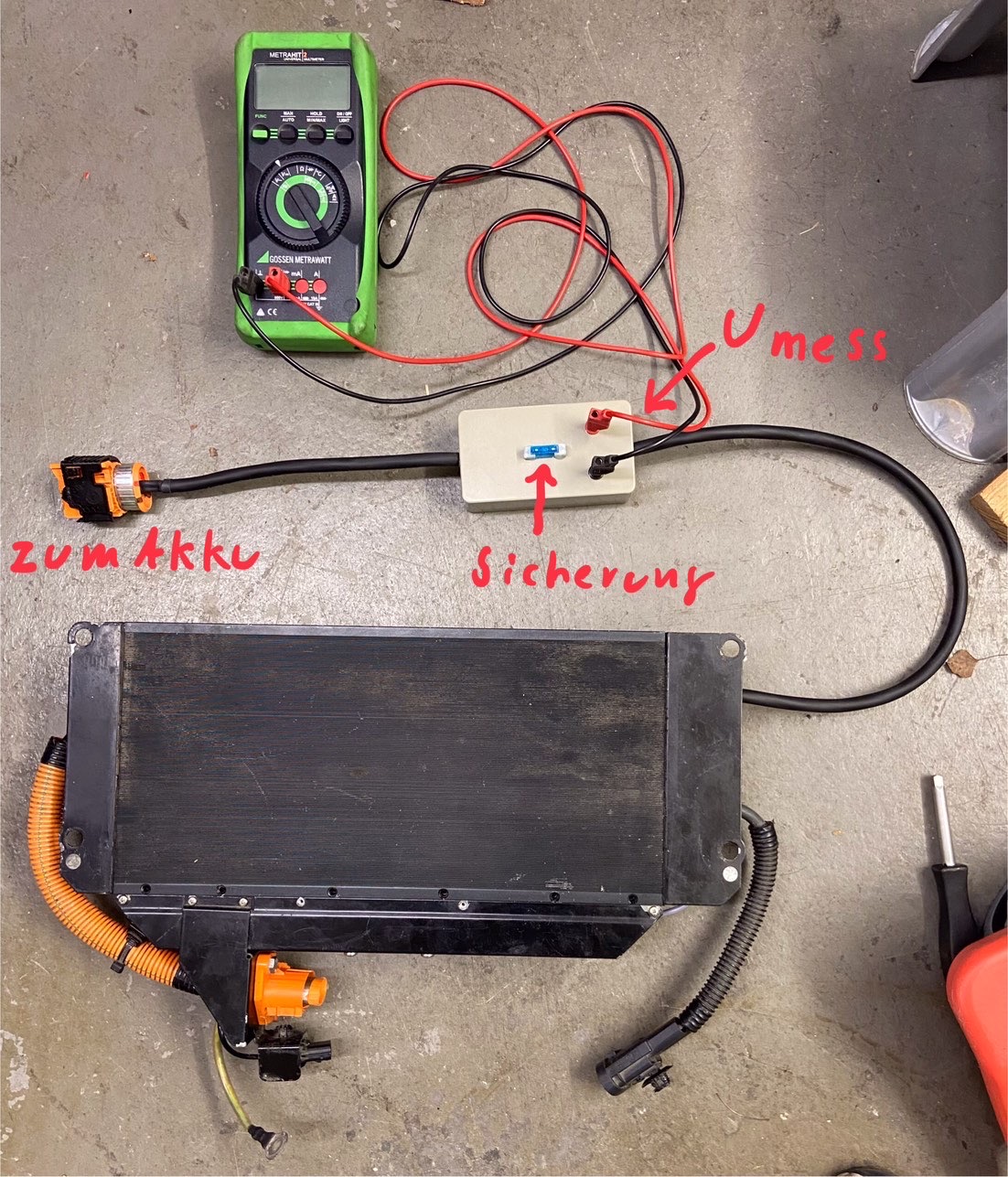

Der Testadapter wird mit einen normalen Power Stecker am Fahrakku angeschlossen. Im Lader wird das 2 Adrige Gummikabel in die Wagoklemme geklemmt. Dazwischen habe ich eine Box mit Sicherung und zwei Messpunkten gesetzt. Die Sicherung ist in der Plus Leitung und wird mit einer Standard KFZ Sicherung bestückt. Die Stromstärke kann durch wahl der Sicherung festgelegt werden. Ich teste mit z.Z mit 15A. Damit löst die leicht zugängliche Sicherung schneller aus als die Sicherung im Akku, denn diesen möchte ich wegen einer geschossenen Sicherung nicht ausbauen müssen. Den orangen Powerstecker hatte ich noch übrig, wenn man den Blauen Riegel entfern lässt sich der Stecker ganz einfach ohne fummeln ein/ausstecken.
Bei Versuchen am Twizy nutze ich den Adapter so.
Zugleich will ich verhindern das dieses defekte Ladegerät bei Tests z.B durch Kurzschluss die 50A Sicherung im Fahrakku auslöst.
Hier ein Bauvorschlag für einen einfachen und praktischen Testadapter.
Der Testadapter wird mit einen normalen Power Stecker am Fahrakku angeschlossen. Im Lader wird das 2 Adrige Gummikabel in die Wagoklemme geklemmt. Dazwischen habe ich eine Box mit Sicherung und zwei Messpunkten gesetzt. Die Sicherung ist in der Plus Leitung und wird mit einer Standard KFZ Sicherung bestückt. Die Stromstärke kann durch wahl der Sicherung festgelegt werden. Ich teste mit z.Z mit 15A. Damit löst die leicht zugängliche Sicherung schneller aus als die Sicherung im Akku, denn diesen möchte ich wegen einer geschossenen Sicherung nicht ausbauen müssen. Den orangen Powerstecker hatte ich noch übrig, wenn man den Blauen Riegel entfern lässt sich der Stecker ganz einfach ohne fummeln ein/ausstecken.

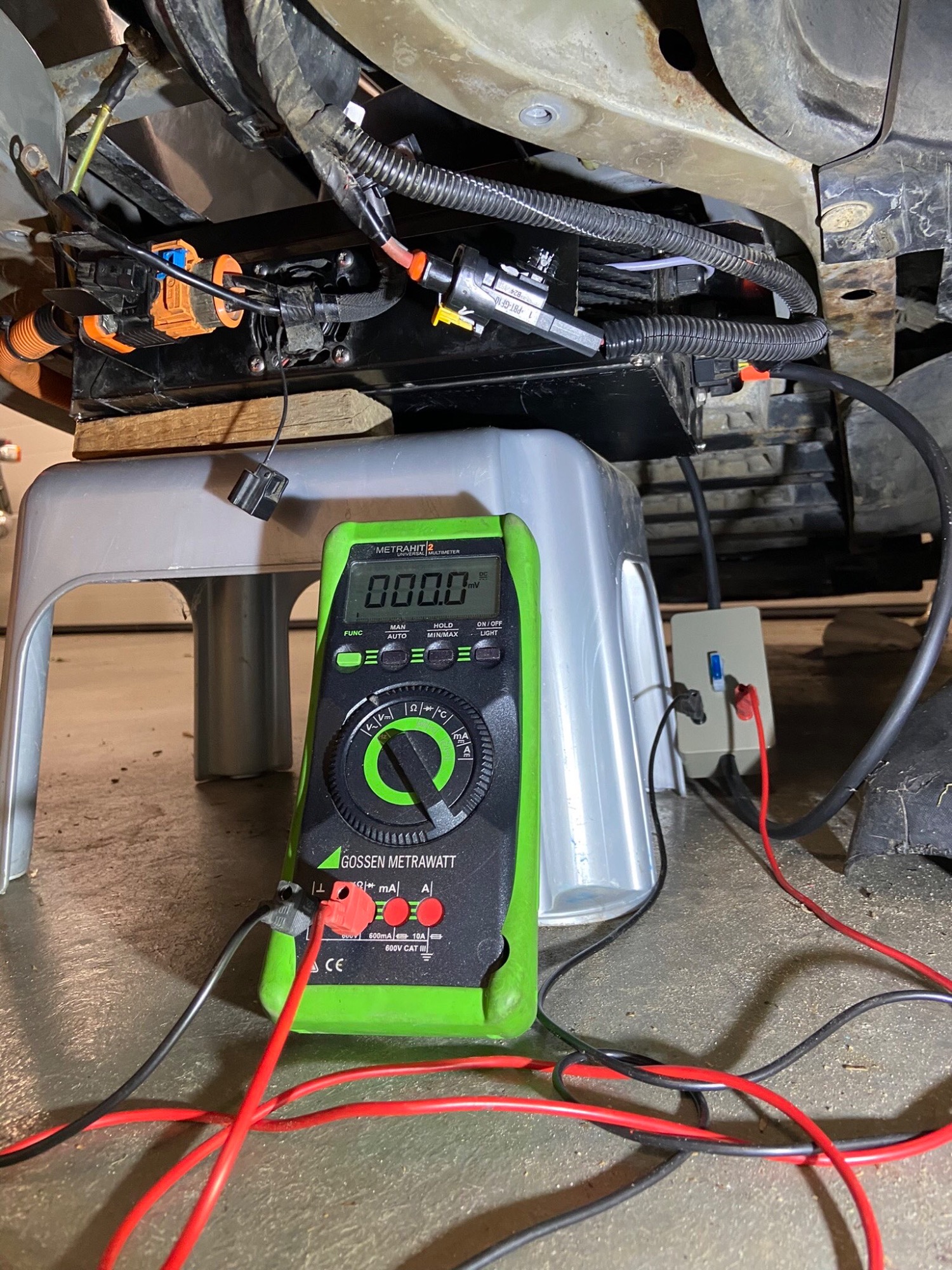

Bei Versuchen am Twizy nutze ich den Adapter so.
