Sevcon immobilizer VERLOG

Nun, ich habe einige Zeit damit verbracht, eine Reihe verschiedener EEPROM-Speicherauszüge zu studieren, und ich möchte Ihnen eine Möglichkeit vorstellen, den Verlog-Fehler (Wegfahrsperre) zu beseitigen, wenn Sie wie ich (aus Unwissenheit) einen Controller ohne BCM gekauft haben. Da ich keinen neuen Controller habe, kann ich ihn leider nicht wieder programmierbar machen, aber ich habe einen anderen Weg gefunden, der schwierig zu implementieren, aber nicht unmöglich ist.
Sie benötigen sehr gute Lötkenntnisse und einen EEPROM-Programmierer, der den Chip der 25LC640-Serie programmieren kann

Well, I spent some time studying a bunch of different eeprom memory dumps and I want to share a way to get rid of the verlog (immobilizer) error if you bought a controller without BCM like me (out of ignorance). Unfortunately, not having a virgin controller, I can't make it programmable again, but I found another way that is difficult to implement but not impossible
You need to have very good soldering skills and an EEPROM programmer that can program the 25LC640 series chip.
You will also need an arduino and a mosfet module for example

Sie benötigen beispielsweise auch ein Arduino- und ein Mosfet-Modul

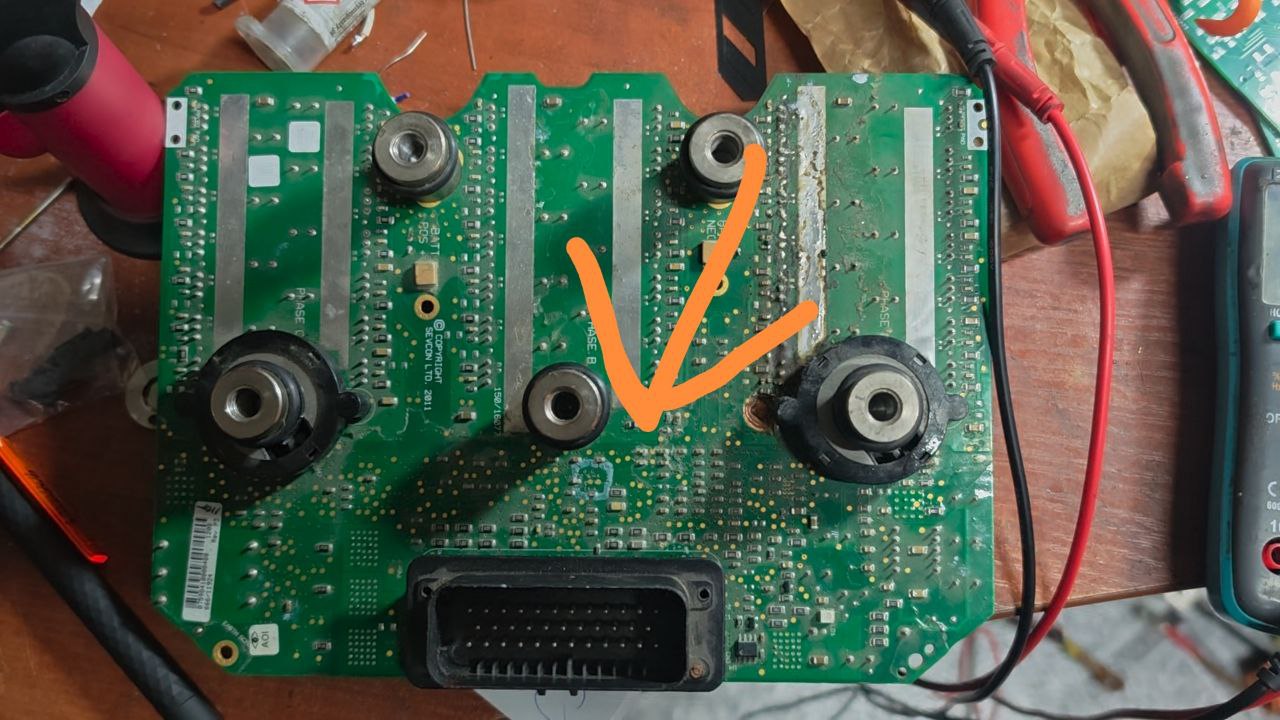

Schritt 1: Entfernen Sie die Controller-Abdeckung
Step 1: Remove the controller cover

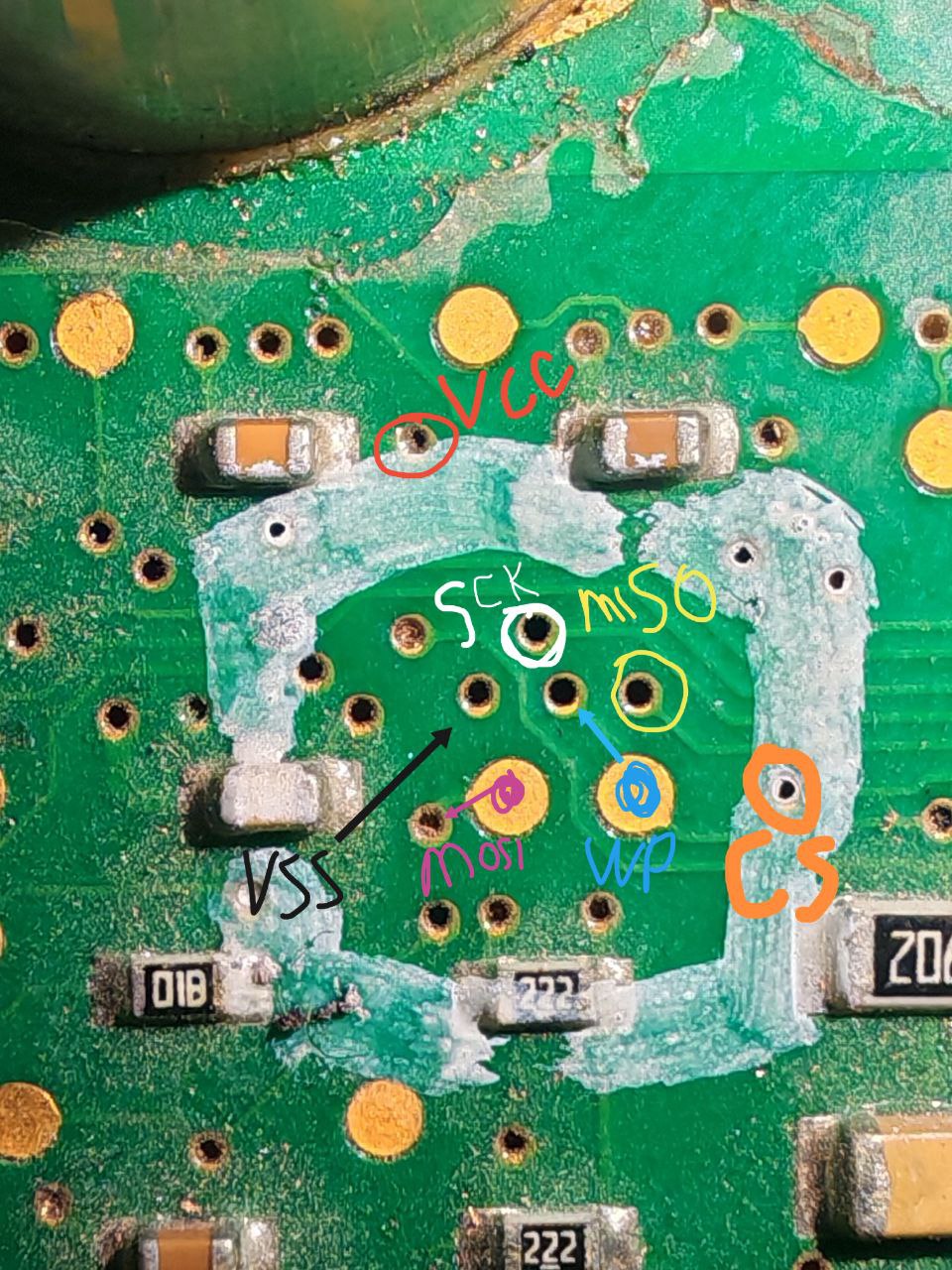

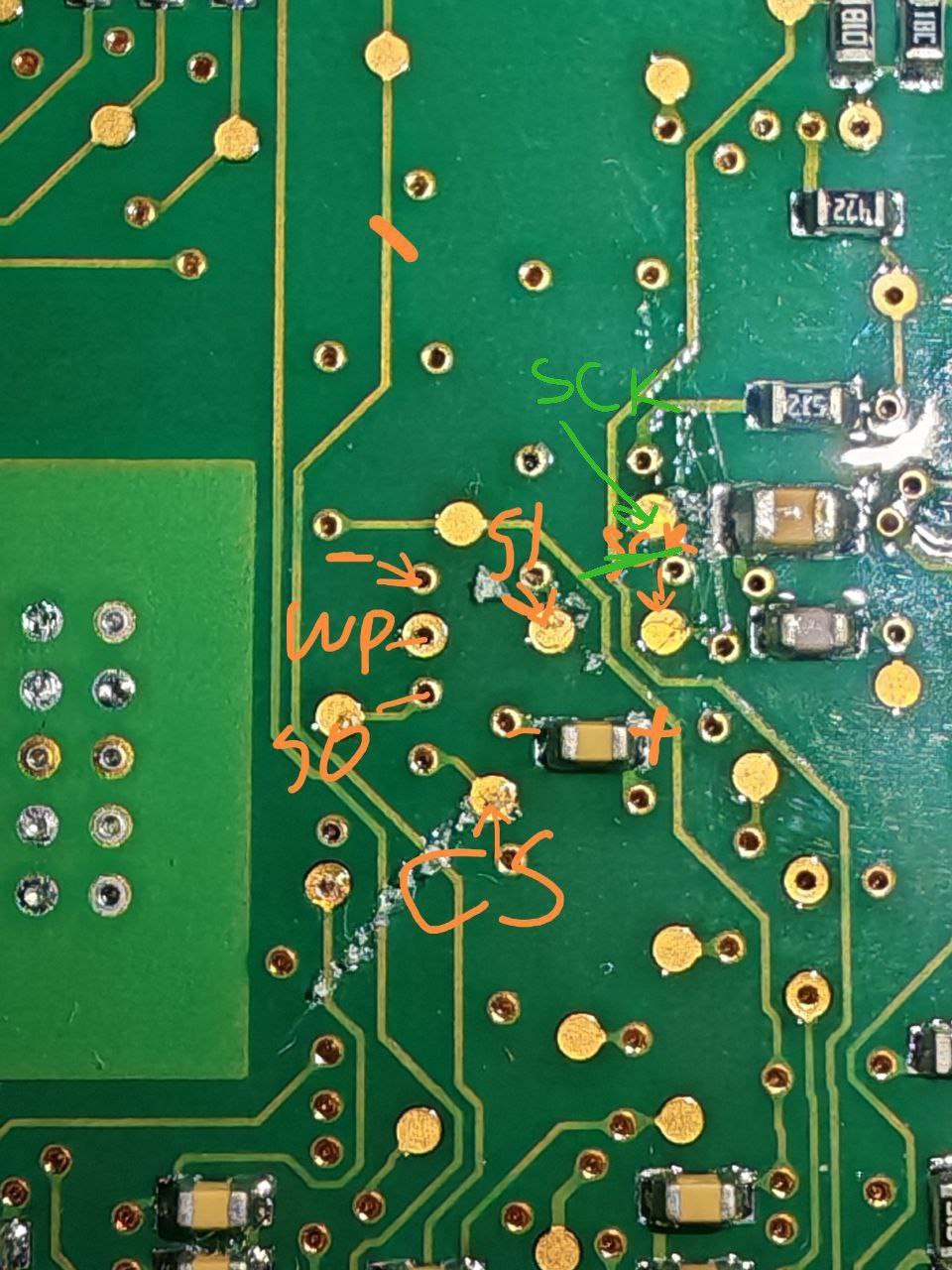

Schritt 2: Suchen und reinigen Sie den Lack auf den Kontakten, die uns interessieren (auf beiden Controllern eingekreist).
Step 2: Find and clean the varnish on the contacts we are interested in (circled on both controllers)

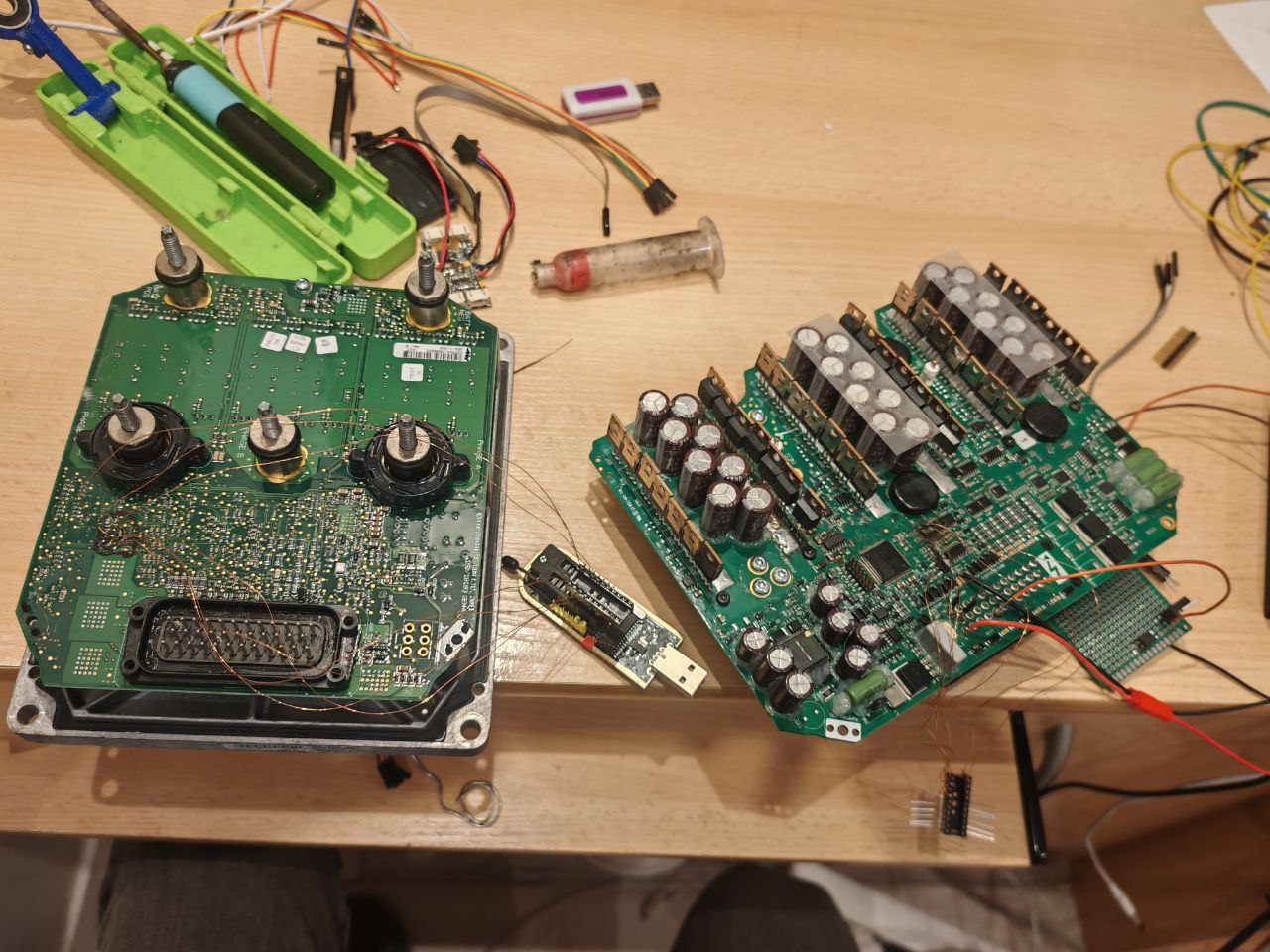

Schritt 3: Löten Sie den Programmierer gemäß der Abbildung
Step 3: solder the programmer according to the diagram

Schritt 4, leider sind die folgenden Schritte ohne Foto: Schließen Sie den Programmierer an den Computer an und das Programm Ihres Programmierers liest den Chip als 25LC640. ACHTUNG, der Programmierer muss 3,3 V haben. Das 5-Volt-Signal zerstört Ihren Mikrocontroller, Typ CH341 Der Programmierer verfügt über ein 5-V-Signal und sollte nicht verwendet oder auf 3,3 V umgestellt werden. Stellen Sie sicher, dass Sie Ihren vorherigen Speicherauszug als Backup speichern. Nähen Sie dann die festgesteckte Feile entsprechend Ihrem Modell 45 oder 80

Step 4 unfortunately the following steps will be without photos: Connect the programmer to the computer and read the chip as 25LC640 with the program from your programmer, ATTENTION the programmer must be 3.3v 5 volt signal will kill your microcontroller, the CH341 type programmer has a 5v signal and should not be used or converted to 3.3v. Be sure to save your previous memory dump to be as a backup. then upload the attached file according to your model 45 or 80

Schritt 5: Wenn Sie alle vorherigen Schritte abgeschlossen haben, dann herzlichen Glückwunsch, Sie verfügen über gute Fähigkeiten
Dann kann der Controller zusammengebaut werden und wir müssen einen einfachen Schaltkreis auf dem Arduino zusammenbauen, um unsere Wegfahrsperre zu emulieren. Am Fernseher müssen wir das Kabel abschneiden, das zum 5-poligen Sevcon (rosa Farbe) führt, und den Schaltkreis daran anschließen

Step 5: if you have completed all the previous steps, then congratulations, you have good skills. Next, the controller can be assembled and we need to assemble a simple circuit on the Arduino to emulate our immobilizer. On the Twizy, you need to cut the wire that goes to the 5-pin connector, pink in color, and connect the circuit to it.

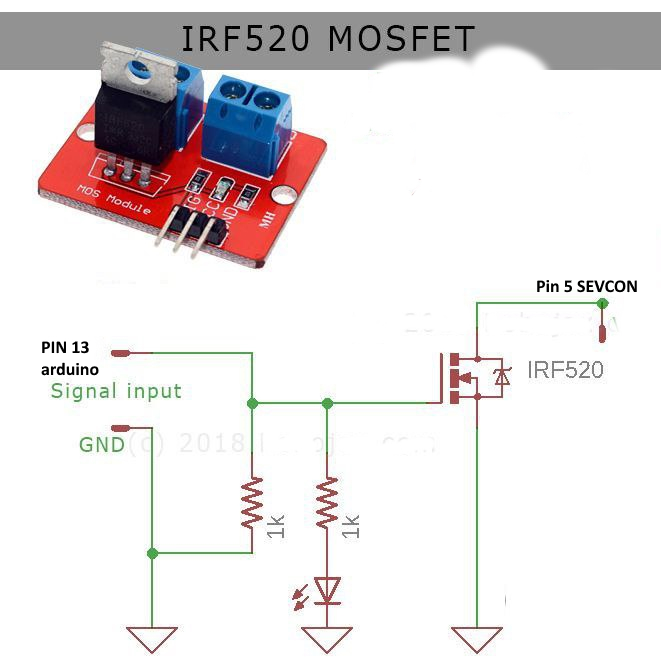

Flash this scketch


Und im Prinzip bleibt nur noch, nach der Zündung Strom für das Arduino zu finden
and basically all that's left is to find power after ignition for Arduino

Wenn es jemanden gibt, der möchte, kann ich diesen Vorgang auch durchführen und den Emulator in den Controller selbst einbauen, aber ich muss den Controller nach Polen schicken
If anyone is interested, I can also perform this operation and build the emulator into the controller itself, but I will need to send the controller to Poland.
