3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Balu_Baer
Expert Boarder

Beiträge: 315
Dank erhalten: 162

28 Mär 2019 08:49 #170375 von Balu_Baer

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Mit leichten Änderungen passt das. Die original Parrot -Lautsprecher sind nicht ganz rund sondern leicht oval.
Ein wenig mit einer Feile und neue Löcher bohren, dann geht's.
Zur Dämpfung habe ich Heizrohrisolation aus dem Baumarkt um die Lautsprecher gemacht.

Gruß Balu

RTT 2024 Startnummer 01, RTT 2023 Startnummer 01, RTT 2022 Startnummer 01
RTT 2019 Startnummer 01,RTT 2018 Startnummer 03
Lipsia Emotion 2018 Startnummer 80
BTT 2016 Startnummer 18
BTT 2017 Startnummer 18

Folgende Benutzer bedankten sich: Ekatus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

brunbjoern
Autor
Gold Boarder

Beiträge: 1358
Dank erhalten: 701

28 Mär 2019 08:56 #170376 von brunbjoern

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Nein, ich glaube, das scheitert schon an der Position der Schrauben. Kann ich aber nochmal nachmessen.
Ansonsten: Halter beim Ministromer bestellen.

Folgende Benutzer bedankten sich: Ekatus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

brunbjoern
Autor
Gold Boarder

Beiträge: 1358
Dank erhalten: 701

29 Mär 2019 19:14 #170519 von brunbjoern

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Hans hatte es ja schon beantwortet (hatte sich mit meinem Post überschnitten). Passt nicht.
Wer nicht allzuviel basteln will, holt sich die Ministromer-Halter. Wer Spaß hat, die Originalhalter zu bearbeiten, kann das tun. Sie sind aber aus wirklich dünnem Blech!

Folgende Benutzer bedankten sich: Ekatus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ekatus
Senior Boarder

Beiträge: 165
Dank erhalten: 41

29 Mär 2019 20:57 #170541 von Ekatus

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Halterungen sind bestellt (anscheinend mit Goldkante, bei dem Preis

- ich drucke dann mal die Einhausungen.

Viele Grüße
Michael

Birth and fortune I despise - from virtue let my friendship rise!

Twizy Sport black 2015 - Bruno, die Chausseewanze
Volvo C70 2.4i - der Elch
smart fortwo cabrio mhd - mopf
BMW R65 '81 - die blaue Zwerg Q -

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

brunbjoern
Autor
Gold Boarder

Beiträge: 1358
Dank erhalten: 701

01 Apr 2019 18:49 - 01 Apr 2019 18:49 #170688 von brunbjoern

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Mal ne Frage an die Spezialisten:
Wäre der Klang besser, wenn auf dem Halter oben ein Deckel wäre? Er also geschlossen wäre. Natürlich muss der Lautsprecher weiterhin frei schwingen können.

Letzte Änderung: 01 Apr 2019 18:49 von brunbjoern.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

villadsen
Top Boarder

Beiträge: 1005
Dank erhalten: 517

01 Apr 2019 20:28 #170693 von villadsen

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Bin zwar kein Spezialist, aber eine Lautsprechergehäuse darf nicht geschlossen sein. Dann kann der Lautsprecher sich nicht frei bewegen.
MfG
Thomas V.

Einer von weniger als 50 Twizyfahrer in Dänemark

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

carbon_compound
Platinum Boarder

Beiträge: 2931
Dank erhalten: 1301

01 Apr 2019 20:30 #170694 von carbon_compound

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Es gibt offene und geschlossene Systeme.
Kommt aufs Design an.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

villadsen
Top Boarder

Beiträge: 1005
Dank erhalten: 517

01 Apr 2019 20:35 #170695 von villadsen

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

carbon_compound schrieb: Es gibt offene und geschlossene Systeme.
Kommt aufs Design an.

Geschlossene Systeme in Twizy grösse? Glaube ich nicht.
MfG
Thomas V

Einer von weniger als 50 Twizyfahrer in Dänemark

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

carbon_compound
Platinum Boarder

Beiträge: 2931
Dank erhalten: 1301

01 Apr 2019 20:53 #170697 von carbon_compound

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Die meisten PC-Brüllwürfel sind auch geschlossen.
Ich behaupte nicht, daß das gut klingt, aber ist machbar.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Marc
Fresh Boarder

Beiträge: 23
Dank erhalten: 8

10 Mai 2019 09:37 - 10 Mai 2019 09:38 #173474 von Marc

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Hallo,

ich habe gestern die JLB Club 4020 in meinen Twizy eingebaut.

Habe entsprechend den vielen guten Beiträgen im Forum die Haltebleche und Steckeradapter von Ministromer verwendet und die Einhausungen drucken lassen (danke @brunbjoern!).
Als Dämmung habe ich aber keine (Polier-)Watte verwendet, sondern Schaumstoff, wie man ihn aus Foto- oder Waffenkoffern kennt (hatte noch Reste übrig).
Bin mal gespannt, ob sich die Verwendung von Schaumstoff als sinnvoll erweist.

Jedenfalls hat der Einbau super geklappt.
Vielen Dank an alle, die sich hier die Mühe machen, ihre Erfahrungen und Lösungsvorschläge zu teilen!

Gruß
Marc

Anhänge:

Letzte Änderung: 10 Mai 2019 09:38 von Marc.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Akku61
Moderator
RTT:22#9 19#14 18#5 BTT:17#8 16#10 15#7

Beiträge: 3666
Dank erhalten: 2729

16 Mai 2019 20:41 #173972 von Akku61

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Klasse! Sieht aus, als müsste das so sein!

Und wie sind deine ersten Erfahrungen?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Marc
Fresh Boarder

Beiträge: 23
Dank erhalten: 8

22 Mai 2019 12:11 - 22 Mai 2019 12:12 #174391 von Marc

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

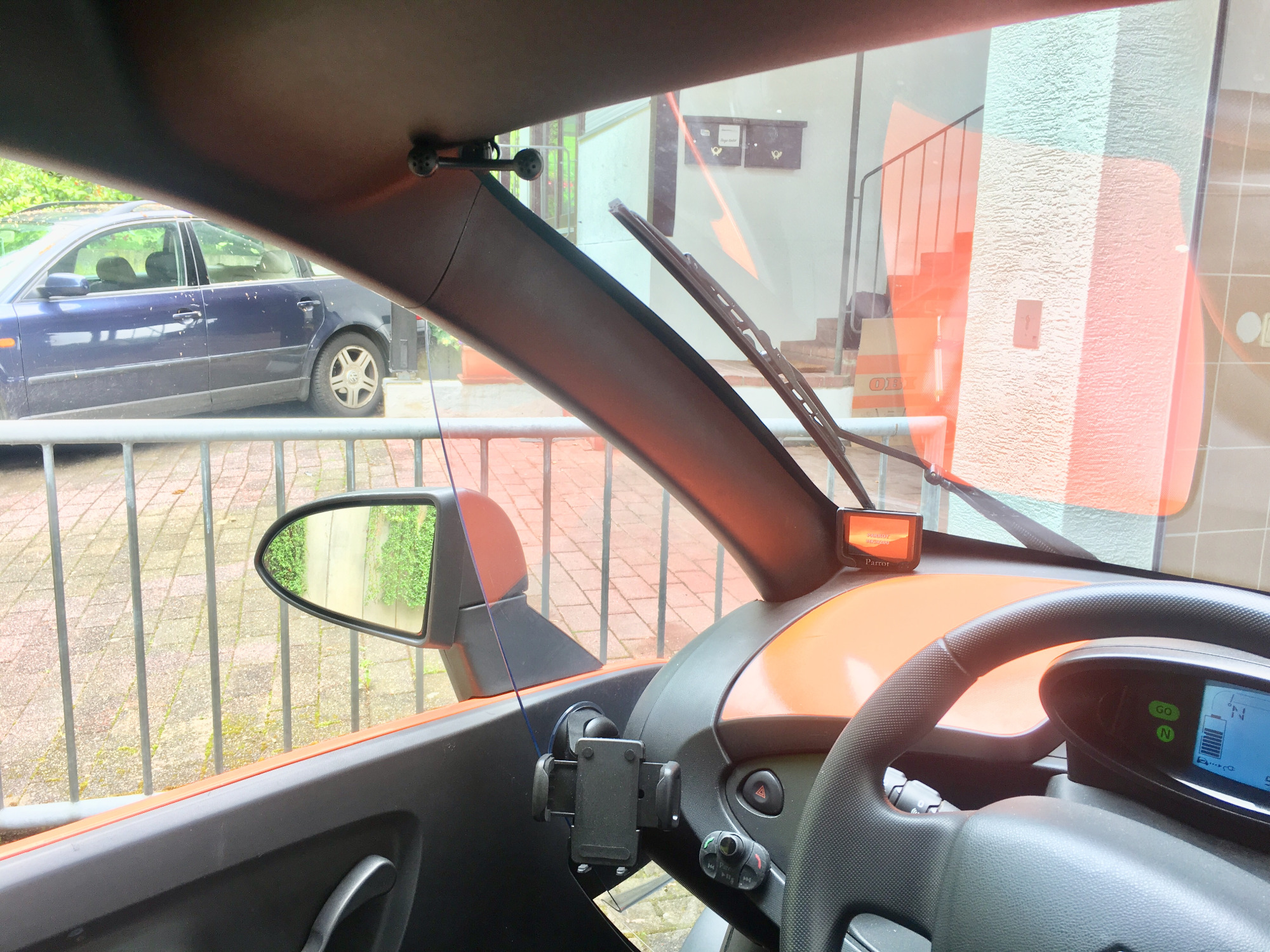

Ich habe gestern Abend eine Parrot Mki9200, die ich noch rumliegen hatte, in den Twizy eingebaut.

Mit der Klangqualität bin ich zufrieden. Ob´s besser geht weiß ich natürlich nicht, da ich keinen Vergleich hab.
Aber mit der Leistung der Parrot kann ich die ganze Straße beschallen

Anhänge:

Letzte Änderung: 22 Mai 2019 12:12 von Marc.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Powerflip
Fresh Boarder

Beiträge: 36
Dank erhalten: 29

22 Sep 2019 12:34 #182567 von Powerflip

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Hier Mal ein anderer Lösungsansatz.

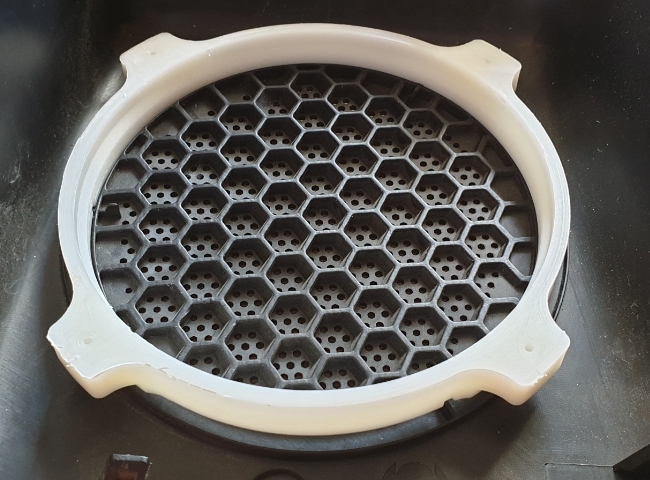

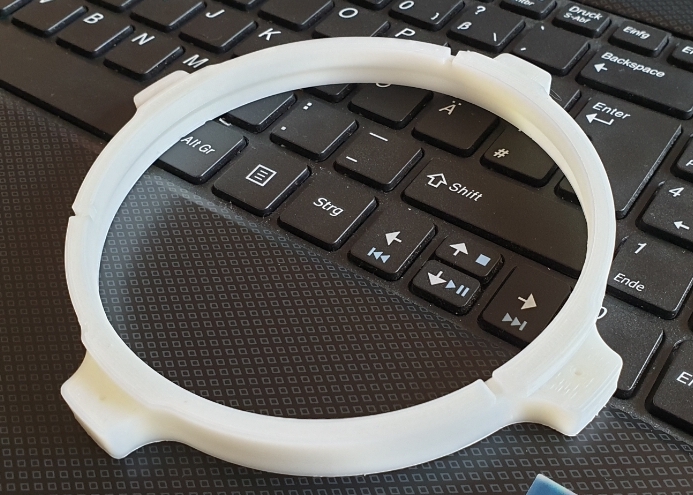

Ein Ring wird mit Silikon in die Verkleidung geklebt.

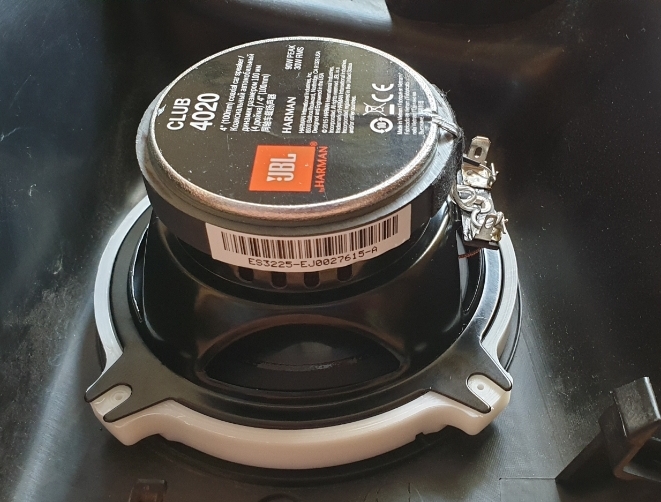

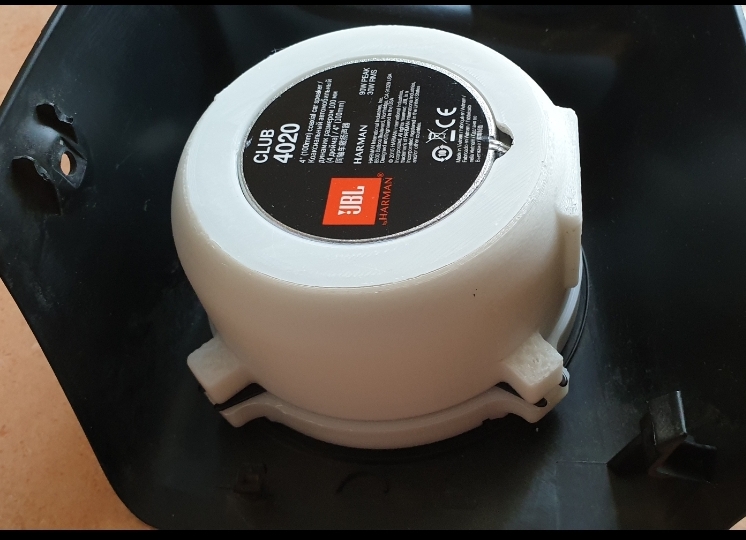

Dann wird der Lautsprecher aufgesetzt und danach mit einer Deckkappe verschraubt.
Ich drucke gerade noch eine andere Deckkappe mit etwas mehr Volumen.
Mal schauen, was die Kappen bringen.
Das montierte System ist sehr eigenstabil.
Hoffentlich rappelte die Verkleidung nicht.

Anhänge:

Folgende Benutzer bedankten sich: Stolte

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Powerflip
Fresh Boarder

Beiträge: 36
Dank erhalten: 29

25 Sep 2019 21:56 #182759 von Powerflip

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Die Kappen bringen nichts. Es klingt nur irgendwie verfälscht.
Ich frage mich gerade, was das Abwasserrohr bringen soll.
Einen Rückstau für den Lautsprecher?
Eigentlich müsste man die Lautsprecherverkleidung vom Himmel in der Mitte so abdichten, dass jeder Lautsprecher eine eigene Kammer hat. Durch einen stabilen Steg o.ä. Dann das Ganze gegen die angrenzenden Kanten abdichten und für jeden Lautsprecher ein kleines Bassreflexrohr einbringen. Natürlich nur, wenn wirklich alles dicht ist. Hat eigentlich jede kleine Regalbox.
Ist der Klang mit dem Rohr wirklich besser? Was verändert sich denn genau?
Bass, Mitten, Höhen oder Klangvolumen?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Akku61
Moderator
RTT:22#9 19#14 18#5 BTT:17#8 16#10 15#7

Beiträge: 3666
Dank erhalten: 2729

25 Sep 2019 22:20 #182760 von Akku61

3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Das Rohr macht den Klang nicht besser, die Dämmwolle ist das Relevante. Das Rohr hält die Wolle nur am Platz.
Hast du kein Dämmmaterial unter der Kappe?

Das Stichwort ist Akustischer Kurzschluss
