3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Hallo

Ich habe soeben die JBL Lautsprecher bestellt und wäre auch sehr an der Datei für die Halterung interessiert. Ansonsten muss ich die Bleche bei Ministromer bestellen.

Noch eine andere Frage dazu: Liegen eigentlich schon Kabel in jedem Twizy-Dach oder muss ich noch welche einziehen, wenn mein Twizy bisher keine Lautsprecher hatte?

Gruss
Adrian

Normal sollten die Kabel drin liegen und unterm linken Handschuhfach auf einem Systemstecker enden.

Hab erade die Nachricht bekommen...das Projekt 3D Boxengehäuse wird von Powerflip nicht weiter verfolgt . Wir müssen uns eine andere Lösung suchen oder jemanden mit 3D Drucker und Entwicklungsmotivation . Ich versuche bis dahin mir was in Holz zu bauen. Sobald mein T da ist mach ich dazu eine kleine Fotodoku....falls sich bis dahin kein 3Dler findet .

Kangoo schrieb: Hab erade die Nachricht bekommen...das Projekt 3D Boxengehäuse wird von Powerflip nicht weiter verfolgt . Wir müssen uns eine andere Lösung suchen oder jemanden mit 3D Drucker und Entwicklungsmotivation . Ich versuche bis dahin mir was in Holz zu bauen. Sobald mein T da ist mach ich dazu eine kleine Fotodoku....falls sich bis dahin kein 3Dler findet .

WOHIN willst Du denn was bauen?

Kangoo schrieb: Hab erade die Nachricht bekommen...das Projekt 3D Boxengehäuse wird von Powerflip nicht weiter verfolgt . Wir müssen uns eine andere Lösung suchen oder jemanden mit 3D Drucker und Entwicklungsmotivation . Ich versuche bis dahin mir was in Holz zu bauen. Sobald mein T da ist mach ich dazu eine kleine Fotodoku....falls sich bis dahin kein 3Dler findet .

Druckdienste gibt es doch zur Genüge. Wenn die .stl vorliegt (hab jetzt nicht mehr im Thread danach gesucht, meine aber schon), kann man das von einem Dienstleister drucken lassen. Wenn die Konstruktion als Datei vorliegt, kann man die auch anpassen und eine geänderte Druckdatei erzeugen.

Wichtig: ABS oder ASA oder vergleichbares, *nicht* PLA!

Ich habe mit PLA plus recht gute Erfahrungen gemacht. Mein Drucker ist etwas zickig was ABS angeht

Auch auf die Gefahr hin, dass unser Kunststoffösi mir auf die Finger haut, aber PLA ist im Kfz-Bereich nicht die erste Wahl. Dafür geht es bei vergleichsweisen geringen Temperaturen bereits in die Knie.

Was hier unter den 3D-druckenden Forumsmitgliedern in Teilen zu beobachten war (nicht alle, manche):

Phase 1: ich hab hier nen günstigen 3D-Drucker, funktioniert gut, kann nur PLA. Das ist aber super, das funktioniert, ich beweis es Euch! Mir doch egal, was andere sagen!
Phase 2: Hmm.
Phase 3: Ich hab meinen Drucker um ein Heizbett und einen geschlossenen Bauraum erweitert. Ich drucke jetzt ABS (oder was auch immer)

@ twisychrisy: ich möchte ein geschlossenes Gehäuse für meine Lautsprecher bauen. Ich habe mir eine bessere Bauart besorgt und will die Originale dann raus schmeißen. Da mein Twizy noch nicht da ist, muss ich warten...die Vorlage fehlt dafür um exakt Maß nehmen zu können. Sie sollen in die obere original Brücke im Dach rein. Ich verwende dafür Balsaholz, das sollte einen guten Resonanzraum geben. Leider ist die Dachbrücke eigentlich vom Volumen viel zu klein für die 10 cm Lautsprecher. Der Vorteil bei einem 3 D Druck wäre eine bessere Ausnutzung des vorhandenen Raumes. Mit Holz kann ich nur bedingt jeden cm nutzen. Ich hätte jemanden, der mir mit einer STL Datei so etwas auch drucken kann. Mir fehlt aber eben noch die Vorage, bzw auch ein entsprechendes Programm. Also ist wohl Handarbeit angesagt.....denn der original Ton, der in dem Probefahrt-Twizy drin war ist schon echt grottig.

Auch wenn ich hier auf Gegenwind stoße,
ein Gehäuse ist nicht notwendig!

Ich. habe mit der Hilfe von E-Klaus (Karlsruhe) die Lautsprecher von Ministromer nebst Halter und Adapterkabel montiert.
Den kompletten Hohlraum hinter dem Lautsprecher mit Lautsprecherwatte ausgefüllt (Verhindert akustische Rückkopplung)
sowie die Vorderseite um die Membran am Metallgehäuse gegen die Plastikabdeckung unter dem Dach
mit selbstklebenden Schaumstoffband abgedichtet. (Schall kann nur noch nach vorne raus!)

Ich bin voll und ganz zufrieden, geringer Aufwand mit großem Effekt!

brunbjoern schrieb: Wenn die .stl vorliegt (hab jetzt nicht mehr im Thread danach gesucht, meine aber schon), kann man das von einem Dienstleister drucken lassen. Wenn die Konstruktion als Datei vorliegt, kann man die auch anpassen und eine geänderte Druckdatei erzeugen.

Genau, ich suche auch die .stl der kompletten Halterung gezeigt in diesem Beitrag .

Für die Einhausung (statt Abwasserrohr) gibt es eine Datei hier . Dann braucht man dazu aber immer noch die Blechhalter, oder?

Goldi schrieb: Auch wenn ich hier auf Gegenwind stoße, ein Gehäuse ist nicht notwendig!

Für mich wäre es einfacher die ganze Halterung bei einem Freund mit ABS drucken zu lassen statt noch Bleche im Ausland zu bestellen. Konstruktive Änderungen könnte ich auch vornehmen wenn ich die Dateien hätte, hab schon mal ein einfaches 3D-Druckteil konstruiert. Das alles aber von Grund auf zu konstruieren traue ich mir nicht zu.

Dann frag doch per PM, ob derjenige die Datei zur Verfügung stellt.
Das ist doch hier üblich, dass man sich hilft.

Hab schon zwei PN geschickt leider bislang ohne Erfolg. Kangoo scheint es ja ebenso erfolglos versucht zu haben.

Ich will hier als Neuer im Forum mich nicht gleich mit Drängeln unbeliebt machen. Wenn irgendwer die Datei hat, bitte hochladen und ansonsten kaufe ich einfach die Bleche und drucke die Einhausung aus.

Ich hab damals Abschnitte von 100er KG oder HT Rohre genommen... ist so lange her.. ich weiß zwar noch daß, aber nicht mehr warum.

Frage an die werte Community:

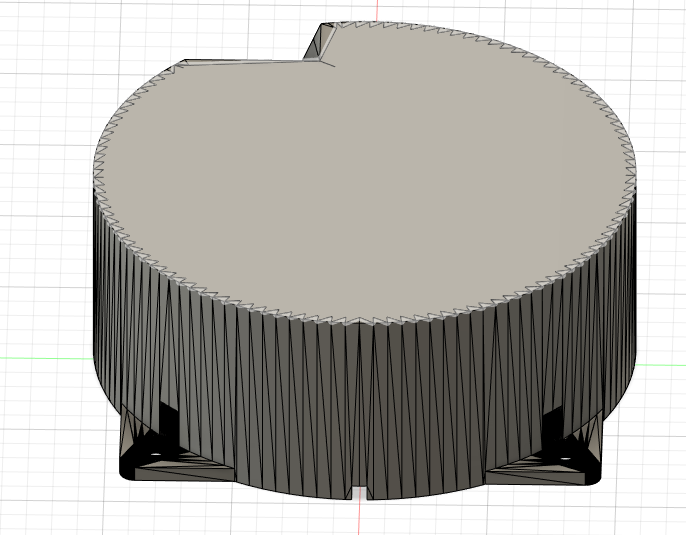

Bringt es was die druckbare Einhausung (Modell Ofenrohr ) hinten zu schliessen? Platzprobleme?
Der Akustik sollte es zumindest dienlich sein oder?


Beste Grüße
Bernd

Jekyll schrieb: Frage an die werte Community:
Bringt es was die druckbare Einhausung (Modell Ofenrohr ) hinten zu schliessen? Platzprobleme?
Der Akustik sollte es zumindest dienlich sein oder?

Beste Grüße
Bernd

Ob das bei den 10cm Quitscherlen was bringt? Wo sind die HiFi Freaks?
