3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Powerflip schrieb: Hier Mal ein anderer Lösungsansatz.

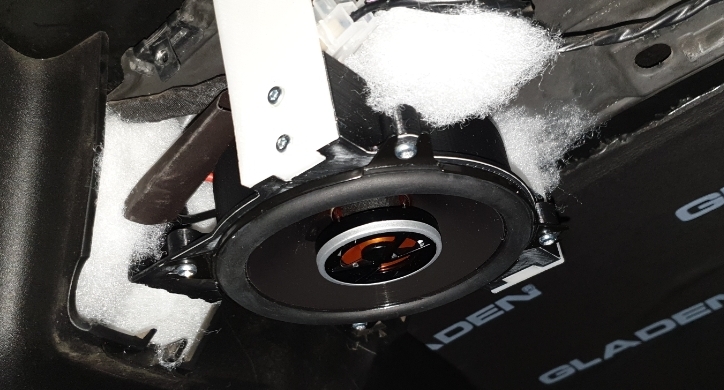

Ein Ring wird mit Silikon in die Verkleidung geklebt.
Dann wird der Lautsprecher aufgesetzt und danach mit einer Deckkappe verschraubt.
Ich drucke gerade noch eine andere Deckkappe mit etwas mehr Volumen.
Mal schauen, was die Kappen bringen.
Das montierte System ist sehr eigenstabil.
Hoffentlich rappelte die Verkleidung nicht.

Da ist ne saubere Konstruktion und Einhausung! Akustisch kann ich keinen Rat geben, ich sehe nur Probleme, wenn das Gewicht der Lautsprecher auf der Brücke liegt und nicht am Rahmen am Himmel. Die Brücke wird hinten über Schrauben fixiert, auf der Vorderseite über Kunststoffnasen. Zumindest bei mir geht es an der Stelle allein durch den Druck des Dichtbands zwischen Lautsprecher und Brücke raus.

Ich habe die Lautsprecher nach unten mit Kompriband abgedichtet, war immer noch doof, dann habe ich noch Mal die Polung kontrolliert und siehe da, Renö hatte sich vertan, danach war es besser. Dann noch nen kleinen Verstärker dran und nen Mini Subwoofer hinten in den Kofferraum in einer Tüte. Ich bin jetzt zufrieden. Ach und noch ein paar Zusatzhochtöner auf das Armaturenbrett um das Klangbild ein wenig nach vorne zu schieben.
VG
Holger

Also mit "durchschnittlichen" Lautsprechern unterm Dach UND einem Woofer hinten reichen mir die Höhen und Mitten völlig.
Ist ja von der geografischen Lage her eh fast schon ein Kopfhörer

Nur Bässe können halt diese 10cm Teile gar nix.

Doch, habe ich. Keine Verbesserung.
Ich vermute, das Rohr schließt nicht bündig mit der Dachstrebe ab, oder?
Bei meiner Kappe ist das fast geschlossen mit ein paar wenigen kleinen Luftspalten. Wahrscheinlich ist das Volumen zu klein. Regalboxen mit 4" Lautsprecher liegen immer über 1,5 Liter. Teilweise bis 5 Liter.
Werde es noch Mal ausbauen.

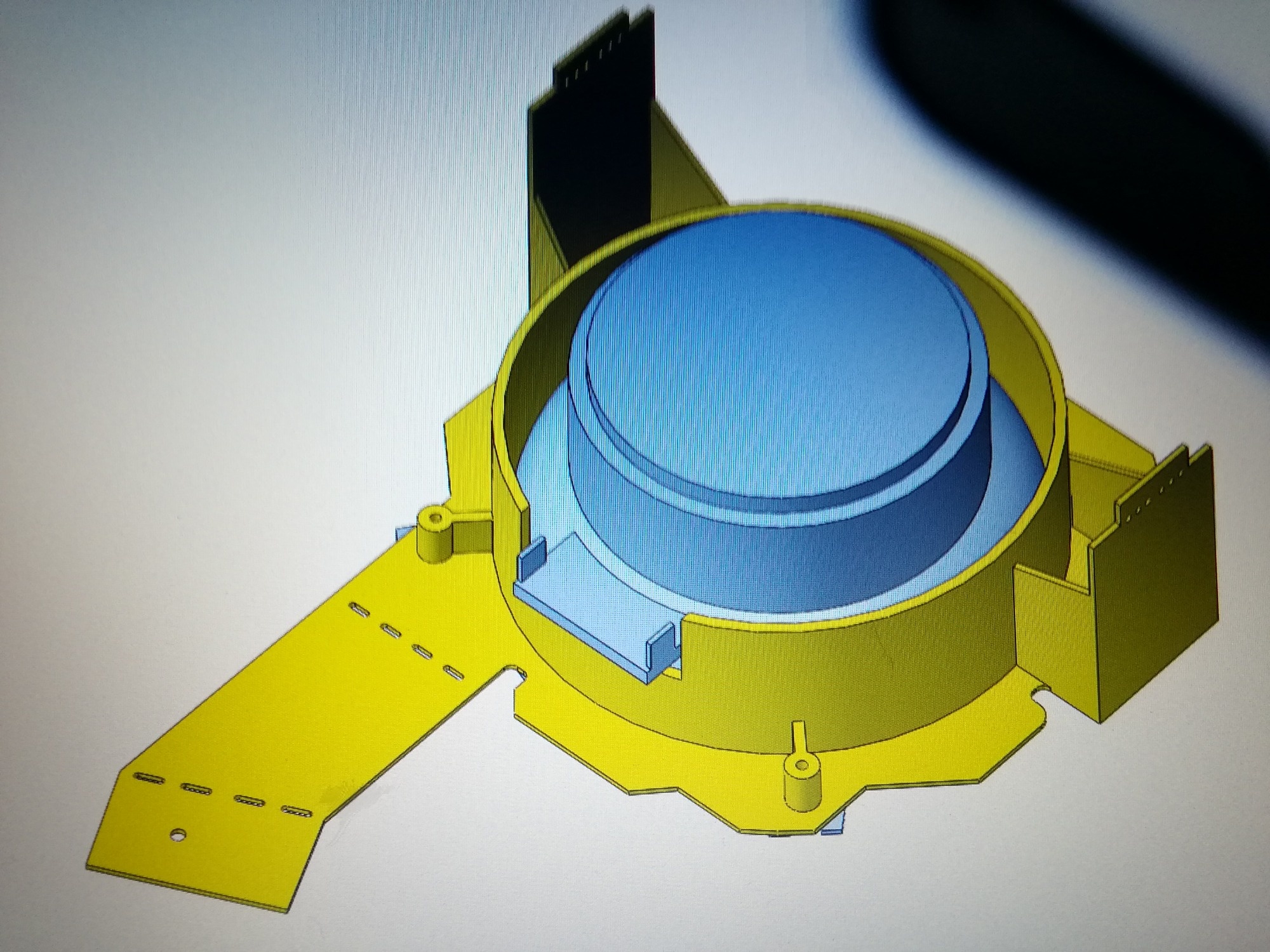

Heute hatte ich mal die Idee, den Befestigungsrahmen für die originalen Befestigungspunkte zu konstruieren und in 3d zu drucken.
Die Datei ist fertig. Ich habe mir die pdf aus dem Forum genommen und in 3d neu konstruiert. Wenn das alles passt und funktioniert, lade ich die Datei mal hoch.
Der Lautsprecher ist der JBL.

Dem Lsp. die Luft zum Atmen nehmen ist kontraproduktiv
die Brücke oben mittig mit nem Steg versehen, dass die Lsp. nicht gegeneinander arbeiten, damit man einen Resonanzraum hat
Die Oberfläche der Innenseite der Brücke kann man mit bspw. Kork bekleben, damit es nicht so plastern klingt (hat jedenfalls in Plastiklautsprecherboxen Wunder bewirkt. Habe die Brücke ja nicht mehr drin. Mit dem Steg mittig (Schaumstoffklebeband, Bahnen übereinander geklebt bis es dichtet, hat viel gebracht))

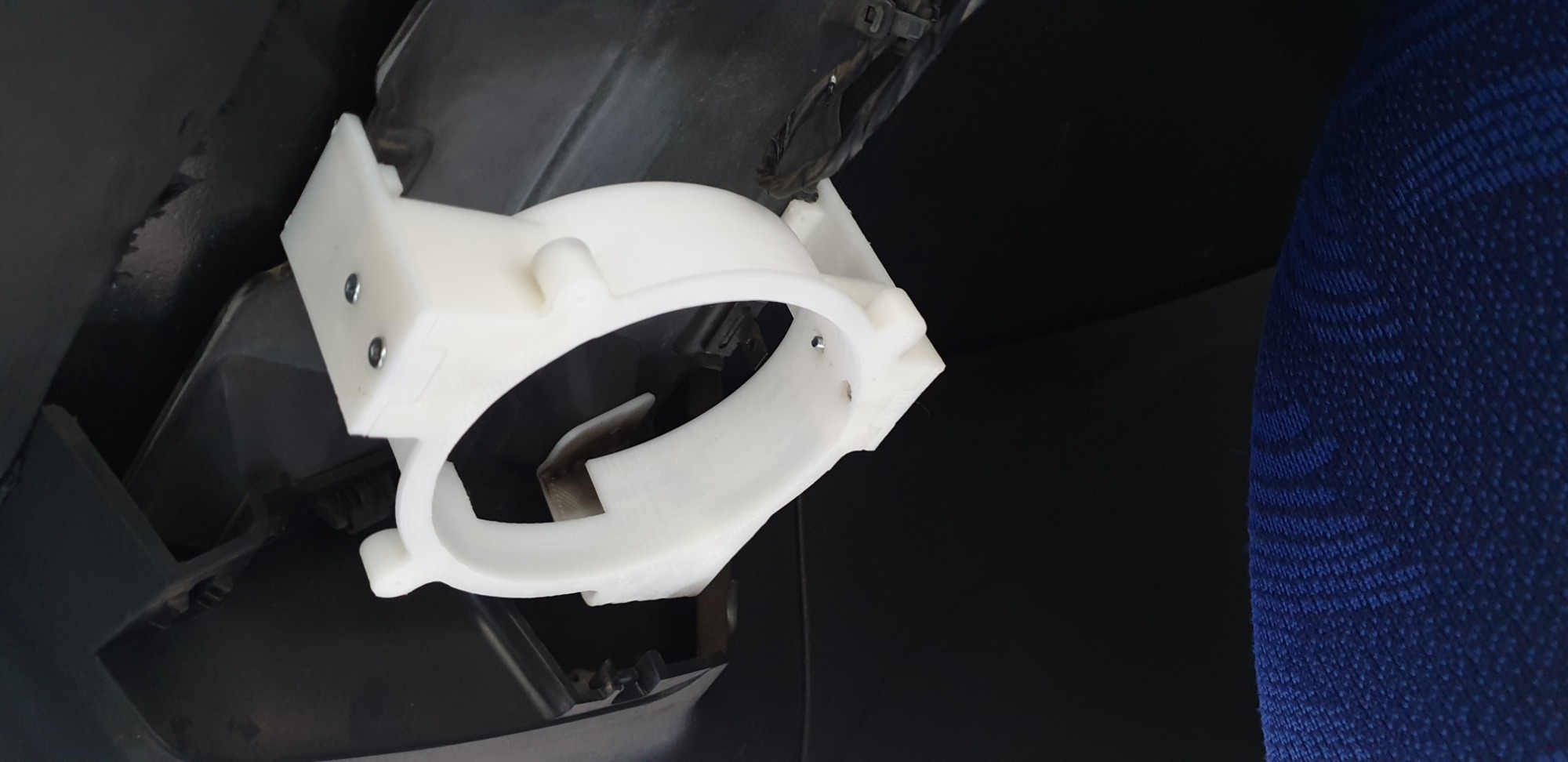

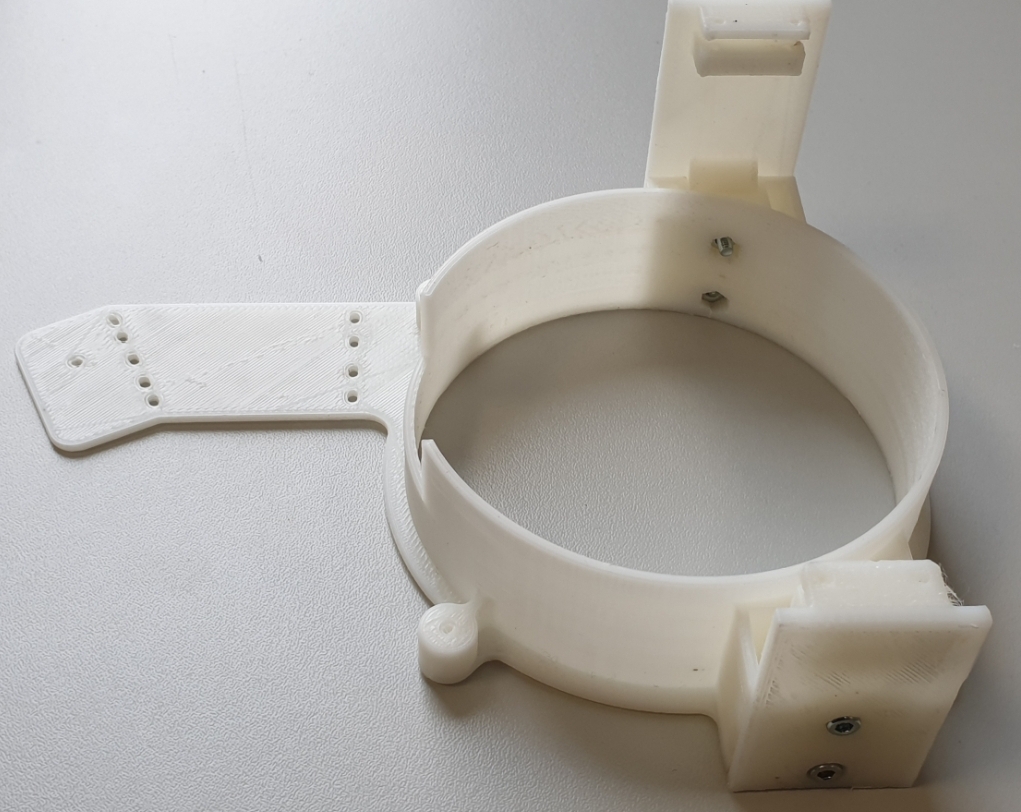

Nach ein paar kleineren Optimierungen sieht es jetzt so aus. Es ist 3-teilig geworden und wird verschraubt.
Die seitlichen Halter mit der Lautsprecheraufnahme und jeweils mit der Dachstrebe. Die seitlichen Halter werden in die Dachstrebe angeklipst und anschließend mit kleinen Holzschrauben verschraubt.

Hallo Powerflip,
Welchen Drucker verwendest du dafür?
MfG
Thomas V.

Ich nehme einem modifizierten Ultimaker 2.
Ideal für ABS.
Die Teile selbst sind aus ABS. Pla hält nicht.
Ich habe es in Draft Qualität mit einer 0,6 Düse und 0,2 Layer Höhe bei 100% Füllung gedruckt.
Für die Umwandlung von 3D in STL habe ich niedrige Qualität eingestellt.
Nicht hübsch, aber schnell fertig. Sieht man eh nicht mehr.

Hält bombenfest. Die seitliche Lasche Mitte hinten kann man wahrscheinlich weg lassen.

das sieht ja mal gut aus ! ! !
Hast Du ein Bild im eingebauten zustand mit Lautsprecher ?

Klar. Allerdings hatte ich einen Farbwechsel. Ist jetzt schwarz. Es sind JBL eingebaut. Klang.....na ja. Wo soll er auch herkommen.
Wenn das Autoradio vorne fertig drin ist, mache ich mir noch Mal Gedanken über die Lautsprecher. Dem Sound hat das Radio nicht viel gebracht. Außer das der Klang besser angepasst werden kann.

Das sollte die Lösung sein!
Ein Lautsprechergehäuse, dass unter die original Verkleidung passt. Ich habe eins soweit fertig. Werde diese Woche schauen, ob wirklich alles passt. Dann geht's an die zweite Seite.
Alles in 3D gedruckt. ABS ist Pflicht.
Ich habe leider gerade nur so ein sch... Material zum Drucken. Viel Nacharbeit, viel warping.

Jetzt zu den Lautsprechern.
Ist ein Set von Sinustec. ST-100. Ein 2-Wege System. Hochtöner müssen irgendwo angebracht werden.

Der Klang ist richtig richtig gut mit Gehäuse. Vom Volumen geht bestimmt noch mehr.
Den Link gibt's dazu.


Danke an TwizyChrisy.
Live ist das viel besser. Bin gespannt, wenn das zweite Gehäuse fertig ist.
Wenn alles fertig ist, lade ich alles hoch.

Moin Powerflip,

erstmal "gutes neues Jahr" und...ich hätte da mal eine Frage wie weit denn der Fortschritt deiner "Einhausung" mittlerweile gekommen ist und ob du gegen Bares zwei Gehäuse für mich drucken kannst. Ich hab leider keinen so tollen 3D-Drucker wie Du....meiner kann nur 1D . Ich bin wie Du auch sehr daran interessiert den Ton aus dem Off deutlich zu verbessern. Dein Video ist da das überzeugenste gewesen was ich bisher gesehen habe, ohne das man sich gleich einen fetten Subwoofer ins Heck basteln muss.

Grüßle aus dem Schwabenland

Also ich finde das Gehäuse ja Megaschick! Bist denn schon weiter gekommen bzw. magst deine Entwürfe mal frei geben? Ich würde gerne mal einen Versuch mit PLA+ wagen,hab da in meinem Honda recht gute Erfahrung mit gemacht.
