3D-Druck - äußere Halterung Frontmaske

Versuche gerade für die Frontmaske die äußeren leicht wegbrechende Klammerhalterung nachzubauen...

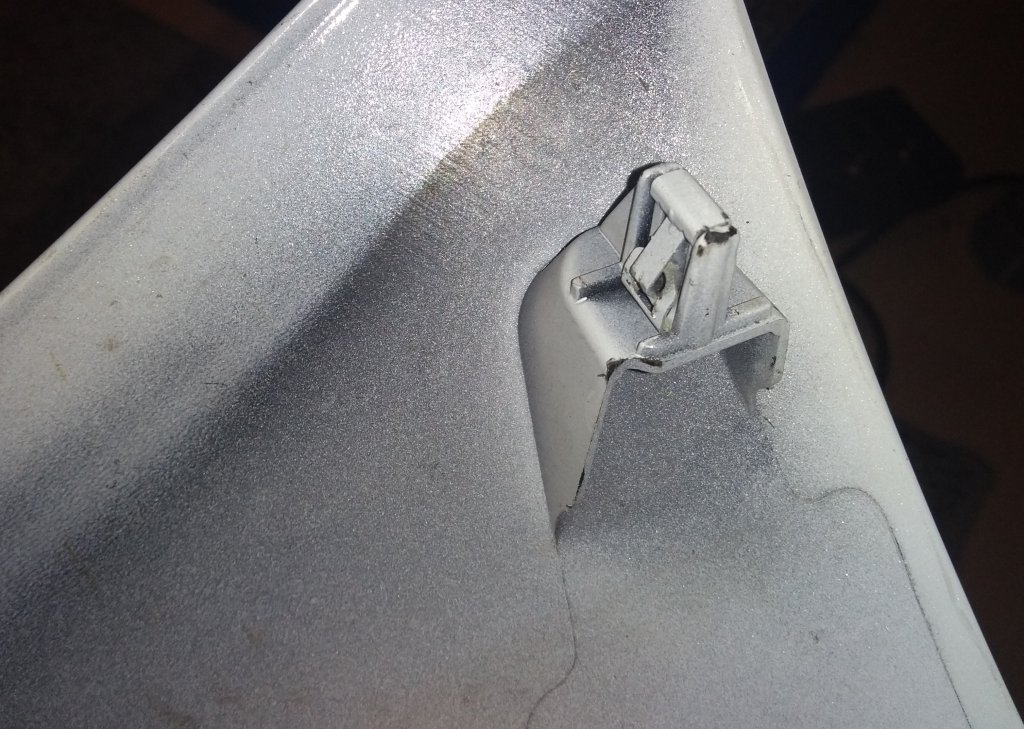

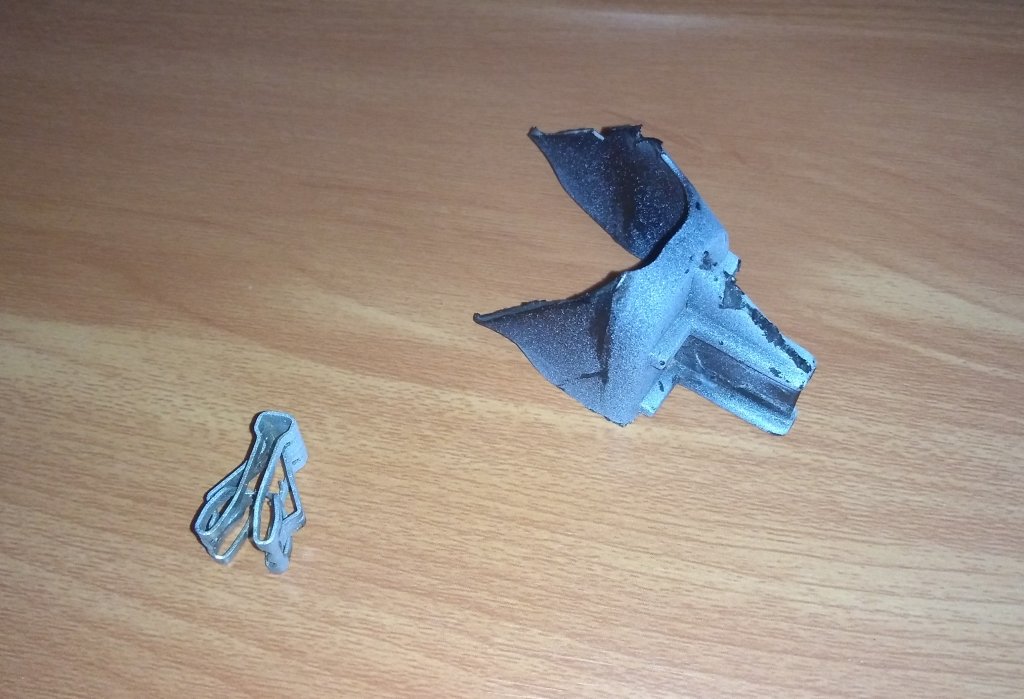

Problemkind:

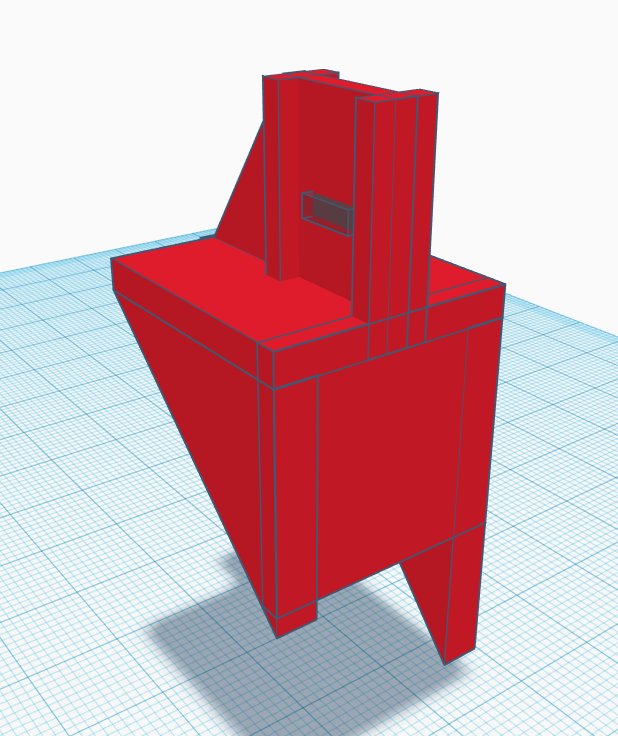

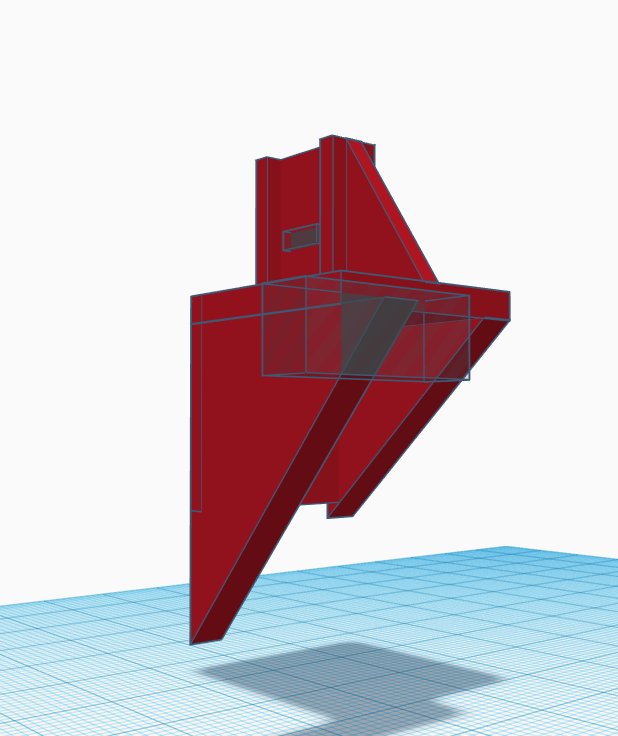

Aktueller Stand:
(ich weiß. Tinkercad ist für manche "Spielzeug", aber damit läßt sich für Freizeitmurkser halt super konstruieren und führt auch ans Ziel)

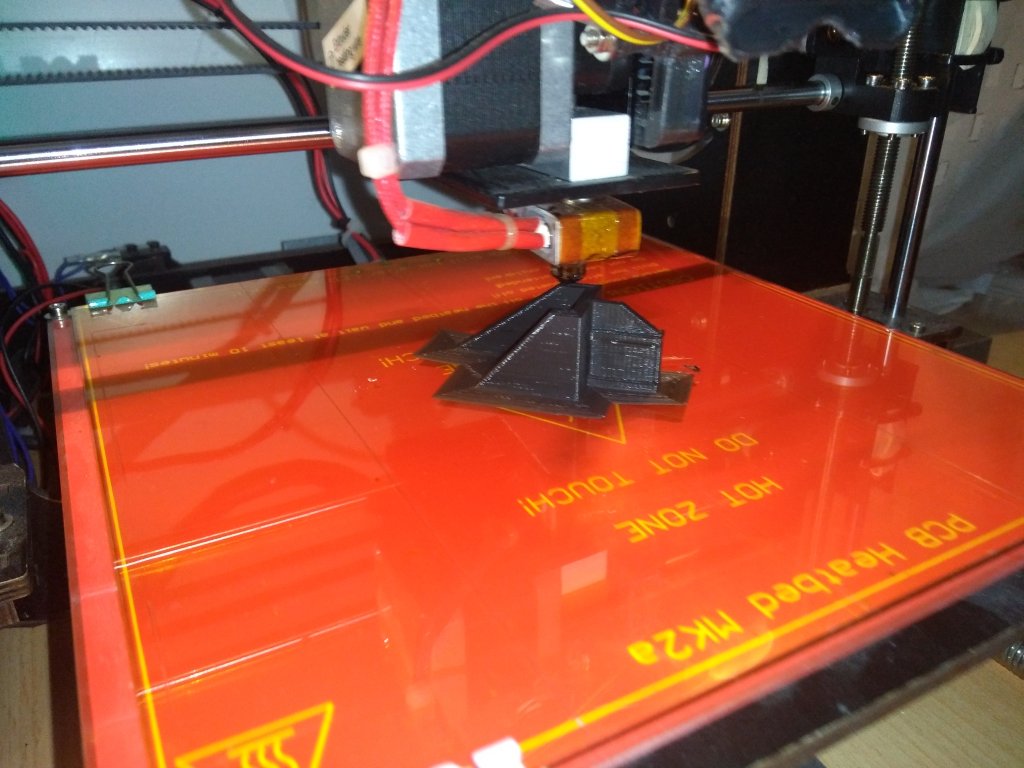

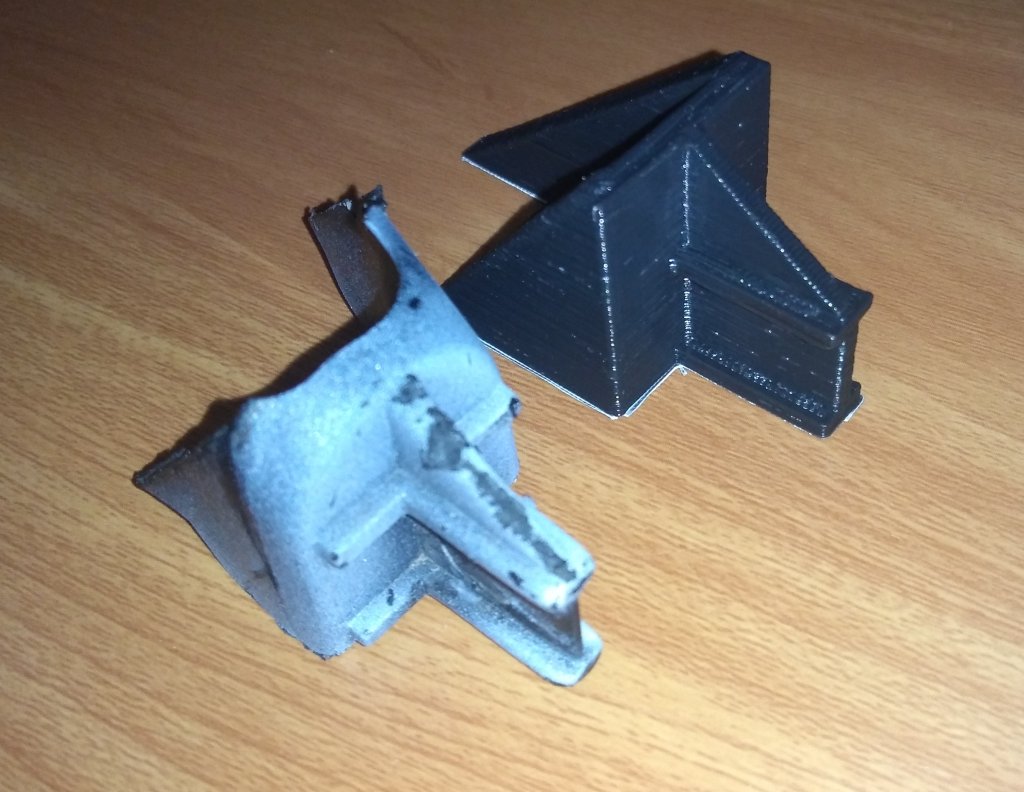

Erster Druck ...

Beim Winkel des längeren Teils verguckt

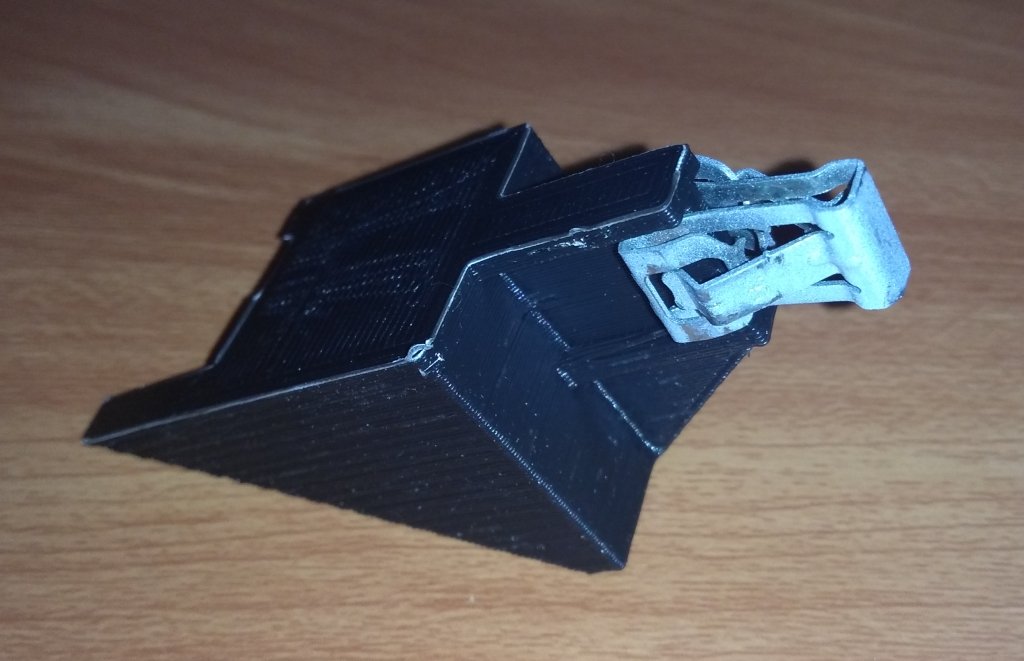

Mal grob geschätzt korrigiert ... druckt gerade ...


Überlege, ob ich noch versuche die jetzigen Auflageflächen der Winkel zu verbinden, um eine großflächigere Klebefläche zu bekommen...?
Die jetzige Fläche muss man noch schräg abschleifen um es an die Oberfläche anzupassen...

Hier mal der aktuelle Stand die STL als ZIP:



Und für die andere Seite kann man es in der Druckersoftware spiegeln.


Bin dann gespannt, ob der 2K Kleber hier auch so gut hält.


Und wenn's doch nix wird, dann dient es halt der allgemeinen Unterhaltung

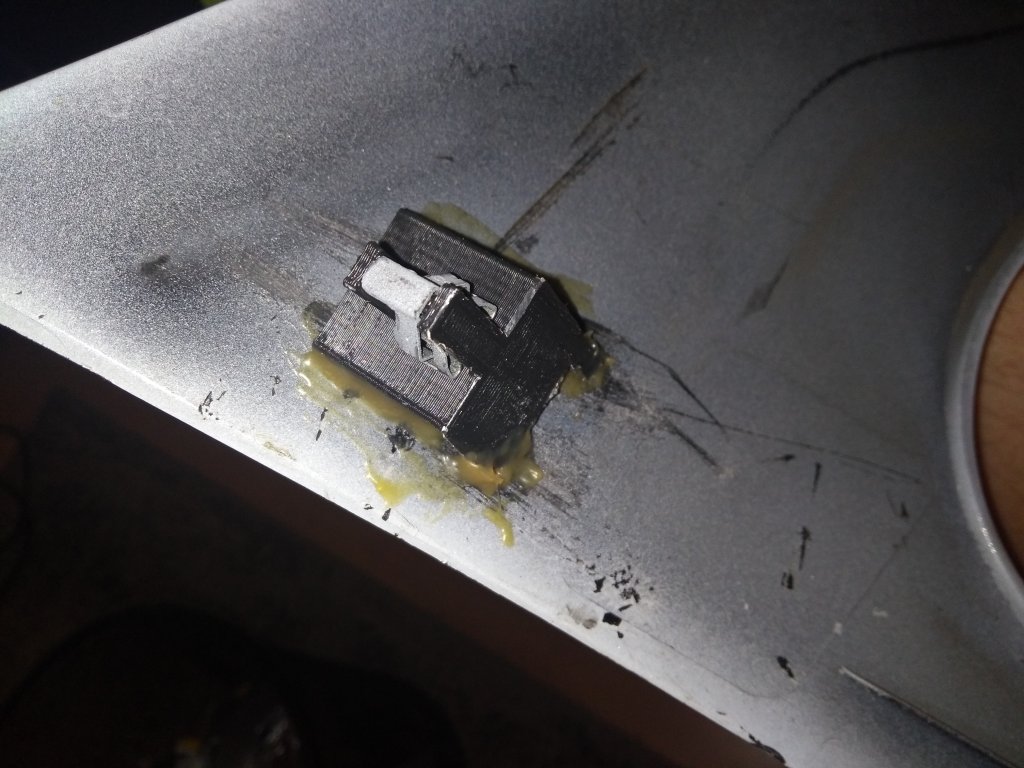

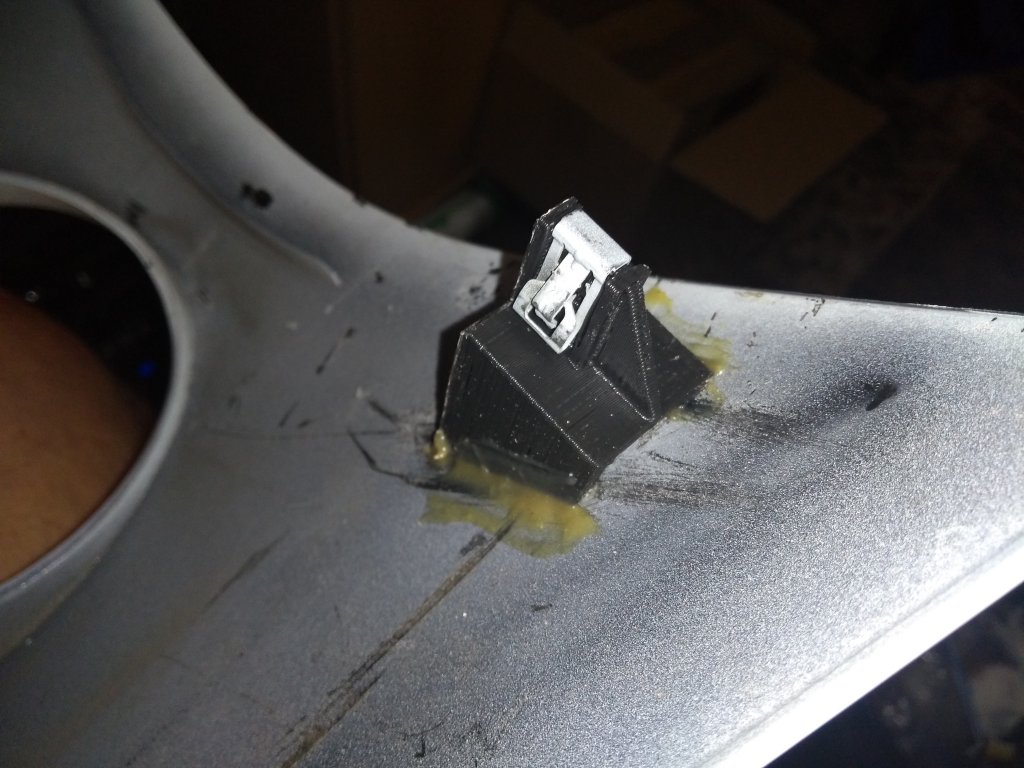

Den aktuellen Ausdruck mal probehalber ankleben und schauen, ob es auch wirklich passt...

Bin gespannt ...


Wenn's passt, noch was dran zaubern, um die Klebefläche zu vergrößern und in 0.2 drucken

Heute Mittag noch schnell probiert ...

PASST!

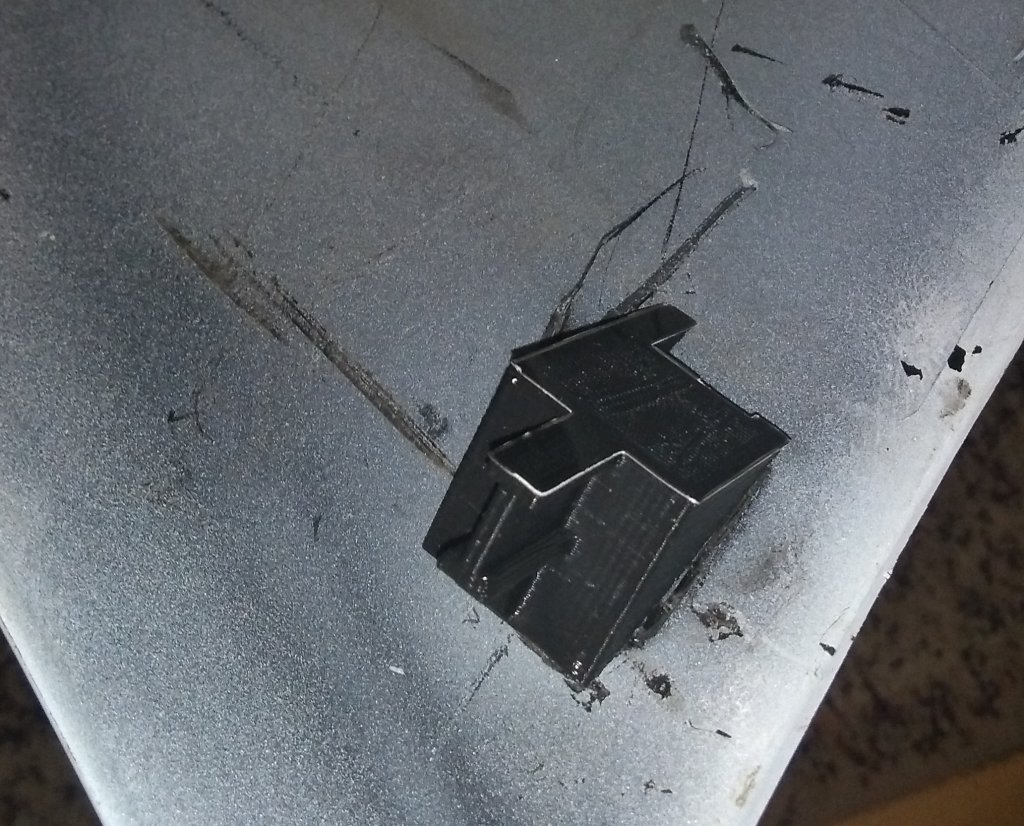

In den Bildern, links die intakte originale Nase, rechts die nachgemachte. Sitzt gleichmäßig.

Hatte es mit der Raute nach oben zeigend auf dem Tisch liegen und die Nasen, die dann nach unten zeigten, verglichen. Mir kam es so vor, als wäre die gedruckte Nase etwas länger.

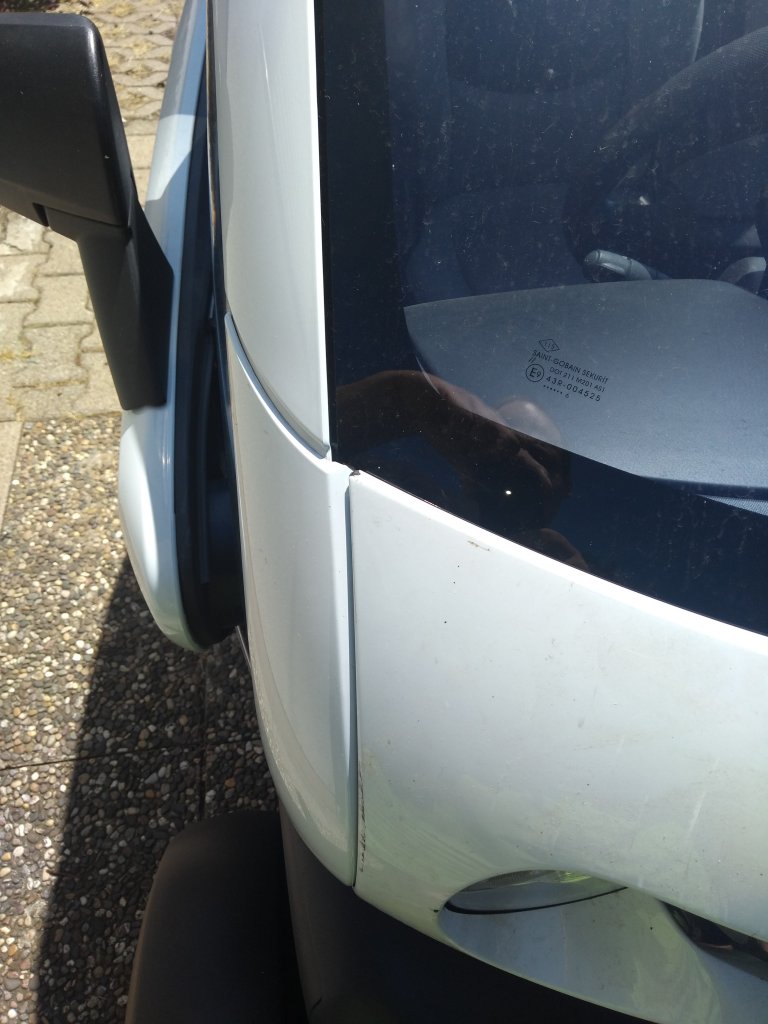

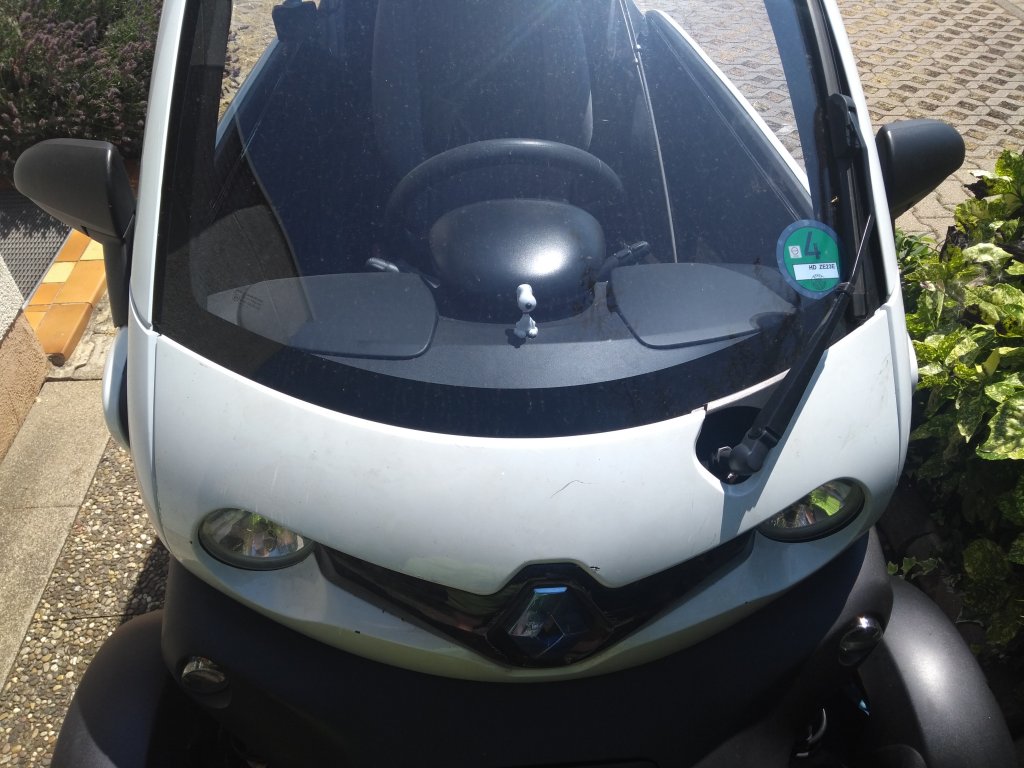

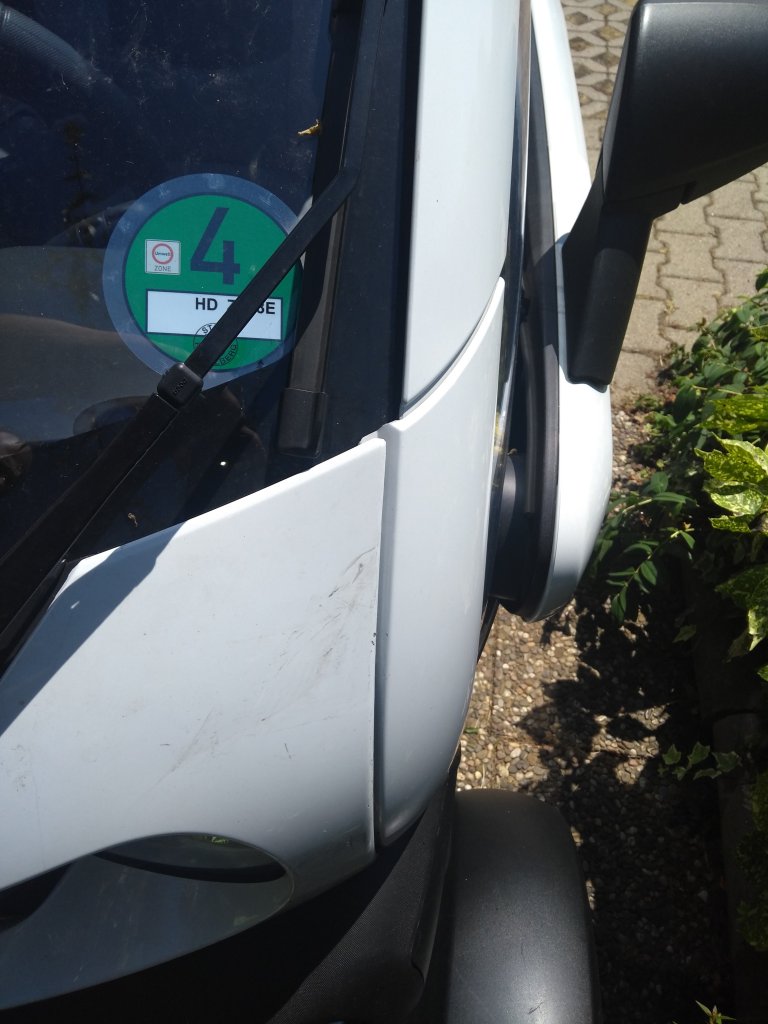

Aber am Twizy passt sie aus meiner Sicht perfekt.

Ich schätze, eine größere Klebefläche des Druckobjekts benötigt man nicht. Einfach auf das Druckteil fett Kleber und wenn man es positioniert hat* dann außen herum noch ordentlich, um es zu verstärken und die Belastung zu verteilen, sollte ausreichen.

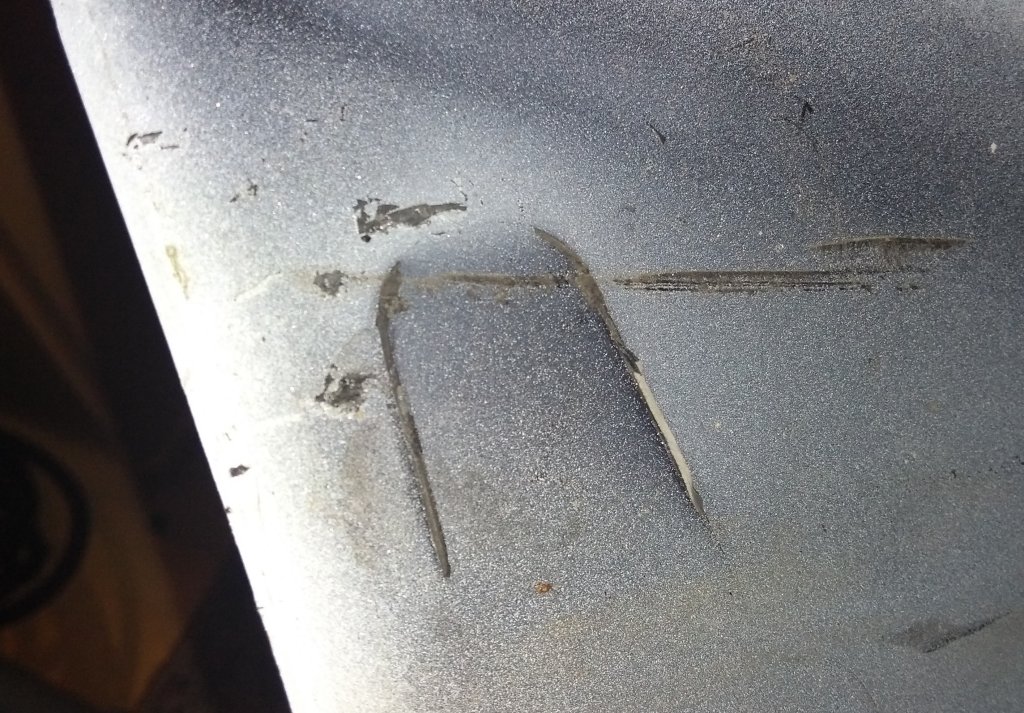

Zumindest hat die UHU Version des "Stabilit Express" drei mal auf und abnehmen ausgehalten, und wie man im Bild oben sieht, bin ich da noch sparsam mit umgegangen. Die Oberfläche der Maske muss man natürlich aufrauhen, und das Druckteil wie es dann aufliegen soll, ein paar mal über grobes Schmirgel ziehen. Die Kante brechen, da es ja in einem anderen Winkel aufgeklebt wird, als die gedruckte Fläche steht, gleichzeitig kann man hier noch 1-2m korrigieren.
Vielleicht mache ich die Tage mal noch eines mit korrigierten Kanten? Aber ich denke da man es eh anschleifen muss, passt das erst mal.
Es muss zwar keinen Schönheitswettbewerb gewinnen, aber vlt werde ich hier und da mal noch etwas an den Kanten arbeiten, sieht ja schon etwas klotzig aus ...

Dann werde mir die finale für meine und die vom T2 noch ausdrucken und einkleben.


Das STL dürft ihr natürlich, wie immer und üblich, für eure privaten non-commercial Zwecke verwenden

Das STL ist für die in Fahrrichtung gesehen LINKE Seite.
Für die rechte Seite, in der Drucksoftware einfach das Druckobjekt spiegeln.

Verbesserungsvorschläge welcome.



* : Positionieren:
Sofern man noch eine andere Frontmaske zum direkten Vergleich hat, ist es recht einfach.
Fehlt nur eine Nase, kann man sich auch an den Eckpunkten, die beidseitig gleich sind, orientieren.
Hier mißt man Mist -ehm- am besten zur Mitte der Nase, auf die die Klammer gesteckt wird.
Es kommt auch nicht auf 1-2mm an, so viel Spiel ist da dann schon noch drin.
Ich mache da vlt mal noch 1-2... Bilder dazu, wenn ich meine Masken bearbeite.

Ich würde mich für testweises Anschweißen zur Verfügung stellen.... wenn mir jemand zwei Außennasen druckt

Ich halte mich da jetzt raus. ^^

TwizyChrisy schrieb: Ich würde mich für testweises Anschweißen zur Verfügung stellen.... wenn mir jemand zwei Außennasen druckt

ich drucke dir die Tage welche mit, schick mir noch kurz ne PM zwecks wo hin werfen
(ich sollte mal wieder anfangen ein Adressbuch anzulegen und zu führen haha)

carbon_compound schrieb: Ich halte mich da jetzt raus. ^^

ja ne .. so macht das ja jetzt gar keinen Spaß!

coole Sache, selbes Problem bei mir.
woraus hast du es gedruckt und schonmal dran gezogen? PLA wird unter Garantie nicht halten! Klebefläche vergrößern ist eine gute idee...

Ne, musste wenn, aus ABS drucken.
Hatte das noch von den Sitz- und Handschuhfachklammern drucken eingespannt
Mit viel Rand drucken hält es auch auf der Platte

#Klebefläche
schätze ich, wenn man genug Kleber außen herum schmiert, ist das auch ausreichend



War eben im Hornbach in SNH ... die haben den UHU "Stabilit Express" nicht!

und warum sollte man nochmal den Einzelhandel (wenn HB auch etwas größer ist) fördern? Sauladen!
und an der Kasse nur noch Selbstscannenbezahlen. Wo sind wir denn?
Hab die nette Dame gefragt (die hat ja auch nur, wie wir alle, ihre Order) , wenn mal das Feedback der Kunden dazu abgefragt wird, möchte sie doch bitte die Frage in den Raum stellen, ob der werte Entscheider so auch im Kino "bedient" werden möchte!?

Naaa, HB steigt bei mir jetzt zumindest so langsam aus dem Kreis der bevorzugten Märkte aus.

ABS auf ABS lässt sich gut mit Tangit PVC-U kleben.

BinKino schrieb:

carbon_compound schrieb: Ich halte mich da jetzt raus. ^^

ja ne .. so macht das ja jetzt gar keinen Spaß!

Doch, mir schon, ich lach mich gerade weg!

Ich hätte jede Wette gewonnen das der Bärtige es nicht auf sich beruhen lassen kann!
Geht mir aber auch so wenn es um Reifen und Achsvermessungen geht.
Da stellen sich mir manchmal auch die Nackenhaare!

Ich habe jetzt noch nicht weiter gelesen, finde aber, da nicht jeder ein Tausende Euro teure Plastikbappmaschine sein eigen nennt,
die pragmatische Lösung vom TC nicht schlecht!
Ob sich die zwei unterschiedlichen Thermoplaste mit einem Lötkolben verbinden lassen.......?

Tausende Euro teure Plastikbappmaschine

100 Eu ausm Eu-Chinakontainer via Bucht .. bissel nachoptimieren und die Kiste funzt onewallfree.
Kann dir ja mal meinen zweiten ausleihen

BinKino schrieb:

Tausende Euro teure Plastikbappmaschine

100 Eu ausm Eu-Chinakontainer via Bucht .. bissel nachoptimieren und die Kiste funzt onewallfree.
Kann dir ja mal meinen zweiten ausleihen

Du redest aber jetzt nicht von einem Drucker?
Ich meine eigentlich den steuerbaren Heißluft Föhn vom Bärtigen Österreicher!

Solltet ihr mich um meinen Spaß bringen wollen und tatsächlich Anleitung fürs Schweißen oder Kleben haben wollen, so stehe ich für Anfragen bereit.

Goldi schrieb:

BinKino schrieb:

Tausende Euro teure Plastikbappmaschine

100 Eu ausm Eu-Chinakontainer via Bucht .. bissel nachoptimieren und die Kiste funzt onewallfree.
Kann dir ja mal meinen zweiten ausleihen

Du redest aber jetzt nicht von einem Drucker?
Ich meine eigentlich den steuerbaren Heißluft Föhn vom Bärtigen Österreicher!

Ach so...... Du meinst richtiges Werkzeug
