Edriver BMS kommuniziert nicht

Berthold
Platinum Boarder

Beiträge: 2008
Dank erhalten: 1819

12 Apr 2024 20:34 #255923 von Berthold

Edriver BMS kommuniziert nicht

Wenn Du die Zündung einschaltest dann kommen im Display die zwei Striche und N Blinkt. (hab ich doch richtig verstanden)
Wenn Du dabei das 12 V Netz misst vermute ich das es keinen Spannungsanstieg auf 14,x V gibt , Richtig ?

Prüfe ob das BMS ein Ready signal an das Ladegerät gibt. Über Yazaki Stecker ( so ist bei dem Serien BMS )

Ich habe 0,0 Erfahrung mit Edriver BMS vermutlich simuliert dein EBMS aber das Serien BMS.
Ich hoffe das mein Vorschlag auch hier Zielführend ist.

Twizy Intens ; EZ 11/16 ; Parrot mit Pioneer-Sub ; H145/13 V135/13; Spacer 10mm; Zusatzlager, Lader Ventilation optimiert ; Mario Hack ; Kaufakku; Rückfahrkamera, Lüftungsschlitze freigeräumt , LED Frontlicht, ToM , LEGASTHENIKER aus NRW

Folgende Benutzer bedankten sich: JPB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JPB
Autor
Platinum Boarder
Azubi- lieber einen Twizy zu viel, als zu wenig

Beiträge: 2273
Dank erhalten: 1692

12 Apr 2024 20:38 #255924 von JPB

Edriver BMS kommuniziert nicht

Das hast du richtig verstanden.
Der Lader ist es zu 100% nicht. Der originale ging bis jetzt immer und auch mit meinem neuen Lader (hab ich testweise eingebaut gehabt) bleibt das Fehlerbild.
Die Spannung messe ich morgen. hab derzeit immer das Ladegerät dran, daher immer etwas mehr, als die 12v

Twizy Color Weiß Blau, BJ 2012, aktuell 65.200km (Aug 24),
Twizy Urban salsa rot, BJ 2012, aktuell 26.500km (Juni 24), mit 10kwh Akku eigenbau, AHK
Twizy Technic Schwarz Weiß, BJ 2012, aktuell 115.000km

Twizy Karte: www.tinyurl.com/twizykarte Eintragung: www.tinyurl.com/Twizyfahrer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Berthold
Platinum Boarder

Beiträge: 2008
Dank erhalten: 1819

12 Apr 2024 20:45 - 12 Apr 2024 20:51 #255925 von Berthold

Edriver BMS kommuniziert nicht

Ich vermute kein Defektes Ladegerät.
Es scheint aber so zu sein das der CAN Bus im Twizy nicht aufwacht und funktioniert wenn das Ladegerät nicht anspringt (-> 14,x V )
Dafür braucht es aber ein Ready signal vom BMS.
Kommt das Signal ? Ist das Signal richtig zum Ladegerät verkabelt ?

Falls es hier um ein Problem geht das nur die Komunikation zwischen den Edriver BMS und PC zur Parametrierung betrifft, bin ich falschen Film dann vergiss was ich geschrieben habe.

Letzte Änderung: 12 Apr 2024 20:51 von Berthold.

Folgende Benutzer bedankten sich: JPB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JPB
Autor
Platinum Boarder
Azubi- lieber einen Twizy zu viel, als zu wenig

Beiträge: 2273
Dank erhalten: 1692

12 Apr 2024 20:50 #255926 von JPB

Edriver BMS kommuniziert nicht

Theoretisch müsste es kommen, ich weiß jetzt nicht, wie ich dies nachmessen kann/ soll.
Ich denke, dass das BMS noch blank ist und "nix weiß". Daher kann ich mir vorstellen, dass es jegliche anfragen von anderen Geräten blockt, damit dem Akku nix passiert.
(Es weiß ohne Konfiguration ja weder den Akkutyp, noch die Mindestspannung der Zellen, daher geht es mMn. mit "nix Freigeben" auf Nummer sicher...)
Und der Can muss ja nicht richtig wach sein, um mit dem BMS zu kommunizieren, oder? Es sind ja quasi "nur zwei Kabel, die über Spannungsniveaus kommunizieren..."

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Berthold
Platinum Boarder

Beiträge: 2008
Dank erhalten: 1819

12 Apr 2024 20:54 #255927 von Berthold

Edriver BMS kommuniziert nicht

Das E-BMS ist doch schon richtig parametriert ? oder ?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JPB
Autor
Platinum Boarder
Azubi- lieber einen Twizy zu viel, als zu wenig

Beiträge: 2273
Dank erhalten: 1692

12 Apr 2024 20:56 #255928 von JPB

Edriver BMS kommuniziert nicht

Nein, 0,0, ich kann ja nicht drauf zugreifen. (Und ich denke, edriver hat maximal ein "Standard" drauf gemacht. Eher aber nichts, da er ja "meine Konfiguration" nicht selber erstellt hat)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Berthold
Platinum Boarder

Beiträge: 2008
Dank erhalten: 1819

12 Apr 2024 21:04 #255929 von Berthold

Edriver BMS kommuniziert nicht

Ok - das Problem ist also eine nicht vorhandene Kommunikation um das E-BMS zu parametrieren.

Das habe ich noch nicht gemacht , und hat mit dem Twizy Bus doch nichts zu tun.
Dann bin ich besser still, ( wegen unwissenheit.)

Folgende Benutzer bedankten sich: JPB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JPB
Autor
Platinum Boarder
Azubi- lieber einen Twizy zu viel, als zu wenig

Beiträge: 2273
Dank erhalten: 1692

12 Apr 2024 21:06 #255930 von JPB

Edriver BMS kommuniziert nicht mit PC

Ja, genau so ist es. Gemeint ist die Kommunikation mit dem Laptop/PC/ Endgerät und nicht mit anderen Geräten im Twizy.
Danke trotzdem für deine Einschätzung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Snorre
Platinum Boarder

Beiträge: 5822
Dank erhalten: 3830

13 Apr 2024 00:02 #255934 von Snorre

Edriver BMS kommuniziert nicht

Ich würde darauf wetten, dass das BMS okay ist, aber mit den Kabel etwas nicht stimmt.
Prüf zunächst mal, ob die Kabel zwischen den Pins am Stecker X4 und der Yazaki-Buchse aussen am Akku Durchgang haben.
Und dann auch noch das Kabel zwischen X3 und dem Stromsensor.
Dass das BMS keinerlei Konfiguration hat und deshalb bei Start das Fehlerbild erscheint glaube ich nicht.
Bei Pascal auf dem Schreibtisch war es ja auch noch ansprechbar.
Selbst wenn er es dir mit der suboptimalen 16S Konfiguration seines LiFePo-Akku zurück geschickt hat, dann würde ich nicht dieses Fehlerbild erwarten.
Zeigt das Twiz o´Meter Zellspannungen oder -temperaturen an?
Kannst du Fehler auslesen?

Twizy Cargo, EZ 07/2014, 110.000 km, Stand 09/2024

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

edriver
Moderator

Beiträge: 459
Dank erhalten: 1151

13 Apr 2024 07:03 - 13 Apr 2024 07:05 #255936 von edriver

Edriver BMS kommuniziert nicht

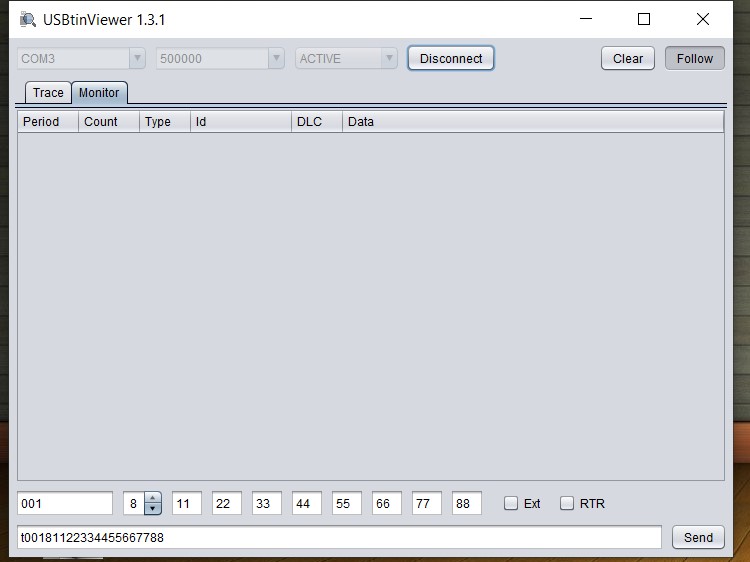

JPB schrieb: Hab alles so gemacht. Unter "period" etc bleibt alles leer. Also die Tabelle hat keine Einträge

Das bedeutet dass der Adapter keinerlei CAN Nachrichten empfängt.
Selbst ohne BMS müsste man nun die ganzen anderen Steuergeräte sehen.

Das Ladegerät weckt z.B. das BMS per CAN auf.

Entweder der ist der CAN/USB Adapter kaputt oder die ODB2 Buchse im Twizy ist defekt oder es gibt ein Problem mit dem CAN Bus im Fahrzeug.

P.S.:
Die BMS Konfiguration sollte eigentlich noch passen. Habe das EEPROM nicht reseted.

Letzte Änderung: 13 Apr 2024 07:05 von edriver.

Folgende Benutzer bedankten sich: ThM

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Snorre
Platinum Boarder

Beiträge: 5822
Dank erhalten: 3830

13 Apr 2024 08:38 #255938 von Snorre

Edriver BMS kommuniziert nicht

Teste doch zunächst mal den Programmieradapter und USBtinViewer an deinem anderen Twizy.
Je nach dem was sich dann ergibt kann man die nächsten Schritte wählen.

So wie im Moment der Sachverhalt ist, kann ich mir den Test bei meinem Kumpel sparen, denke ich.

Twizy Cargo, EZ 07/2014, 110.000 km, Stand 09/2024

Folgende Benutzer bedankten sich: JPB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Berthold
Platinum Boarder

Beiträge: 2008
Dank erhalten: 1819

13 Apr 2024 09:05 #255941 von Berthold

Edriver BMS kommuniziert nicht

zwei Fragen zum Verständnis:

die Kommunikation zwischen PC und E-driver BMS benötigt also einen Funktionierenden Can _ Bus im Twizy, der über die normale OBD2 Buchse im Handschuhfach kontaktiert wird und kommuniziert. ?

Auch zur Paramerierung des E-BMS. ?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 3877
Dank erhalten: 1756

13 Apr 2024 09:13 #255945 von Goldbacher

Edriver BMS kommuniziert nicht

Ich würde mich nicht wundern, wenn der USB-Adapter im Gerätemanager mit einem Fragezeichen, Ausrufezeichen oder überhaupt nicht angezeigt wird. Wurde mal ein anderer USB-Anschluß getestet?
Es sind mindestens zwei voneinander unabhängige Probleme vorhanden.
Weil noch ein zweiter Twizy vorhanden ist, sollte man den Fehler des Adapters schnell eingrenzen können.
Falls das Notebook Internetzugang hat, könnte ich es mir auch mal anschauen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JPB
Autor
Platinum Boarder
Azubi- lieber einen Twizy zu viel, als zu wenig

Beiträge: 2273
Dank erhalten: 1692

13 Apr 2024 09:24 #255947 von JPB

Edriver BMS kommuniziert nicht

Also den Adapter würde ich jetzt ausschließen (bzw. als Funktionstüchtig einstufen).

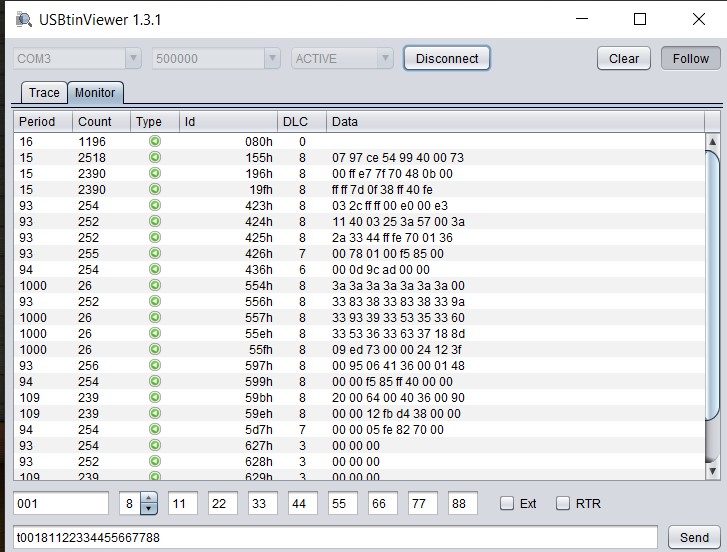

An Twizy #1 hat er folgendes gezeigt:

Demensprechend gehe ich davon aus, dass er im CAN mitlesen kann und sich das Problem wirklich erst mal auf den Fahrzeugbus eingrenzen lässt.

Die Kabel messe ich heute Nachmittag durch...

Anhänge:

Folgende Benutzer bedankten sich: Goldbacher

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 3877
Dank erhalten: 1756

13 Apr 2024 09:29 #255948 von Goldbacher

Edriver BMS kommuniziert nicht

Was passiert, wenn das BMS, bzw. der Akku komplett abgeklemmt ist? Könnte es einen Kurzschluß auf dem Canbus geben?
