Powercon True1 Adapter System

Die Befestigung wird sehr individuell.
Eigentlich hält es durch die Passform schon sehr gut, die zwei 3x12 universal Schrauben sind notwendig damit der Deckel hält und dienen als Verdrehsicherung.

Ulli-et-Tom schrieb: Ich könnte mir gut vorstellen, das auch umzusetzen, weil mein Schukostecker mamchmal warm wird... wird er Powercon warm ?

Habe es jetzt ein paar mal beobachtet (so oft muss ich ja nicht "tanken") und die Powercon-Kontakte bleiben KALT - da gibts keine Probleme mit den Übergangswiderständen.

Kleines Update:

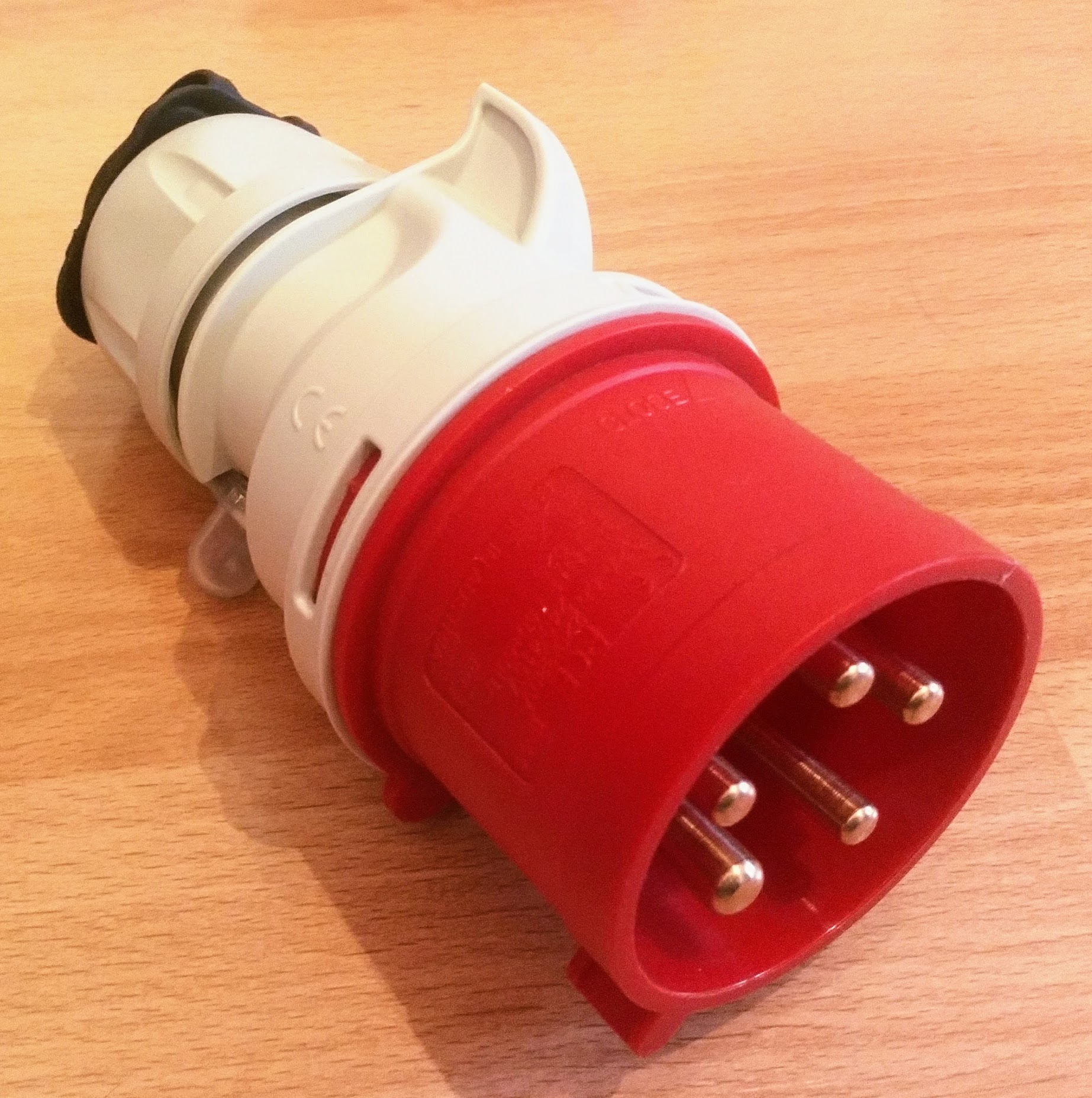

Jetzt lade ich auch an "Großen" Steckdosen



Die "Wallbox" ist auch fertig jedoch noch nicht an Ort und Stelle, Info folgt natürlich.

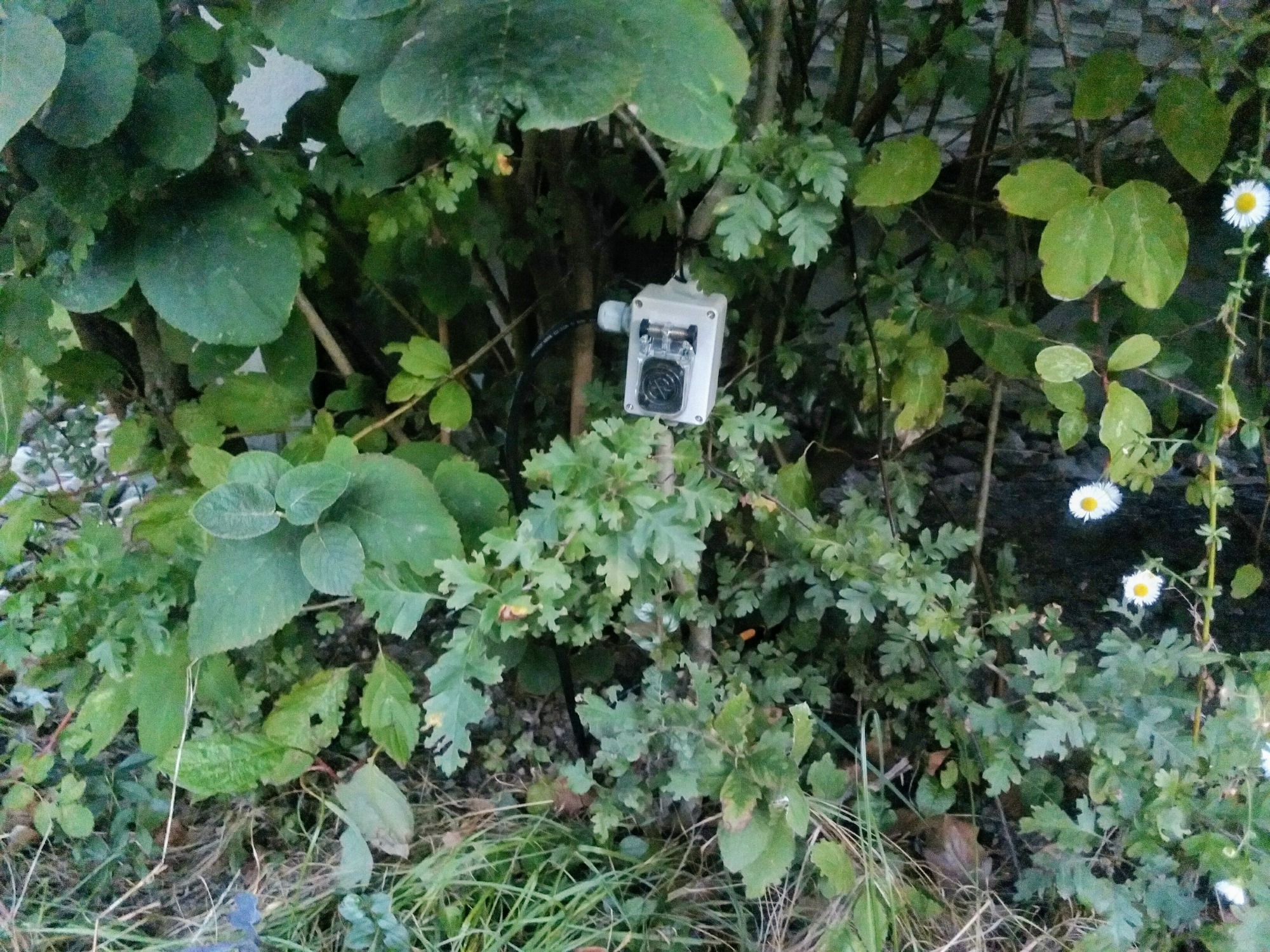

Hab leider das Foto vom Schreibtisch vergessen, somit gibts nur das Bild von meiner Ladestation im vorübergehenden Einsatz

Der Stamm hat sich als gut genug erwiesen und hält die Tree-Box noch fürs nächste halbe Jahr. Danach wird sie eine Wall-Box und kommt an die Hauswand.

Hier diverses bei Reichelt:
www.reichelt.de/index.html?ACTION=446&LA=446&q=powercon%20true1
Die Teile mit Kabel nicht nehmen denn die haben nur 1,5 statt 2,5qmm.

Angenommen wir haben neben den Originallader/-Netzteil optional ein zweites Lader/Netzteil im Twizy (laden aber normalerweise mit 230V nur mit dem Originallader) dann wäre es durchaus denkbar dieses dumme zweite Netzteil separat über eine zweite Powercon Leitung aus dem Drehstromstecker etc zu versorgen.
Als Idee etwas weiter gesponnen, wenn sich das zweite Netzteil als Slave des Twizy Netzteiles verhält (noch keine Ahnung wir die beiden Gleichstromquellen überlagert werden), dann ließe sich das womöglich sehr einfach und kostengünstig gestalten.

Lader parallel schließen sollte ja kein Problem sein. Und den Zusatzlader über eine Kupplung oder Buchse am Twizy zu versorgen auch kein Problem. Zu der Power Inline Buchse gibt es einen passenden Klappdeckel somit ist es dicht und zwar richtig !

Aus dem Drehstrom Stecker kommen dann 2 oder 3 Kabel mit Kupplung, anstelle der eingebauten Buchse und fertig

Bestelle demnächst wieder bei Thomann Powercon Teile, soll ich gleich mehr kaufen ?

Mannni schrieb: Lader parallel schließen sollte ja kein Problem sein. Und den Zusatzlader über eine Kupplung oder Buchse am Twizy zu versorgen auch kein Problem. ..

Wenn die Idee mit dem dummen 2kW Slave Netzteil eine sinnvolle Lösung ergeben könnte, dann sollten wir das in einem separaten Thread ausdiskutieren. CAN Bus Telegramme braucht dieses Netzteil keine Erzeugen. Am besten wäre es wenn sich die Spannung einstellen ließe (Renault hat 61,4V) und sobald der Hauptlader auf einen Ladestrom kleiner 40A schaltet sollte es aus gehen. Das wäre interessant für den Fremdakku (wir sollten es mit den Ladeströmen aber nicht übertreiben). Inwieweit so etwas für den (gekauften ) Renault-Akku Sinn macht und sich kostengünstig umsetzen lässt müsste man schauen. Es gibt ja diverse Ansätze. Im Extremfall 2 Slave Lader. Dann sind wir bei 3x40A (6-8kW Ladestrom). Der kleine Drehstromstecker würde reichen. -> Wenn dieses Gedankenkonstrukt eine Chance auf Erfolg hat -> separater Thread. Da könnten wir auch nach einen tauglichen Netzteil suchen.


Wegen Powercon Kleinserie, das sollten wir versuchen (nachfolgend der Erstentwurf, bitte ergänzen und korrigieren) (als Vorschlag; zu klären ist ob Teile, vorbereitet zur Montage oder fertig montiert).

A: je 1x Powercon Stecker + 1x Powercon Buchse (Starterset als Bausatz; das anschließen muss jeder selbst organisieren denn damit wird das Twizy Ladekabel aufgetrennt,
1.klausz
2.klausz

B: 10m Verlängerung (montiert)
1.klausz

C: Stecker Typ2 (montiert)
1.

D: Stecker CEE Blau 16A (montiert)
1.klausz
2.klausz

E: Stecker CEE Rot 16A (montiert)
1.


F: Stecker CEE Rot 32A (montiert)
1.


G: Winkelstecker Schuko Vollgummi (montiert)
1.

H: Adapterbuchse SchukoUltra (montiert)
1.


Preislich, etwas sollte bei Dir hängen bleiben (wenn Du es wirklich machen willst) denn das anpassen und zusammenschrauben ist Arbeit. Haftungstechnisch mußt Du aufpassen. Es gab mal jemand der hat Bücherstützen verteilt. Die wurden dann zur Montage der Smart Sitze mißbraucht

Die Hochleistungsstecker (speziell CEE Rot) würde ich erst haben wollten wenn diese mindestens 2 Phasen nach außen führen.

Ja stimmt Ladegeräte sind hier falsch u.U. gibt's ja schon ein Thema dazu.

Für die interessensliste mache ich morgen einen eigenen Thread auf, hier soll es beim eigentlichen Thema und dessen Entwicklungen bleiben, ewig lange Listen zwischen dem eigentlichen Content zu haben finde ich störend.

Btw: Type 2 Kupplung auf Powercon ist derzeit auch im Bau, lehne mich dabei an die Vorhandene Lösung aus dem Forum an: Power-Split 2 + 3D Vorlage

Das Thema Schnelladen (Slave Ladegerät(e)) ist hier:
www.twizy-forum.de/projekte-twizy/63291-twizy-supercharged?start=30#158987

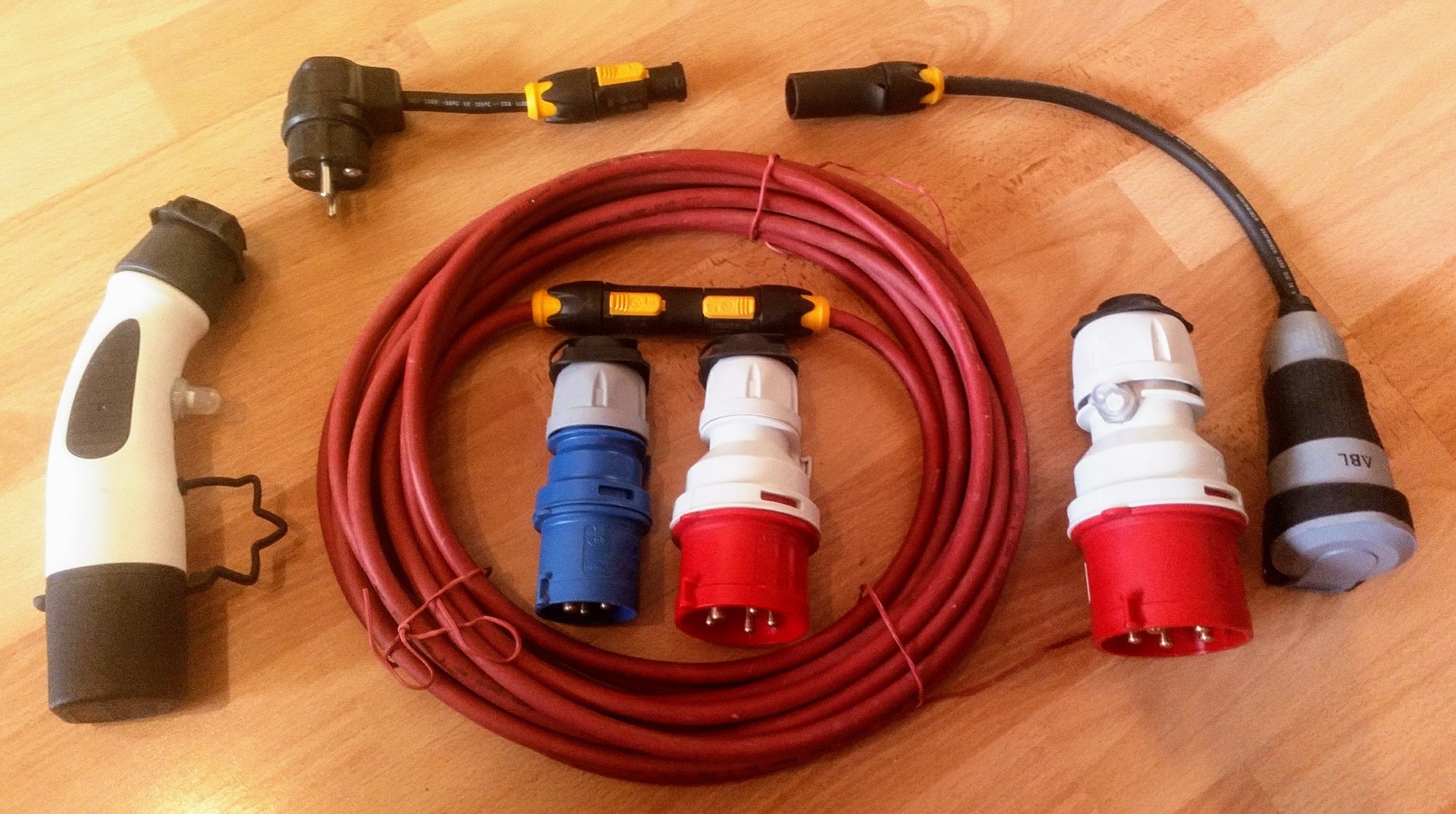

Update Twizy Inhalt 2.1 mit Powercon:

Schuko Adapter steckt vorne in dem Originalhalter, Type2 ist im Handschuhfach - der Rest hinten drin.

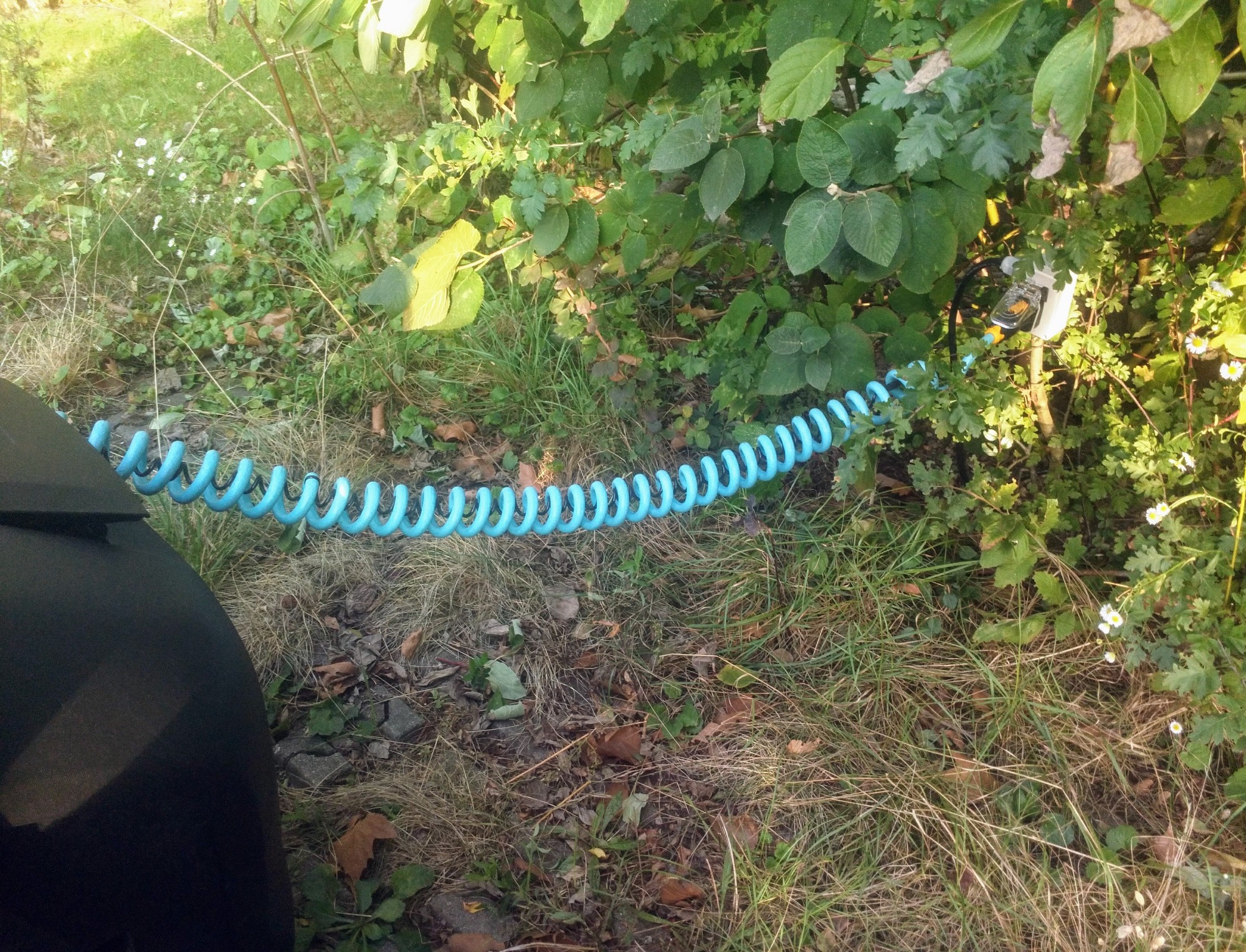

Meine Eco-Gree-Tree-Box in Aktion:

Damit lade ich auch Bedenkenlos bei Regen und Schnee

Für den Herrn Metallschrauben sind böse, hab ich jetzt alles extra aufgemacht
Also ich finde nur im blauen einen 2mm kurzen "Dorn" und der ist Bauartbedingt nur dünnem langem Draht erreichbar.

Für eine mögliche klein(st)-Serie gibts diesen Thread zum Vormerken:
www.twizy-forum.de/ladeadapter/85199-interessensliste-powercon-kleinserie-bedarf

Update !

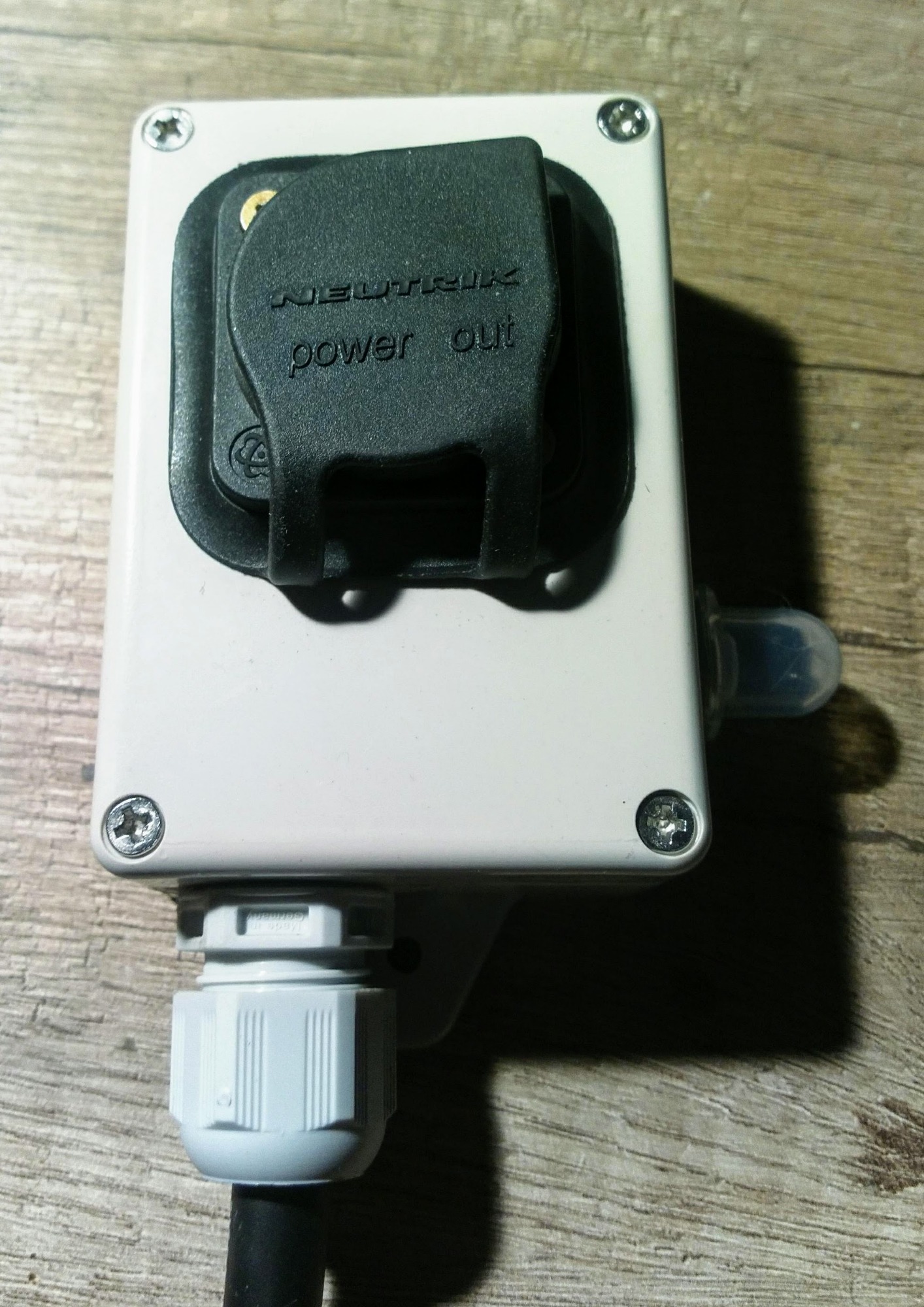

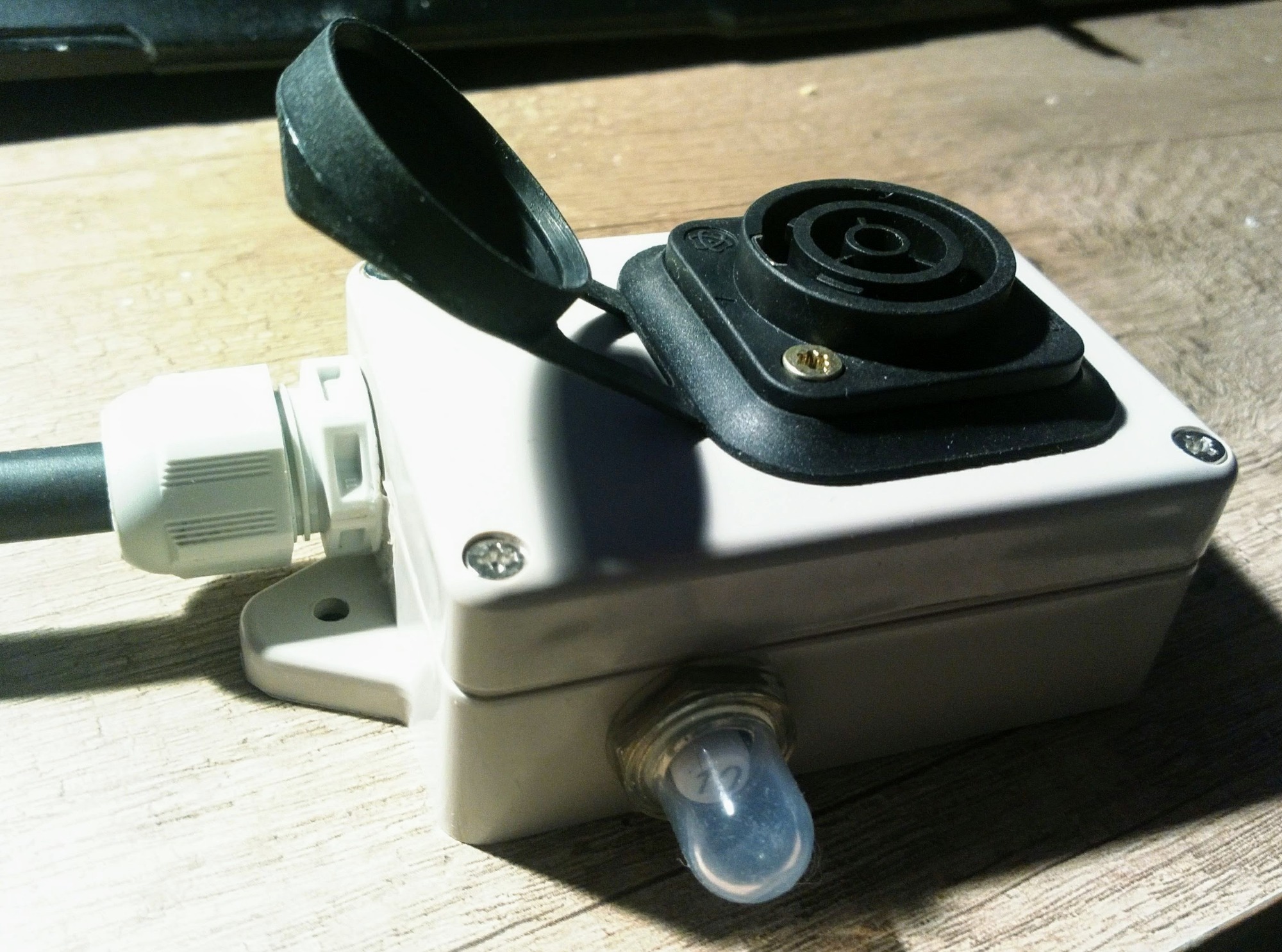

Ich stelle vor, die Powercon-Wallbox-Light (oder passt Wallböxlein besser?)
Light, weil ich nur die lose Gummikappe als Schutz verwende - dieses Modell kommt nur bei teil-überdachten Stellen zum Einsatz.
Die IP65 Version mit Klappdeckel gabs schon weiter oben.



Kostet mich fertig in dieser Ausführung ~<10€ und kommt jetzt an jeden Platz an dem ich öfter lade.
Zuhause, bei Bekannten und Freunden

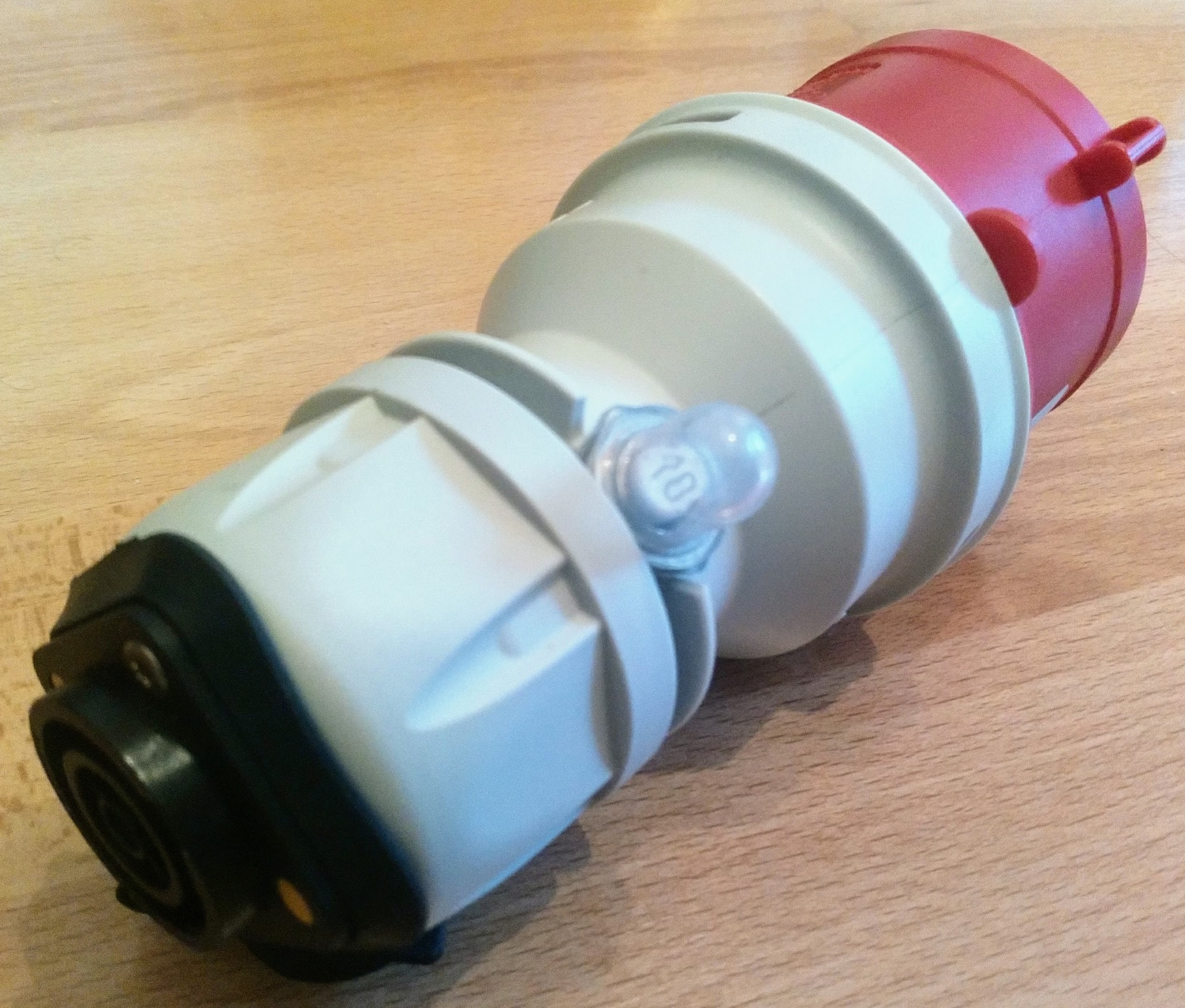

Die 10A Scherung ist fast überflüssig aber ich musste die Fehlbohrung irgendwie stopfen. (Mit Zümpfe ists ja auch lustiger)

Wie gesagt kommen jetzt an alle meiner regelmäßigen Ladeaufenthalte solche Powercon-Wallboxen.

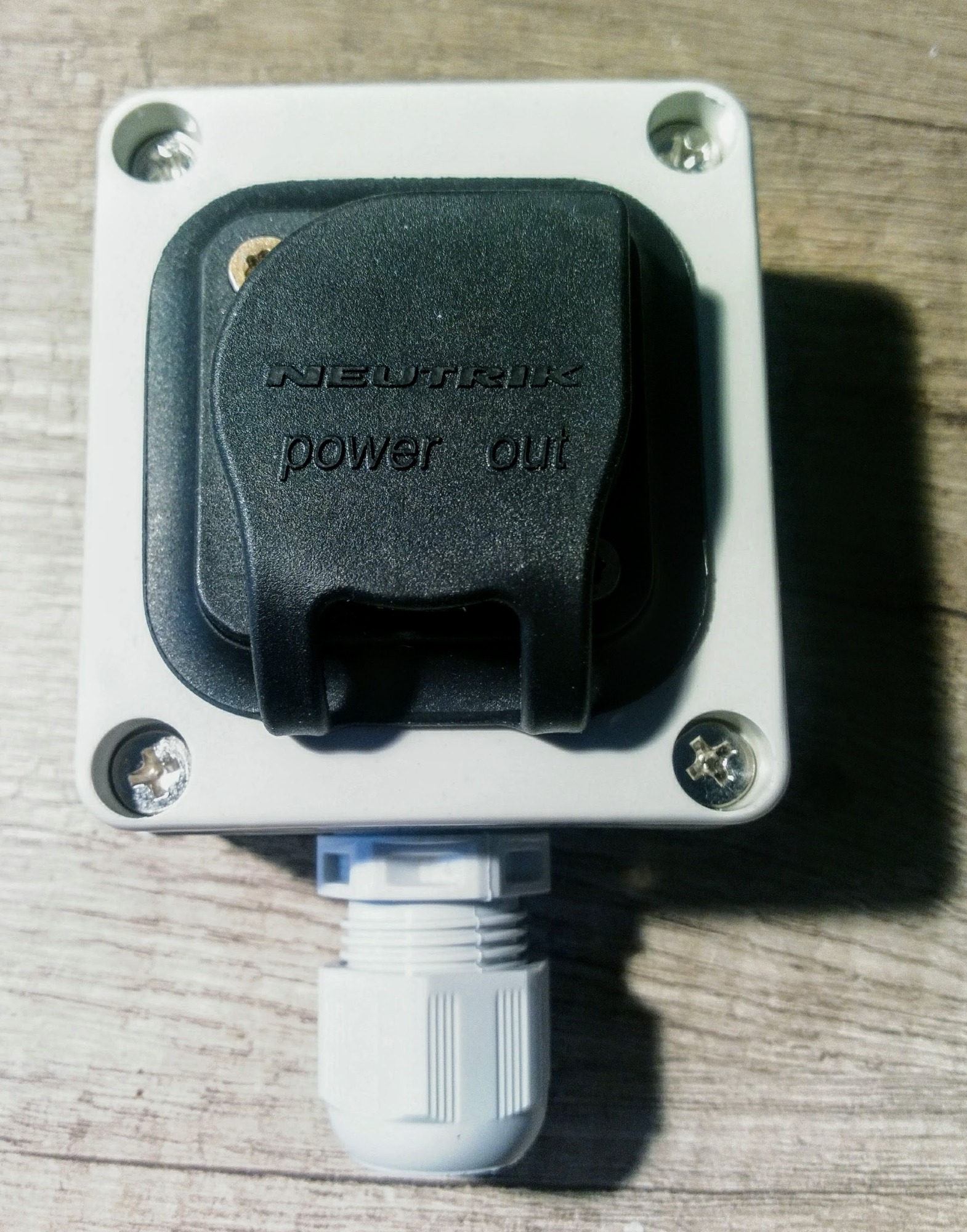

Das Modell ist noch eine Spur kompakter geworden.

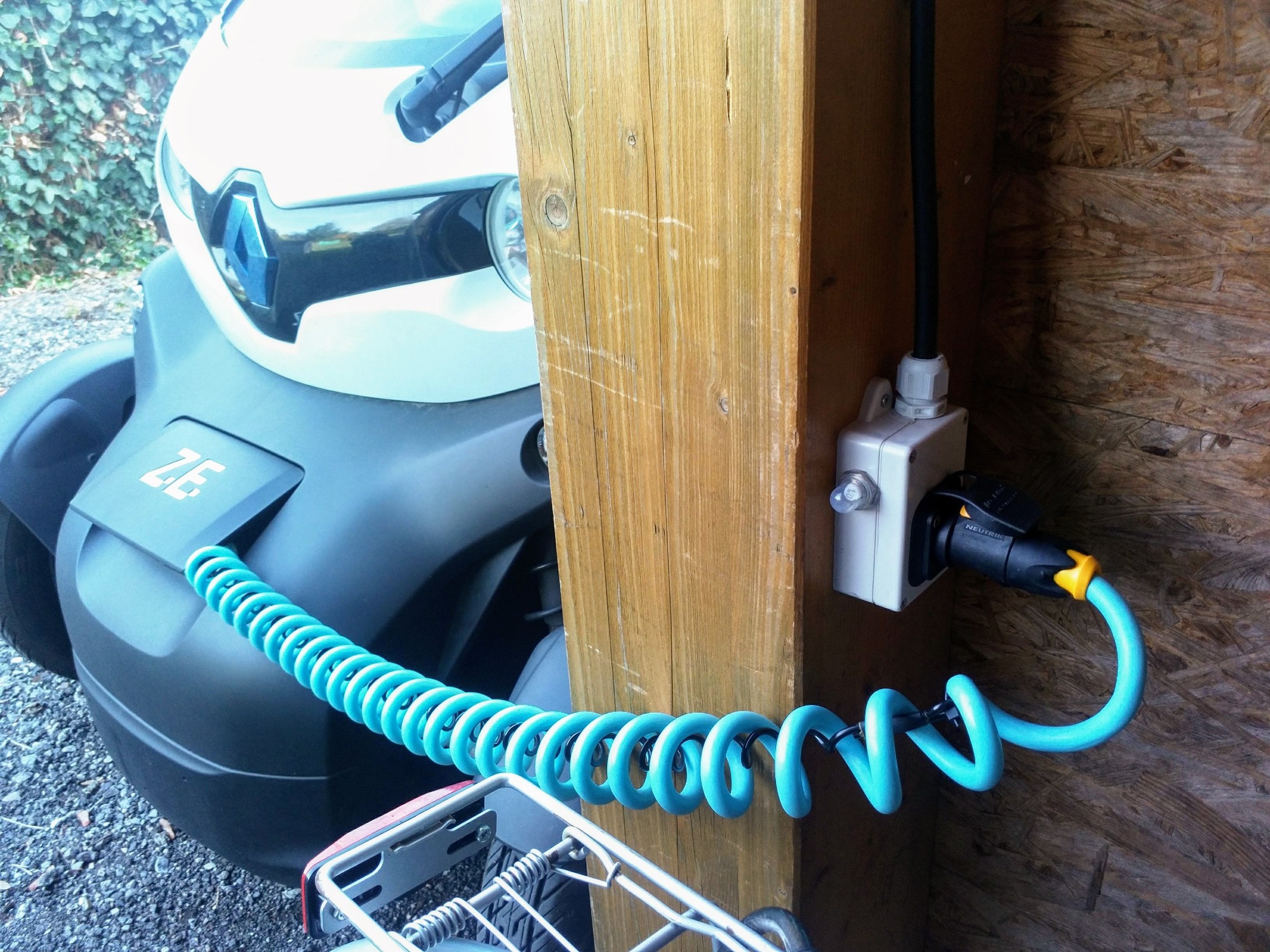

Wieder eine Fixe Twizy Ladestation mehr in Betrieb.
Komfortabel, Sicher und Einfach - Powercon True One

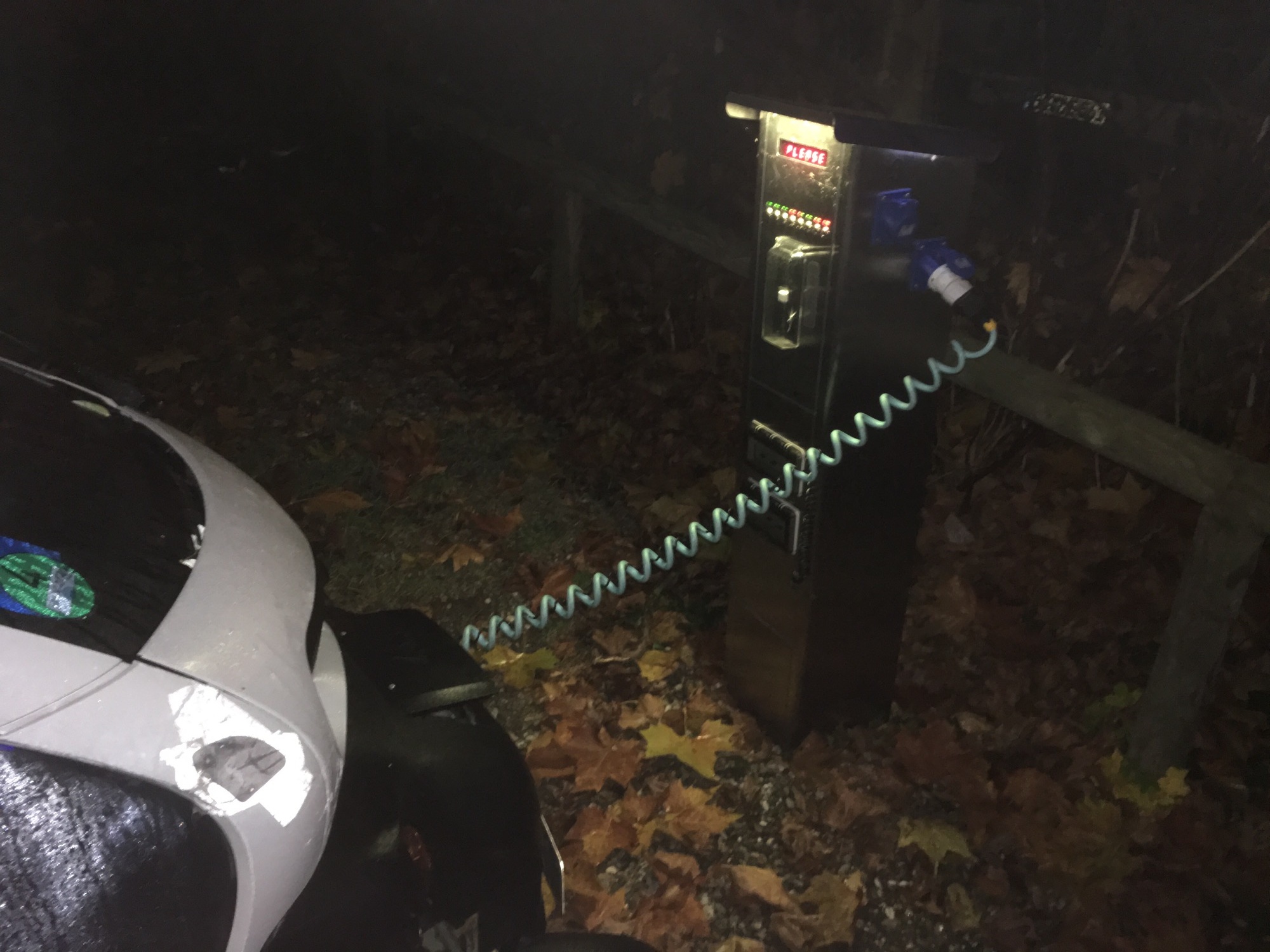

Eigentlich ohne Worte:



aber es juckt denn auch da sind ein paar ungenutzte Steckdosen ähnlich 3-Phasen Drehstrom
