Der "Glückspilz" will sich ne ZOE zulegen...

Nur für den Fall, dass es jmd. interessiert ...

Hatte ja schon mit einem 10,8" Tablet versucht, mir etwas "Tesla like" zu basteln. Mangels vorhandenem GPS Empfänger darin, musste ich die Idee wieder verwerfen. Schön anzusehen war es auch nicht.

Dann hatte ich vor Kurzem ein 7" Android Radio bekommen, das rein vom eigentlichen Bildschirm rein passen würde, ich aber auch mechanisch und "elektrisch" modifizieren müsste - und mangels KnoffHoff auch nicht im CAN Bus bewegen kann.

Ich hatte mir nun nach langem hin und her Überlegen am "Black Friday" nun dann doch endlich ein 10" Android Radio aus Chinesien bestellt ... sollte letzten Montag zugestellt werden ... Aber die Rechnung wieder einmal ohne GLS gemacht.
Die Story ist etwas ausführlicher und bebildert in meinem Youtube Kanal unter 'Community' zu finden.
Nach viel Stress und Aufregung und ein paar nun doch ganz netten Mails an GLS ... wurde es heute endlich zugestellt.

Falls jmd. den gleichen Weg in Zoe gehen will, folgt in den nächsten Tagen der step-by-step Umbau für und in Zoe damit.
Das Auspackvideo habe ich heute Mittag noch schnell zwischen Tür und Nagel hoch gebeamt ...
Muss nun noch die Kabelpeitsche anpassen und auf halbwegs trockenes und vorzugsweise sonniges Wetter abwarten.
Mangels geeigneter Garage ... findet bei mir halt alles auf dem Parkplatz vor der Türe statt.


Aber dann! Also wenn das alles so funktionieren wird, wie ich es mir in den Kopf gesetzt habe ...

Für alle, die meinem Kanal nicht folgen, die Playliste dazu mit allen Videos, die zwischenzeitlich entstanden sind:

im Community Kommentarbereich sind auch noch einige Infos verkrümelt ...

Aktueller Stand ist jedenfalls:

- Radio ansich funktioniert, die Umverdrahtung passt so.

- Die Antennenleitungen waren mehr als lang genug, für Lautsprecherstecker allerdings musste ich mir noch zwei Adapter Renault-ISO ISO-Renault holen, um es zu verlängern.

- Ein/Ausschalten mit Zoe noch unklar (Zoe Schlafmodus) der Can Decoder schaltet das Radio bei "Zündung an" nicht immer ein. Will ich so auch nicht, werde vlt. noch ein Relais einbauen.

- Störungen vom Radio zurück in Zoe (Rückfahrlicht,Standlicht,Handbremse) durch Sperrdioden gelöst.

- Lenkradbedienung funktioniert auch

- Rückfahrlinien bewegen sich mit dem Lenkrad,
- allerdings kein Piepen oder Einblendung der Parksensoren (hier warte ich noch auf Lösung vom Verkäufer)

- OBD Dongel (für CanZE usw.) bekomme ich nicht mit Bluetooth verbunden (s. letztes Video am Ende hin) - (auch hier warte ich noch auf Lösung vom Verkäufer)

- Die üblichen EV Apps laufen auch hier einwandfrei und zeigen, wie erwartet, auch während der Fahrt die umliegenden Ladestationen an.

- USB usw. lässt sich alles adaptieren, damit auch USB Buchse und SD Kartenleser weiter verwenden (muss noch herausfinden, warum das Radio über die Renault USB Buchse manche Sticks nicht mag, aber an einem HUB erkannt werden)

- Mittels Zubehör-SMA Adaptern kann die GPS, Radio, GSM Antenne von Zoe weiterverwendet werden.

- Lüftung wird virtuell auf dem Bildschirm eingeblendet,

- die Programmierung der Klimatisierung leider nicht, obwohl eine A/C App dabei ist. Aber dafür habe ich auch eine Lösung.

- ... was habe ich vergessen?


Müsste dann langsam auch mal einen Plan zeichnen ...

Abdäht zum gestrigen Abdäht.

Die Antennenstecker ... Gelb bzw. Braun = GSM , Weißer SMA Stecker = Radio , (Blau logisch ist GPS)
Dann lappt es auch mit dem LTE4 Empfang. Wobei die Antenne wohl lt. Info eines anderen Zoe Fahrers nur bis LTE Band 3 kann, aber das reicht sicher in den meisten Fällen.
Noootfaaals klemme ich eben die mitgelieferte Antenne auf der rechten Seite in die Verkleidung der A-Säule, wie ich es links für die OVMS Antenne schon gemacht habe. Symmetrie

Ich habe eben den Sicherungsdieb, mit dem ich ja die Bordsteckdose auf Dauerplus legte, umgesetzt und jetzt schaltet das Radio an / aus, wie Zoe wach wird / schlafen geht :thumb:

Die neue Blende kam auch vorhin, perfektes Timing!
Ich hatte gestern noch an der die "alten" Blende geübt, modifiziert und äh "was gelernt" haha - Da sind die Lüftungsgitter nun wieder frei beweglich.
Nach der Übung kann ich es dann bei der neuen Blende gleich richtig machen Also auch gleich modifizieren und das Thema auf mechanischer Seite langsam abschließen.

Das wird nun langsam echt voll hinter dem Radio im Armaturenbrett!

Und ich will ja noch ne Front-Kamera .. aber nach wie vor habe ich da absolut keinen Plan, wie man Leitungen nach vorne bekommen soll, ohne das Auto zu sehr zu zerlegen.
Hätte noch so ne Funk-Übertragung ... irgendwo ist sicher ne Spannung, die man bei "wacher" Zoe abgreifen kann ... benötigt ja nicht viel.

Habe getan fertig:



Nächste Schritte:

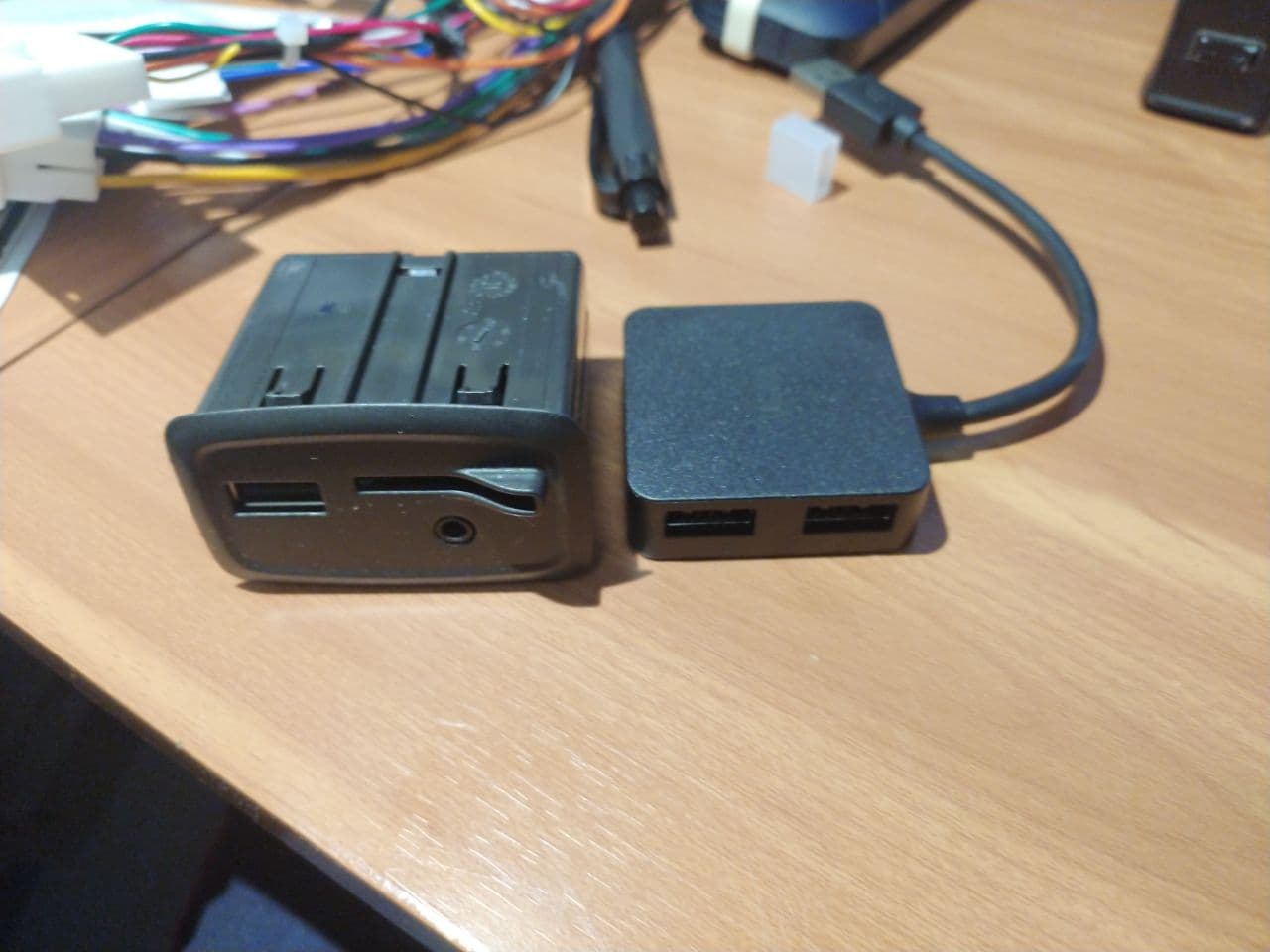

- Der orischinale Kiste mit USB/SD/Klinge fliegt raus und wird durch einen USB Hub ersetzt (müsste dieses Jahr noch kommen löl).
Zu bedenken dabei, dass man bei Demontage der Mittelkonsole (Fach) das abstöpseln können muss, was die Auswahl bei der Baugröße ja stark begrenzt...
Die USB Kabel vom Radio sollten weit genug bis nach unten und das kurze Kabel des HUB bis dahin reichen.

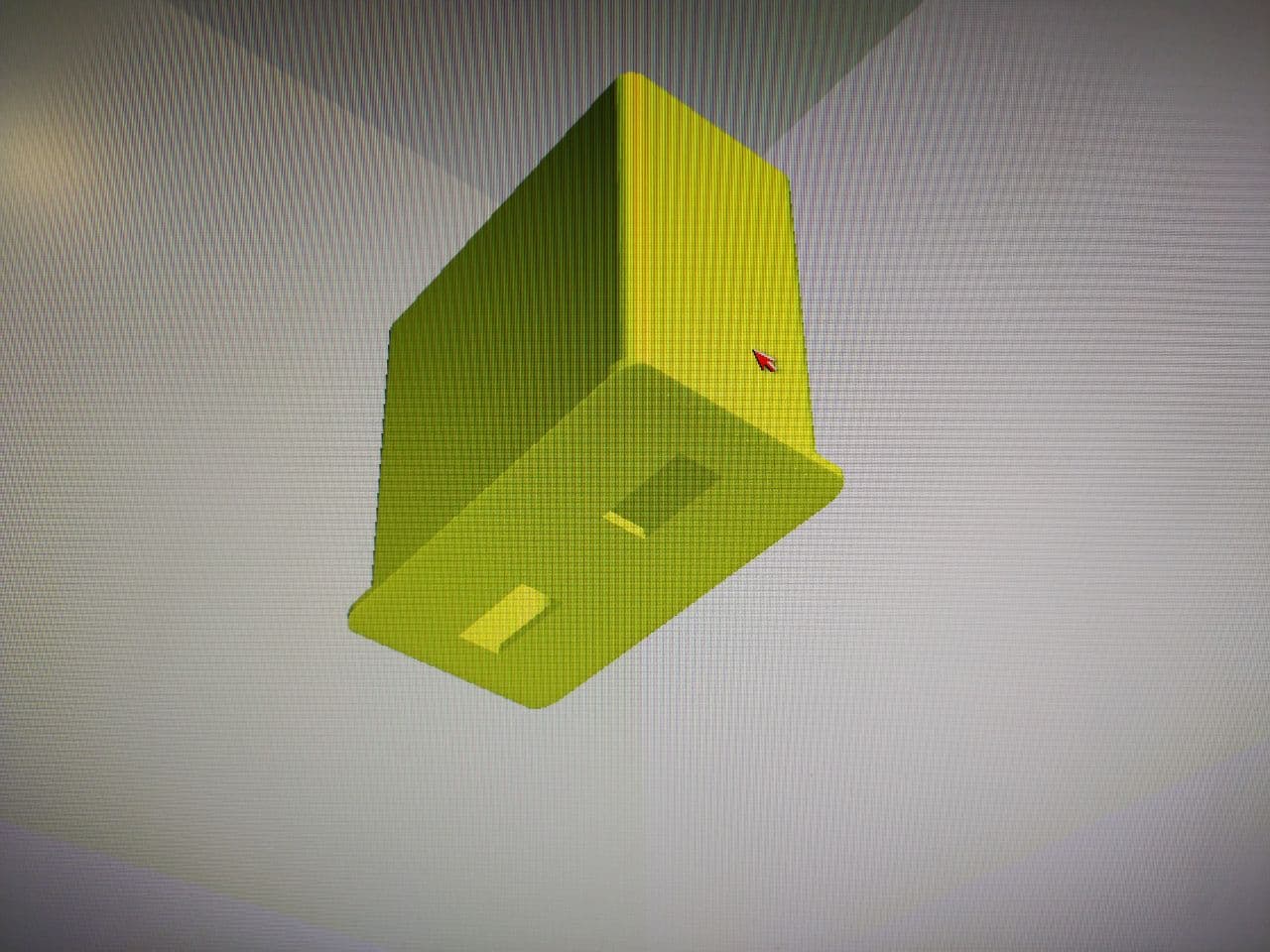

Heute Nacht schon mal ne 3D Druckdatei vorbereiten ... (Hätte ich jetzt nur graues Filament haha und möge mich Murphy beim Drucken verschonen!)
Der Hub hat 45x45mm und würde sogar in das Kästchen rein passen. Will es aber nicht zerschneiden, sähe auch doof aus. Mal schauen, was ich kreieren kann.

- Morgen mit DDT4ALL Temperatur/Zeit/Klimaprogrammierung auf das Infodisplay umlenken.
Nachdem das ja soweit nun läuft (BT ausgenommen!) kann ich auch diesen Schritt gehen.

- Front-Kamera ... die am Schluss im Video gezeigte würde ich gerne vorne in den Grill bauen. (Weiß jmd. wie man nur das Kamerabild spiegelt, aber nicht die eingeblendete Schrift?)
Könnte passen, habe ich noch nicht getestet. Die Leitungen in den Innenraum bringen, eher unwahrscheinlich ... alles zerlegen? Habe noch 2.4Ghz Übertrager, die Bildqualität beim Test des Video-Eingangs war aber ernüchternd.
Dabei aber die App entdeckt, mit der man das Rückfahrbild auch bei Vorwärtsfahrt anzeigen lassen könnte. Aber dafür die Rückfahrkamera immer auf 12V klemmen? Ich weiß nicht ...

Fragen über Fragen schweben noch im Raum

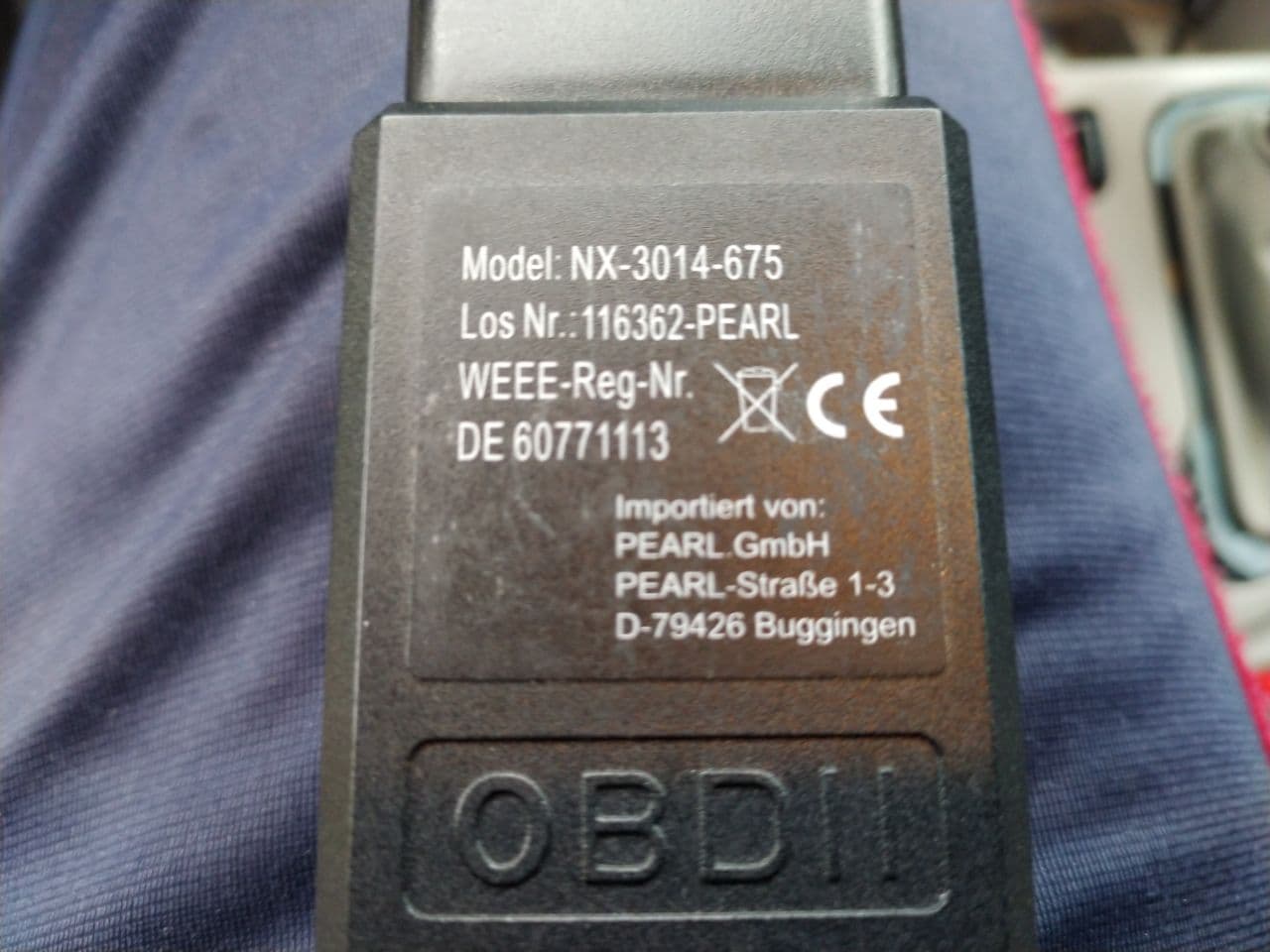

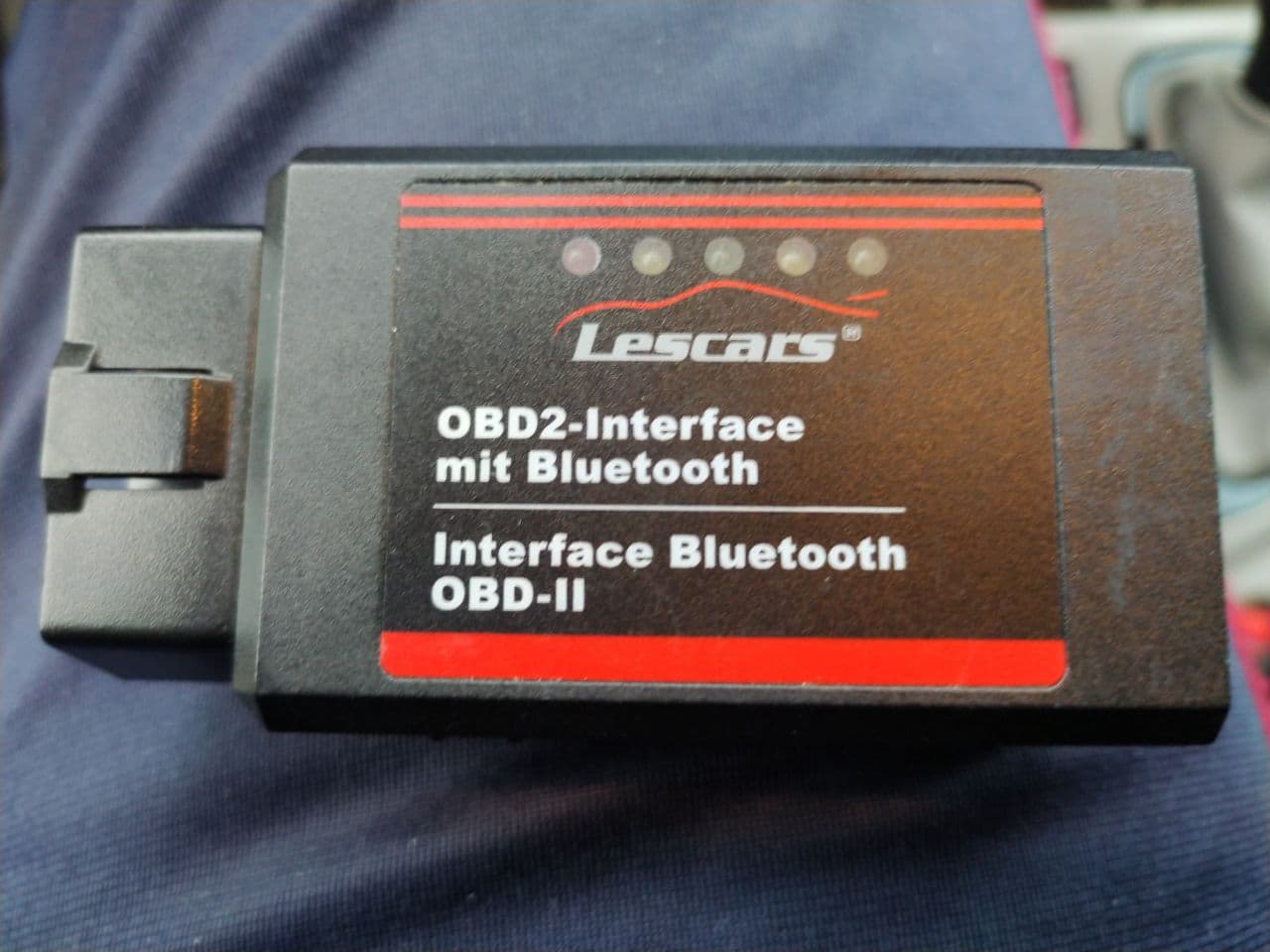

btw. vorhin Besuch da gewesen, seinen OBD Adapter ausprobiert, funktionierte!


Wird nur nicht mehr verkauft.

Also mal den bestellt:
www.pearl.de/a-NX3014-1523.shtml
... abwarten.

Fast vergessen ...

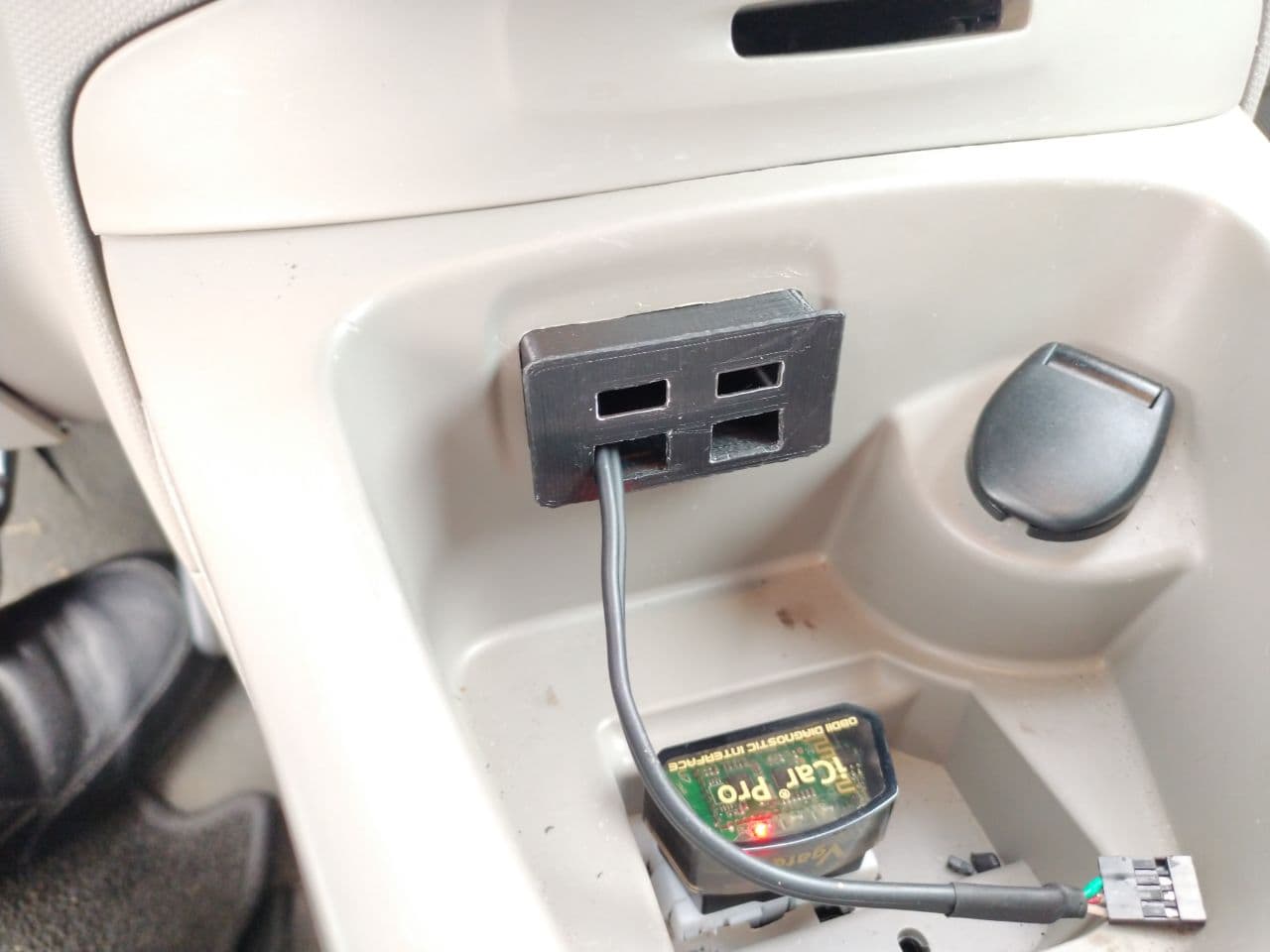

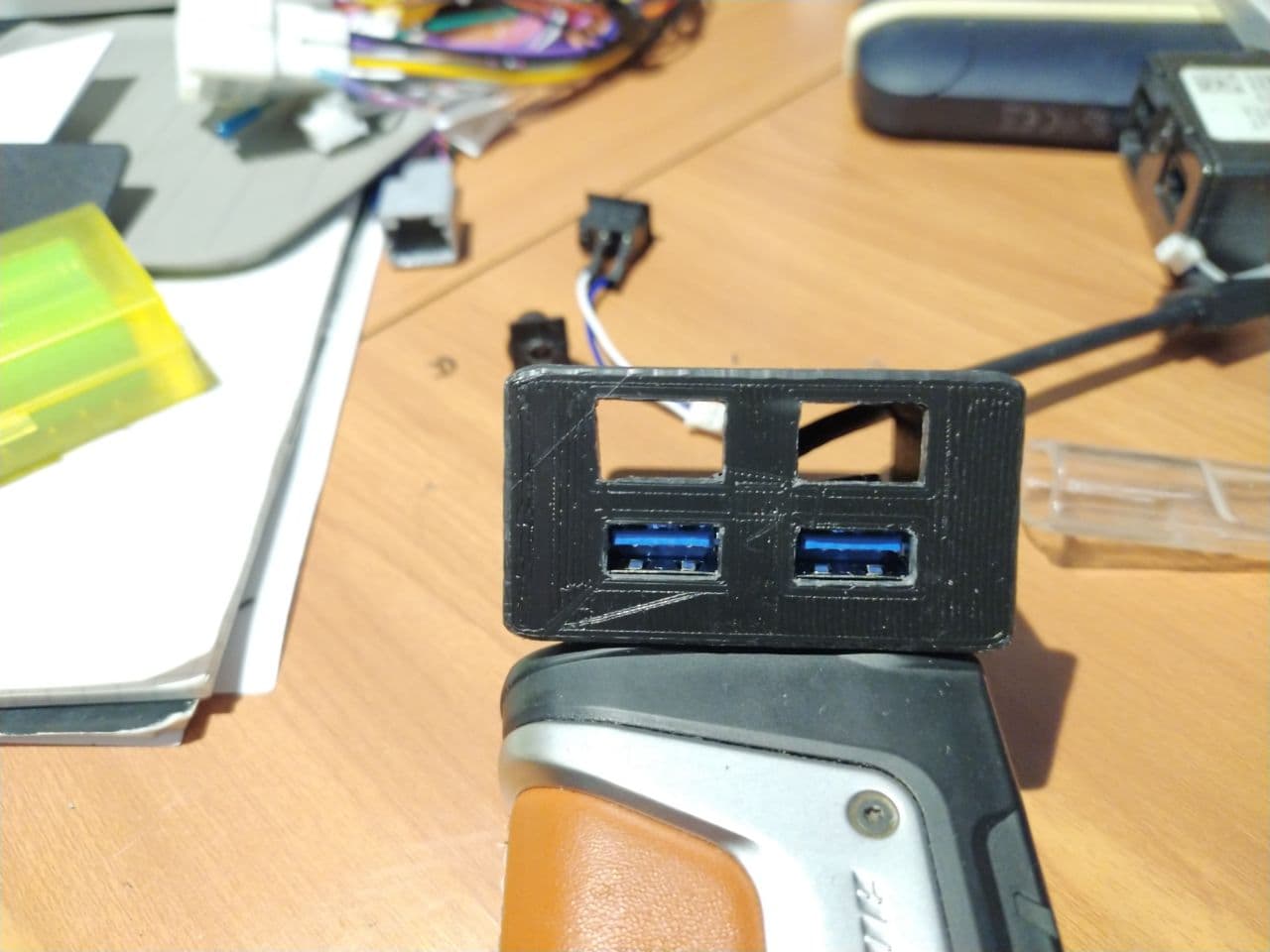

Anstelle des USB/SD/Klinke Anschluß ...

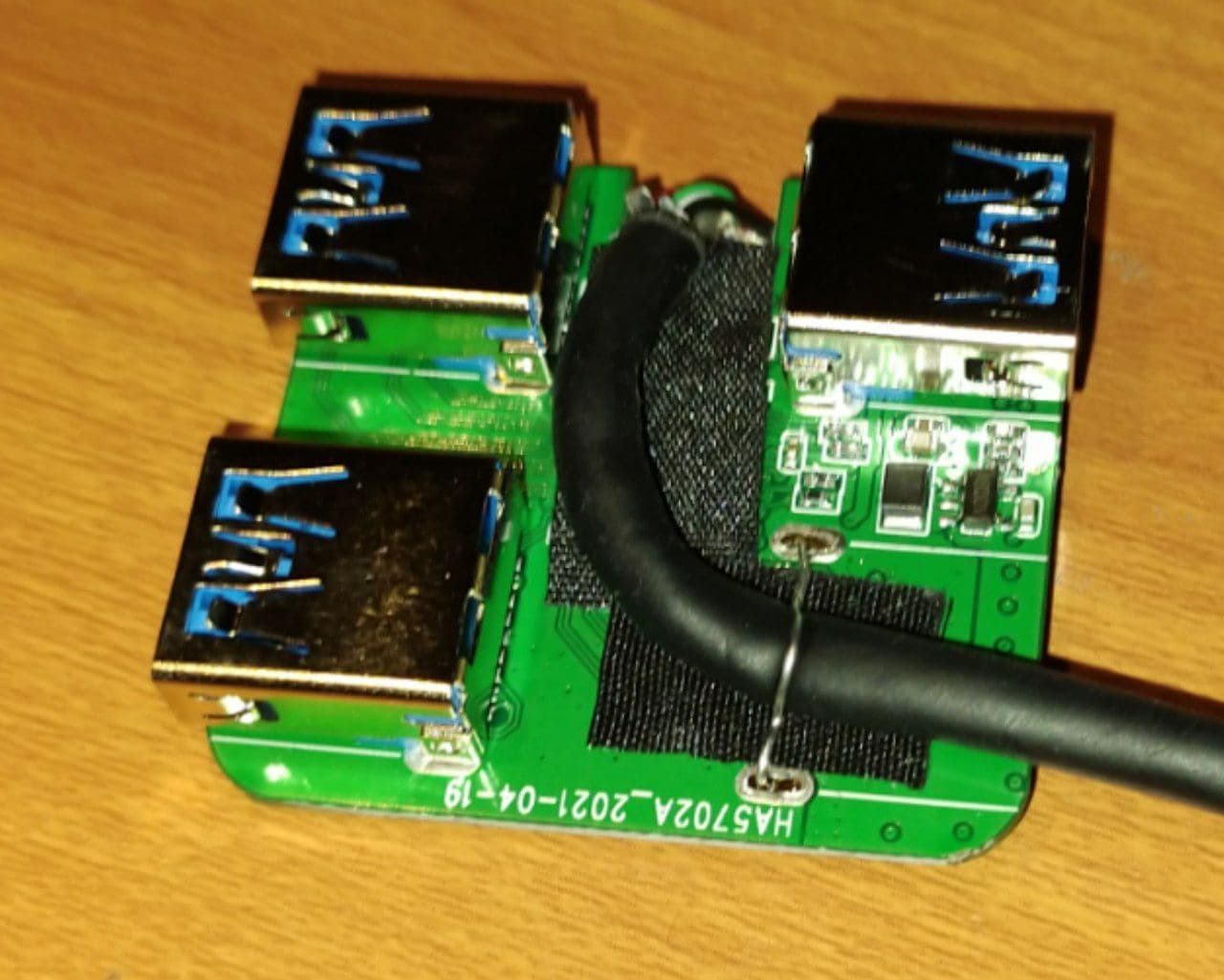

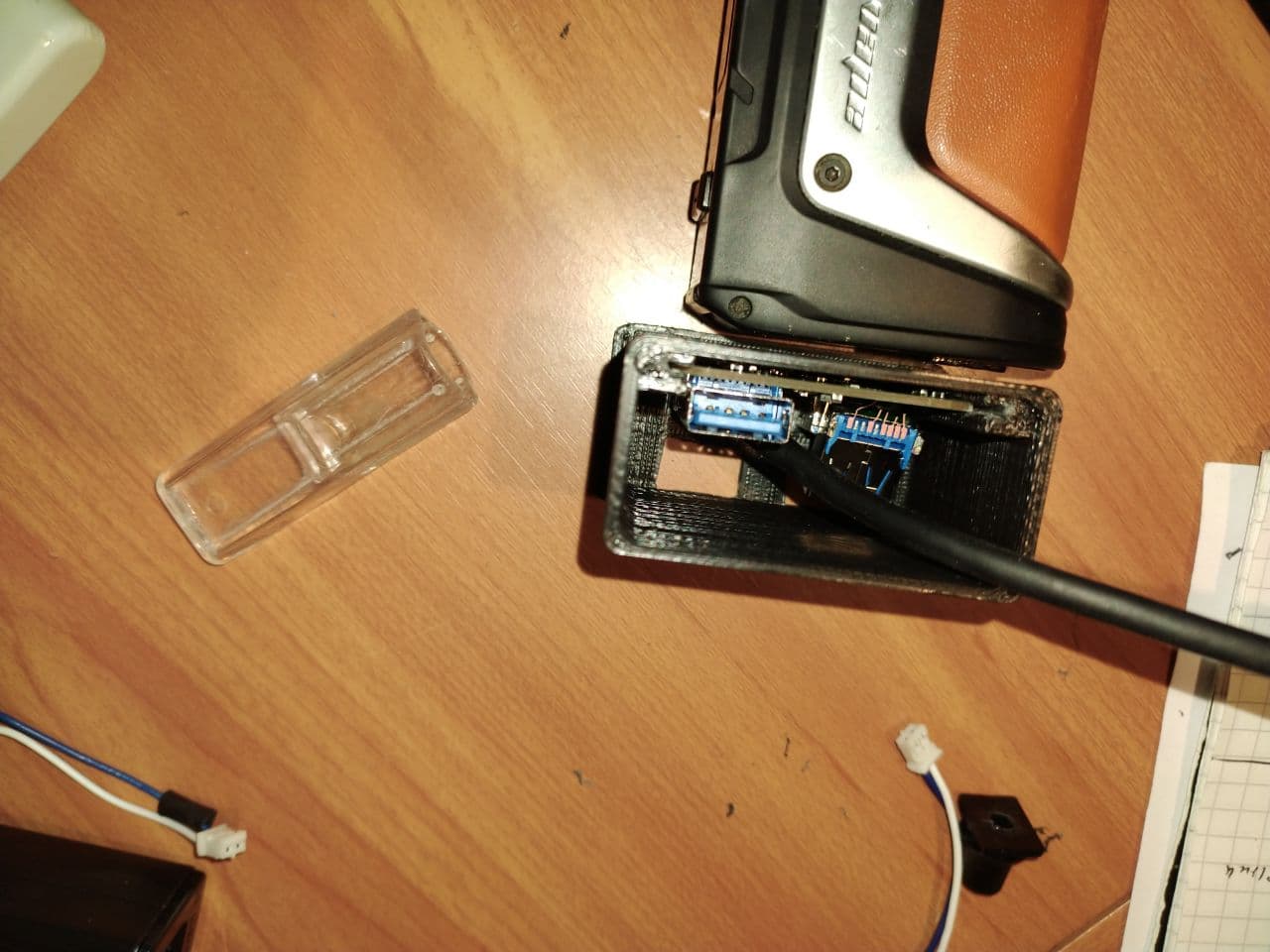

Mal fix was ge-3D-t ... kleinen USB Hub ausm Netz bestellt ... brauche nur zwei Buchsen ... beim einschieben eine Buchse abgerissen ... besch. verlötet ... macht aber nichts, brauche nur zwei vorne und die Dritte kann man immer noch für irgend eine Erweiterung nutzen.
Da es steckbar bleiben muss, will man das Fach mal ausbauen, also einen Hub mit kurzem Kabel genommen. Das Radio-USB sollte bis runter reichen.

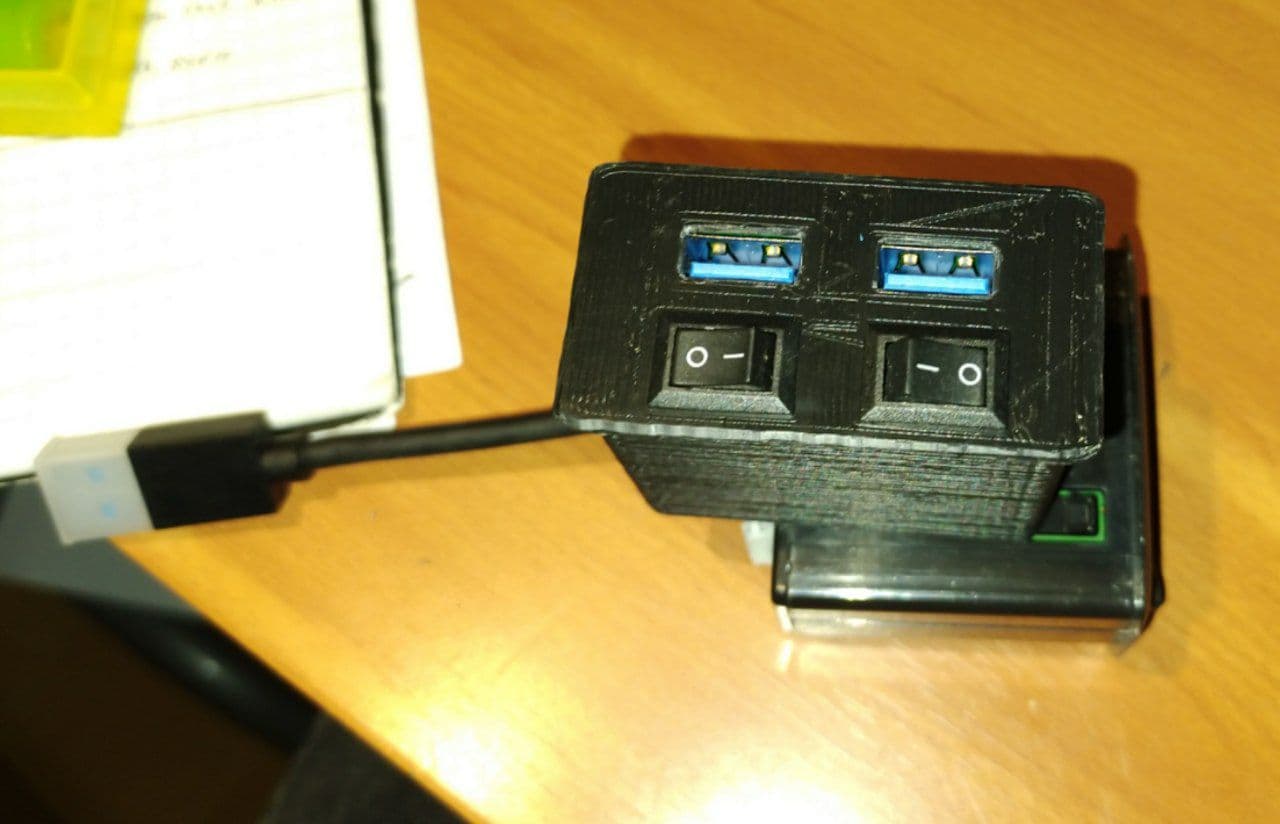

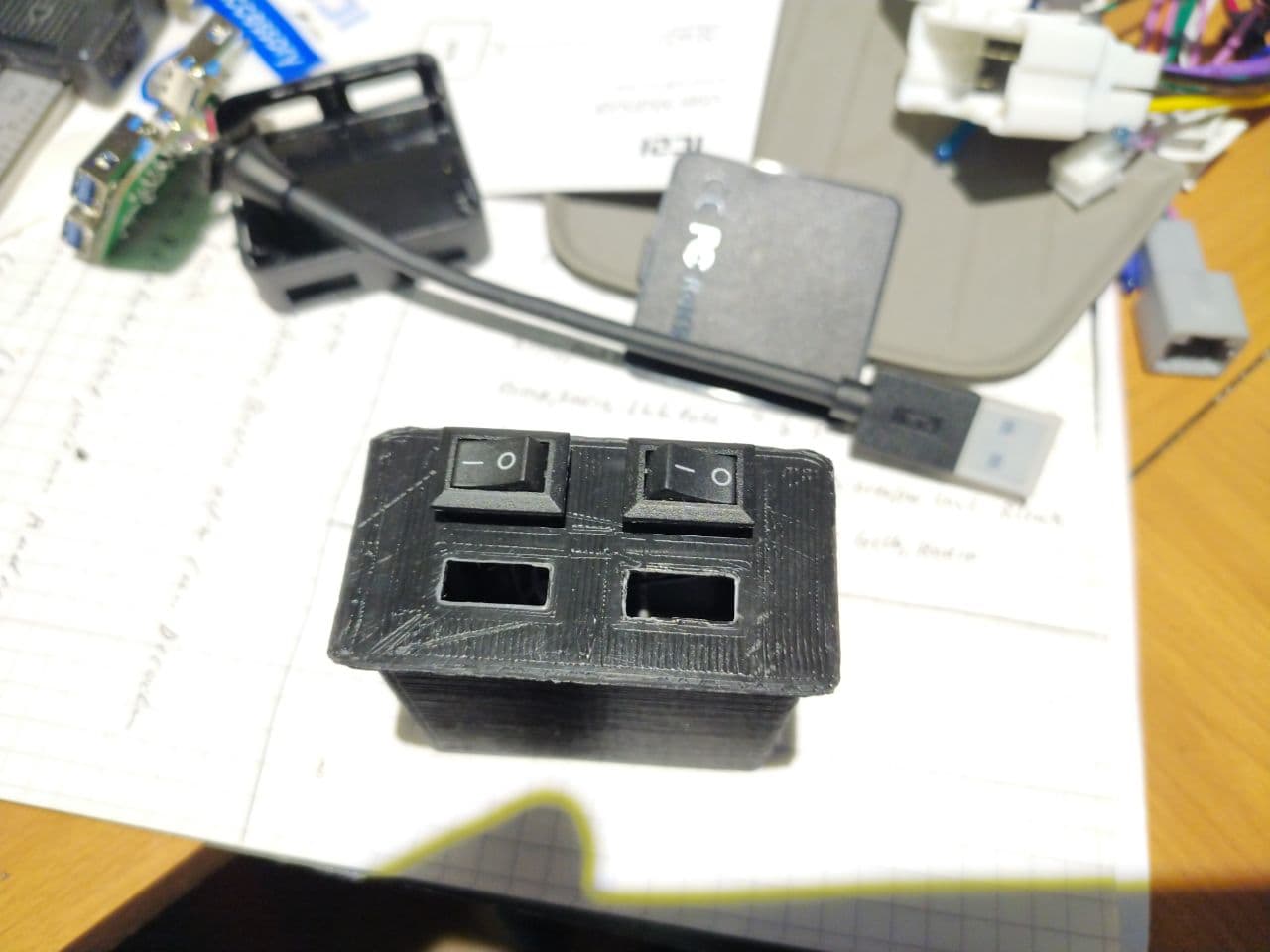

Die zwei Schalter ... von USB Festplatten übrig ... schön klein .. aber hier jetzt noch keine Funktion vorgesehen.
Aber ich habe immer wieder mal nen Brainfart, dann kommen die in's Spiel
(OVMS abschaltbar zB)

Respekt, was du alles kannst und wo du dich dran traust.
Ich habe jetzt im Urlaub festgestellt, was ich alles verlernt habe, erschreckend! und ich habe mal so gerne gelötet und programmiert!

Welches Programm verwendest du für die 3D-Konstruktion. Hatte mal mit freeCAD geliebäugelt, suche allerdings eher was einfaches für „mal eben was zeichnen“.

Danke

Nja ich bin in Hardware einiges geschickter, als in Software (today)

Altes verlernt man nicht, es wandert langsam in eine Schublade und muss dann erst wieder raus gekramt werden.
Bestes Beispiel: vor ... 10? Jahren nach gut 20 Jahren mal wieder am C64 was machen wollen ... und wie ich da so in Gange bin, kamen die ganzen Speicheradressen nach und nach zurück
Braucht nur nen Kickstarter (Handbuch, alte Listings,... manchmal erstaunlich was man früher gekritzelt hat und sich nicht mehr daran erinnert... haha)


3D erstelle ich ganz entspannt online auf Tinkercad. Einfache geometrische Formen, mit denen man auch so ziemlich alles hin bekommen kann.
Hat auch seine Schwächen in der Bedienung, die juckt es nicht wenn man darauf hinweist, aber man kann damit leben.

Ich hatte mich mit verschiedenen 3D Programmen versucht. Aber heutzutage findet man ja kaum noch Programme, die intuitiv benutzbar sind. Das ist irgendwann aus der Mode gekommen. (Schätze die Macher blicken es selbst nicht mehr durch) Dazu dann noch so oft so was von schlecht dokumentiert, dass man sich in einer Hand voll Foren anmelden muss um auf Antworten und Lösungen zu hoffen.
Da haste dann auch wieder die üblichen Forenkrankheiten ("Päpste" und "GIDFs") dann haste da keine Lust mehr drauf.

Ja also ... Tinkercad ... hat den Nachteil, man kann sich nur die fertigen Druck/Objekt Datei herunterladen, aber nichts in einen anderen Tinkercad Account übertragen (oder habe es noch nicht gefunden)
Aber wieder STLs importieren.
Diese Box waren 4 Wände, 4x 5 mm Rohre, 4x 6,5mm "negative" Rohre für die Innenrundung, Rest simple 4 Kant für die Führung.
Einmal die Box als Basis erstellt, als STL exportiert, in ein neues Projekt importiert und fertig gestellt.

Ich empfehle OpenSCAD ( openscad.org/ ). Ist zwar nicht GUI-basiert, aber eine schöne, einfache Programmiersprache für 3D-Objekte. Es gibt Variablen, Funktionen, man kann rechnen. Es ist nicht perfekt, aber es macht Spaß.

Ich komme damit gut zurecht, obwohl ich mich zuletzt in den 80ern an einem Atari 800XL an Basic versucht hatte (und LOGO ).

Ich nehme Freecad, das ist geht recht gut, aber man muss doch einiges an Zeit investieren und die Lernkurve ist schon ordentlich

ich nehm immer

Catweazle

hat nur zwei Schalter: An / Aus....

Update zum letzten Video, hatte ich ganz vergessen. Eben erst gesehen, dass es im Video fehlt...





Und das nächste "richtige" Video:

Neues Android Radio Teil 8 - Neue FrontKamera + Android Apps

Die neue Kamera ist da, eingebaut.
Wen es interessiert ... nachdem das Radio nun fast fertig ist, habe ich mit den Apps angefangen - Star Tek Apps und meine modifizierte OVMS App.

BinKino schrieb: Neues Android Radio Teil 8 - Neue FrontKamera + Android Apps

Die neue Kamera ist da, eingebaut.
Wen es interessiert ... nachdem das Radio nun fast fertig ist, habe ich mit den Apps angefangen - Star Tek Apps und meine modifizierte OVMS App.

Spielkind,
aber die kleinen Macken kannste jetzt ausbügeln.
Hast ja wieder Zeit ohne Ende.

dingdong schrieb: Hast ja wieder Zeit ohne Ende.

Geh'n wir wieder einen "rambonierten" Twizy holen ?

Was ist eigentlich mit #3 passiert, lange nicht's mehr gehört !?!
