Ladegerät-Reparatur nach Überspannung

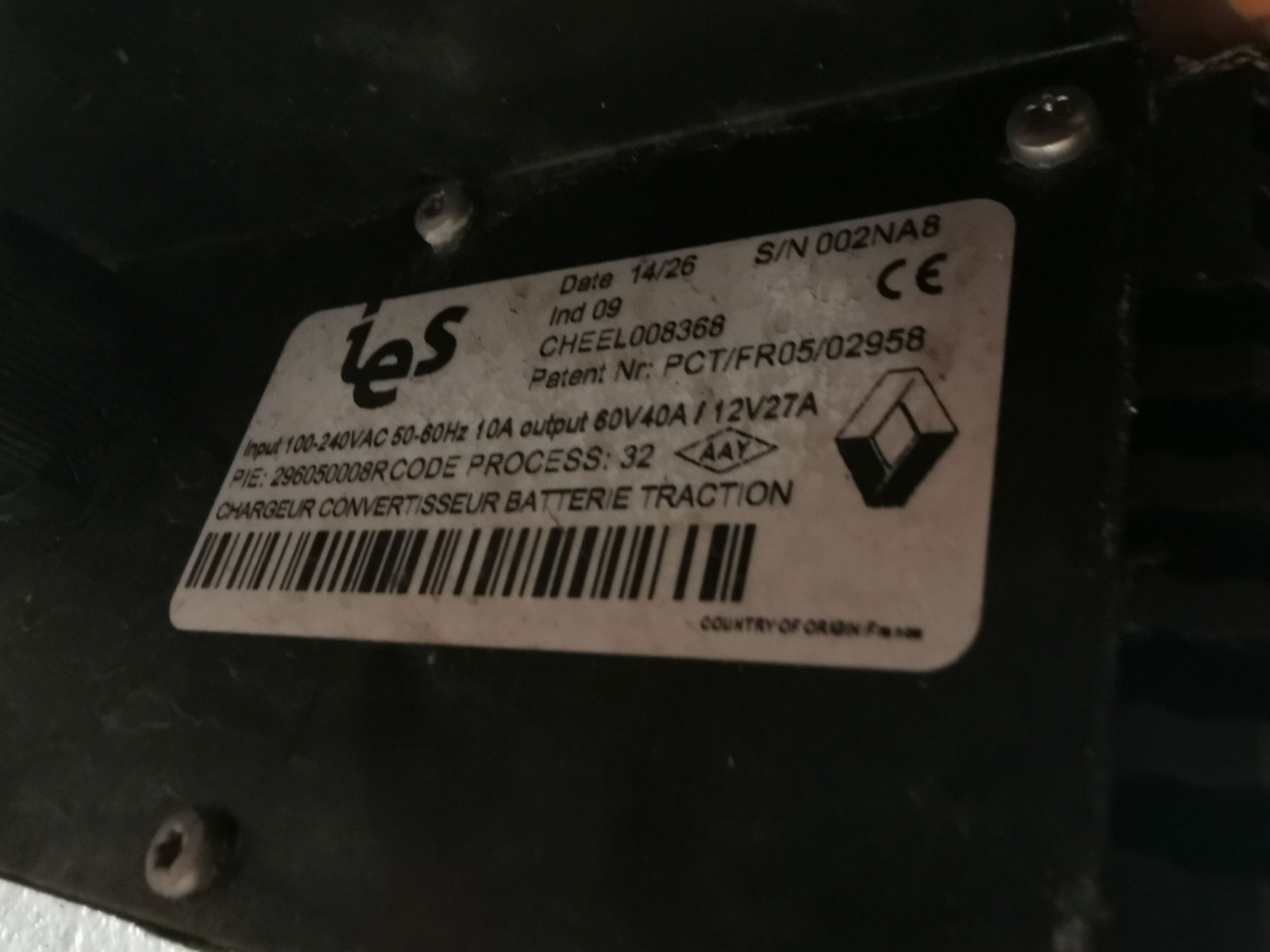

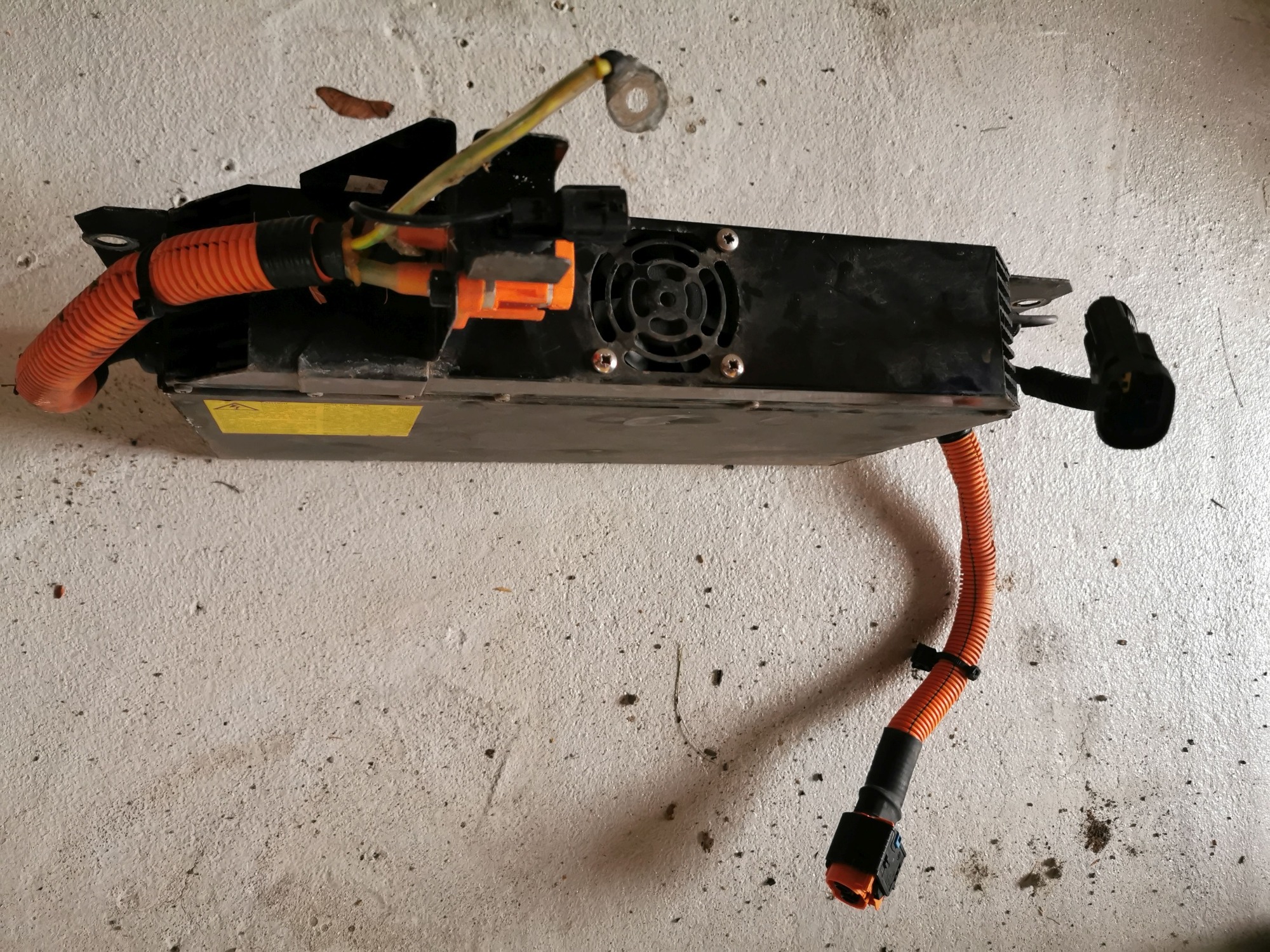

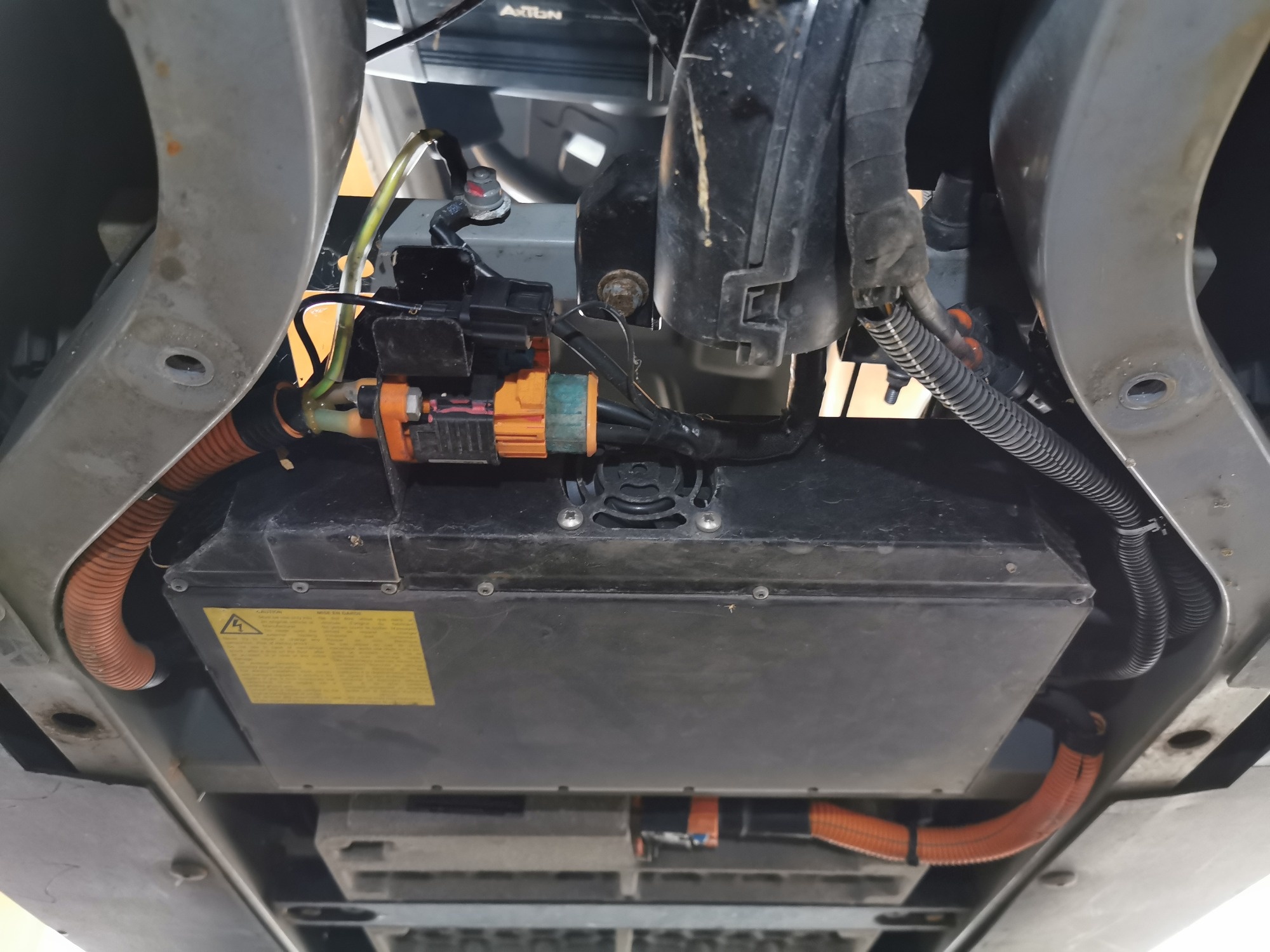

So, der Ausbau des Ladegeräts ging tatsächlich sehr einfach, vielen Dank für die Hinweise dafür!

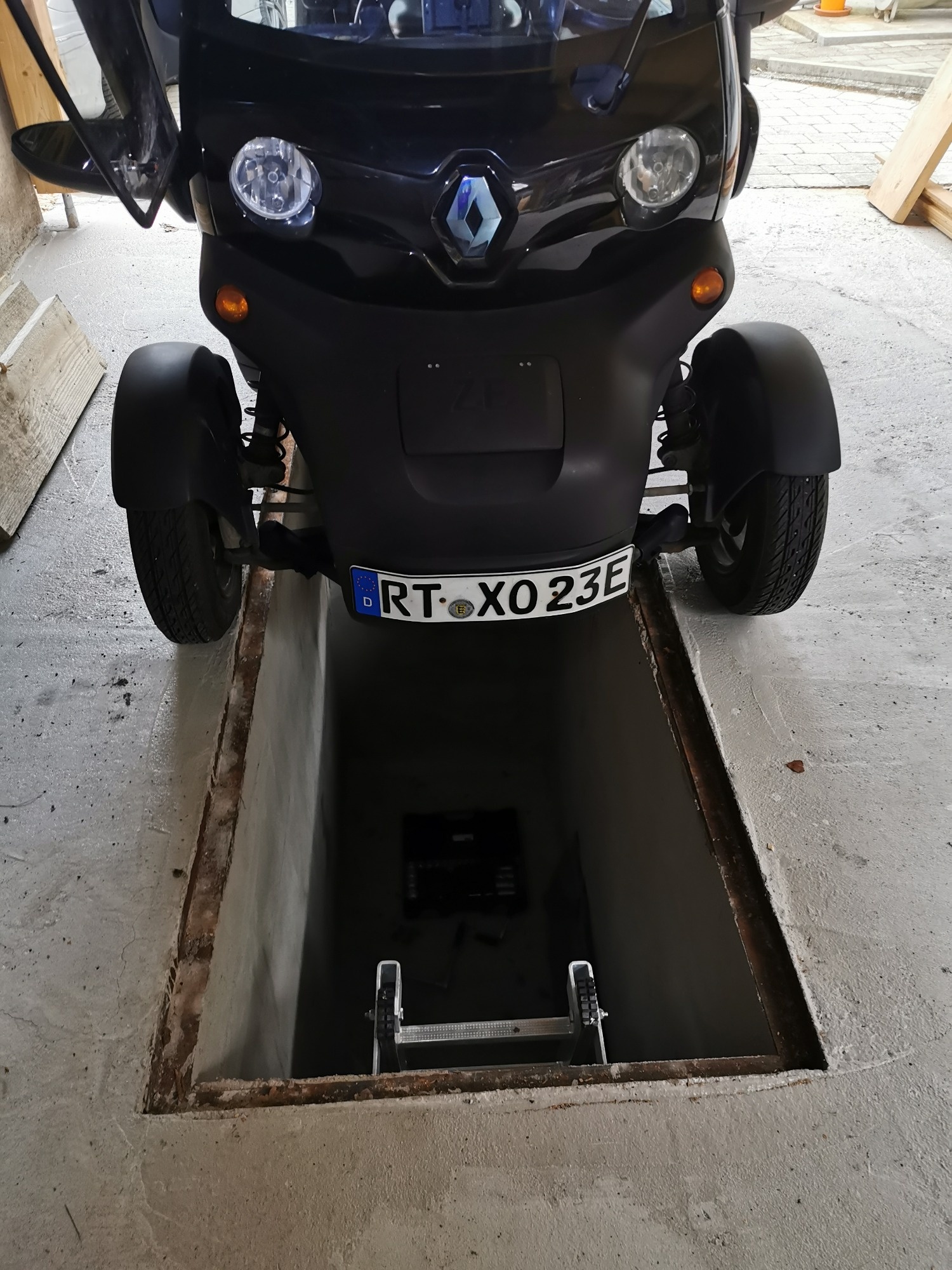

Jetzt bin ich endlich mal dazu gekommen meine Grube das erste Mal zu benutzen









Beim Öffnen kam mir schon ein verdächtig schmoriger Geruch entgegen...

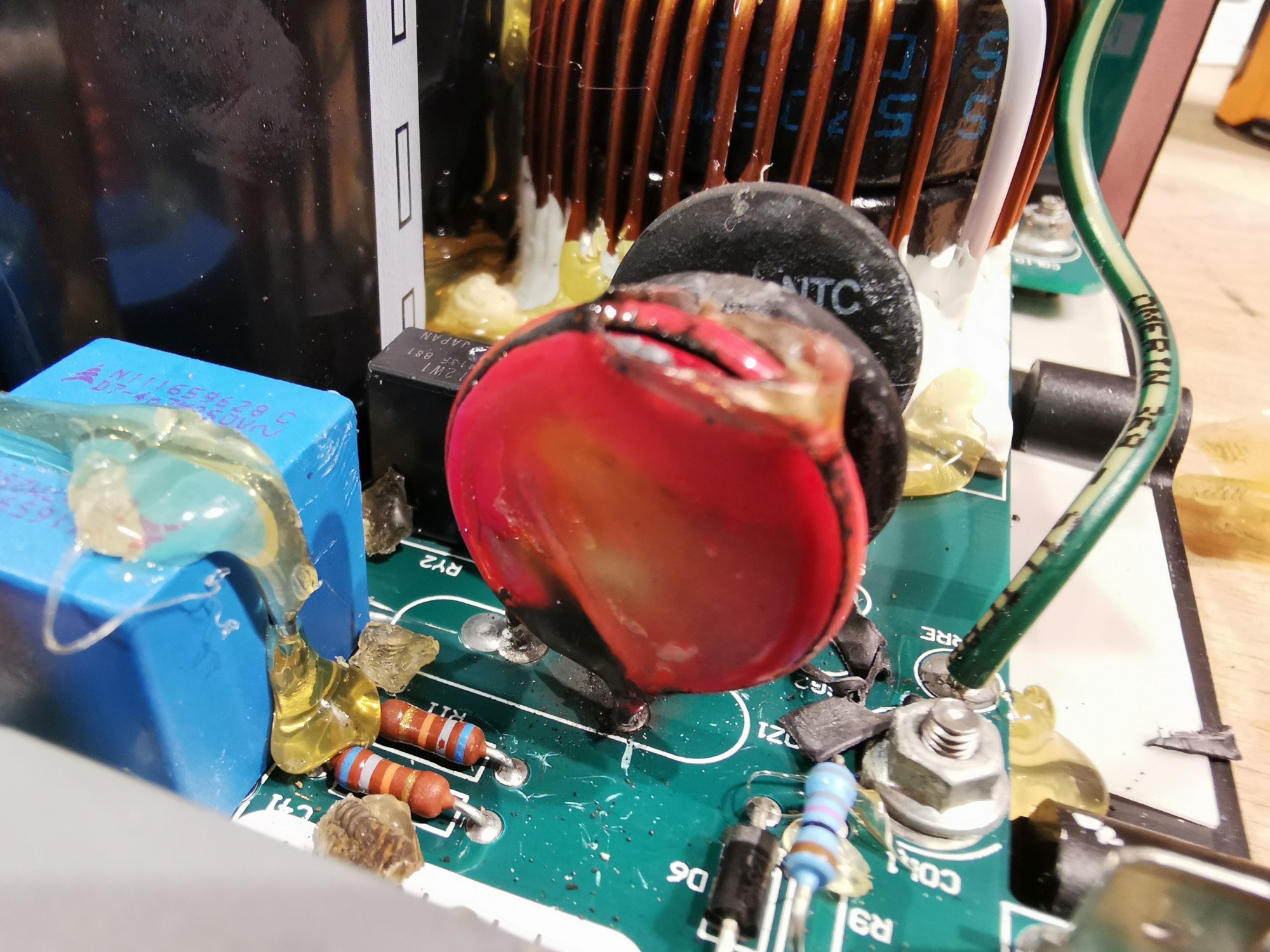

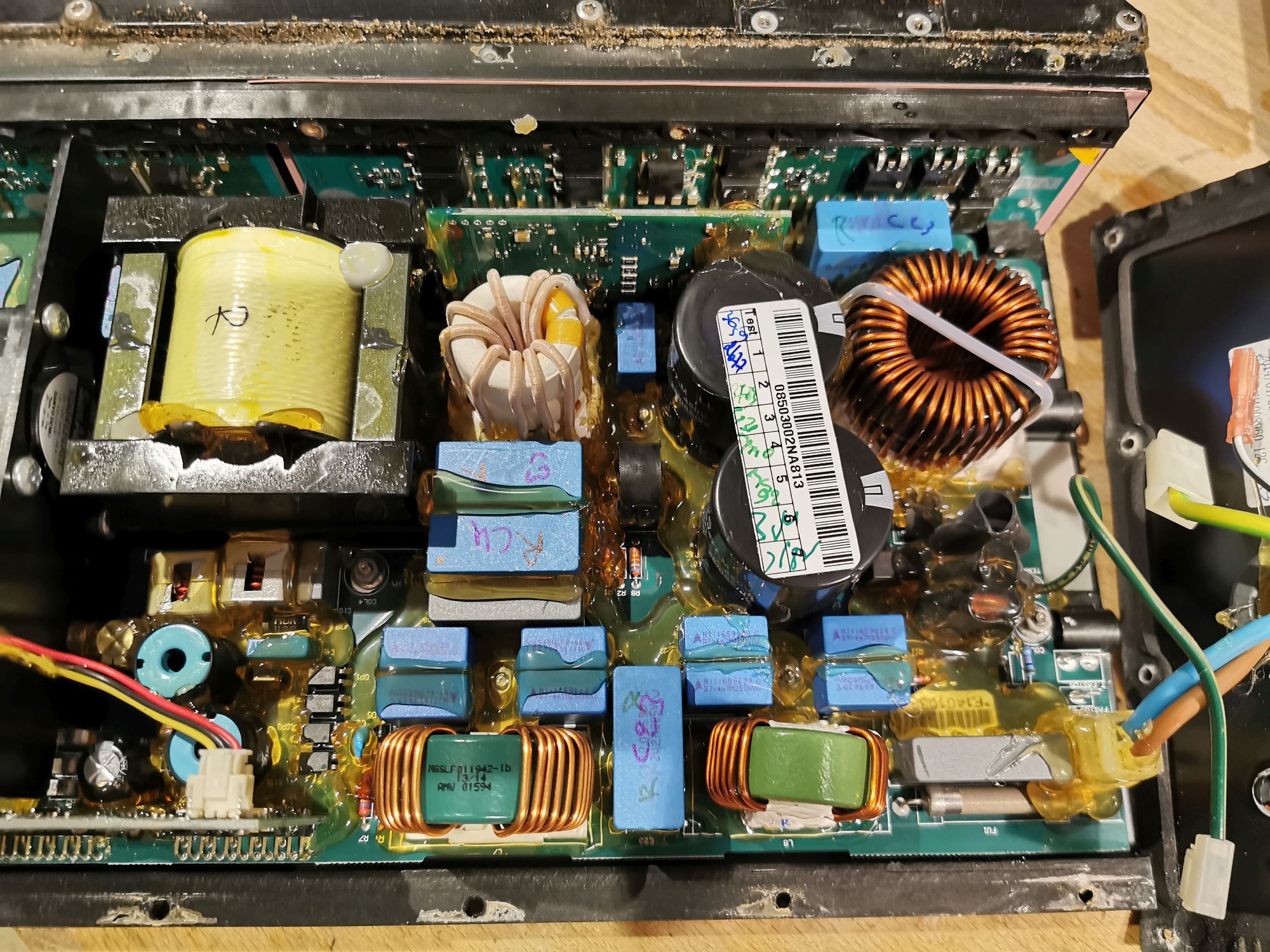

Nach dem entfernen der Vergussmasse kam auch schon ein Defektes Bauteil offensichtlich zum Vorschein:





Leider kann man die Bezeichnung nicht mehr erkennen, da das Bauteil schon ziemlich verschmort ist.

Ist das auch ein NTC Widerstand?

Grüße
Martin

Ein Varistor?

Quasi Opferanode für Überspannung?
In dem Zusammenhang mein erster Gedanke, aufm Telly sieht man das leider nur begrenzt toll...

Knips mal raus, nimm ein Mtimeter und messe den Durchgangswiderstand am Bauteil
wenn sehr nieder ohmig, passt die Vermutung
Vielleicht lannste ausgebaut auch die Bezeichnung besser ablesen

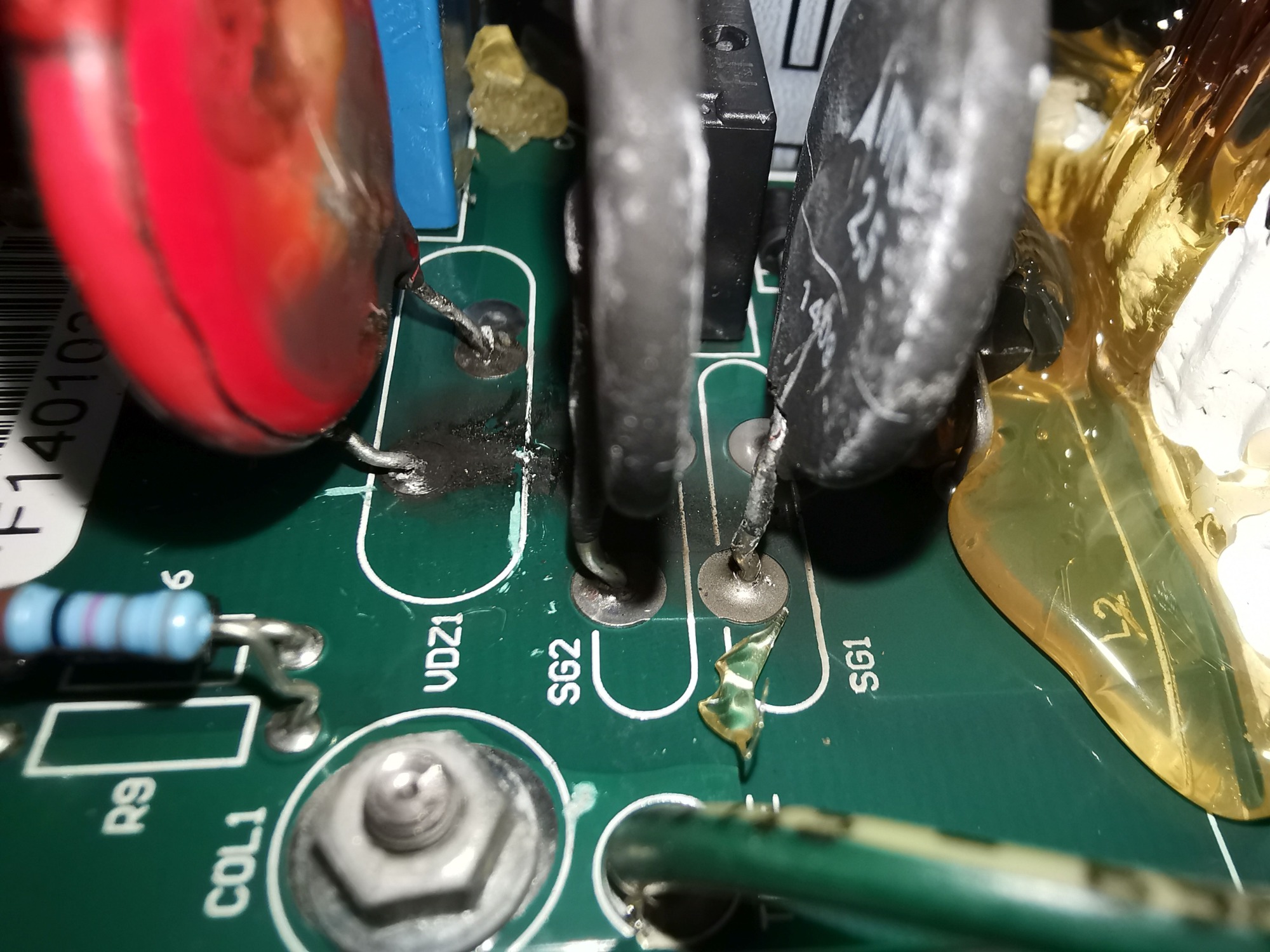

Der Beschriftung nach (VDZ) eine Zener-Diode…

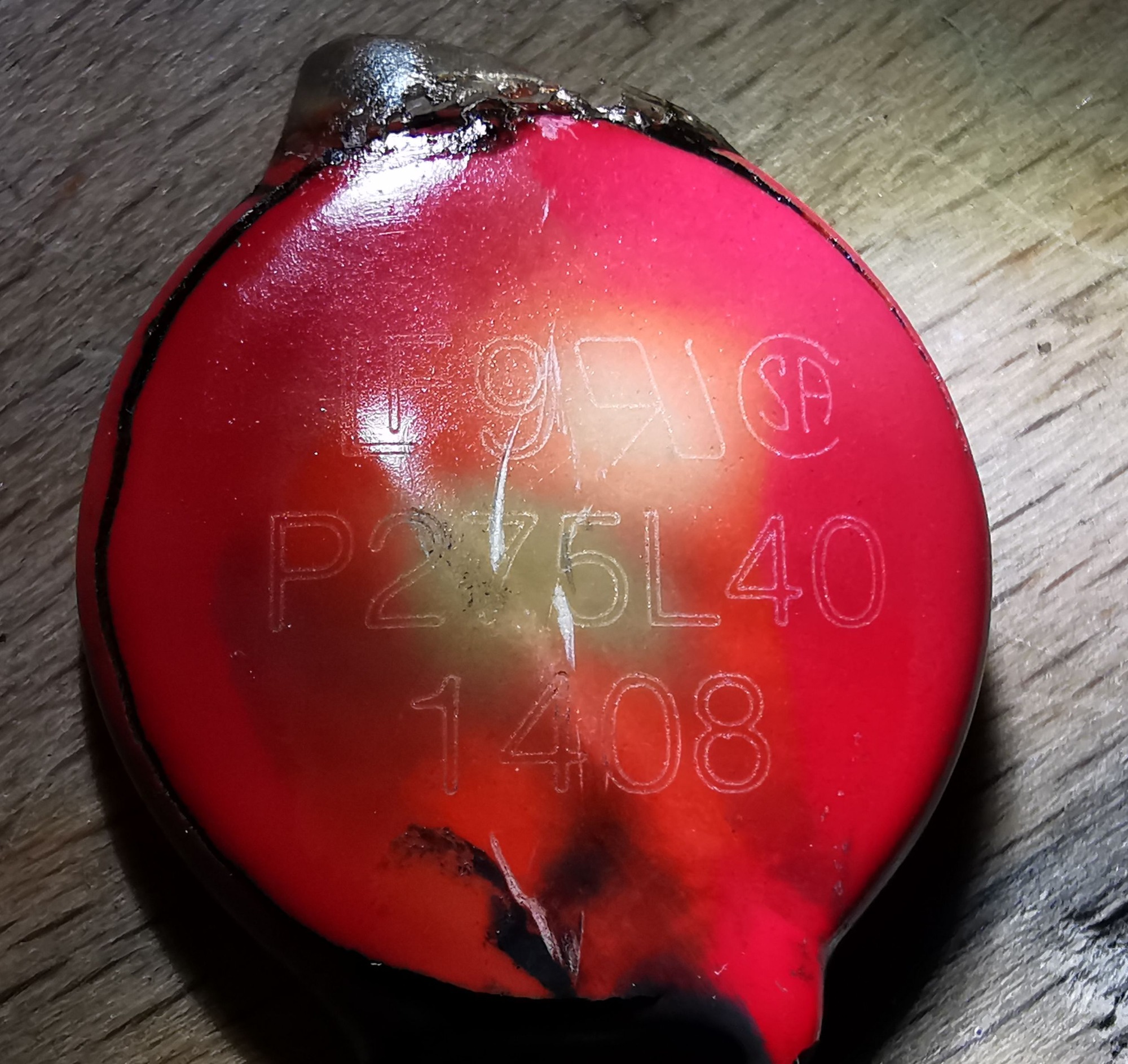

Habe das Bauteil einfach mal abgezwickt, etwas gereinigt und mit der richtigen Beleuchtung kann man doch noch was erkennen.



Widerstand mit dem Multimeter gemessen ist bei 52Ohm.

Ist wohl ein Varistor was ich bei Google auf die Schnelle gefunden habe.

Varistor 275VAC, 369VDC, 430V, 6500A, THT, P275L40

Weiß jemand was die 1408 bedeuten?
Worauf muss ich achten wenn ich einen Ersatz finden möchte?

habe das hier bei Ebay gefunden:

Varistor

Edit: habe gerade gemerkt, dass die Nummer hinten nicht passt.

dexter schrieb: Der Beschriftung nach (VDZ) eine Zener-Diode…

denke ich mir bei einem Z im Platinendruck auch, aber passt irgendwie nicht zim Bauteil...

1408 könnte Herstellungsdatum sein, also 2014 im August, würde passen

Habe den hier noch gefunden:

Varistor

Der müsste doch passen oder?

Im Prinzip ja, habe bei solchen wichtigen Bauteilen bei Anbieternnim Ausland aber immer leichte Bauchschmerzen ... zu viele Plagiate und so...

Evtl. bei Mouser o.ä. bestellen?
dann auch gleich ein paar mehr nehmen, sind Cent Artikel

Und schau dir noxh die anderen Bauteile gut an, ob da noch was visuell erkennbar ist

Theoretisch kannste das Ladegerät auch ohne den Varistor mal zum testen anschliesen um zu schauen, ob sich der Aufwand lohnt. Aber ... Risiko für alles liegt bei dir

BinKino schrieb: Im Prinzip ja, habe bei solchen wichtigen Bauteilen bei Anbieternnim Ausland aber immer leichte Bauchschmerzen ... zu viele Plagiate und so...

Evtl. bei Mouser o.ä. bestellen?
dann auch gleich ein paar mehr nehmen, sind Cent Artikel

Und schau dir noxh die anderen Bauteile gut an, ob da noch was visuell erkennbar ist

Theoretisch kannste das Ladegerät auch ohne den Varistor mal zum testen anschliesen um zu schauen, ob sich der Aufwand lohnt. Aber ... Risiko für alles liegt bei dir

Da ist natürlich was dran.
Bei Mouser habe ich den hier gefunden:

Mouser Varistor

Müsste von den Daten eigentlich passen, Bezeichnung ist halt etwas anders.

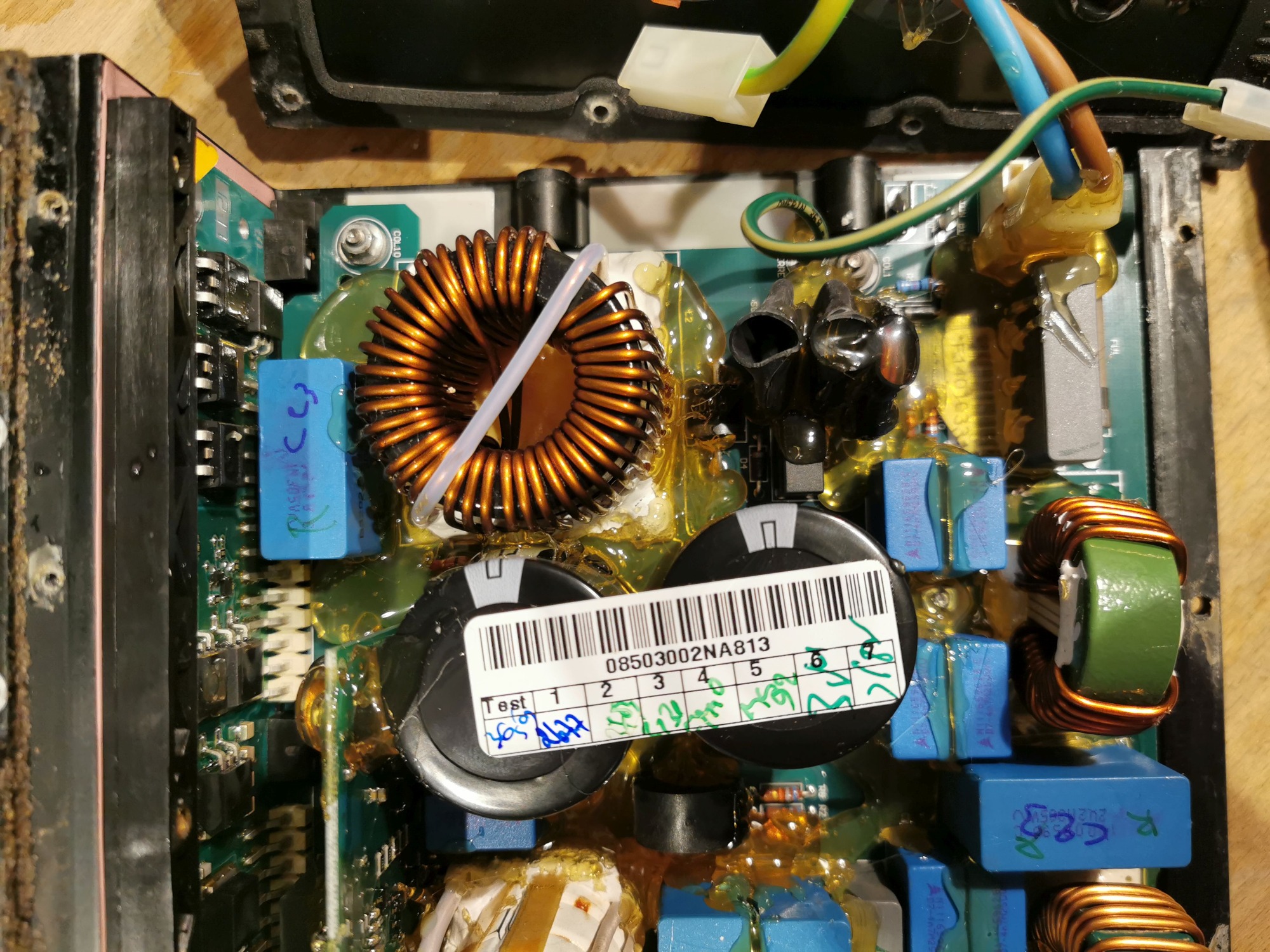

Meint ihr die NTCs nebendran könnten auch was abbekommen haben? Dann bestell ich da gleich auch einfach welche mit.

Ich habe den Widerstand an AC Seite nochmal gemessen ohne den Varistor, jetzt hab ich 110kohm, was ja schonmal sehr ähnlich ist wie bei Michael.

Sie sehen auf den Fotos angekokelt aus, und besser man hat als man hätte.

Präventiv tauschen was fragwürdig aussieht und ohne einen Weltkrieg auszulösen zu bekommen ist
Schadet nicht

Ich habe das Ladegerät nun kurz zum Testen wieder eingebaut, ohne Varistor, und siehe da er lädt wieder!
Besten Dank an alle die hier etwas beigetragen haben, ohne euch hätte ich den Mut wahrscheinlich nicht gehabt!
Der Varistor und die NTCs sind bestellt und werden dann noch getauscht.

Mein Fazit: nie wieder mit Benzin laden! (Ist ja eh totaler Schwachsinn, aber was macht man nicht alles in der Not.

Grüße
Martin

edit: hab den post um 12 geschrieben aber erst jetzt abgeschickt.... ist ja inzwischen sogar geklärt.

Na das sieht doch gut aus. Also im Sinne von das wird wohl nachher wieder laufen....
Bei mouser zu bestellen macht wegen der Versandkosten keinen Sinn. Versuch mal reichelt, conrad, distrelec, schukat, bürklin

Weil die Funktion im Prinzip die gleiche ist steht wohl auf dem Board z-diode
die NTC würde ich nicht tauschen außer du findest exakt die gleichen. sonst spinnt bestimmt irgendwas.

vllt sollten wir den Thread umbenennen und anpinnen, weil dieser Fehler wohl schon hier und da aufgetreten ist.
Übrigens sollte dieser Schaden erst bei weit über 400V aufgetreten sein. scheint ein doller Generator zu sein.

Done. Denke auch das war nicht der erste Fall dieser Art.

stromkreisparadies schrieb: edit: hab den post um 12 geschrieben aber erst jetzt abgeschickt.... ist ja inzwischen sogar geklärt.

Na das sieht doch gut aus. Also im Sinne von das wird wohl nachher wieder laufen....
Bei mouser zu bestellen macht wegen der Versandkosten keinen Sinn. Versuch mal reichelt, conrad, distrelec, schukat, bürklin

Weil die Funktion im Prinzip die gleiche ist steht wohl auf dem Board z-diode
die NTC würde ich nicht tauschen außer du findest exakt die gleichen. sonst spinnt bestimmt irgendwas.

vllt sollten wir den Thread umbenennen und anpinnen, weil dieser Fehler wohl schon hier und da aufgetreten ist.
Übrigens sollte dieser Schaden erst bei weit über 400V aufgetreten sein. scheint ein doller Generator zu sein.

Habe letztendlich doch nicht bei Mouser bestellt, sondern noch die gleichen bei Ebay aus Deutschland gefunden, auch von Littlefuse.
Die NTCs habe ich bei Reichelt bestellt, sind von den Daten her gleich, aber wenn die alten funktionieren, lass ich die erst mal drinnen.
Das angekokelte war glaub nur oberflächlich von der "Explosion" des Varistors.
