Zweiter Teil der Workshop Doku

GeölterBlitz schrieb: Für den "Testaufbau" wollen wir uns noch eine "Verlängerung" für den CAN - BUS Anschluß "basteln"

( CATL - Akku auf dem Tisch neben dem TWIZY )

Und die anderen Anschlüsse wollt ihr unbeschaltet lassen?

GeölterBlitz schrieb: Wer hat, ,...Stecker und Buchse...

Ich , aber leider nicht entbehrlich.

GeölterBlitz schrieb: Wer weis wo es Stecker und Buchse hierfür gibt ?

Beim Ali.
Vielleicht lüftet Thorsten das Geheimnis.

Snorre schrieb:

GeölterBlitz schrieb: Für den "Testaufbau" wollen wir uns noch eine "Verlängerung" für den CAN - BUS Anschluß "basteln"

( CATL - Akku auf dem Tisch neben dem TWIZY )

Und die anderen Anschlüsse wollt ihr unbeschaltet lassen?

GeölterBlitz schrieb: Wer hat, ,...Stecker und Buchse...

Ich , aber leider nicht entbehrlich.

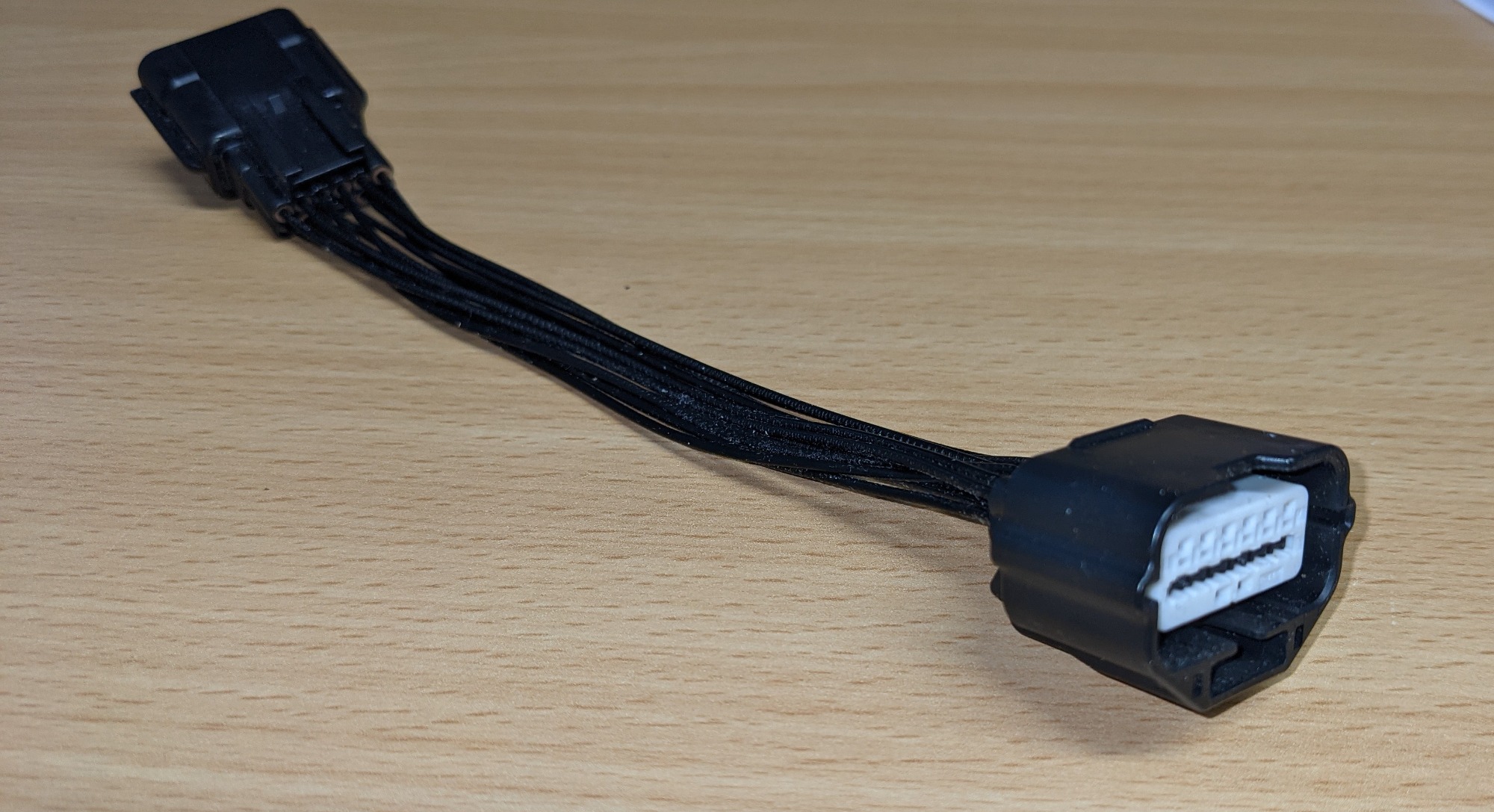

Ich. Ist aber noch nicht verlängert und daher etwas kurz.

Aber das könnt ihr ja dann vielleicht so auf ca. 2m bringen
Und solange in meiner Homezone kein Blumenkübel auftaucht, könnt ihr mein Blumenkübeltestkabel gerne haben.

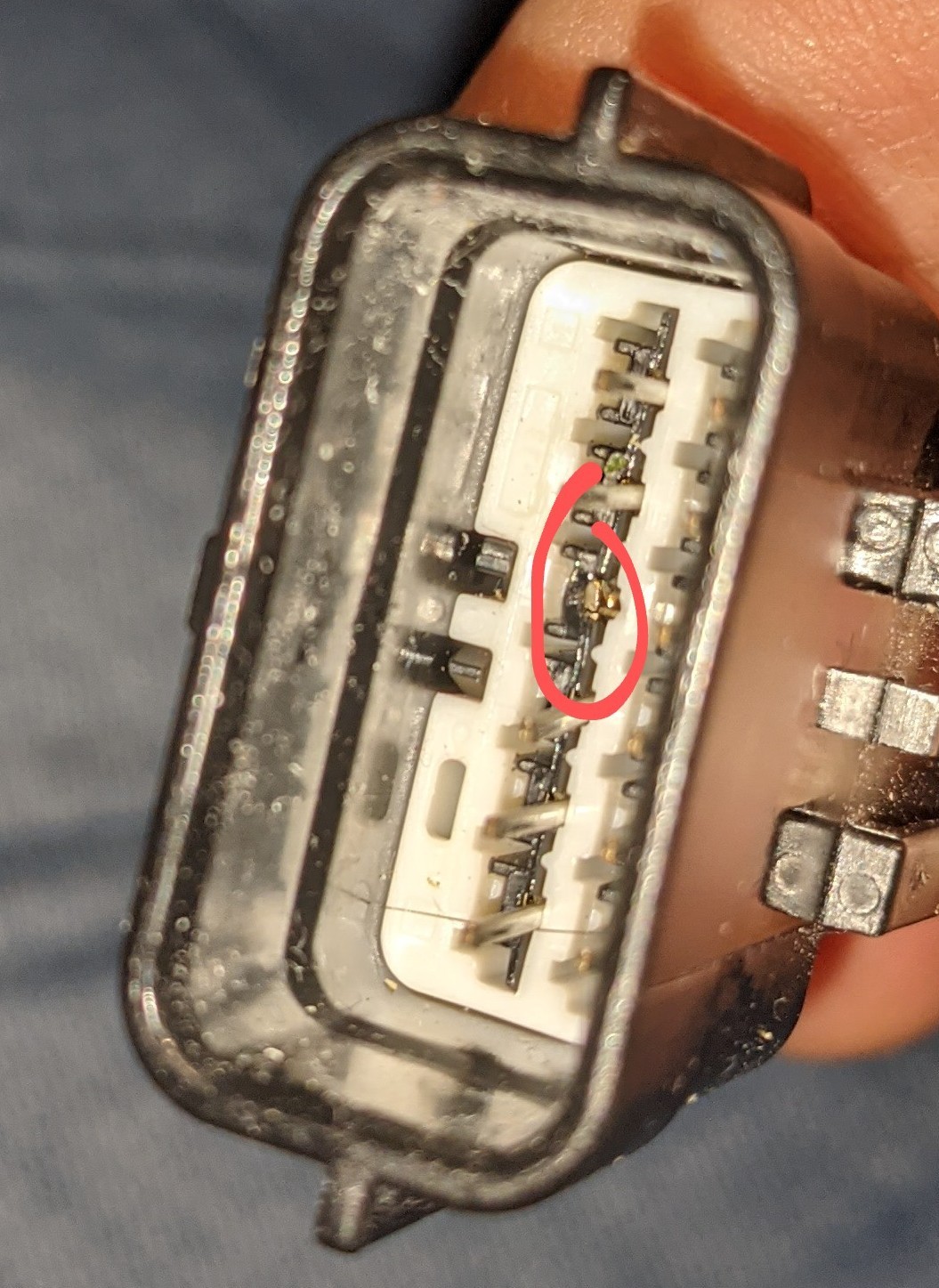

Ein PIN ist ab, den braucht aber der Twizy nicht, wenn ich richtig geschaut habe.

Also wohin damit? Ins TCC?

Die "verlängerten" Anschlüsse zum Ladegerät und zur SAVCON sind gerade in den "Mache" !

Bilder kommen, wenn fertig !

Beim verlängern des Can-Bus beachten:
1) verdrillte Leitung verwenden.
2) so kurz wie möglich.

S E VCON...

Pfälzer68 schrieb: S E VCON...

SaufKorn?

Berthold schrieb: i
Erfahrungen mit Extender Akkus ergaben das Twizy sich an der größeren Kapazität nicht stört.

Wo geht der Range extender bei dir drauf?
Das BMS misst doch den Ladestrom... Von daher ändert sich gar nicht die Kapazität das BMS "sieht" aber wärend der Fahrt den (um den Externderstrom) geringeren Entladestrom bzw den Ladestrom im Stand.
Ist beim Zusatzlader genauso.

Dank OVMS sollte man dem Sevcon eigentlich auf die nominellen 190Ah einstellbar sein?
Wenn die Kommunikation zwischen Sevcon und BMS steht und Strommessung sowie Spannungen (Einzel-Zellen-Spannung) ankommen...
Musste das perfekt laufen.

Vielen Dank soweit für eure Arbeit. Die Zellen hatte ich ja früher schon Mal vorgeschlagen - dass der ganze Block in die Kiste passt hätte ich nicht zu träumen gewagt.
Habt ihr sie bei Power&Storage gekauft?

Gruß Flo

Ja,

www.power-and-storage.de/shop/CATL-PowerBlock-14S-48-10-10-kWh-p278107421

wenn sich jemand einen holen will, sag't mal schöne Grüße, manchmal macht er 2% Sconto, für Twizy'aner....

Bernd Stock
Geschäftsführender Gesellschafter

@green Pirate
Ich habe keinen Rangeextender sondern ich habe die Erfahrung von anderen Usern wiedergegeben.
Nach meinem Verständnis ist die Aufgabe des BMS die Überwachung der einzelnen Zellspannungen auf Über und Unterspannung.
Gleichzeitig versucht das BMS diese Zellspannungen anzugleichen um Exemplarstreuungen der Zellen zu kompensieren.
Das ist Grundfunktionen von jedem BMS. Dazu ist nicht nötig den Gesamtstrom der Batt zu messen.
Z.B. Wenn die Zellen verschleißen und die Ladungsmenge (Kapazität) kleiner wird arbeitet das BMS brav weiter.
So gesehen müsste das BMS auch arbeiten wenn die Ladungsmenge größer wird. ( mehr Kapazität )
Leider haben wir im Forum keine genaue Kenntnis wie das BMS im Twizy realisiert wurde und betrachten es als Blackbox.

Berthold schrieb: @green Pirate

Leider haben wir im Forum keine genaue Kenntnis wie das BMS im Twizy realisiert wurde und betrachten es als Blackbox.

Genau, das kann man nur durch Messungen am "offenen" Patienten ermitteln:

- z.B. : Wie hoch ist der max. "Balancer - Strom" bei jeder Zelle
- daraus läßt sich dann die "optimale" Balance - Zeit des Akku's, für die Zellen ableiten
- bis zu welcher "Zellen Abweichung" kann das BMS das dann noch "ausgleichen"

usw, usw....

wie schön der neue CATL Block in die Lücke passt. Top ! Einen Füllstoff auf die beiden Enden des Blocks gelegt der die Lücke ausfüllt . Dann einen Spanngurt um das Ganze gelegt und die 4 Schrauben der Abschlussbleche wieder festziehen.
Da der neue CATL Block etwa so schwer wie die alten Lipo Zellen ist dürfte das schon ausreichen um den Block gegen Verschiebung in Längsrichtung zu sichern.

Nebenbei….
Besondere Beachtung verdient natürlich auch die beeindruckende Sammlung von TC’s Weizengläsern die im Video leider nur viel kurz im Bild war.

Berthold schrieb: wie schön der neue CATL Block in die Lücke passt. Top ! Einen Füllstoff auf die beiden Enden des Blocks gelegt der die Lücke ausfüllt . Dann einen Spanngurt um das Ganze gelegt und die 4 Schrauben der Abschlussbleche wieder festziehen.
Da der neue CATL Block etwa so schwer wie die alten Lipo Zellen ist dürfte das schon ausreichen um den Block gegen Verschiebung in Längsrichtung zu sichern.

Nebenbei….
Besondere Beachtung verdient natürlich auch die beeindruckende Sammlung von TC’s Weizengläsern die im Video leider nur viel kurz im Bild war.

Mal sehen, ob wir die alle "durchprobieren" können / müssen ( Annanas - Weizen ), bis der CATL - Akku fertig, getestet läuft....

Keine Alkohol beim Bomben entschärfen und spannungsführenden Teilen .

euver schrieb: Keine Alkohol beim Bomben entschärfen und spannungsführenden Teilen .

Das Standardgetränk im TCC ist "spannungsfrei" und kalorienarm.
