udo229 schrieb: Ich würde die nächsten mit den mosfets verbundenen Bauteile möglichst auch tauschen, besser noch überprüfen, so identifizierbar….
Mit Schaltplan ist so ein hochstromgerät schon spannend in der Reparatur, ohne Lotterie…

Ich hatte die Transistoren und die 1,5 nF (hat zumindest die Messung ergeben) Folienkondensatoren geprüft, konnte nicht feststellen das da etwas defekt, ist.

Ohne Schaltplan ist die Suche nicht so einfach, werde mich jetzt mal auf die Hautplatine (rechten Teil) stürzen, der linke Teil funktioniert einwandfrei.

Einen Erfolg konnte ich zumindest verbuchen, die 12V Batterie wird wieder geladen, ist sehr merkwürdig das diese nicht geladen wurden, obwohl ich in diesem Bereich nichts geändert habe, und auch keine Fehler messen konnte.

Vermute es war ein Kontaktproblem im Stecker.

Brave007 schrieb:

udo229 schrieb: Ich würde die nächsten mit den mosfets verbundenen Bauteile möglichst auch tauschen, besser noch überprüfen, so identifizierbar….
Mit Schaltplan ist so ein hochstromgerät schon spannend in der Reparatur, ohne Lotterie…

Ich hatte die Transistoren und die 1,5 nF (hat zumindest die Messung ergeben) Folienkondensatoren geprüft, konnte nicht feststellen das da etwas defekt, ist.

Ohne Schaltplan ist die Suche nicht so einfach, werde mich jetzt mal auf die Hautplatine (rechten Teil) stürzen, der linke Teil funktioniert einwandfrei.

Einen Erfolg konnte ich zumindest verbuchen, die 12V Batterie wird wieder geladen, ist sehr merkwürdig das diese nicht geladen wurden, obwohl ich in diesem Bereich nichts geändert habe, und auch keine Fehler messen konnte.

Vermute es war ein Kontaktproblem im Stecker.

Dazu gibt es anscheinend verschiedene Arten des Strebens. Von optisch unsichtbar bis Handgranatenwurfstand ist da alles dabei.

Wäre super wenn man mal die CAN Kommunikation des Ladegerätes reengineeren könnte... Dann kann man mal was taugliches für einbauen

Jack-Lee schrieb: Wäre super wenn man mal die CAN Kommunikation des Ladegerätes reengineeren könnte... Dann kann man mal was taugliches für einbauen

Das wäre ein absoluter Traum,

Muss gehen. Der Entwickler der "Powerbox" ersetzt damit neben dem BMS auch das den Sevcon und das Ladegerät...

Wenn man schon mal den Schaltplan der kleinen senkrechten Platine hätte wären wir im Forum weiter.
Eventuell kann man durch anschauen und messen am Objekt einen Schaltplan nachzeichnen.
Ein erfahrener Hardwareentwickler wäre wohl in der Lage die Funktionen zu verstehen.
Mir fällt da Mario ein der schon einen Fehler im Ladegerät analysiert hat. Es mag hier aber noch mehr Personen mit Sachverstand geben,
Da im Ladegerät vieles noch diskret aufgebaut ist sollte es möglich sein es zu reparieren. Firma Sender schafft es ja auch.

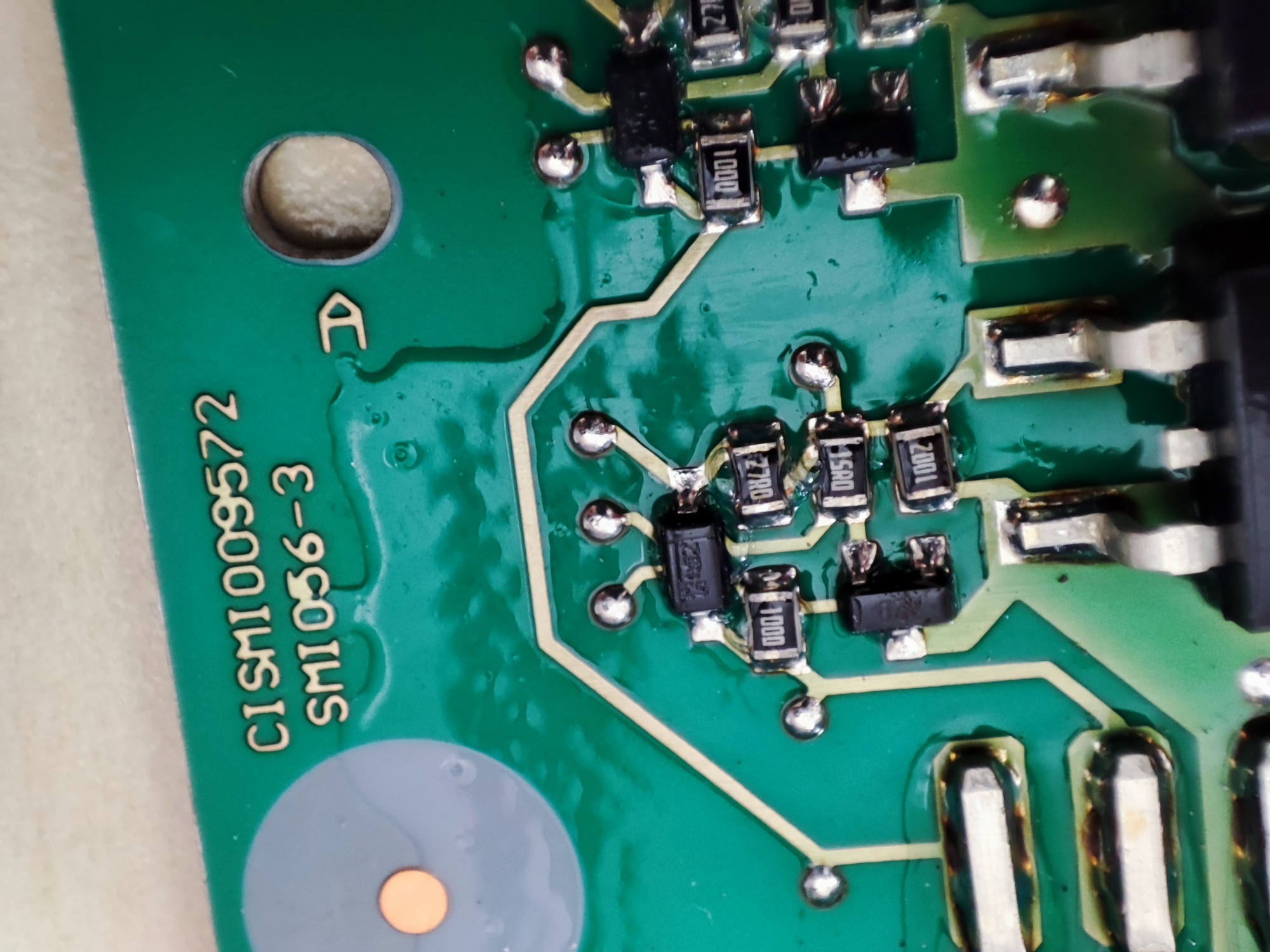

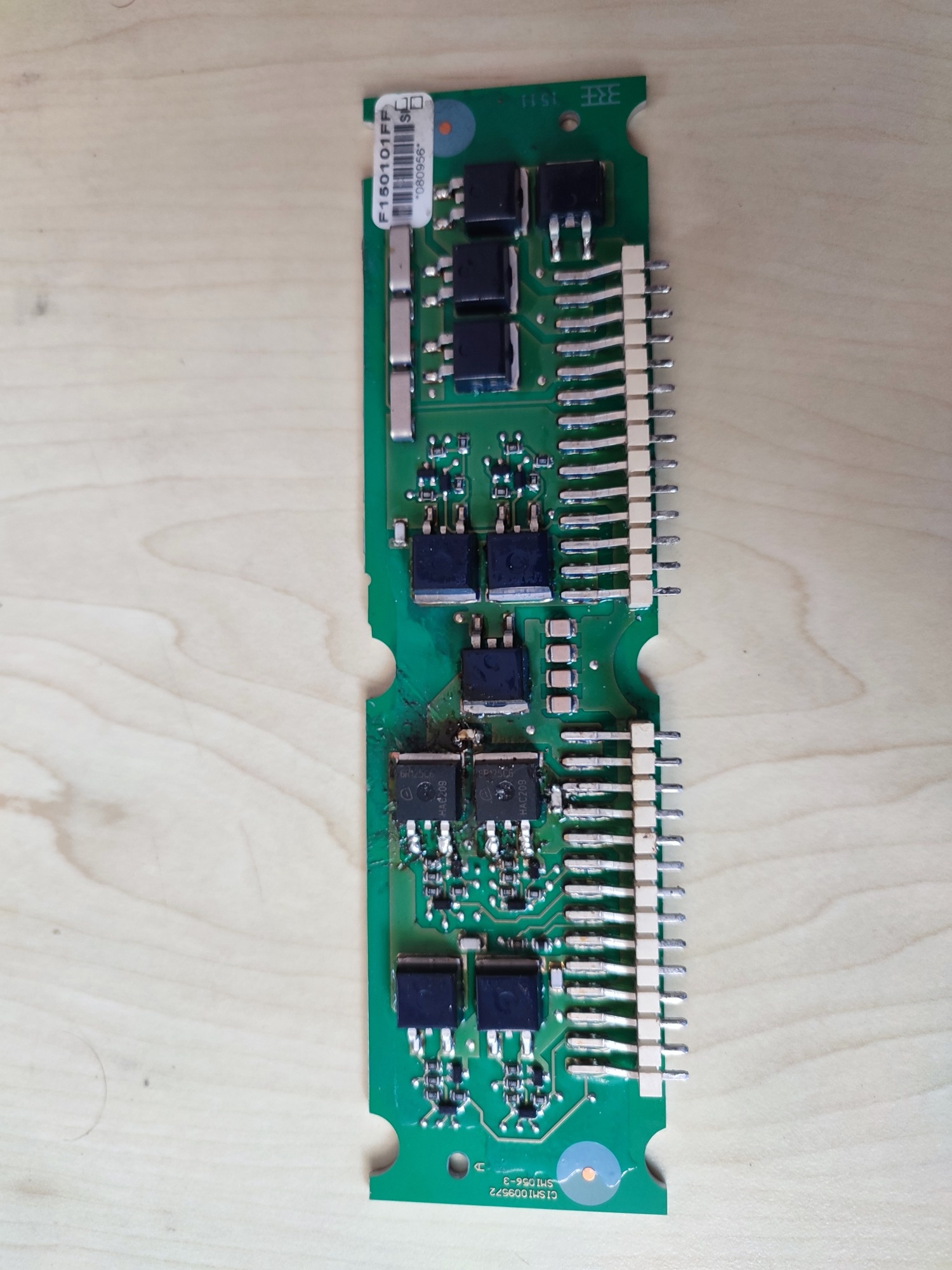

Sehe ich genau so, einen Schaltplan sollte man von der seitlichen Platine leicht anfertigen können, zumal außer den MOSFET nur ein paar Widerstände, Kondensatoren und Transistoren vorhanden sind.

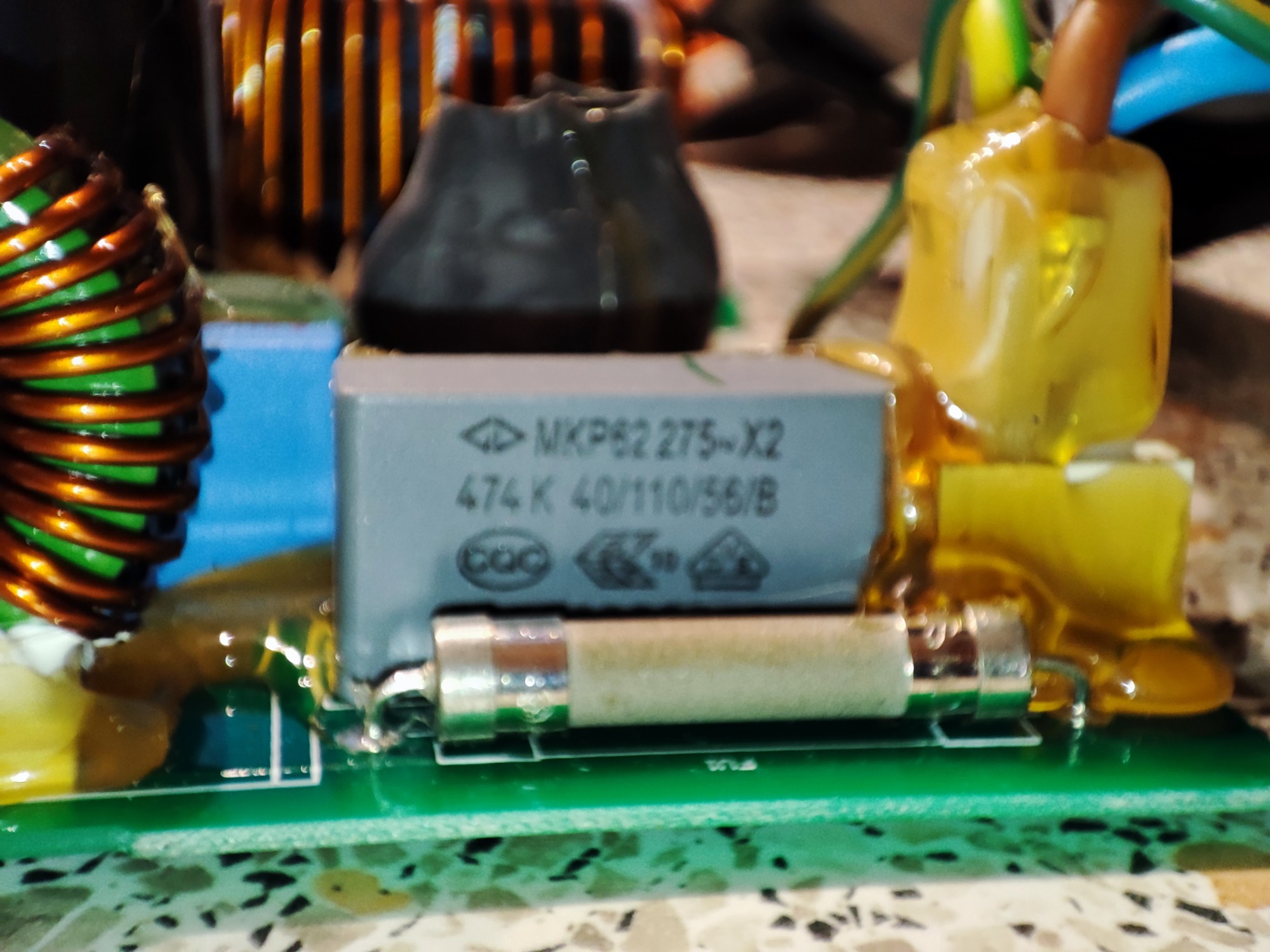

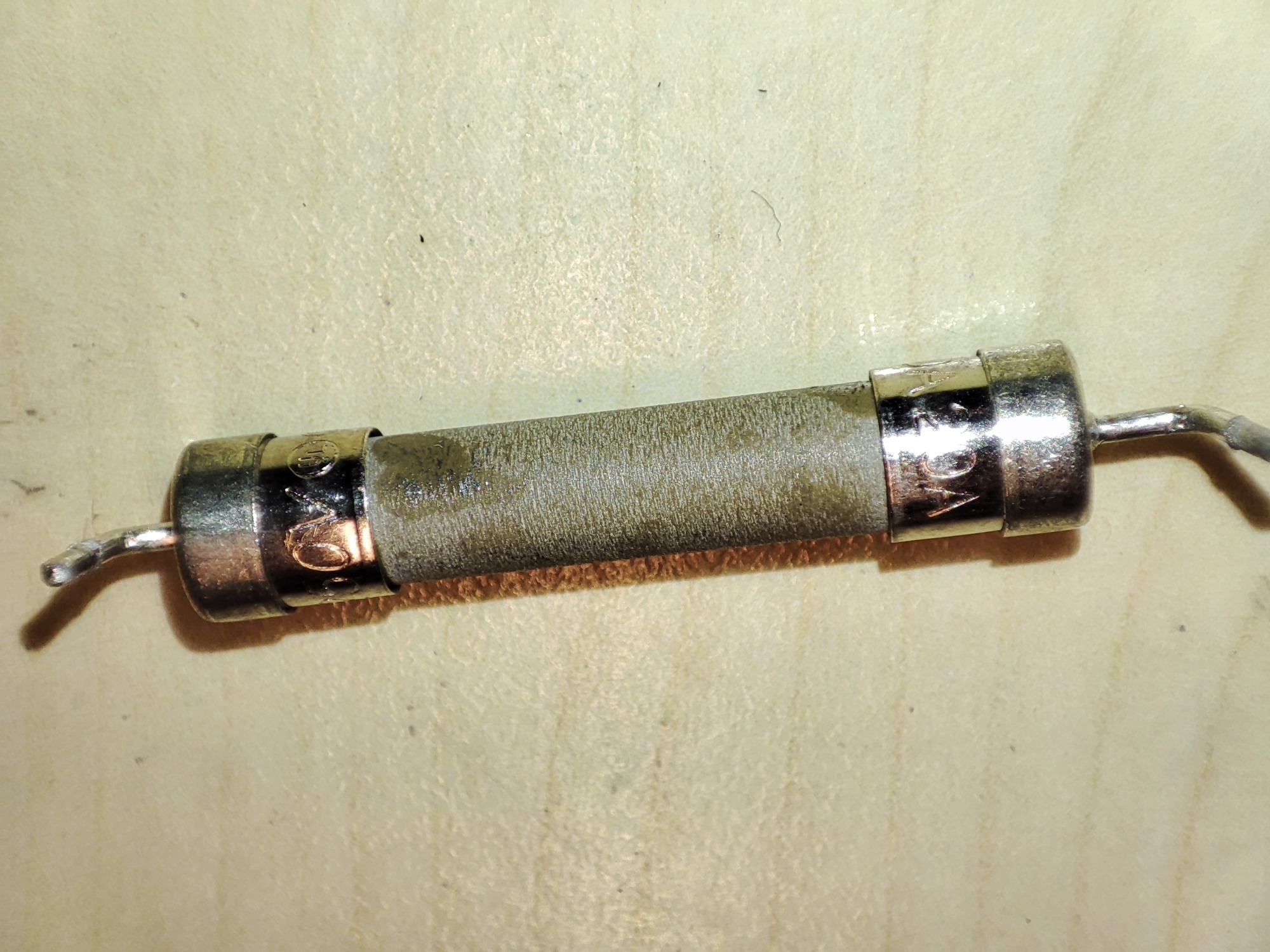

Bin jetzt weiter auf die Suche gegangen, habe einen weiteren Fehler gefunden, die 20 A Sicherung an dem 230 V Ladestecker ist auch durchgebrannt.





Habe leider keine hier, werde morgen weiter berichten.

Irgendwo muss der Magic Dust ja entwichen sein......

TwizyChrisy schrieb: Irgendwo muss der Magic Dust ja entwichen sein......

So ist es.

Eine durchgebrannte Sicherung ist aber sicher nicht die Ursache.

Selbermacher schrieb: Eine durchgebrannte Sicherung ist aber sicher nicht die Ursache.

Aber wenn alle Fehler gefunden und beseitigt sind sollte der Lader wieder laden. Schritt für Schritt nähert man sich der Lösung.
Als Ursache sehe ich bei dem Lader schlicht Bauteilversagen durch Übertemperatur.

Um die Alterung von Elektronischen Schaltung zu simulieren steckte die Qualitätssicherung meines ehemaligen Arbeitgebers die fertigen Platinen in einen Ofen und es wurden immer wieder heiss/kalt Zyklen gefahren.

Berthold schrieb: Als Ursache sehe ich bei dem Lader schlicht Bauteilversagen durch Übertemperatur.

Sehe ich genau so, das sieht man eindrucksvoll an der Reihe der Ausfälle. Ob ich jetzt Alle defekten Bauteile gefunden habe weiß ich noch nicht, die Bauteile in der direkten Nähe der defekten Mosfet waren alle in Ordnung.
Werde mich jetzt nach und nach durcharbeiten.

Sobald ich mal unter Spannung messen kann, wird die Fehlersuche auch einfacher.

Leute.... ich bewundere eure Fähigkeiten. Ich kann grad mal ne Sicherung durchmessen....

Ich drücke die Daumen und bin gespannt auf dein Ergebnis.
Ich muss mir meinen Lader Typ1 auch noch dringen vornehmen, damit er hoffentlich gar nicht erst auf die Idee kommt Zicken zu machen.
