Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

@bb296

Fantastisch dann hat dieser Kompaktadapter also die Kontaktstifte für PP und CP . Ich hatte schon befürchtet ich müsste mit einem China KI Roboter kommunizieren. Danke. Das wollen moderne Ladesäulen haben.
Den Kompaktadapter bestelle ich auch und dazu die CCP Platine vom Evalbo CCP Platine mit Reed
Man muss nur dann Adapter reinstecken alles andere erledigt die CCP Platine. Zum Stoppen des Ladens dann den Magnet dran halten fertig.

Das sollte mit etwas basteln einen günstigen und Kompakten Adapter ergeben.

Berthold schrieb: Fantastisch dann hat dieser Kompaktadapter also die Kontaktstifte für PP und CP

Ähem.. wäre mir neu das Typ2 ohne die beiden Steuerkontakte überhaupt funzen würde..

TwizyChrisy schrieb: Warum kann ich sowas nicht

Kuckt mal was in der Mache ist!

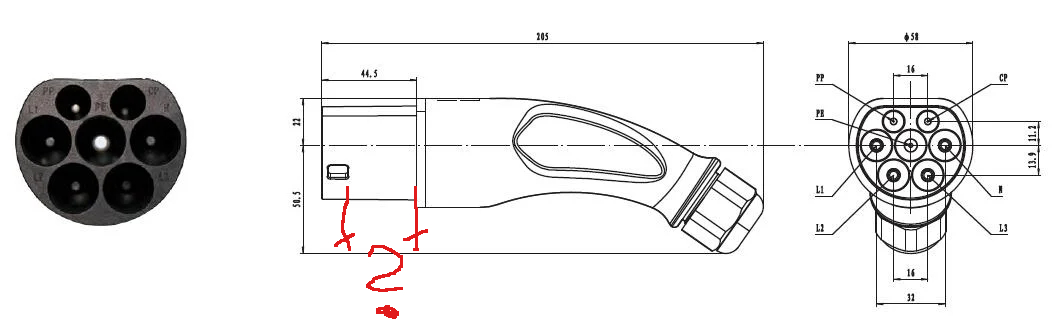

Hast jetzt mal die Länge des Steckerteils des Adapters gemessen? wenn das länger als das Maß das ich hier rot eingezeichnet habe ist kann die Verriegelung nicht funzen.

Pfälzer68 schrieb:

Berthold schrieb: Fantastisch dann hat dieser Kompaktadapter also die Kontaktstifte für PP und CP

Ähem.. wäre mir neu das Typ2 ohne die beiden Steuerkontakte überhaupt funzen würde..

Wer weiss was die Chinesen sich als low cost Ladesäule in den Hinterhof stellen.
Die drei Phasen + N + Gnd kommen auch ohne PP und CP aus. Verriegelung muss auch nicht sein wenn es der Eigene Hof ist.
So ein Kontaktstift kosten auch ein China ein paar Cent.

Vielleicht ist absägen in dem Fall tatsächlich besser, als verlängern.

Hallo
Ich glaube das die " Ali Teile" für das Laden VOM E Auto ZUM Schuko gedach sind . Zumindes bei einigen sind dafür Bilder da Typ 2 V2L Da braucht es dan keine PP und CP signale .

..dürfte bei Male/Male eher .. schwierig werden... , zumindest ist der aus dem TE-Link einer in Male.

Der von Dir verlinkte ist zwar Female, hat aber auch CP und PP drin... imho brauchts das auch, weil die Entladefunktion auch die z.b. leitungsbelastungsrichtline einhält (Widerstandskodiert)

Pfälzer68 schrieb: [
Hast jetzt mal die Länge des Steckerteils des Adapters gemessen? wenn das länger als das Maß das ich hier rot eingezeichnet habe ist kann die Verriegelung nicht funzen.

Hey ganz deppert bin ich auch ned hab sogar 0,5mm als Kleberschichtstärke weggelassen


Alles gut, heute Abend gibts neue Infos

Darum gehts nicht. Wenn das mit den Riegeln funzt, d.h. die ins leere greifen, sollten aus der Ecke eigentlich keine Fehler entstehen. Das die Säulen den Riegelvorgang so genau kontrollieren ist imho unwahrscheinlich.

mit dem Zusatzring gehen alle getesteten problemlos (die vorher nicht gingen)

Mic stellt die STL (oder wie immer die heißt) Datei für den Druck später zur Verfügung, dann könnt ihr eure Adapter auch funktionsfähig machen.
Wir wollen noch versuchen, die Verlängerung anzukleben mit Pattex Spezial Kunststoff Kleber.
Ist aber wohl eher eine Frage der Ästhetik. Funktiinieren tut es so problemlos und mit schwarzem DucTape wäre es auch optisch OK.
Funktionell reicht das so völlig aus.


@ Pfälzer, anscheinend überwachen die Säulen die Verriegelung doch.

Was passiert wohl wenn der Adapterring abreißt und in der Säule hängen bleibt? Kriegt man den problemlos raus?

VG!

Boa.. das sind imho schnöde elektromagnetische "Bolzen"... aber anyway, wenns jetzt funzt wird anscheinend auch deren Stellung geprüft.

Und bitte Leuts, das Zusatzteil _darf_ nicht abreissen und in der Dose stecken bleiben... zumindest eine!! Schraube tut niemandem weh...

Pfälzer68 schrieb: Boa.. das sind imho schnöde elektromagnetische "Bolzen"... aber anyway, wenns jetzt funzt wird anscheinend auch deren Stellung geprüft.

Und bitte Leuts, das Zusatzteil _darf_ nicht abreissen und in der Dose stecken bleiben... zumindest eine!! Schraube tut niemandem weh...

Ich bin mir ganz sicher, daß das DucTape die Belastbarkeit einer Schraube im Plastik um ein mehrfaches überschreitet.
Nichts desto Trotz ist die Ausführung ein TEST.

Wir planen Kleben plus evtl zwei vorgesehene Löcher für Schrauben samt Senkloch für den Schraubenkopf.

Auch hier traue ich dem RICHTIGEN Kleber mehr zu als Schrauben.

0000 schrieb: Was passiert wohl wenn der Adapterring abreißt und in der Säule hängen bleibt? Kriegt man den problemlos raus?

VG!

Der reißt nur im Vandalismusfall ab
Er liegt dann locker in der Dose, aber man kommt nur schlecht ran.

Hallo Chrisy
Würde Links und Rechs von CP,PP eine Schraube plaziren und unter L2 , L3
