Alternativakku mit NMC Einzelzellen

Ich würde Glimmer-Platten zwischen die einzelnen Zellen klemmen.
An beiden Enden ist ja noch Platz ( da wo sich der " Moosgummi ?) befindet.

So ein temporäres Foliendurchschlagen bzw. durchscheuern habe ich erst kürzlich selbst gesehen.
Die Zelle war dann, mit umgekehrten Polarität auf 23,6 V Potenzial geladen . Arbeit einer " Fachfirma "
Kein Twizyakku, sondern E-Bike!
So was, habe ich in meiner über 50 jährigen Berufserfahrung, noch nie gesehen.

Wenn ich eigene Module aus Prismazellen aufbaue, arbeite ich mittlerweile viel lieber mit Klebstoff. Das ganze Paket wird verpresst, verklebt, die Metalteile verschweißt. Ordentlich Aufwand, weshalb ich sowas gern vermeide und direkt passende Module verwende. Geht leider nicht immer.

Schaut echt gut aus, aber braucht wenn ich das jetzt richtig verstanden habe ein auf die Zellchemie abgestimmtes BMS?

Ne, geht auch mit dem originalen BMS.

Aus dem Datenblatt von Ali:
Batterie typ:NMC
Nennspannung (V):3.7v
Nenn kapazität (mAh):256AH
Ladespannung:4,35 V
Entladung abschalt spannung:2.75v/Zelle
1Max Ladestrom:1C
Max entladung strom:2C
Interner Widerstand:Weniger als 0,4 Ω
Gebühren temperatur (℃):0 ~ 45 Grad Celsius
Entladung temperatur (℃):-20 ~ 55 Grad Celsius
Lagerte mperatur (℃):-20 ~ 45 Grad Celsius
Zyklus leben:Mehr als 2000 mal, DOD bei 80%
Gewicht (g):3,38 kg
Größe (mm):T38 * H127 * W300mm

Da fällt mir gerade ein, braucht noch wer ein original BMS, ich habe da mit einem telefoniert und der sagte mir, er könnte das bestellen, würde zwar nen Tausender kosten aber besser als kein BMS.
Ich könnte mich bei Bedarf da mal hinter klemmen.
Danke an Snorre, der Akku hört sich RICHTIG gut an, das wäre so meine Wunschgröße.

Angenommene 8kWh/100km Verbrauch beim Twizy.

Bei 13kWh Tankinhalt sind das ca. 160km Reichweite pro Ladung.

Bei einer Lebensdauer von 2000 Zyklen sind das 320.000 km bis der Akku noch 80% hat.

Das hört sich doch an wie ein Wunschkonzert

Noch ein Nachtrag….. vermutlich wird das Twizy BMS nicht den gesamten Spannungshub von 4,35 V bis 2,75 V erlauben.
Damit sinkt die Nominelle Nutzbare Kapazität. 13 kWh werden wohl nicht zu verfügung stehen selbst wenn es der Akku kann.
Aber sicher wird Snorre berichten was reell erfahrbar ist.

Stolte schrieb: Da fällt mir gerade ein, braucht noch wer ein original BMS, ich habe da mit einem telefoniert und der sagte mir, er könnte das bestellen, würde zwar nen Tausender kosten aber besser als kein BMS.
Ich könnte mich bei Bedarf da mal hinter klemmen.
Danke an Snorre, der Akku hört sich RICHTIG gut an, das wäre so meine Wunschgröße.

Wäre auch hochinteressant, was ein NEUES BMS dann für eine Akkuleistung "sieht".

TwizyChrisy schrieb:
Wäre auch hochinteressant, was ein NEUES BMS dann für eine Akkuleistung "sieht".

Nach bisherigem Wissenstand hat man dem Twizy BMS bei seiner Geburt gesagt das der Akku den es pflegen soll 6kWh hat.
Damit wird das BMS brav rechnen egal wie groß der Akku wirklich ist. Es wird aber vermutlich sehr sehr lange dauern bis der SOH kleiner als 100% wird.

Noch ein Tip : Die 4,35V "Ladeschlussspannung" sind sehr wahrscheinlich quatsch. Besonders in der Kombi mit 2,75V Entladeschlussspannung.
Bei NMC Typen würde ich nicht über 4,2V gehen und nicht unter 3V. Der Innenwiderstand von 0,4Ohm kommt mir auch falsch vor, das sollten eher 0,4 MilliOhm sein.
Gibt es irgendeinen Hinweis auf den Hersteller der Zellen?

PS. die Lebensdauer des Akkus wird vor Allem durch die kalendarische Alterung bestimmt. Und diese maßgeblich durch die Temperaturen die der Akku ausgesetzt ist. Wobei 1000Zyklen eine Markenzelle auch unter eher unschönen Bedingungen schaffen sollte.

Zum Thema Montage der Module:

Ja, Die Module werden leicht durch Klemmung der Aluleiste gegen den Boden gerdrückt.
Aber wirklich nur minimal, dann liegt die waagrechte Alu-Leiste gegen die senkrechten Streben auf Block.
Bin rein nach "Gefühl", frei von Wissen vorgegangen.
Gibt es ein erklärendes Video oder auch schriftliches Dokument, welches mich zum Thema "Module konfektionieren" erhellen könnte?
Hatte schon gesucht, aber nichts wirklich hilfreiches gefunden.

Es gilt noch das gleiche wie bei meinem Erstlingswerk 2019:

Wenig Ahnung hab ich viel!

Bin gerne bereit dazu zu lernen.

Sollen die Zellen nicht flächig gedrückt werden?

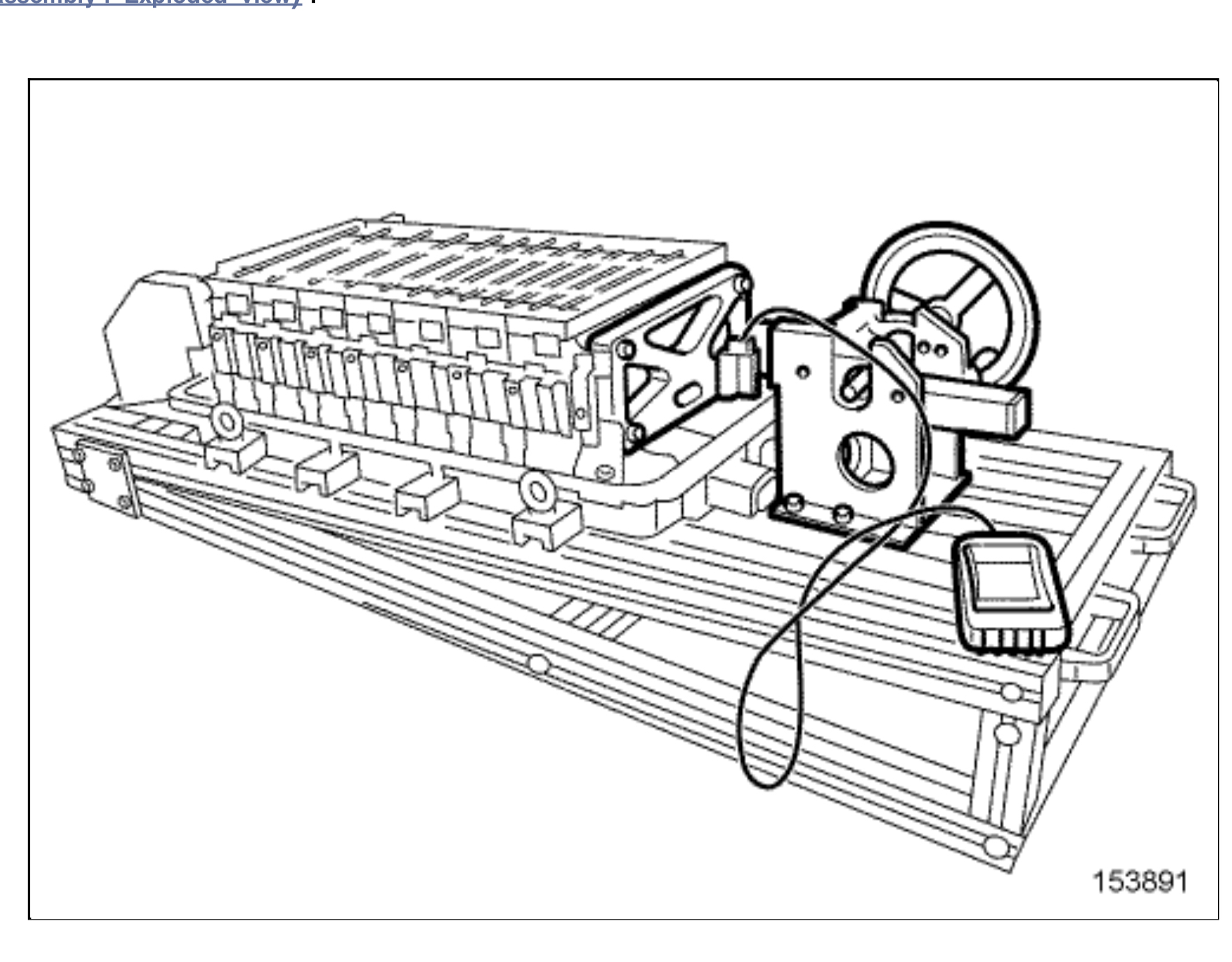

So sieht die Presse aus mit der die einzelnen Module zur Batterie zusammengedrückt werden. Damit bekommt man ein Gefühl wie das Pack aufgebaut wird und wie der Druck auf die Zellen wirkt.

Meines Wissens nach sollten ALLE Zellen die so einen rechteckigen Aufbau haben unter Druck verbaut werden. Wie hoch?? Keine Ahnung.
Rundzellen ala 18650 natürlich nicht, die haben ja quasi jede einzeln einen Druckmantel.

Im Twizy Manual wird angegeben das man das Zellenpaket drücken soll bis ein bestimmtes Maß ( Länge ) erreicht wird.
Für Snorres Zellen ist diese Angabe natürlich nicht anwendbar. Es wird aber auch die Kraft von 250 N Druck genannt was einem
Gewicht von 25 Kg entspricht.
Mir wäre es bei dem Aufbau wichtig das die Gehäuse der Zellen dauerhaft sicher gegeneinander isoliert sind und sich auch am Metallgehäuse nicht blank reiben können. Die Zellenbecher sind ja nur durch diese dünne blaue Folie isoliert. Im Twizy wird das ganze Pack gut durchgeschüttelt, schlecht wäre es wenn die isolierung durchgeschubbelt würde und damit ein Kuzschluss entsteht. Ich würde zwischen die Zellen und an Stellen wo die Zellen Metall berühren noch eine Isolierung packen. Irgend eine Stabile Plastikplatte so 1-2 mm dick die gegen Durchscheuern Schutz bietet. Die Beschleunigungskräfte sind im Twity schon heftig und die Zellen sollten kein Eigenleben führen können. Die Zellen sind ja für stationäre Anwendungen gedacht, die Nutzung im Twizy kann man wohl als erhöhte Anforderung sehen.

Snorre schrieb: Gibt es ein erklärendes Video oder auch schriftliches Dokument, welches mich zum Thema "Module konfektionieren" erhellen könnte?
Hatte schon gesucht, aber nichts wirklich hilfreiches gefunden.
