18 Okt 2019 08:40 #184265 von stromkreisparadies
Reparatur Getriebewelle

Apexx schrieb: Wegen dem Planen wäre vielleicht eine ganz rudimentäre Lösung, den Deckel auf den Tisch einer Ständerbohrmaschine zu legen, einen Schaftfräser ein zu spannen - wenig zu zu stellen und den Deckel von Hand zu verschieben.


das geht nicht. Das hebts an. Muss man schon festspannen. Die meisten Walzenstinrnfräser sind hohlgeschliffen, selbst welche die Tauchfähig sind.

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dingdong
  • dingdongs Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Die Macht möge uns helfen zu überleben
  • Beiträge: 3958
  • Dank erhalten: 2248
18 Okt 2019 11:39 #184284 von dingdong
Reparatur Getriebewelle

stromkreisparadies schrieb: Habe auch die Planfläche mit Schraubesicherung angeklebt, das wird sicher nicht so einfach das wieder rauszunehmen.


Da erschließt sich mir gänzlich nicht der Sinn.

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!
Folgende Benutzer bedankten sich: newbie

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3752
  • Dank erhalten: 1024
18 Okt 2019 11:56 #184287 von stromkreisparadies
Reparatur Getriebewelle
ich möchte dass das Teil auf jedenfall in Position bleibt und auch möglichst keine Vibrationen in die Schrauben bringen kann. Normalerweise würde man dafür Loctite 648 nehmen, aber das geht nur bei Temperaturen ab da ist jedes Kunststoffteil hinüber.
Auch die Demontage oder mögliche Fehlerfälle sollten hier bedacht werden.

Habe in meiner "etwas'" ausgedehnten Frühstückspause das Getriebe wieder eingebaut (mit Bitumen auf allen 3 Wellen) und der Twizy fährt erstmal wieder. Probefahrt habe ich nicht gemacht und komme auch erst am nächsten Mittwoch dazu. Es lies sich aber schonmal relativ problemlos montieren.
Danke an alle Beteiligten!
Für die Montage habe ich wieder 1,5h gebraucht habe amir aber auch viel Zeit mit dem Bitumen genommen....

Grüße von Markus

-> Twizy Technic, LED Tagfahrlicht, LED Innenbeleuchtung, Sitzheizung, Radio mit Freisprecheinrichtung
-> Brammo Empulse R
-> 2x Elektrofahrrad (Stadt-Trekking und Downhill für den Wald)
Folgende Benutzer bedankten sich: Öko1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
18 Okt 2019 16:29 - 18 Okt 2019 16:32 #184319 von Öko1
Reparatur Getriebewelle
Hallo liebe Twizy-Freunde !

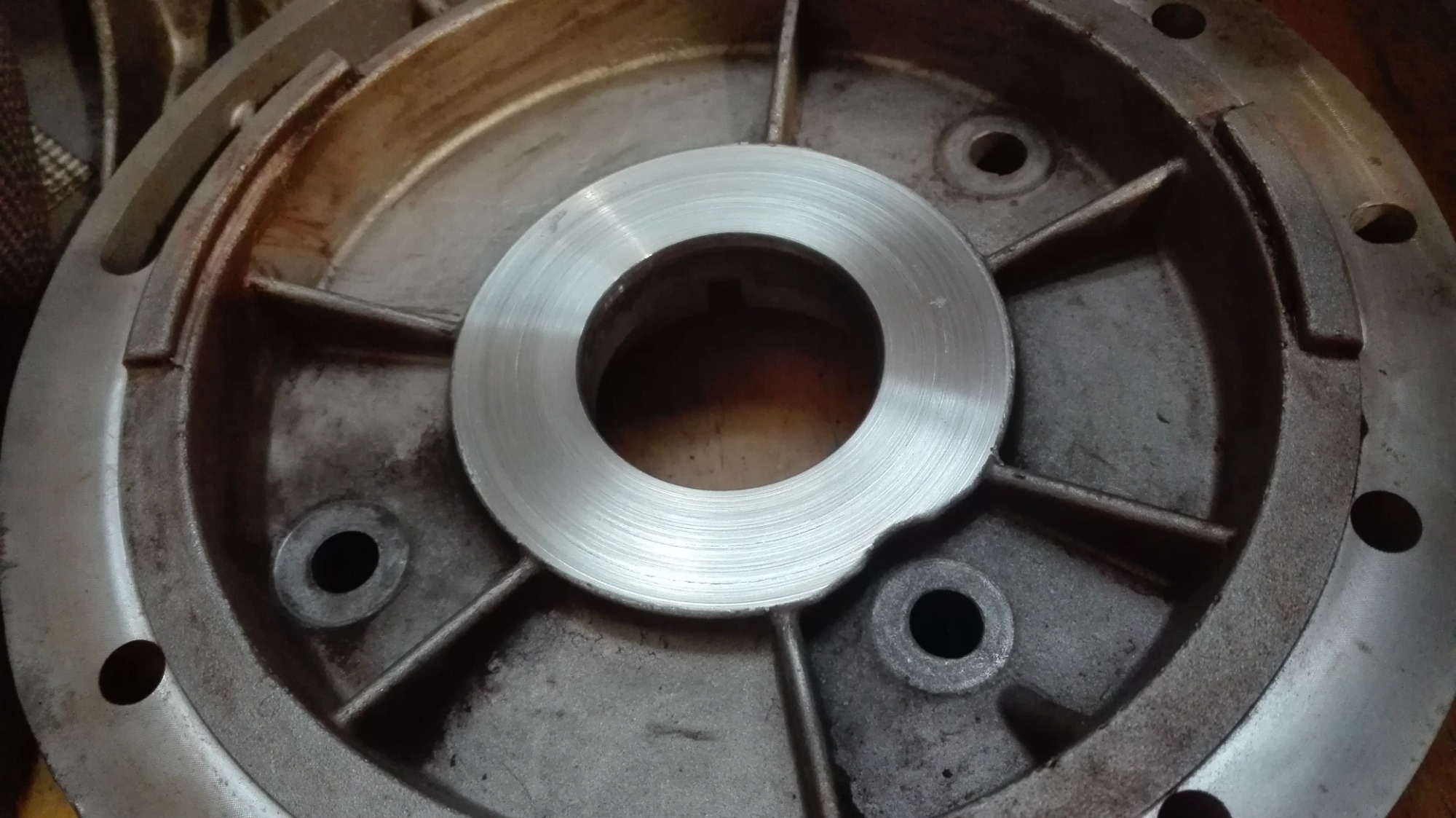

Habe mir heute Gedanken über die Planfläche gemacht und dann ist mir folgende Idee gekommen:

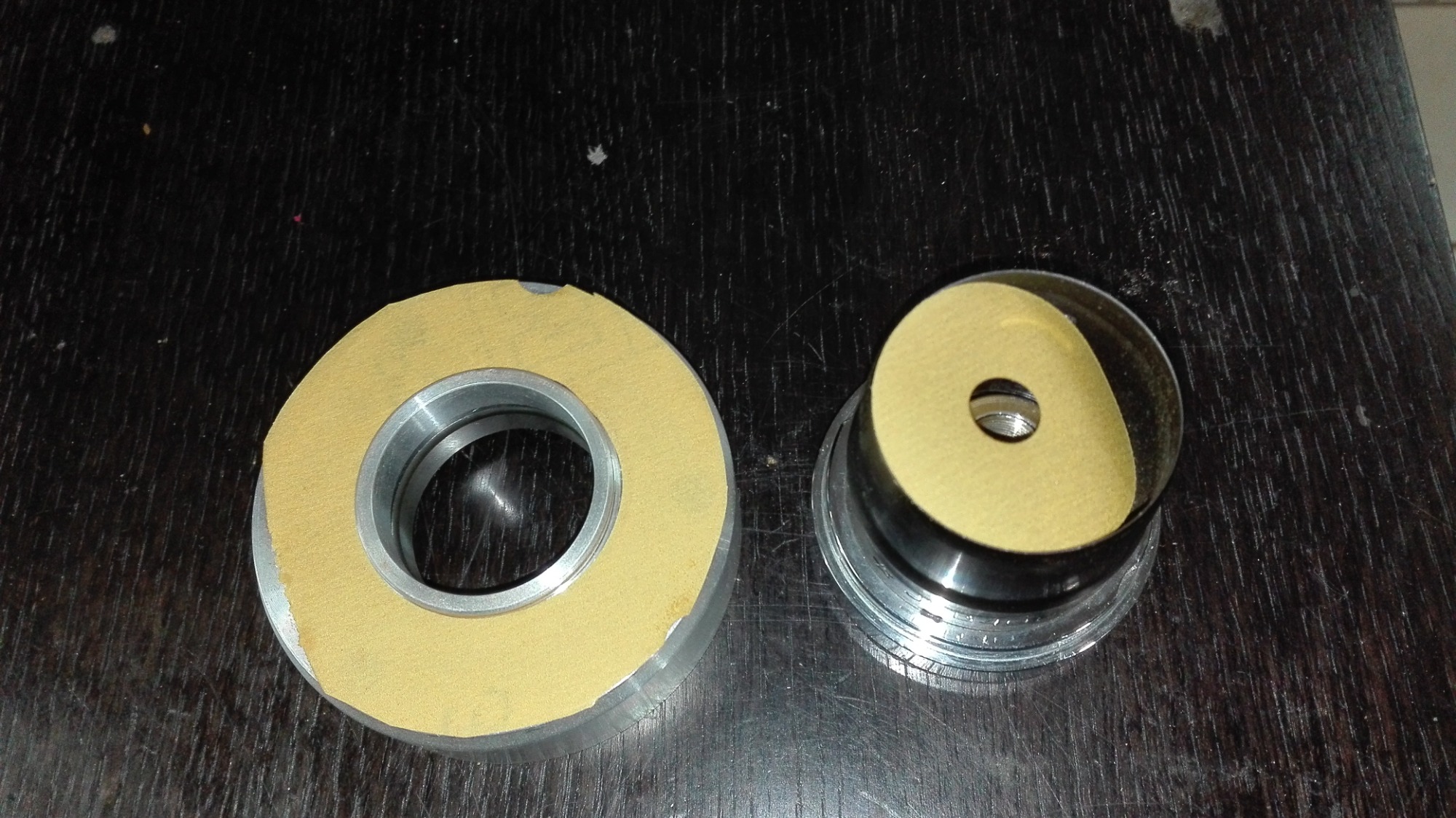

Hatte noch ein 320er Exzenterpapier zum Aufkleben zuhause.

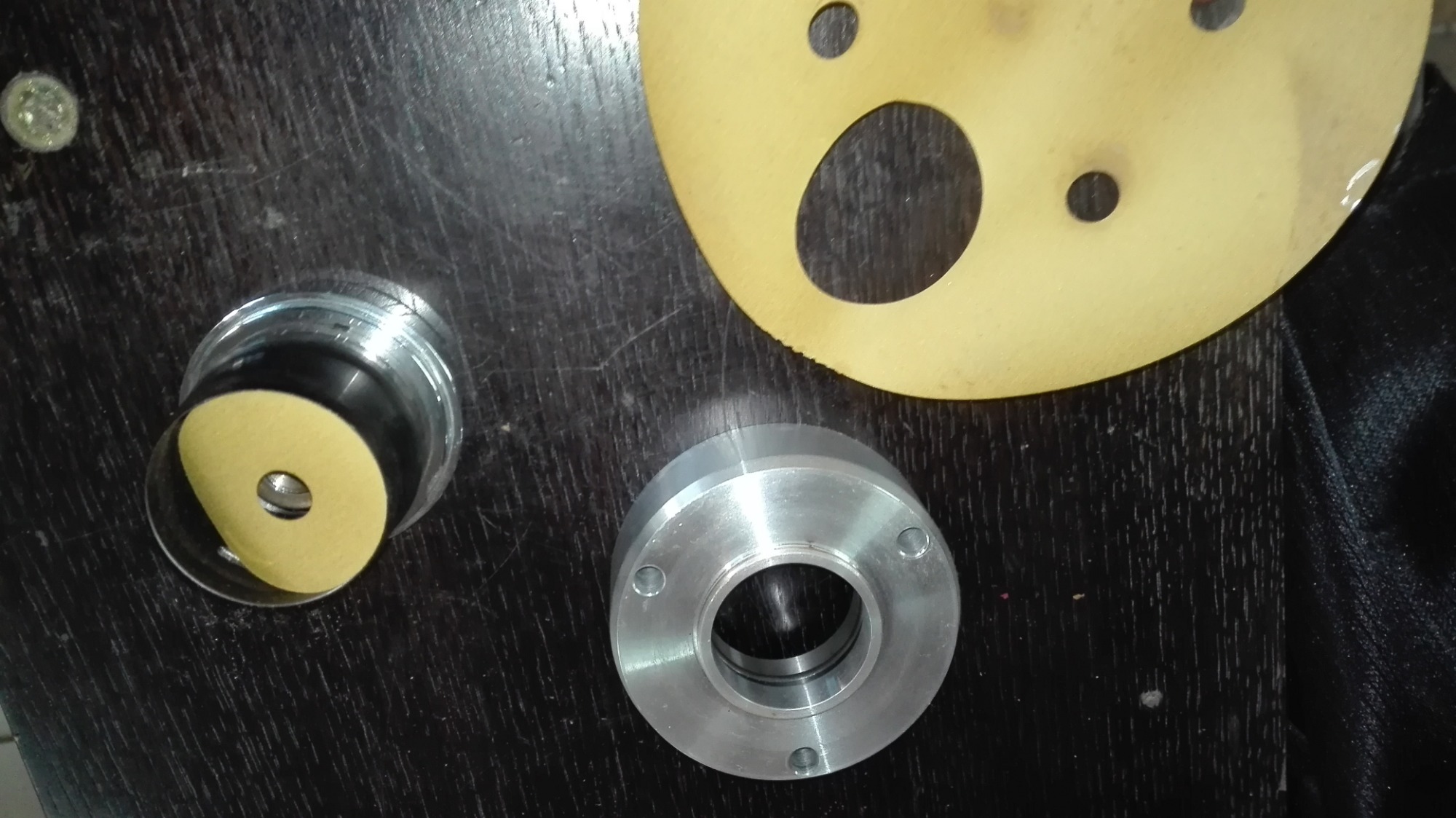

40er Loch hinein, auf Lagerhalter geklebt, einmal mit der Schere herum





und den Lagerhalter plan aufliegend mit leichtem Druck hin und her gedreht.
Den Gussgrat hab ich vorher mit einem Stück 60er Schleifpapier entfernt.






Bissl muss ich noch schleifen.
Besser wäre vorher mit einem gröberen Papier (zB. 150er oder 180er) anfangen.

Morgen werde ich die Planfläche mit dem 3D Taster überprüfen....

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Letzte Änderung: 18 Okt 2019 16:32 von Öko1.
Folgende Benutzer bedankten sich: dexter, rol6282, villadsen, Pfälzer68, GeraldR, Kangoo, Joe-Hotzi

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Stolte
  • Stoltes Avatar
  • Pro Boarder
  • Pro Boarder
  • Möge die Steckdose funktionieren
  • Beiträge: 740
  • Dank erhalten: 462
18 Okt 2019 17:17 #184321 von Stolte
Reparatur Getriebewelle
Coole Idee! Ist die Führung des Lagerhalters denn lang genug?
Du hast Zugriff auf einen 3D Taster und keine Fräse?
Hm, hab beides nicht. Doof.
Hat noch irgendwer ne Fräse abzugeben, hätte Platz :laugh:

Twizy 80 Bj. 2015 50tkm, Kaufakku, Smart Sitz, Tagesrekord: 285km
Twizy 80 Bj. 2012 55tkm, Kaufakku, Smart Sitz, AHK Lastenträger

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Mittelhesse
  • Mittelhesses Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 720
  • Dank erhalten: 987
18 Okt 2019 17:34 #184324 von Mittelhesse
Reparatur Getriebewelle
Ich bin an dem Thema dran, Sonderwerkzeug für den Handbetrieb ;)

Gruß vom Schwertschmied
Stefan
Model 3 (Nidhöggr) schwarz LR AWD seit 14.02.19
Fuhrparkmanager für:
Renault: ZOE und Twizy
Opel: Vivaro-E (Kastenwagen 75kWh mittlerer Radstand)
Citroën: Berlingo electric Kastenwagen
Folgende Benutzer bedankten sich: dexter, TwizyChrisy, dingdong, Öko1, villadsen, Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7864
  • Dank erhalten: 4404
18 Okt 2019 19:13 #184335 von Pfälzer68
Reparatur Getriebewelle
Hi.

Abgehackte Feile und ne handgekritzelte Anleitung...? ;)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Mittelhesse
  • Mittelhesses Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 720
  • Dank erhalten: 987
18 Okt 2019 19:14 #184336 von Mittelhesse
Reparatur Getriebewelle
eher so wie die Handwerkzeuge zum Ventilsitz nachschleifen, falls du die noch kennst :D

Gruß vom Schwertschmied
Stefan
Model 3 (Nidhöggr) schwarz LR AWD seit 14.02.19
Fuhrparkmanager für:
Renault: ZOE und Twizy
Opel: Vivaro-E (Kastenwagen 75kWh mittlerer Radstand)
Citroën: Berlingo electric Kastenwagen
Folgende Benutzer bedankten sich: Öko1, villadsen, Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dingdong
  • dingdongs Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Die Macht möge uns helfen zu überleben
  • Beiträge: 3958
  • Dank erhalten: 2248
18 Okt 2019 22:09 #184352 von dingdong
Reparatur Getriebewelle

Mittelhesse schrieb: eher so wie die Handwerkzeuge zum Ventilsitz nachschleifen, falls du die noch kennst :D


Als Galaxist ist unserem Pfälzer nichts unbekannt! :P

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!
Folgende Benutzer bedankten sich: weiss60, Öko1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
22 Okt 2019 00:04 - 22 Okt 2019 00:11 #184479 von Öko1
Reparatur Getriebewelle

Stolte schrieb: Coole Idee! Ist die Führung des Lagerhalters denn lang genug?
Du hast Zugriff auf einen 3D Taster und keine Fräse?
Hm, hab beides nicht. Doof.
Hat noch irgendwer ne Fräse abzugeben, hätte Platz :laugh:


Hallo !

Ja, die Führung des Lagerhalters ist lang genug, sollte man aber einfetten da sonst durch die Reibung ein Spiel entstehen könnte.

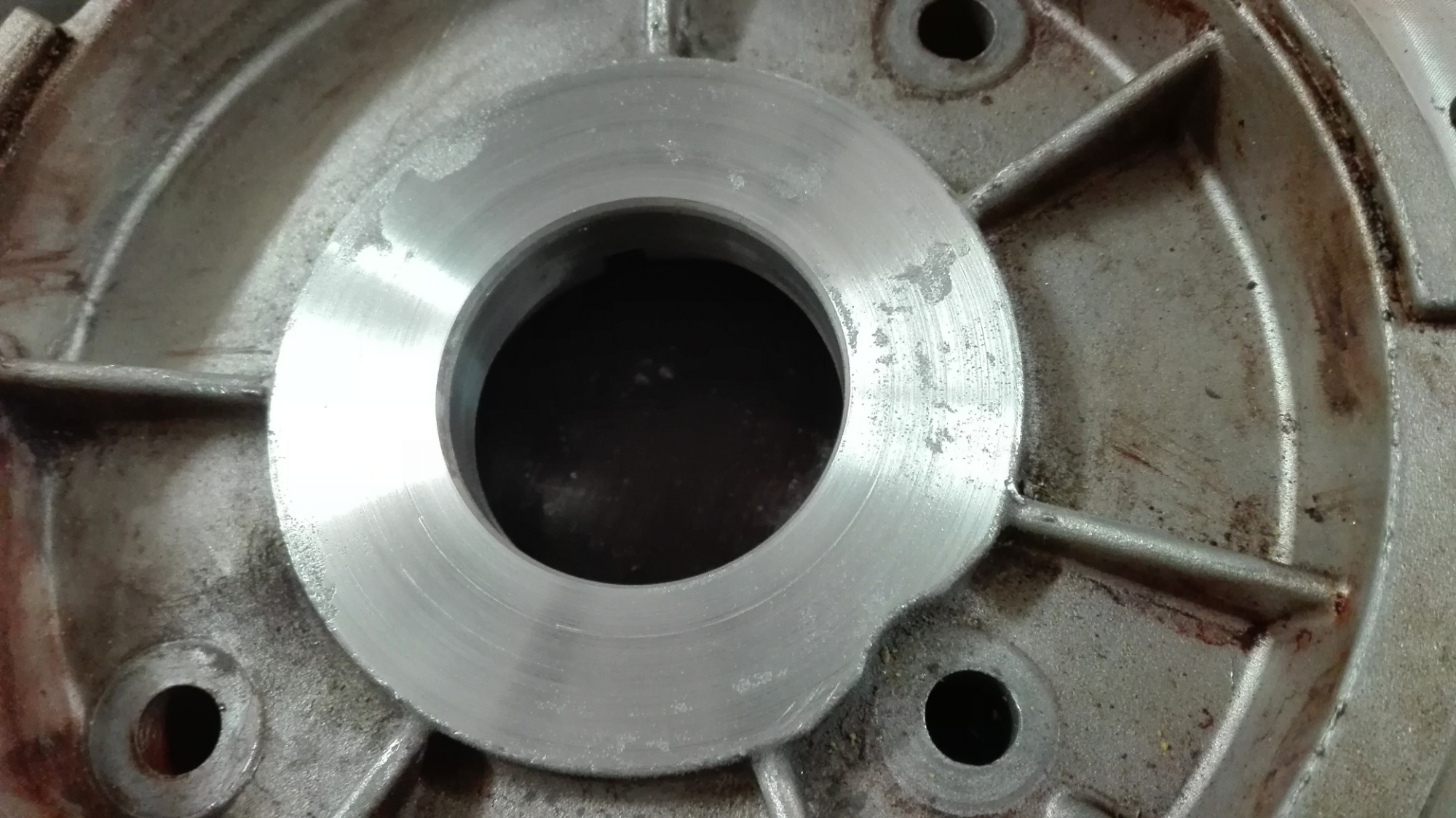

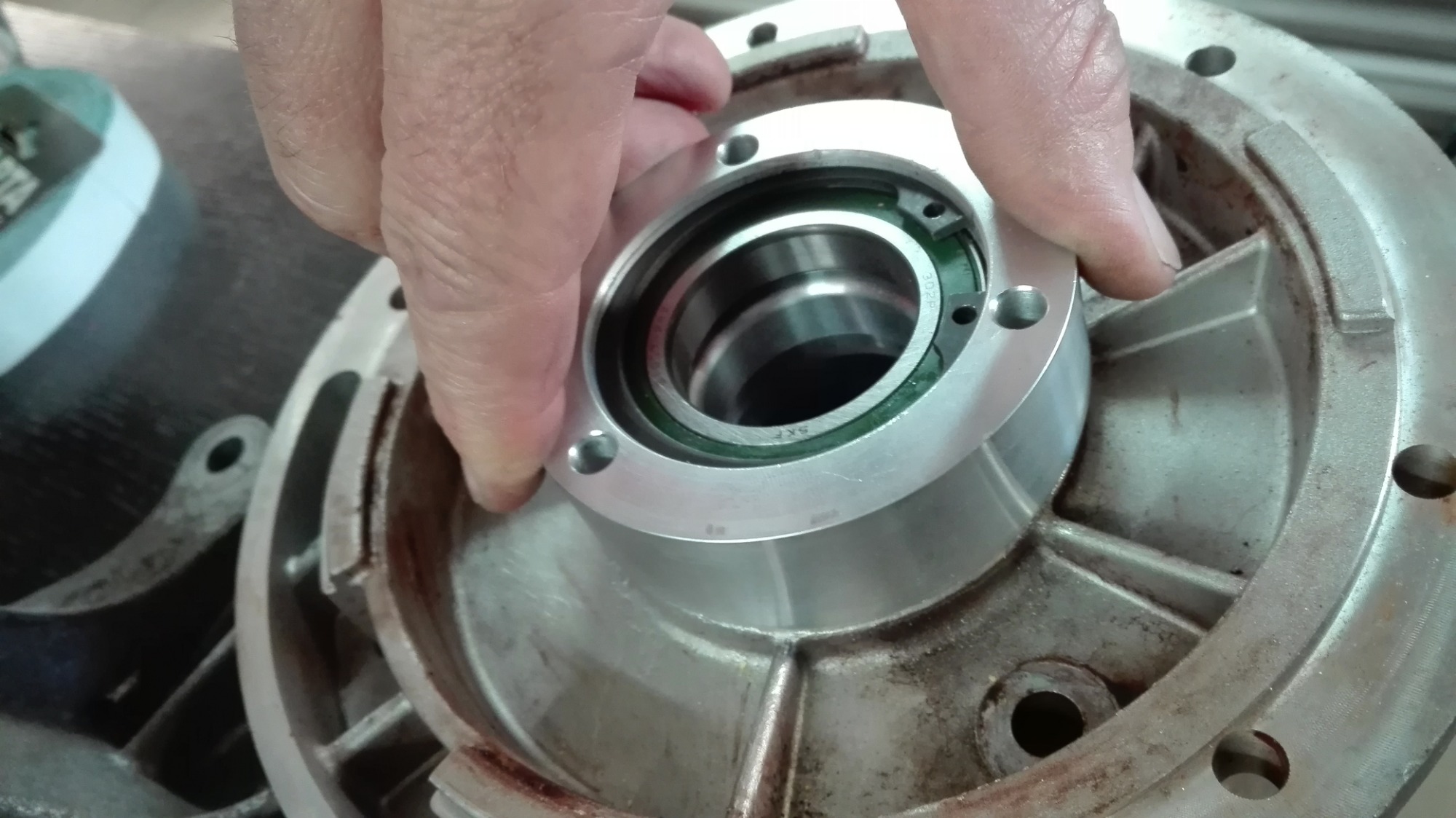

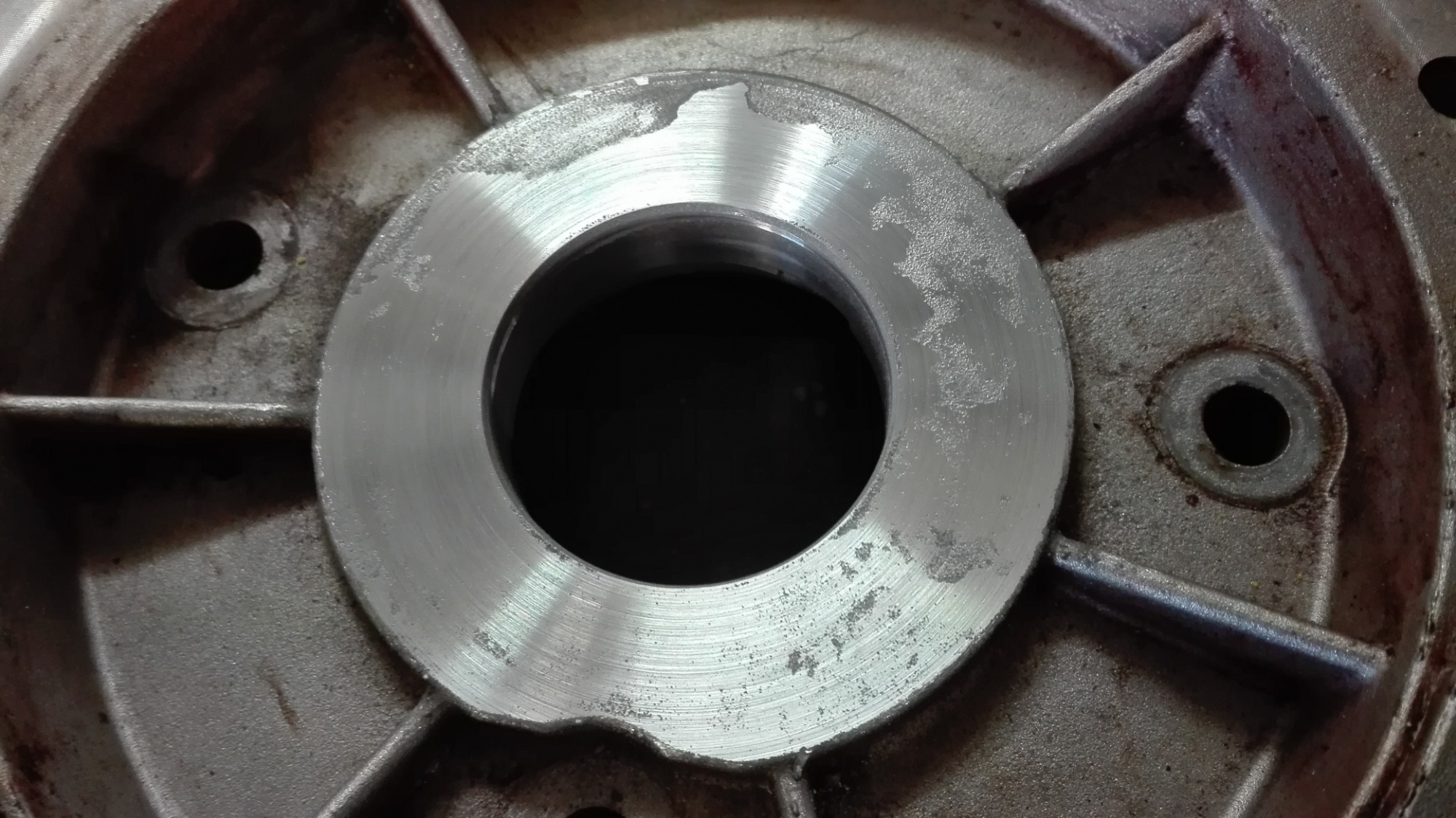

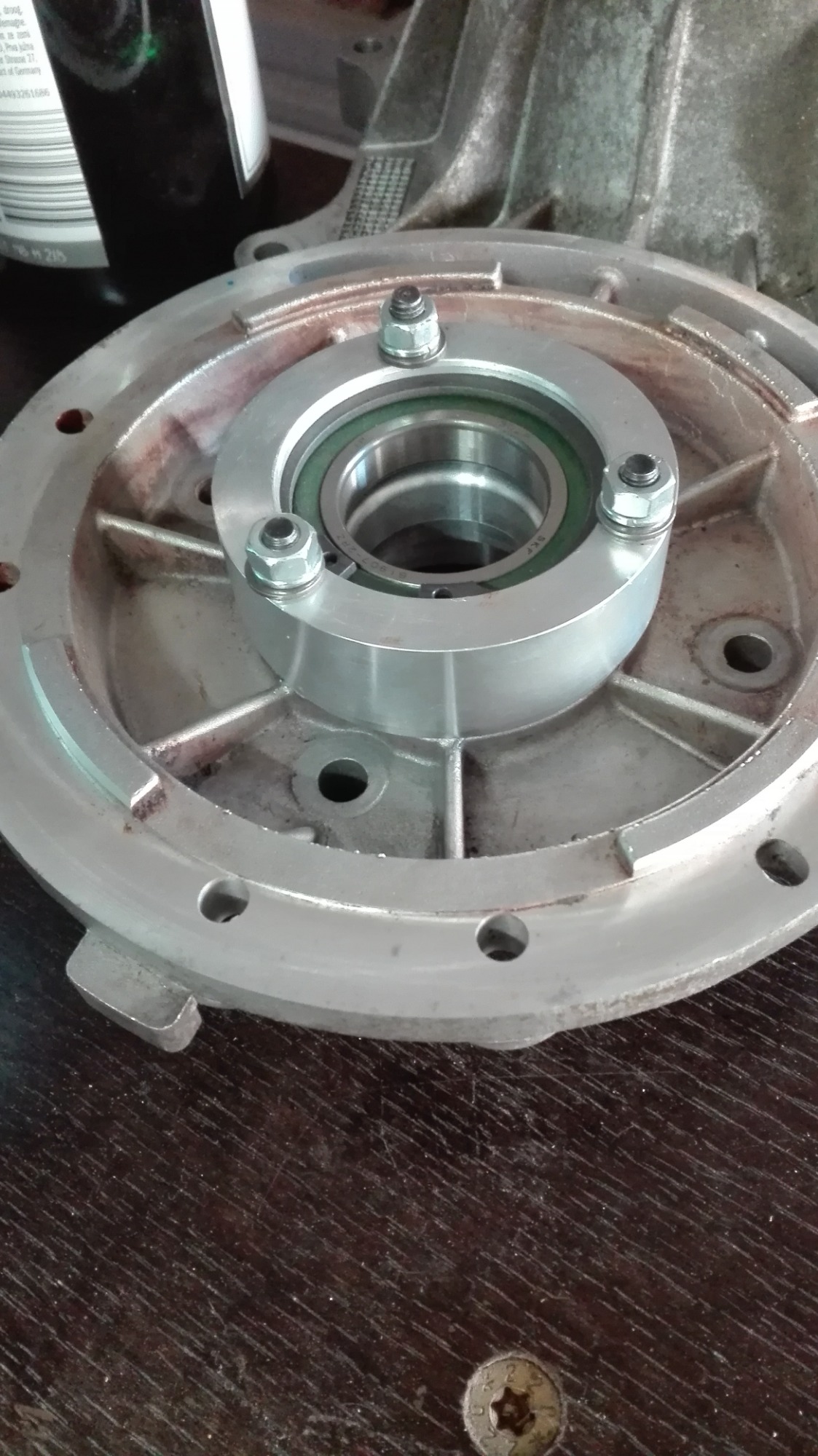

Die Planfläche hab ich fertig geschliffen und den Lagerhalter montiert.





Leider kam ich Samstag nicht mehr dazu das Lager mit dem 3D-Taster zu vermessen.

Meine Baustelle (Fundamentplatte für Garagen und Carports) hat nunmal Vorrang.

Ich werde das aber bei der nächsten Gelegenheit am 3.11. nachholen !

L.G. Erich

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Anhänge:
Letzte Änderung: 22 Okt 2019 00:11 von Öko1.
Folgende Benutzer bedankten sich: ZE_Ralf

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Mittelhesse
  • Mittelhesses Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 720
  • Dank erhalten: 987
22 Okt 2019 19:32 #184503 von Mittelhesse
Reparatur Getriebewelle
Der passende Fräskopf ø45 innen ø80 außen ist eingetroffen. Der bekommt jetzt noch einen Zentrierzapfen für die Getriebeseite,
und einen Handgriff auf der Rückseite, dann habt ihr ein passendes Werkzeug zur Nacharbeit des Getreibedeckels.


Gruß vom Schwertschmied
Stefan
Model 3 (Nidhöggr) schwarz LR AWD seit 14.02.19
Fuhrparkmanager für:
Renault: ZOE und Twizy
Opel: Vivaro-E (Kastenwagen 75kWh mittlerer Radstand)
Citroën: Berlingo electric Kastenwagen
Anhänge:
Folgende Benutzer bedankten sich: dexter, Öko1, ZE_Ralf, Ulli-et-Tom, Joe-Hotzi

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Ulli-et-Tom
  • Ulli-et-Toms Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2380
  • Dank erhalten: 1633
22 Okt 2019 19:34 #184504 von Ulli-et-Tom
Reparatur Getriebewelle

Mittelhesse schrieb: Der passende Fräskopf ø45 innen ø80 außen ist eingetroffen. Der bekommt jetzt noch einen Zentrierzapfen für die Getriebeseite,
und einen Handgriff auf der Rückseite, dann habt ihr ein passendes Werkzeug zur Nacharbeit des Getreibedeckels.


MEGA !!!

LG Tom

Twizylino 08-2012 I Twizplay I OVMS V3 I Vorn:145/70R13 I Hinten:145/80R13 I Alu I Tagfahrlicht I Zusatzlager I KAUFAKKU :-)
Twizy(Hummel) Cargo 08-2015 I OVMS V3 I Alu I Zusatzlager I KAUFAKKU :-)

TCCN: tccn[at]gmx.de

Threema: MJRBDTEE

RTT2022 Nr.18
RTT2025 Nr.xx

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18659
  • Dank erhalten: 10400
22 Okt 2019 20:25 #184509 von TwizyChrisy
Reparatur Getriebewelle
MAD MAX lässt grüßen :-)

Krasses Teil :-)

Das Ding (Mit nem Zentrierzapfen) im Handbetrieb geht? WOW.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Mittelhesse
  • Mittelhesses Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 720
  • Dank erhalten: 987
22 Okt 2019 20:27 #184511 von Mittelhesse
Reparatur Getriebewelle

TwizyChrisy schrieb: MAD MAX lässt grüßen :-)

Krasses Teil :-)

Das Ding (Mit nem Zentrierzapfen) im Handbetrieb geht? WOW.


um die paar hundertstel abzukratzen wird's reichen. Ich mache mal ein Probestück,
wenn ich den Handgriff gebaut habe :D

Gruß vom Schwertschmied
Stefan
Model 3 (Nidhöggr) schwarz LR AWD seit 14.02.19
Fuhrparkmanager für:
Renault: ZOE und Twizy
Opel: Vivaro-E (Kastenwagen 75kWh mittlerer Radstand)
Citroën: Berlingo electric Kastenwagen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • stromkreisparadies
  • stromkreisparadiess Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Markus
  • Beiträge: 3752
  • Dank erhalten: 1024
22 Okt 2019 20:59 #184515 von stromkreisparadies
Reparatur Getriebewelle
Schau dir den mal genau an. Wir hatten vor kurzem fast den gleichen Einsatzzweck und festgestellt dass diese Fräser beim Tauchen einen "Kegel" fräsen und keine Planfläche. Nebenbei habe ich und Pfälzer wesentlich mehr als "wenige hunderstel" weggenommen. Kannst du nicht gleich einen 10mm Sechskant für nen Akkuschrauber oder Bohrmaschine machen? 80 mm Fräser ohne Rattermarken im Handbetrieb erscheint mir reichlich optimistisch, vor allem wenn der mal nicht mehr nagelneu ist...
