Bauanleitung für einen Typ2 Adapter.
21 Jun 2017 13:47 - 21 Jun 2017 13:50 #130411
von bm3
Bauanleitung für einen Typ2 Adapter.
Hallo speedy,
es sind Öffner, sieht man doch am benutzten Schaltsymbol ?
Da tut es jeder x-beliebige Öffner-Reedkontakt. Es ist aber schon etwas gefährlich wenn sich erkennbar nicht dafür ausgebildete Leute daran versuchen, vielleicht solltest du doch lieber zu jemandem damit gehen der sich besser auskennt ?
VG:
Klaus
@Großstadtfahrer
Der Rumäne ? hat scheinbar bei seinem Vehikel auch ein Re-Engineering gemacht, allerdings auf etwas andere Art als unsere "Dexter-Truppe".
Trotzdem ist aber ein sehr umweltschonendes Gefährt dabei herausgekommen.
es sind Öffner, sieht man doch am benutzten Schaltsymbol ?
Da tut es jeder x-beliebige Öffner-Reedkontakt. Es ist aber schon etwas gefährlich wenn sich erkennbar nicht dafür ausgebildete Leute daran versuchen, vielleicht solltest du doch lieber zu jemandem damit gehen der sich besser auskennt ?
VG:
Klaus
@Großstadtfahrer
Der Rumäne ? hat scheinbar bei seinem Vehikel auch ein Re-Engineering gemacht, allerdings auf etwas andere Art als unsere "Dexter-Truppe".
Trotzdem ist aber ein sehr umweltschonendes Gefährt dabei herausgekommen.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
21 Jun 2017 15:18 - 21 Jun 2017 15:26 #130417
von Großstadtfahrer
Gruß
Frank
Twizy Technic Schwarz 11/2013 - 11/2015 40000km
Twizy Cargo Weiß 11/2015 - 12/2016 15000km
Twizy Cargo Rot/Schwarz 02/2017 - Heute 48000km
Bei Fragen einfach PN an mich. Ich kenne den Admin ganz gut :-P
Bauanleitung für einen Typ2 Adapter.
Leute! Immer cool bleiben
Mal diesen Thread zurückspulen
www.twizy-forum.de/tipps-und-tricks-twiz...-fuer-einen-typ2-adapter?start=105#79148
Mal diesen Thread zurückspulen
Großstadtfahrer schrieb: Hallo,
ich verbau den hier.
Hamlin 59025-4-s-02-a
www.twizy-forum.de/tipps-und-tricks-twiz...-fuer-einen-typ2-adapter?start=105#79148
Gruß
Frank
Twizy Technic Schwarz 11/2013 - 11/2015 40000km
Twizy Cargo Weiß 11/2015 - 12/2016 15000km
Twizy Cargo Rot/Schwarz 02/2017 - Heute 48000km
Bei Fragen einfach PN an mich. Ich kenne den Admin ganz gut :-P
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
08 Jul 2017 13:55 - 08 Jul 2017 13:55 #131419
von Ulli-et-Tom
Twizylino 08-2012 I Twizplay I OVMS V3 I Vorn:145/70R13 I Hinten:145/80R13 I Alu I Tagfahrlicht I Zusatzlager I KAUFAKKU
Twizy(Hummel) Cargo 08-2015 I OVMS V3 I Alu I Zusatzlager I KAUFAKKU
TCCN: tccn[at]gmx.de
Threema: MJRBDTEE
RTT2022 Nr.18
RTT2025 Nr.xx
Dieser Beitrag enthält einen Anhang.
Bauanleitung für einen Typ2 Adapter.
Huhu Zusammen,
kleiner Nachtrag zu meiner Bauanleitung von Seite 12 (ich würde ihn ja edtieren, geht aber nicht mehr...Frank kannst du ?)
Speedy hatte bei mir angefragt, wegen den Bauteilen und nun hat er eine Bauteilliste erstellt, welche ich euch natürlich nicht vorenthalten möchte...
Danke speedy !
kleiner Nachtrag zu meiner Bauanleitung von Seite 12 (ich würde ihn ja edtieren, geht aber nicht mehr...Frank kannst du ?)
Speedy hatte bei mir angefragt, wegen den Bauteilen und nun hat er eine Bauteilliste erstellt, welche ich euch natürlich nicht vorenthalten möchte...
Danke speedy !
Dieser Anhang ist für Gäste verborgen.
Bitte anmelden oder registrieren um den Anhang zu sehen.
Bitte anmelden oder registrieren um den Anhang zu sehen.
Twizylino 08-2012 I Twizplay I OVMS V3 I Vorn:145/70R13 I Hinten:145/80R13 I Alu I Tagfahrlicht I Zusatzlager I KAUFAKKU
Twizy(Hummel) Cargo 08-2015 I OVMS V3 I Alu I Zusatzlager I KAUFAKKU
TCCN: tccn[at]gmx.de
Threema: MJRBDTEE
RTT2022 Nr.18
RTT2025 Nr.xx
Dieser Beitrag enthält einen Anhang.
Bitte anmelden (oder registrieren) um ihn zu sehen.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
11 Aug 2017 20:25 #133041
von cschwartze
Bauanleitung für einen Typ2 Adapter.
Neu hier - deshalb erst mal vielen Dank für die Anleitungen, Diskussionen und Anregungen.

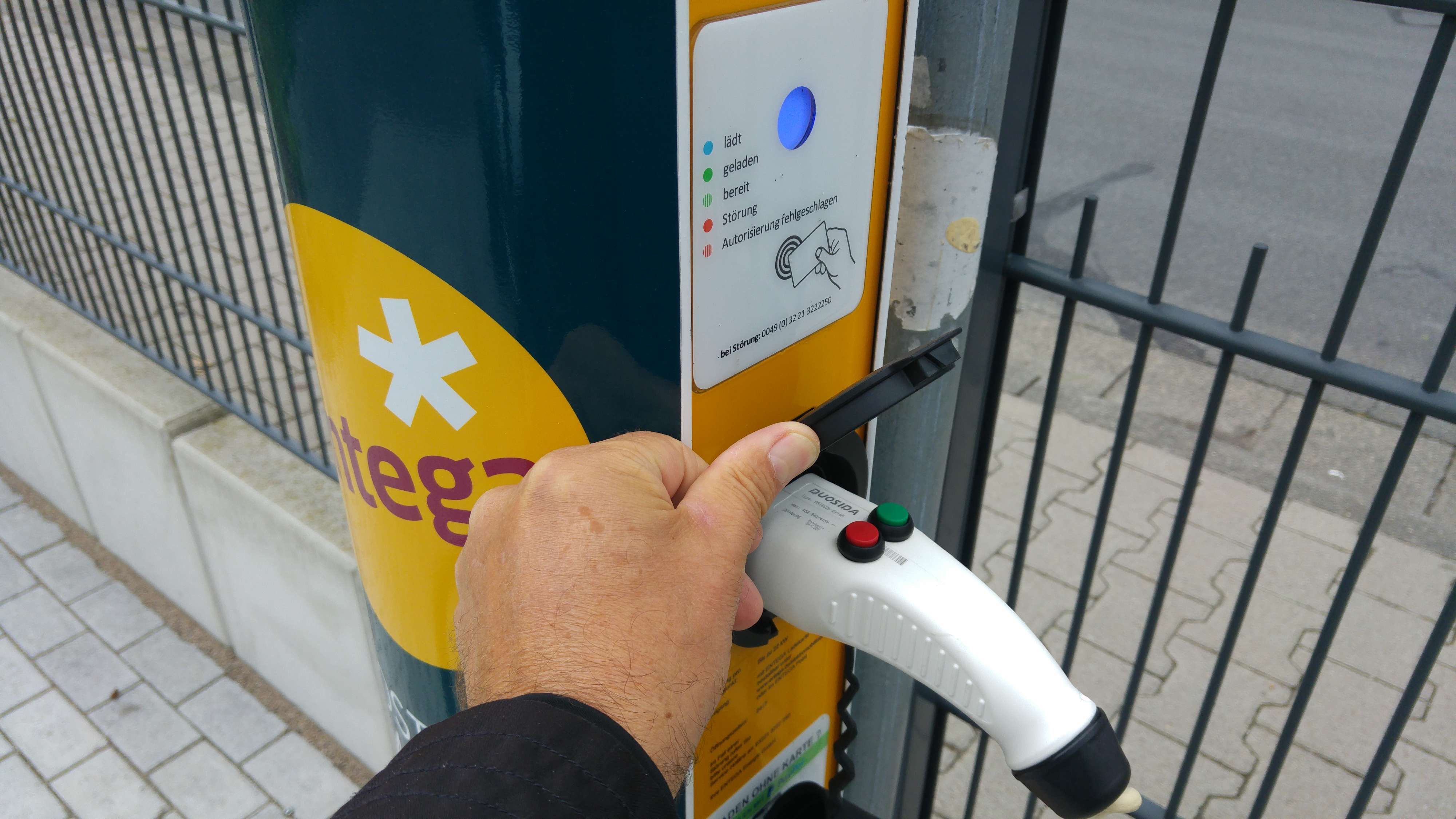

Ich habe mich entschieden "charge ready" und "vehicle detected" als Taster in den Typ 2 Stecker einzubauen. Die Snap-Action-Taster sind bis IP67 abgedichtet.
Die Erfahrung beim ersten Test an einer ENTEGA Ladesäule mit newmotion Ladechip: Zum "Rausziehen" des Typ 2 Steckers musste erst der Chip an die Ladesäule, dann piepst's und erst nach dem Betätigen der "charge ready" Taste konnte der Stecker gezogen werden.
Ich habe mich entschieden "charge ready" und "vehicle detected" als Taster in den Typ 2 Stecker einzubauen. Die Snap-Action-Taster sind bis IP67 abgedichtet.
Die Erfahrung beim ersten Test an einer ENTEGA Ladesäule mit newmotion Ladechip: Zum "Rausziehen" des Typ 2 Steckers musste erst der Chip an die Ladesäule, dann piepst's und erst nach dem Betätigen der "charge ready" Taste konnte der Stecker gezogen werden.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
11 Aug 2017 20:59 - 11 Aug 2017 21:02 #133045
von Großstadtfahrer
Gruß
Frank
Twizy Technic Schwarz 11/2013 - 11/2015 40000km
Twizy Cargo Weiß 11/2015 - 12/2016 15000km
Twizy Cargo Rot/Schwarz 02/2017 - Heute 48000km
Bei Fragen einfach PN an mich. Ich kenne den Admin ganz gut :-P
Bauanleitung für einen Typ2 Adapter.
Ich möchte dich ja nicht enttäuschen, aber in Mennekes Säulen könntest du Probleme bekommen.
Dort verschwindet der Stecker fast bis zum Beginn der Riffelung.
Könnte eng werden.
Bisher beste Position war in der Mitte der Riffelung oben. Denn selbst wenn die Knöpfe nicht stören. es gibt auch die eine oder andere Säule wo man dann mit der Hand nicht mehr an die front des Steckers kommt(Siemens hat sowas mal verbrochen.)
Dort verschwindet der Stecker fast bis zum Beginn der Riffelung.
Könnte eng werden.
Bisher beste Position war in der Mitte der Riffelung oben. Denn selbst wenn die Knöpfe nicht stören. es gibt auch die eine oder andere Säule wo man dann mit der Hand nicht mehr an die front des Steckers kommt(Siemens hat sowas mal verbrochen.)
Gruß
Frank
Twizy Technic Schwarz 11/2013 - 11/2015 40000km
Twizy Cargo Weiß 11/2015 - 12/2016 15000km
Twizy Cargo Rot/Schwarz 02/2017 - Heute 48000km
Bei Fragen einfach PN an mich. Ich kenne den Admin ganz gut :-P
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
12 Aug 2017 10:43 #133078
von TwizyChrisy
Mehr Twizys, mehr Freude.
Bauanleitung für einen Typ2 Adapter.
Sieht ultrachick aus, aber jeder Blödel kann, und wie ich unsere Mitmenschen kenne wird, auf den Knöpfen rumtütteln
Das passiert bei Schlüssel oder Reed-Magnet nicht.
Aber Du kannst halt nix verlieren, vergessen, etc....
Das passiert bei Schlüssel oder Reed-Magnet nicht.
Aber Du kannst halt nix verlieren, vergessen, etc....
Mehr Twizys, mehr Freude.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
12 Sep 2017 14:13 #135130
von Kuki_Dent
Bauanleitung für einen Typ2 Adapter.
Hab meinen Adapter heute auch fertig gebaut.
Jetzt muss ich nur noch genug Mum aufbringen diesen auch zu testen
Jetzt muss ich nur noch genug Mum aufbringen diesen auch zu testen
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
13 Nov 2017 18:14 - 13 Nov 2017 18:20 #139100
von micstriit
Bauanleitung für einen Typ2 Adapter.
bin ein wenig verwirrt reicht folgendes:
CP -> Diode (1N4007) -> Widerstand (880) -> Schalter -> PE
oder brauche ich:
CP -> Diode (1N4007) -> Wiederstand (2700) .................----> Schalter -> PE
.................................... \-> Wiederstand (1300) -> Schalter /
(ignoriere ...
)
so das jede Säule geht?
Möchte sie einfach wie möglich, also lieber nur ein schalter anstelle 2.
CP -> Diode (1N4007) -> Widerstand (880) -> Schalter -> PE
oder brauche ich:
CP -> Diode (1N4007) -> Wiederstand (2700) .................----> Schalter -> PE
.................................... \-> Wiederstand (1300) -> Schalter /
(ignoriere ...
)so das jede Säule geht?
Möchte sie einfach wie möglich, also lieber nur ein schalter anstelle 2.
