Alternativakku mit NMC Einzelzellen

  • Fascal
  • Fascals Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 510
  • Dank erhalten: 453
26 Aug 2024 15:17 - 26 Aug 2024 15:18 #260748 von Fascal
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

TwizyChrisy schrieb: Diese Zellen kosten je 4 Stück inkl Fracht (Zoll Ust etc... keine Ahnung) deutlich unter 300 Euro
Von der Größe passt da prima ein geschweißter 5mm Alurahmen rum mit Laschen für die Verschraubung am original Akkuboden.
Rechnerisch müssten dann 14 Stück deutlich über 11kWh haben und rein von den Zellen um die knapp 1200 Euro kosten.
Dazu der Alurahmen und... wer hat einen Dunst wie die Gewindestifte auf den Bildern am Akku befestigt werden.
Auf allen Bildern von Lieferungen sind nur platte Kontakte. Schweißen wäre blöd weil das mit Home-Mitteln kaum geht.
Hab ich da einen großen Denkfehler irgendwo?
Die CATL Blöcke kosten ja aktuell fast 2700 Euro und sind gerüchtehalber nur noch sporadisch lieferbar....
Das Original BMS sollte mit den Dingern umgehen wie mit dem CATL Block?
Wenns mal ein neues BMS gibt/gäbe wären evtl. andere Chemien/Zellen auch ne Option?



Zu "DIESE Zellen" hast du ja keine Angaben gemacht, außer dass es CALB sind.
Aber dein Link später zeigen genau diese Zellen aus diesem Thread ;-). ...wenn ich richtig gesehen hab.
Es geht nicht um ne Aussage, sondern ALLE diese Fragen bzw Antworten dazu stehen hier in diesem 17 mal so "oberflächlich" gelesenen/kommentierten Thread. Die meißten sogar in nur einem kompakten Beitrag ;-).
Es wird immer merkwürdiger...
Da das zu sehr OT wird.... wenn noch was unklar sein sollte, schreiben wir gerne per PN weiter.


Was die Zellchemie aber angeht, da hatte ich schon länger die ganz kurze Idee 3,2V Zellen zu nehmen, WEIL es DIE in anderer Bauform gibt, wir so dann die Höhe im Akkukasten besser ausnützen könnten und somit noch mehr Ah machbar wären.
ABER da wird dann nicht nur mitm BMS schwer, sondern auch das Sevcon müsste mit der geringeren Spannung Probleme machen. Sind daher verworfene, aber auch unausgereifte Gedanken.
Letzte Änderung: 26 Aug 2024 15:18 von Fascal.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • 《》
  • Beiträge: 7140
  • Dank erhalten: 2310
26 Aug 2024 16:37 #260752 von BinKino
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht
Wäre auch ein Zurück-zum-Thema möglich?

《》 Twizy 80 04/2016 & Zoe R240 11/2015 《》
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<
#proadblocker
Folgende Benutzer bedankten sich: Rebound, ZE-Zimi, Fascal, Bigsonic1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18659
  • Dank erhalten: 10404
01 Sep 2024 20:14 #260943 von TwizyChrisy
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

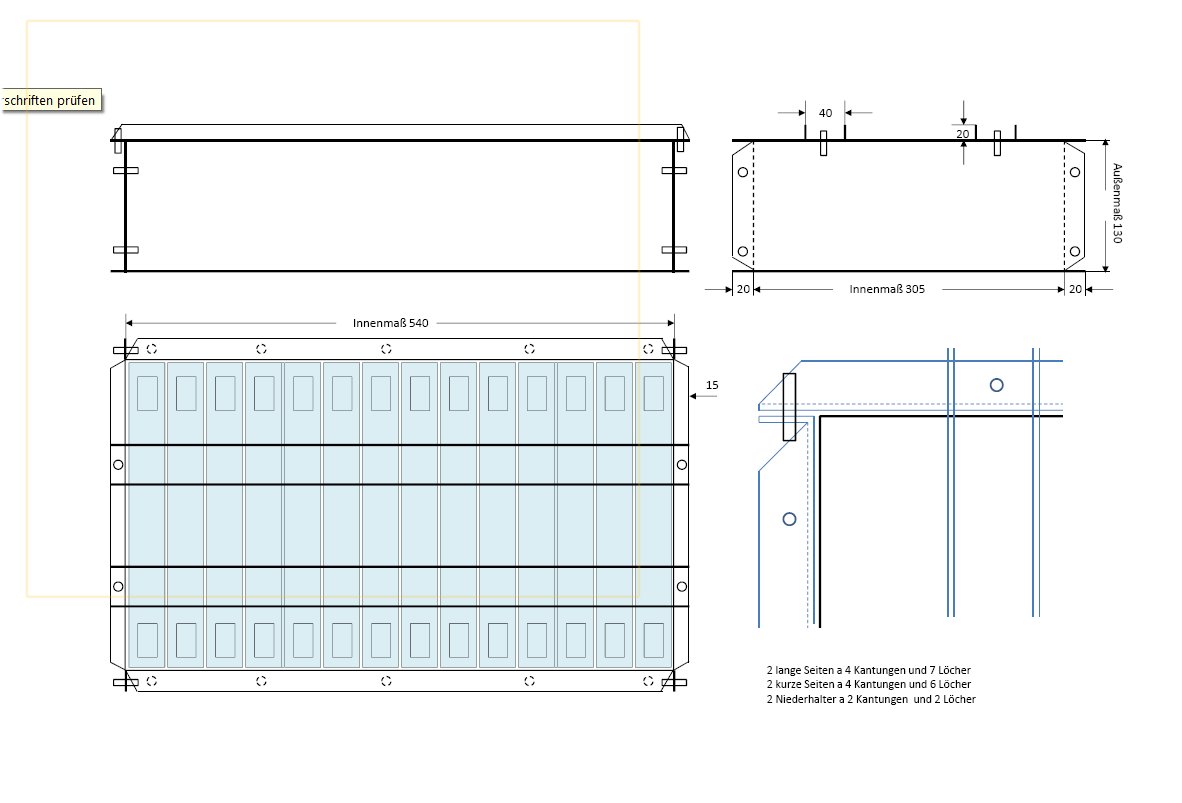

Ich stehe gerade mit meinem Blechspezialisten in Kontakt wegen der Fertigung einer
DAU fähigen DIY Akkubox für die CALB Zellen, welche die Befestigung, die Pressung und die Installation
quasi schraubfertig in managerfreundlicher Komplexität (ohne Bohren, sägen, schweißen, löten etc...) ermöglichen würde.
Alte Zellen raus, neuen Blechkasten links rechts und vorne zusammenschrauben, an den original Gewindelöchern verschrauben,
Zellen mit Isolierplatten reinstellen, hintere Platte dran und mit 4 Schrauben zuschrauben und so ein kompaktes Zellpaket herstellen. Niederhalteblech drüber
nochmal 4 Schrauben und der Akku ist in der Kiste.

Martin und/oder Fascal, wie maßhaltig sind die Chinesenzellen? Wenn die stimmig sind ließe sich die Kraft der Zellpressung über die Beilage von 1-3 Isolierplatten a 0,5 oder 1mm (hab's grad nicht im Kopf) regeln.

Ich überleg noch nach einer Lösung auf die Zellverbinder (sind die eigentlich dabei oder kann man die zumindest mitkaufen?
ein weiteres/separates Gewinde-Männchen oder mindestens ein Gewindeweibchen zu bekommen um die Meß-und Balancerleitung nicht
mit auf die Verbinderschraube quetschen zu müssen. (KONTAKTFLÄCHE!)

Den STECKERKOMPATIBLEN Kabelsatz denke ich könnte und würde unser bisheriger Lieferant auch mit beschrifteten runden Ösen statt der weißen Stecker problemlos hinbekommen....

Oder gar gleich kompatibel mit einem der in Arbeit befindlichen neuen BMSen.

Sinn macht das Projekt meiner bisherigen Erfahrung nach AUSSCHLIESSLICH dann, wenn sowohl die gesamte Mechanik/Zell-Hardware als auch
die gesamte Elektrik WIRKLICH Plug and Play sind.

Wenn ein Lötkolben oder selbst nur ein Gewindeschneider ins Spiel kommt, von "Programmiergeräten" reden wir erst gar nicht, sind nahezu alle Selbstbauer ganz schnell raus.

Wenn ich so ne Box schraubfertig komplett unter 100 Euro hinbekommen würde, bestünde Interesse bei der Leserschaft?


(Bitte die Maße NICHT verwenden das sind nur überschlägige für die Kalkulation meines Blechbearbeiters)

Mehr Twizys, mehr Freude.
Anhänge:
Folgende Benutzer bedankten sich: dingdong, sunneraindler, 22kw, Balu_Baer, BinKino, witzy, green_fox, lip, Selbermacher, eja, Bigsonic1, mtbeckxx

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • udo229
  • udo229s Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 650
  • Dank erhalten: 510
01 Sep 2024 20:36 #260944 von udo229
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht
Meinerseits besteht Interesse!

Twizy 45 BJ’12, 43.000km, zusatzlager, geklebte Motorhülse
Twizy 80 BJ'12 49.000 km
9,5 kwp auf dem Dach
Pylontechspeicher
C-Zero im Sharing
Ostholstein
Folgende Benutzer bedankten sich: TwizyChrisy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Chrissi
  • Chrissis Avatar
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 52
  • Dank erhalten: 23
01 Sep 2024 22:43 #260947 von Chrissi
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht
Bei mir besteht Interesse, und zwar volle Lotte!

Gruß Christoph

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Selbermacher
  • Selbermachers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 286
  • Dank erhalten: 132
01 Sep 2024 23:18 #260948 von Selbermacher
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

Elektrische Türöffner, automatische Innenbeleuchtung mit Dimmer, Sitzheizung , IR-Heizung im Fußraum, JBL GTO 429 + Pioneer TS-WX110A + CarPower NANO -402, LED-Standlicht vorne, Nightbraker 130, 2,3KW plus 2x 3KW Ladegerät (Huawei R4850G2), OVMS v2.0
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Bonsai-Bonze
  • Bonsai-Bonzes Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 204
  • Dank erhalten: 168
02 Sep 2024 06:24 #260950 von Bonsai-Bonze
Alternativakku mit NMC Einzelzellen
Wo befinden wir uns preislich inkl. aller Komponenten? An einer Plug & Play Lösung bin ich auf jeden Fall interessiert. Handwerklich kein Problem, aber mir fehlt aktuell der Nerv mich näher mit dem Thema zu beschäftigen, um es in Eigenregie selbst durchzuführen. Da wäre so ein "Set" doch ideal. Die CALB Zellen klingen gut und auch mein Twizy verliert langsam auch an Reichweite und ich plane gerne etwas in die Zukunft.

Einbau auf eigenes Risiko ist mir bewusst, das habe ich ja auch wenn ich die Bremsanlage tausche. Wie sieht es allerdings im Versicherungsfall aus? Erlischt mit dem Umbau die ABE?
Folgende Benutzer bedankten sich: JPB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Andy_66
  • Andy_66s Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 25
  • Dank erhalten: 76
02 Sep 2024 09:30 #260952 von Andy_66
Alternativakku mit NMC Einzelzellen
Hallo Chrissy,

Ich hätte bei einem Preis unter 100 Euro auch Interesse an einer Box.
Meine Calb sind bereits unterwegs und sollten in den nächsten 2-3 Wochen ankommen.
Die Zellverbinder wie auch 15 Isolierplatten müssten mitgeliefert werden. Das hoffe ich zumindest denn das habe ich bei der Bestellung mit angegeben.

P.S. Die Zellen müssten aber doch rundum isoliert eingebaut werden? D.h. es müsste vom Platzbedarf etwas "Luft" eingeplant werden. Die Maße hast du ja noch nicht final angegeben...

Liebe Grüße
Andreas

Twizy 80 Baujahr 2016

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Reiberdatschi
  • Reiberdatschis Avatar
  • Expert Boarder
  • Expert Boarder
  • Twizy... ich wurde süchtig..
  • Beiträge: 203
  • Dank erhalten: 128
02 Sep 2024 10:08 #260953 von Reiberdatschi
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

udo229 schrieb: Meinerseits besteht Interesse!

Wäre ebenfalls interessiert.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18659
  • Dank erhalten: 10404
02 Sep 2024 10:15 #260954 von TwizyChrisy
Alternativakku mit NMC Einzelzellen

Andy_66 schrieb: Hallo Chrissy,

Ich hätte bei einem Preis unter 100 Euro auch Interesse an einer Box.
Meine Calb sind bereits unterwegs und sollten in den nächsten 2-3 Wochen ankommen.
Die Zellverbinder wie auch 15 Isolierplatten müssten mitgeliefert werden. Das hoffe ich zumindest denn das habe ich bei der Bestellung mit angegeben.

P.S. Die Zellen müssten aber doch rundum isoliert eingebaut werden? D.h. es müsste vom Platzbedarf etwas "Luft" eingeplant werden. Die Maße hast du ja noch nicht final angegeben...

Liebe Grüße
Andreas


Ja, ich habe vor vorne, links und rechts jeweils Platz für so eine "Isolierplatte" zu schaffen und "hinten", wo dann der "hintere Deckel" angeschraubt wird Platz für 2 oder 3, so daß man durch die Menge der Isolierplatten ein wenig den Druck der auf das Akkupaket ausgeübt wird
regulieren kann.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18659
  • Dank erhalten: 10404
02 Sep 2024 10:17 #260955 von TwizyChrisy
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

TwizyChrisy schrieb:
Den STECKERKOMPATIBLEN Kabelsatz denke ich könnte und würde unser bisheriger Lieferant auch mit beschrifteten runden Ösen statt der weißen Stecker problemlos hinbekommen....


Denkfehler... Ringösen statt der beiden CATL-Stecker.... Die Weißen brauchen wir ja trotzdem wenn wir 100% steckerkompatibel bleiben wollen.
Der Stromsensor macht mir noch ein bisschen Sorgen.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Snorre
  • Snorres Avatar
  • Autor
  • Moderator
  • Moderator
  • Beiträge: 5822
  • Dank erhalten: 3830
02 Sep 2024 10:41 #260956 von Snorre
CALB - GÜNSTIGSTER Alternativakku - FINALER Bericht

TwizyChrisy schrieb: wie maßhaltig sind die Chinesenzellen?


Ich hatte bislang Zugriff auf nur 14 Stück.
Und die habe ich eingebaut, nicht vermessen. ;)

Da es sich aber um industriell gefertigte Massenware handelt, sollten mit einem Aldi-Messschieber keine merklichen Unterschiede festzustellen sein.

Ansonsten lässt mich manches was ich hier so lese ein wenig frösteln.
Ich werde mich deshalb nicht weiter an diesem Expertenchat beteiligen. :)

Wünsche gutes Gelingen.

Twizy Cargo, EZ 07/2014, 110.000 km, Stand 09/2024
Folgende Benutzer bedankten sich: TwizyChrisy, Dae_Paul

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • villadsen
  • villadsens Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1005
  • Dank erhalten: 517
02 Sep 2024 12:30 #260960 von villadsen
Alternativakku mit NMC Einzelzellen
Für 100 Euro wäre ich auch dabei.

Einer von weniger als 50 Twizyfahrer in Dänemark

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jack-Lee
  • Jack-Lees Avatar
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 1346
  • Dank erhalten: 1453
02 Sep 2024 12:34 - 02 Sep 2024 12:35 #260961 von Jack-Lee
Alternativakku mit NMC Einzelzellen
Tipp: Design so konstrieren das man mindestens 5mm Spielraum in Längsrichtung hat. Die Zellen sind Massenprodukte, man sollte sich aber an deren Toleranzen von etwa +-0,5mm halten.
So sehe ich die Verbindung der "Abschlussbleche" als Verbesserungsfähig.
Letzte Änderung: 02 Sep 2024 12:35 von Jack-Lee.
Folgende Benutzer bedankten sich: TwizyChrisy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18659
  • Dank erhalten: 10404
02 Sep 2024 17:03 #260975 von TwizyChrisy
Alternativakku mit NMC Einzelzellen

Jack-Lee schrieb: So sehe ich die Verbindung der "Abschlussbleche" als Verbesserungsfähig.


Drei Schrauben pro Seite :-) Oder in welche Richtung gehen denn Deine Ideen?

NOCH kann ich ändern was ich will (fast)

5mm ginge gerade noch, dann ist die Grenze des "Spiels", dann wird's eng mit dem Platz.
Und gerade Massenprodukte sollten doch eigentlich recht maßhaltig sein.
Wir reden ja nicht über 50 Cent Spritzgussteile aus der Hinterhofwerkstatt
sondern über High-Tech-Fertigung auf durchaus modernsten Maschinen und Niveau.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
